Clases de duración de la carga

Existen cinco clases de duración de la carga, en función de la duración de la acción característica predominante.

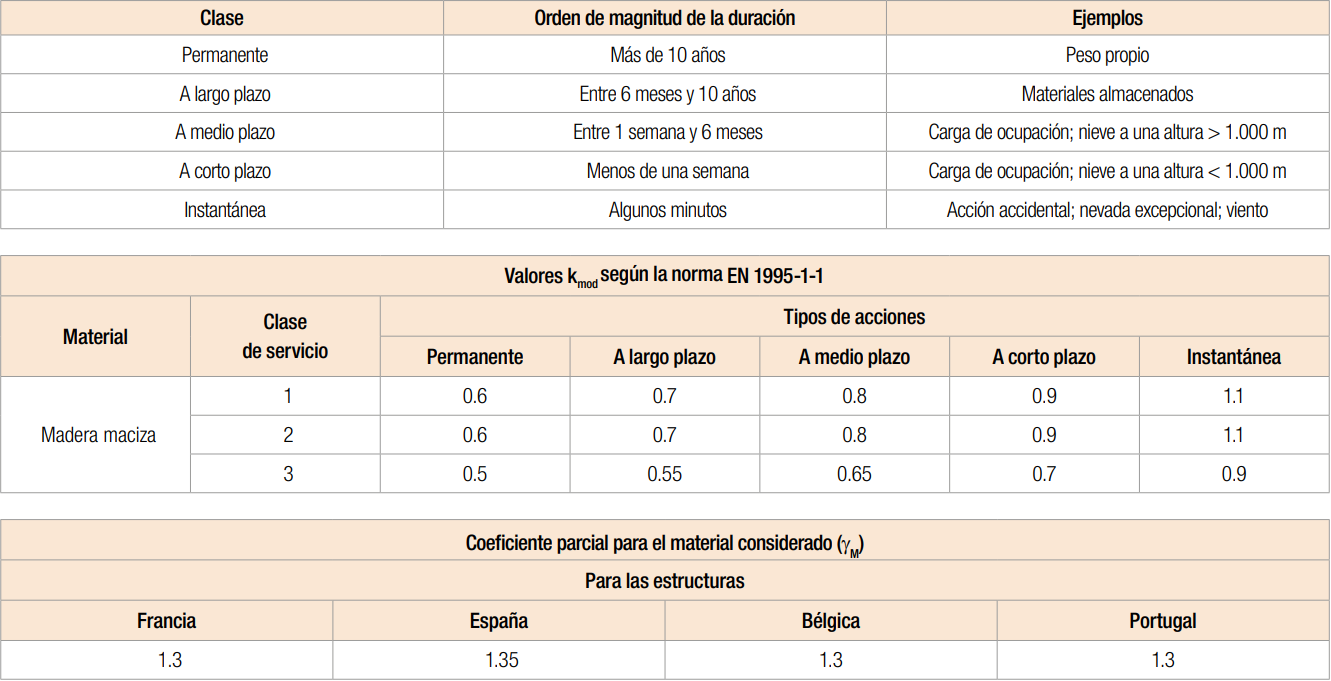

En las tablas siguientes se definen dichas clases y se aportan algunos ejemplos de acciones.


Para obtener información más precisa, consulte los anexos nacionales correspondientes del Eurocódigo.

Clases de resistencia de la madera

Las resistencias R_k indicadas en las tablas corresponden al uso de madera de clase C24, exigida para las aplicaciones estructurales.

• Para maderas de clase superior, los valores especificados en las tablas no varían.
• Para maderas de clase inferior, los valores de las tablas deben multiplicarse por el coeficiente K_dens que se calcula de la siguiente manera : k_dens = (ρ_k/350)²

Donde :

• 350 kg/m3 : es la masa volumétrica característica de la madera de clase C24, conforme a la norma NF EN 338.
• ρK : es la masa volumétrica característica de la madera utilizada, conforme a la norma NF EN 338.

Observaciones reglamentarias

1. Salvo que se indique lo contrario, los valores característicos se expresan en kilonewtons (kN) y las dimensiones en milímetros (mm). Nota: 1 kN = 100 daN ~ 100 kg.
2. Salvo que se indique lo contrario, los valores característicos corresponden a madera de clase C24.
3. Las piezas diseñadas para plegarse durante su instalación deben plegarse una única vez. El plegado del acero puede generar grietas en la línea de plegado, lo que provocará que las piezas no sean capaces de soportar la carga y deban sustituirse.
4. Una punta o un tornillo que agriete la madera no podrá alcanzar el valor calculado. Deberá evaluarse la grieta para determinar si la estructura puede alcanzar el valor calculado. La madera muy seca se agrieta fácilmente. Si detecta grietas en la madera, realice una perforación previa en ella. El diámetro del agujero deberá cumplir lo dispuesto en el Eurocódigo 5.
5. Se ha observado que la madera se contrae o hincha al variar la humedad, en particular en la dirección perpendicular a las fibras. Tenga en cuenta las variaciones dimensionales a la hora de diseñar y montar las estructuras. Simpson Strong-Tie® fabrica productos que se corresponden con una sección estándar en condiciones de humedad controlada. Simpson Strong-Tie® puede fabricar productos con anchuras distintas a las especificadas; para obtener más información, contacte con nuestro servicio comercial.
6. La utilización de múltiples piezas de madera requiere que estas se unan entre sí para que reaccionen como una única pieza.
7. Pueden existir algunas configuraciones distintas de las descritas en este documento; para obtener más información, contacte con nuestro servicio técnico.
