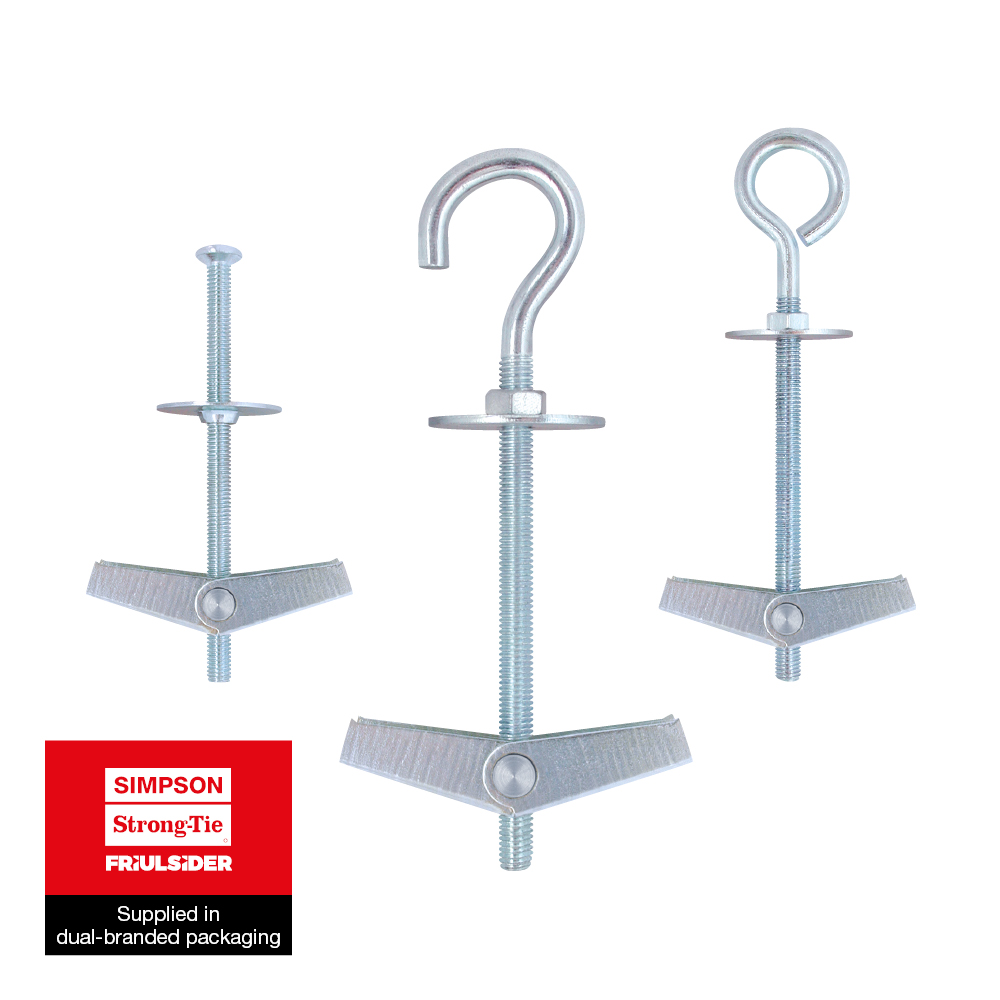

El anclaje de resorte se coloca automáticamente en el soporte hueco, por expansión de las alas, gracias a un resorte. Disponible con varios accesorios.
El anclaje con resorte precisa cavidades más bajas en el soporte que para una clavija de palanca sin resorte.

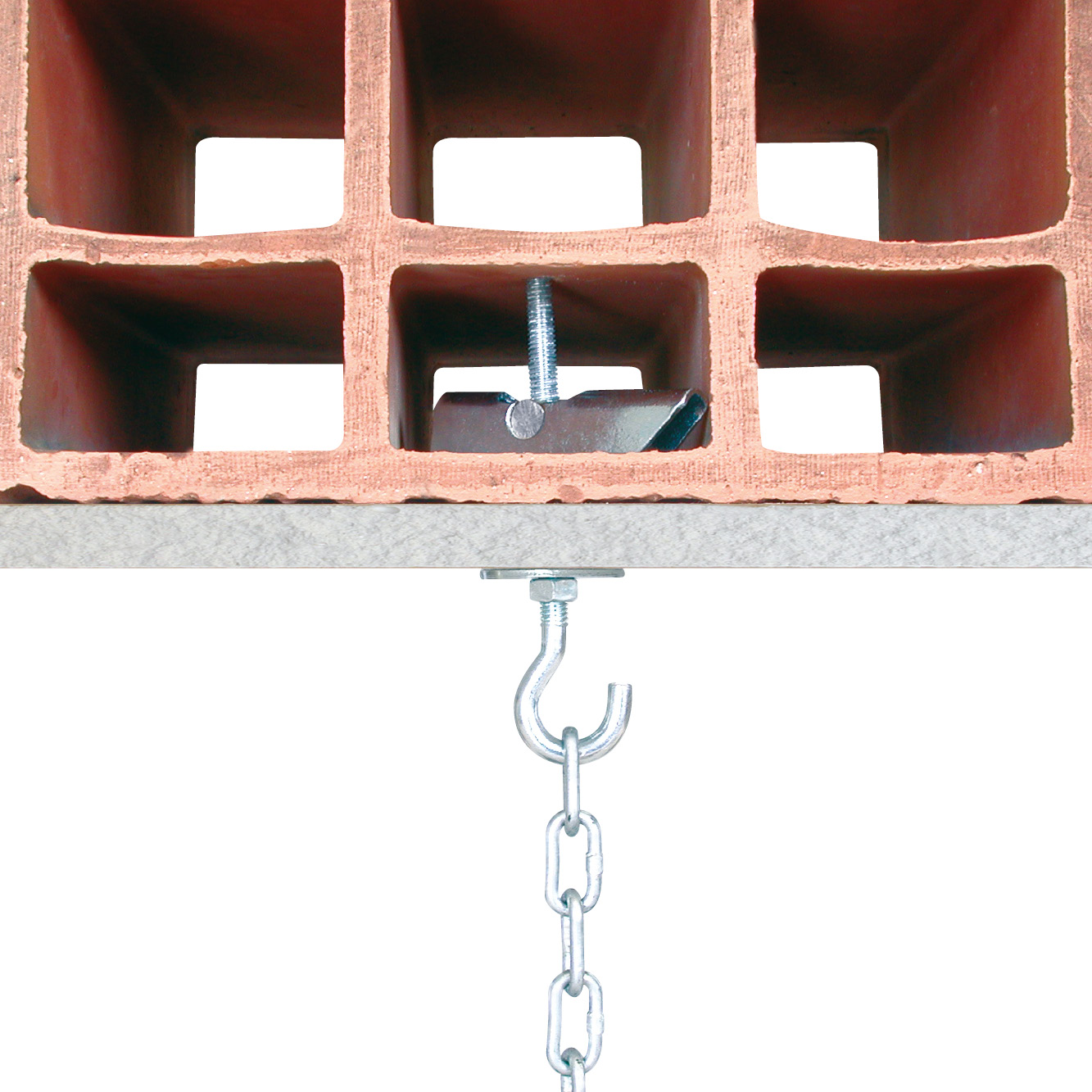

Aplicaciones
Aplicación
fijación para equipos eléctricos o sanitarios
fijación para varillas
Soportes
Paneles de yeso y revestimiento de techo
Ladrillo hueco
Placa de yeso
Paneles y chapas
Datos técnicos
Dimensiones
Dimensiones
Modelo
Product Reference
Dimensiones [ØxL] [mm]
Ø agujero [d0] [mm]
Espesor máximo de la pared [hmax]. [mm]
Altura mínima de la cavidad para la apertura del ala [Amin]. [mm]
Ø arandela [dr] [mm]
Ctd por caja
Ctd por embalaje
76010B0407500
AM
M4x75
12
45
25
20
100
600
76010B0410000
M4x100
12
70
25
20
100
600
76010B0508000
M5x80
14
45
30
24
100
600
76010B0510000
M5x100
14
65
30
24
100
600
Dimensiones del producto con gancho
Modelo
Product Reference
Dimensiones [ØxL] [mm]
Ø agujero [d0] [mm]
Espesor máximo de la pared [hmax]. [mm]
Altura mínima de la cavidad para la apertura del ala [Amin]. [mm]
Ø arandela [dr] [mm]
Ø gancho o anillo [O]. [mm]
Ctd por caja
Ctd por embalaje
76210B0407000
AM
M4x70
12
40
25
20
14
100
600
Dimensiones del producto con anillo
Modelo
Product Reference
Dimensiones [ØxL] [mm]
Ø agujero [d0] [mm]
Espesor máximo de la pared [hmax]. [mm]
Altura mínima de la cavidad para la apertura del ala [Amin]. [mm]
Ø arandela [dr] [mm]
Ø gancho o anillo [O]. [mm]
Ctd por caja
Ctd por embalaje
76310B0407000
AM
M4x70
12
40
25
20
14
100
600

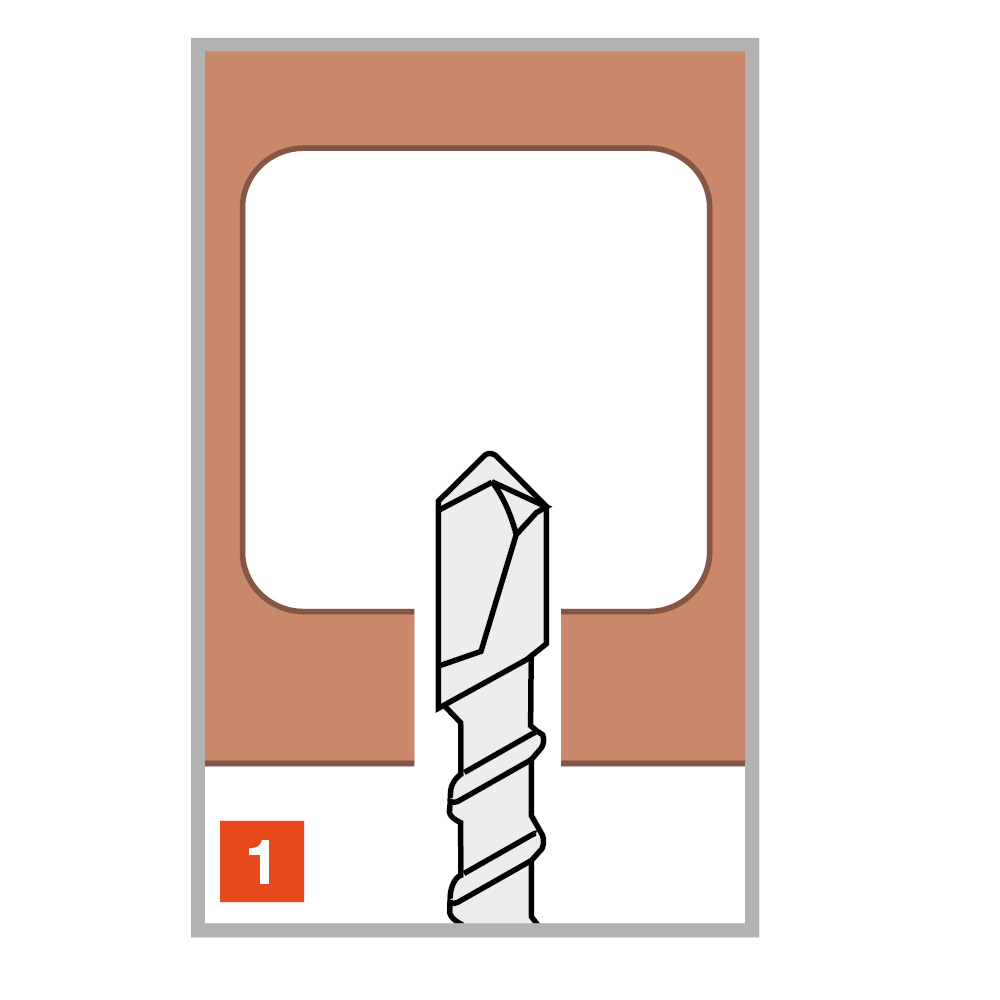

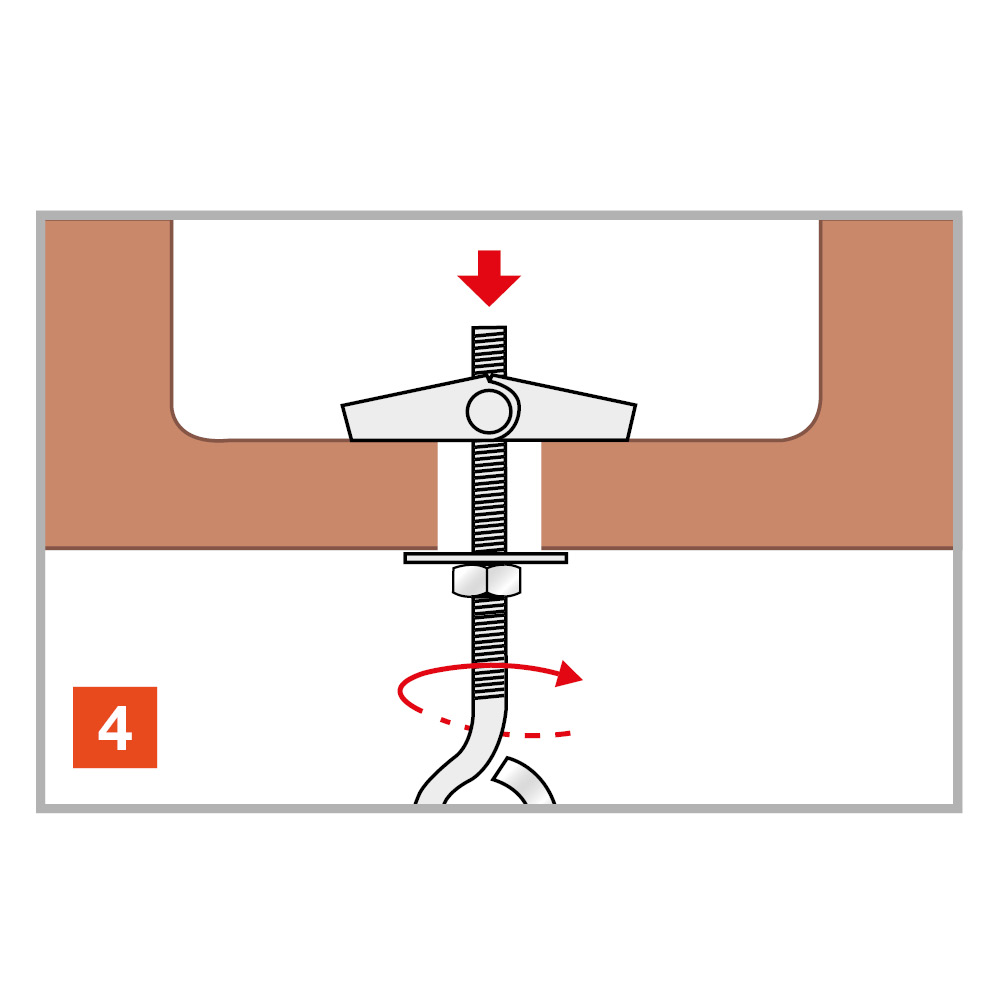

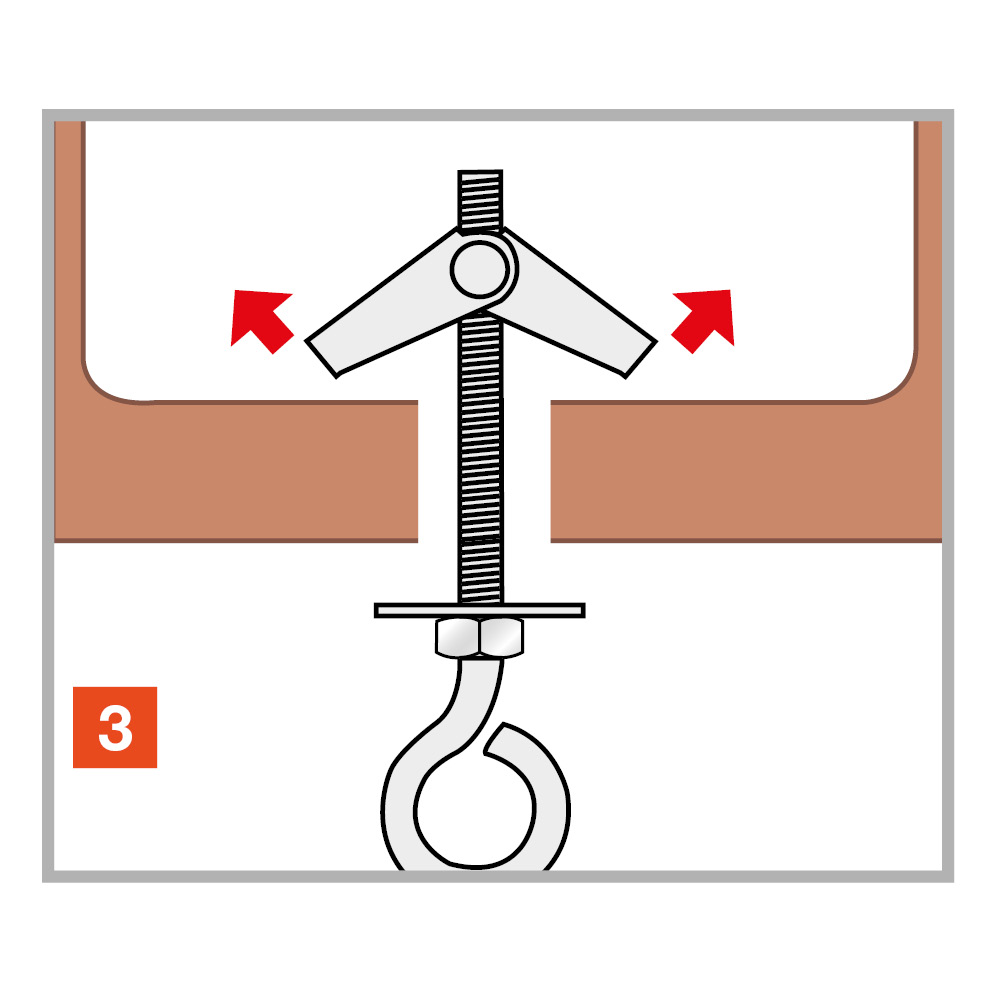

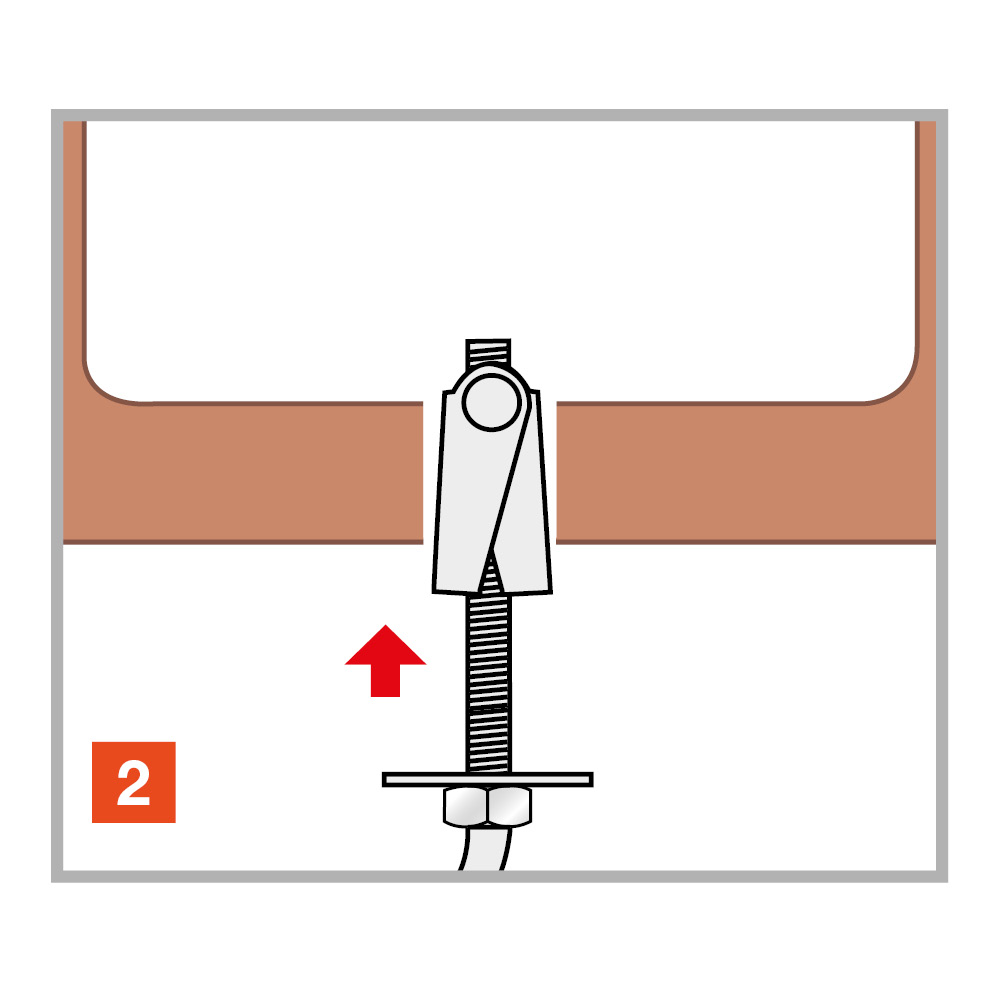

Instalación
Montaje
