C1 - C5

Crampones Bulldog

Los crampones Bulldog BDDD/BDSD con dentado simple y doble se utilizan para realizar uniones empernadas. Permiten aumentar la capacidad de aplicación de cargas sobre las uniones.

Ficha técnica

Marcado CE

Clase de servicio 3

Exterior

Acero galvanizado

Detalles de producto

Imagenes

Características

Materia

Acero de tipo HC340 según la norma EN 10268,
Galvanizado en caliente según la norma NF EN ISO 1461. Los modelos C1 Ø62 y Ø75 mm son disponibles con un acabado AVZ (pregalvanizado de tipo Z275),
Espesor : 1 hasta 1,5 mm.

Ventajas

Permiten desmontar las uniones,
No requieren ningún tipo de mecanizado específico para su instalación.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada, ...
Elemento secundario : madera maciza, madera compuesta, madera laminada, acero, ...

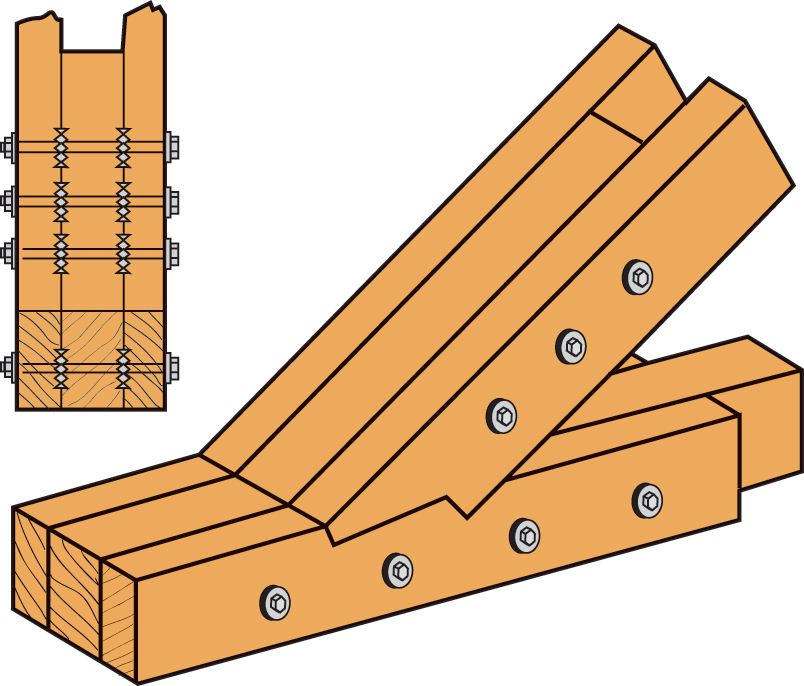

Usos

Corona de pernos para pórticos,
Unión de tirantes metálicos/cerchas, de pilares de hormigón/cerchas o de tirantes,
Todo tipo de uniones madera/madera empernadas, ...

Datos técnicos

Dimensiones

Dimensiones - Forma redonda, dentado doble C1

Modelo	Tipo	Dimensiones del crampón [mm]					Box Quantity
		Diámetro ∅		Altura		Espesor
		Exterior	Agujero central	Punta	Total	Espesor
		d_c	D	h₁	h_c	Espesor
C1-50G-B	C1	50	17	6	13	1	200
C1-62G-B	C1	62	21	7.4	16	1.2	100
C1-75G-B	C1	75	26	9.1	19.5	1.3	100
C1-95G-B	C1	95	33	11.3	24	1.4	40
C1-117G-B	C1	117	48	14.3	30	1.5	25

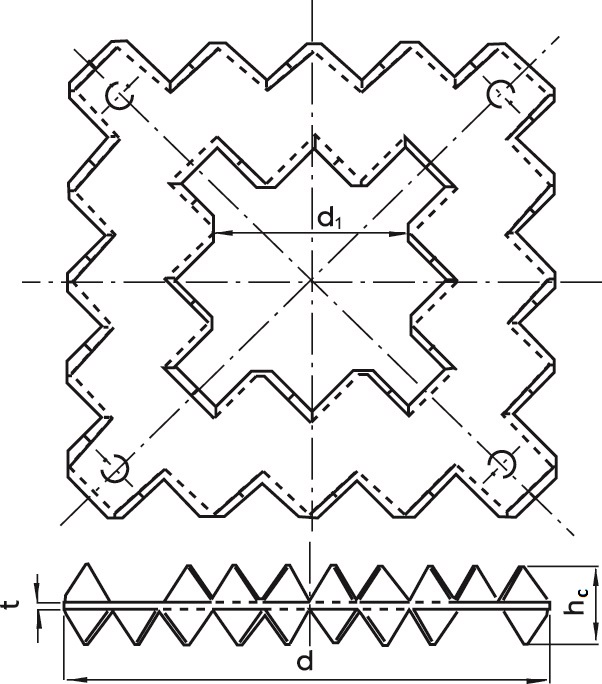

Dimensiones - Forma cuadrada, dentado doble C5

Modelo	Tipo	Dimensiones del crampón [mm]					Box Quantity
		Diámetro ∅		Altura		Espesor
		Exterior	Agujero central	Punta	Total	Espesor
		d_c	D	h₁	h_c	Espesor
C5-100G-B	C5	100	40	7.3	16	1.4	50

Distancias mímimas y Valores característicos

Modelo	Tipo	Espesor de la madera		Distancias mínimas						Resistencia característica a la cizalladura (resistencia del bulón no incluida)
		t₁ [mm]	t₂ [mm]	Distancia entre pernos de una misma fila	Distancia entre filas	Distancia al extremo sometido a cargas	Distancia al extremo no sometido a cargas	Distancia al extremo sometido a cargas	Distancia al extremo no sometido a cargas	R_v.k [kN]
		t₁ [mm]	t₂ [mm]	a_1 α=0° [mm]	a₂ [mm]	a_3.t [mm]	a_3.c α=90° [mm]	a_4.t α=90° [mm]	a_4.c [mm]	R_v.k [kN]
C1-50G-B	C1	18	30	75	60	75	75	40	30	6.3
C1-62G-B	C1	23	37	93	75	93	93	50	38	8.7
C1-75G-B	C1	28	46	113	90	113	113	60	45	11.6
C1-95G-B	C1	34	57	143	114	143	143	76	57	16.6
C1-117G-B	C1	43	72	176	141	176	176	94	71	22.7
C5-100G-B	C5	22	37	150	120	150	150	80	60	18

Los valores característicos en cizalladura por conector R_v.k está calculada según las distancias mínimas dadas en esta tabla para una clase de madera C24. Este valor se puede aumentar con una clase de madera más alta (véase coeficientes k₂ y k₃ según EN1995). Esta capacidad también se puede disminuir con menor a_3.t (véase k₂factor según EN1995).. Para t₁ más debiles;o t₂, referirse a la EN1995. En el caso de valores de t₁ y t₂ más debiles, referirse a la EN1995. El valor característico de resistencia a la cizalladura de un bulón no está incluido y debe agregarse.

Instalación

Montaje

Instalación

Trabaje ambos elementos de madera realizando las perforaciones para el perno.
Empuje los crampones sobre los elementos de madera.
Introduzca el bulón y apriételo.

Fijaciones

El montaje de los crampones de dentado doble se realiza clavando los dientes durante la unión de las piezas con pernos con la ayuda de una prensa hidráulica o una llave. Tras efectuar el apriete, la unión quedará terminada,
Para montar un perno siempre deben utilizarse dos arandelas.
