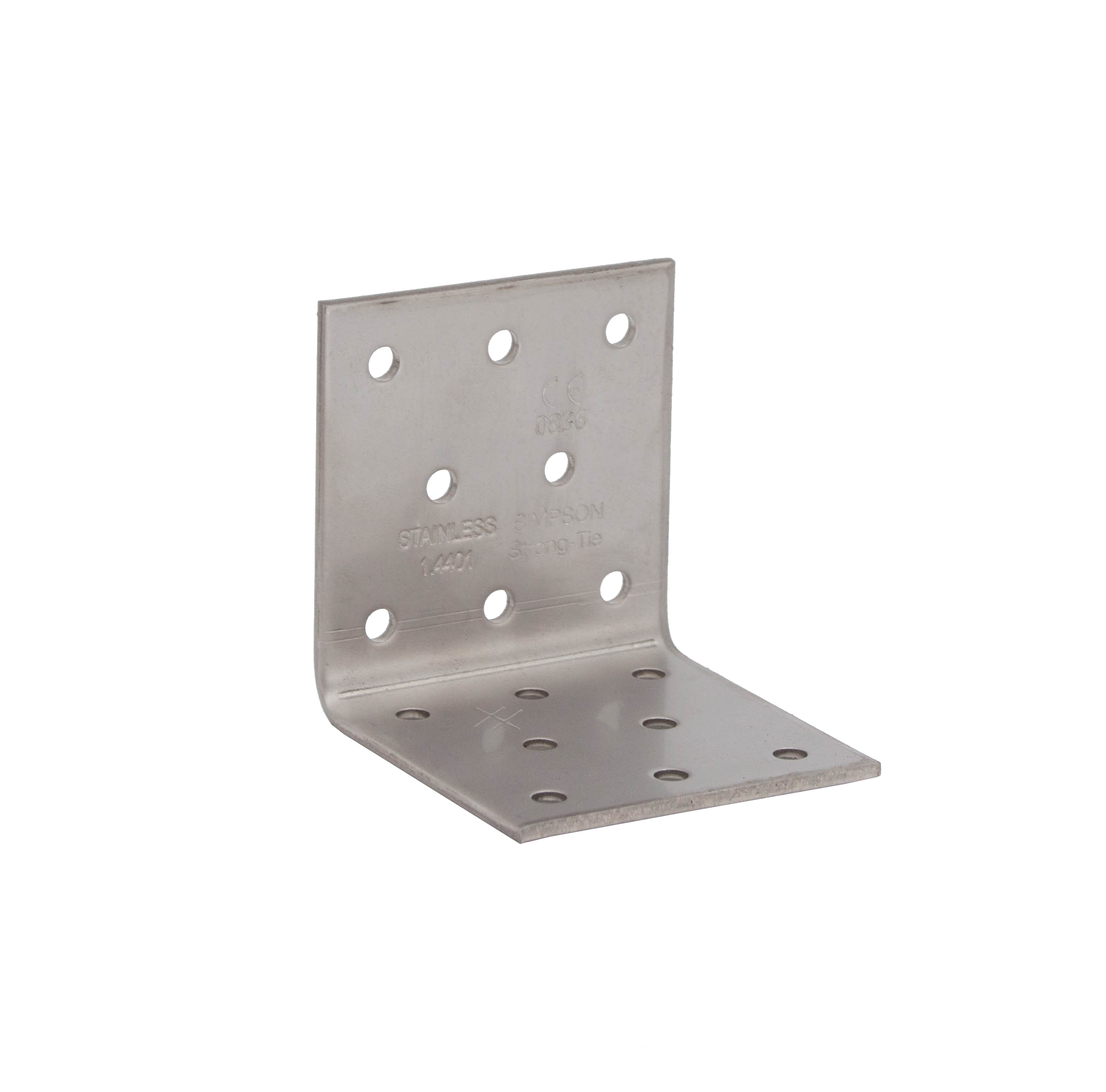

ES10IX
Escuadra para estructuras - Inox A4
Las escuadras de acero inoxidable se recomiendan para aplicaciones de clase de servicio 3 en lugares con ambientes controlados, como cocinas y laboratorios.
Marcado CE
DITE
Clase de servicio 3
Acero inoxidable A4
Severo
Detalles de producto
Imagenes
Características

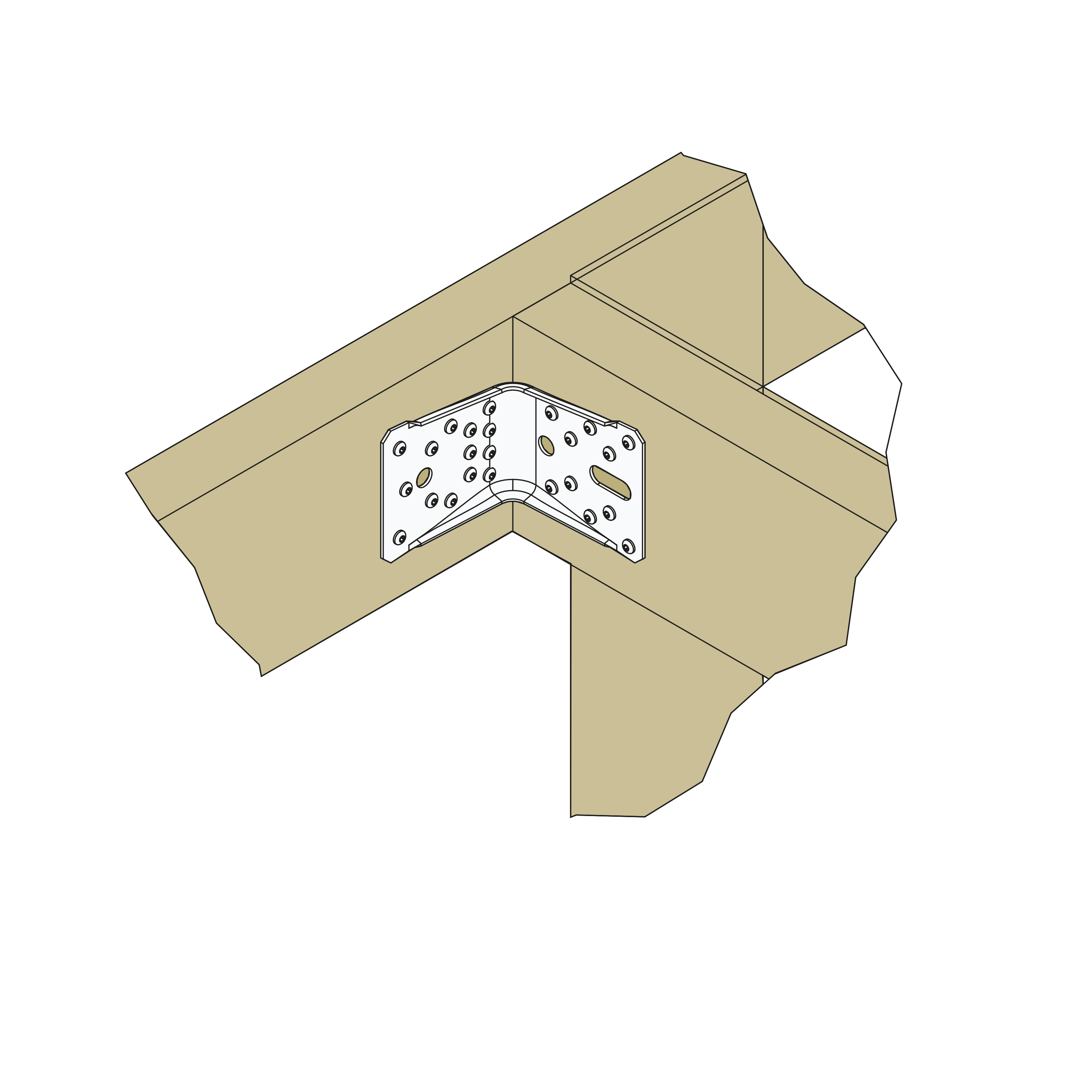

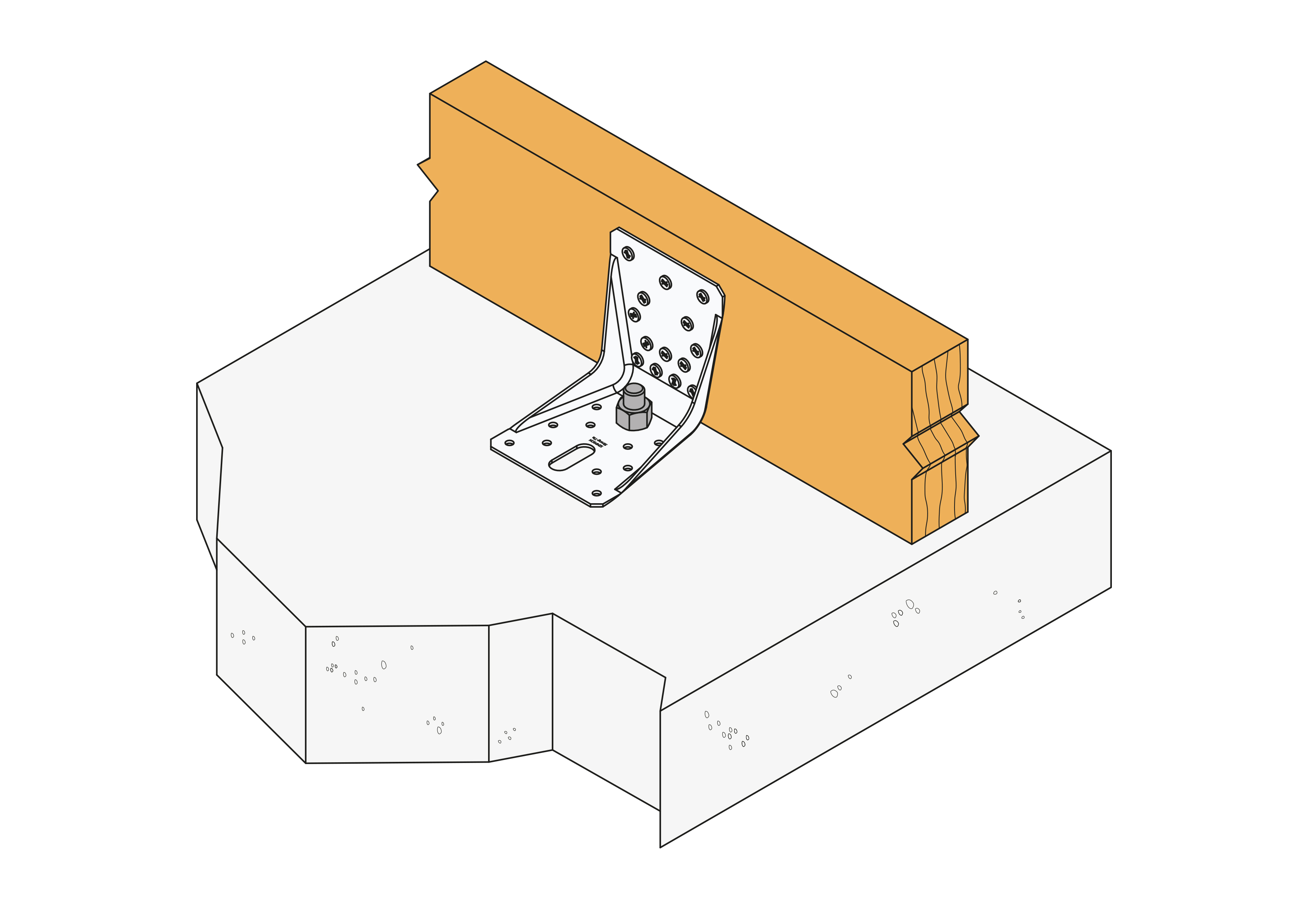

Aplicaciones
Datos técnicos
Dimensiones
Dimensiones y Valores Característicos
| Modelo | Dimensiones y Valores Característicos [mm] | Agujeros Ala A | Agujeros Ala B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø5 | |
| ES10IX/60 | 62.5 | 62.5 | 60 | 2.5 | 8 | 8 |
Valores Característicos simplificados
| Modelo | Valores Característicos simplificados - Madera sobre madera | |||||
|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera sobre madera C24 - 2 escuadras [kN] | |||||
| Ala A | Ala B | R1.k* | R2.k = R3.k* | |||
| Cdad | Cdad | CNA4.0x35S | CNA4.0x50S | CNA4.0x35S | CNA4.0x50S | |
| ES10IX/60 | 5 | 5 | 3.3 | 4.4 | 5.1 | 6.7 |
* Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0,9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE-06/0106.
Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.
