ABR

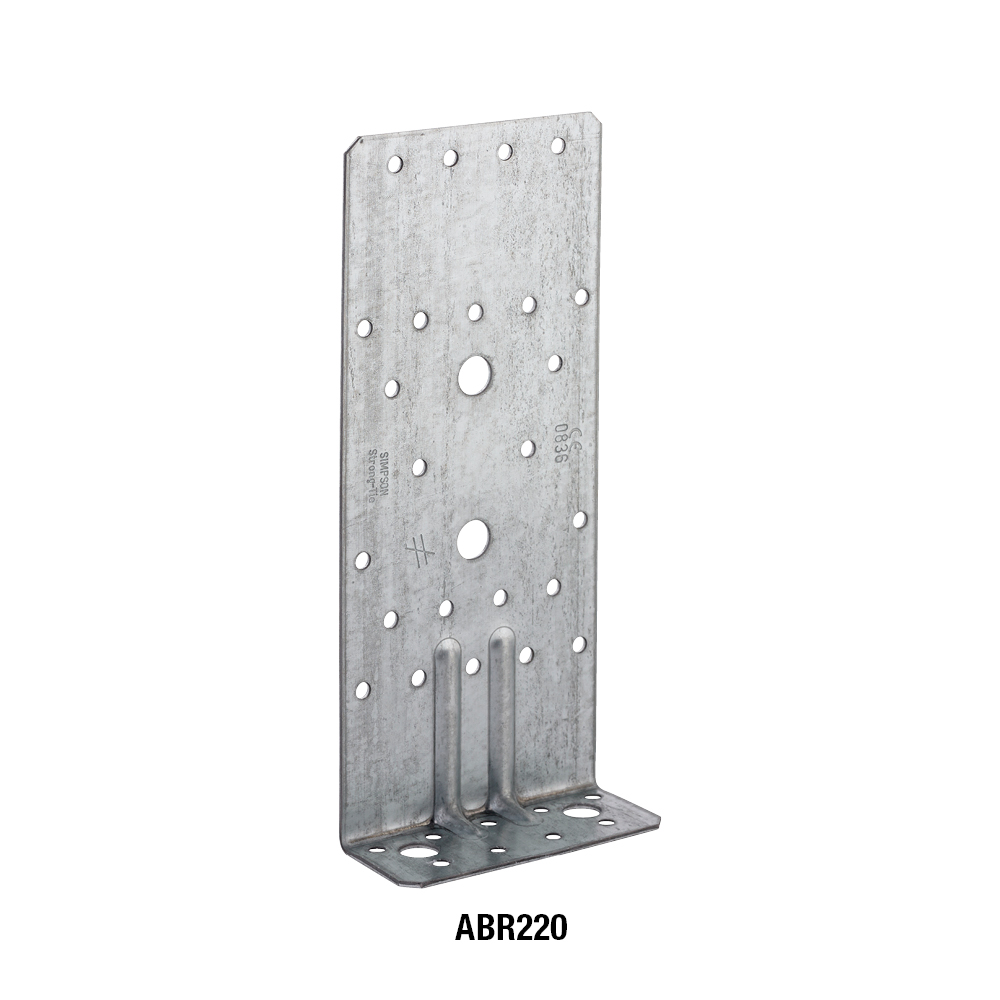

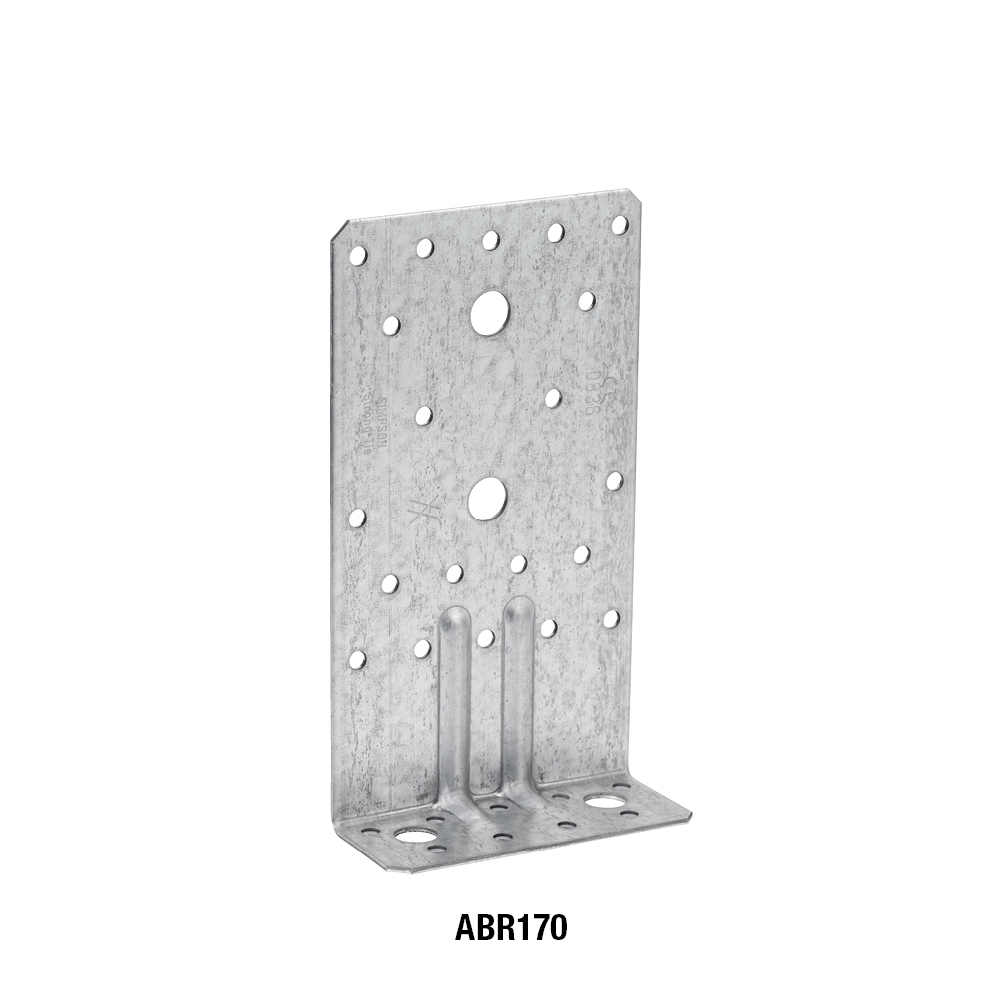

Escuadra reforzada (170 220)
Las escuadras reforzadas ABR170 y ABR220 responden a aplicaciones estructurales como ensamblajes de madera-hormigón y, más particularmente, soluciones de fachada.
Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275
Detalles de producto
Imagenes
Características
Aplicaciones
Datos técnicos
Dimensiones
Dimensiones
| Modelo | Dimensiones [mm] | Agujeros Ala A | Agujeros Ala B | Box Quantity | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Esp. | Ø5 | Ø12 | Ø5 | Ø12 | ||
| ABR170 | 170 | 40 | 95 | 2 | 20 | 2 | 9 | 2 | 25 |
| ABR220 | 220 | 40 | 95 | 2 | 24 | 2 | 9 | 2 | 25 |

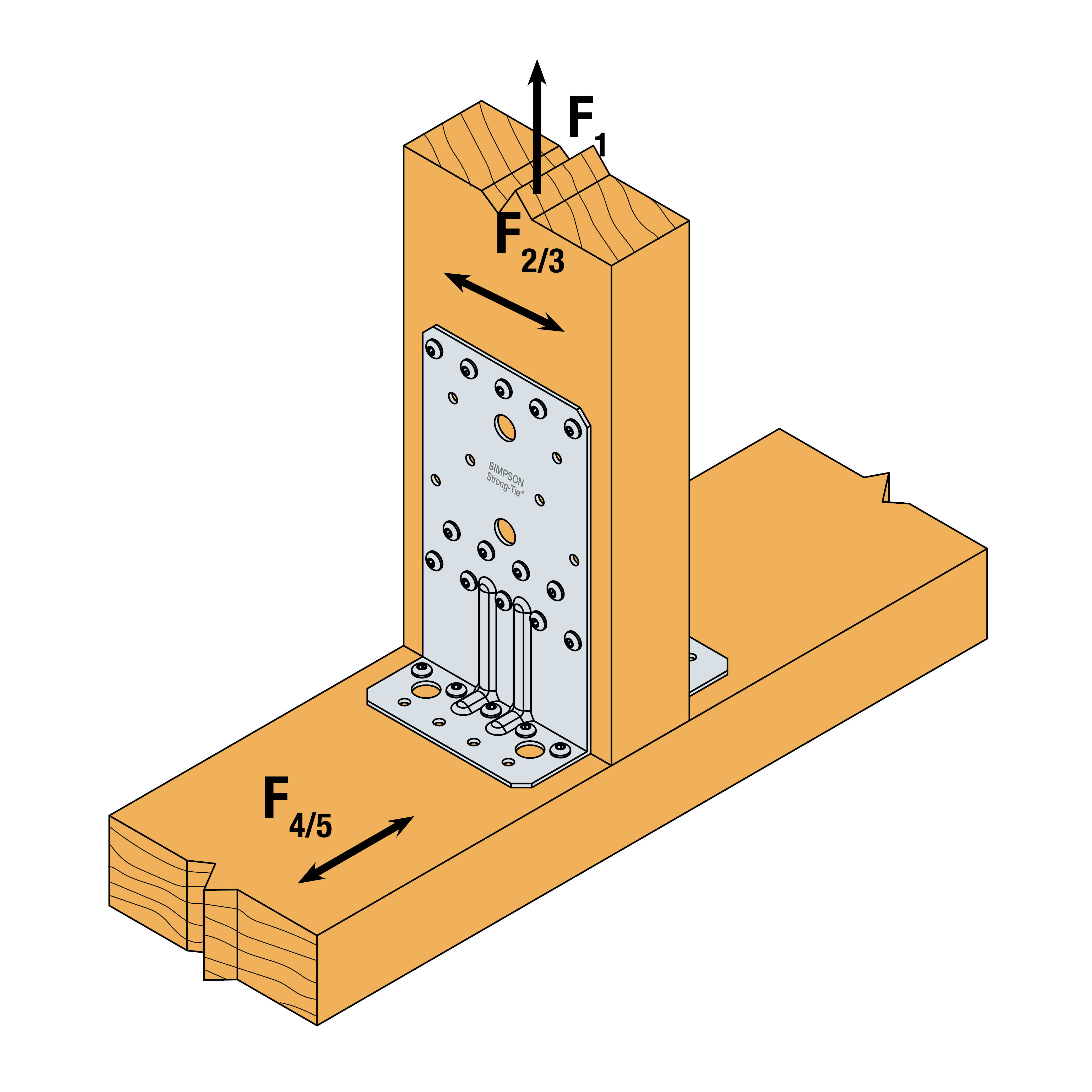

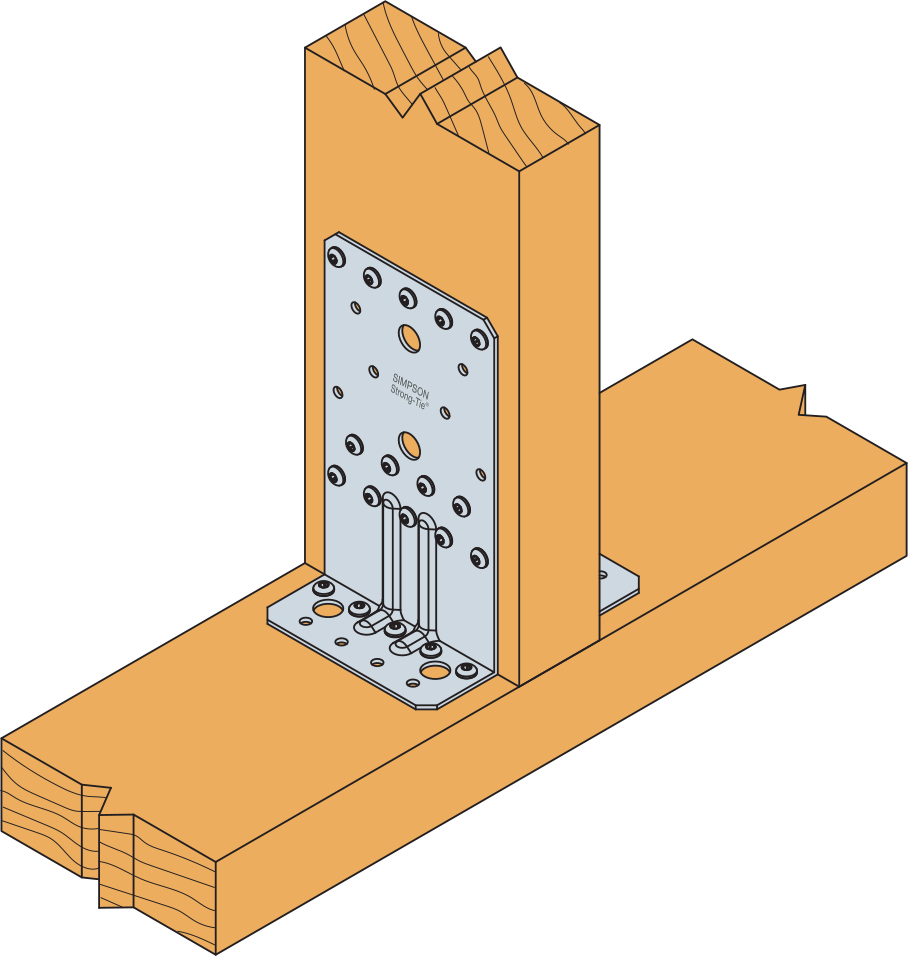

Valores Característicos - Madera sobre madera
| Modelo | Valores Característicos - Madera sobre madera - Clavado total | |||||||
|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera sobre madera C24 - Conexión con 2 escuadras [kN] | |||||||
| Ala A | Ala B | R1.k | R2/3.k | R4/5.k | ||||
| N° | N° | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 14 | 9 | 7.4 | min (9,8 ; 9,4/ kmod) | 16.4 | 19.7 | 9.6/kmod^0.2 | 9.6/kmod^0.2 |
| ABR220 | 14 | 9 | 7.4 | min (9,8 ; 9,4/ kmod) | 16.4 | 19.7 | 9.6/kmod^0.2 | 9.6/kmod^0.2 |
En los casos en que los esfuerzos F1 y/o F2 se aplican sin los esfuerzos F4/5, el número de puntas se puede reducir de acuerdo con el ETE.

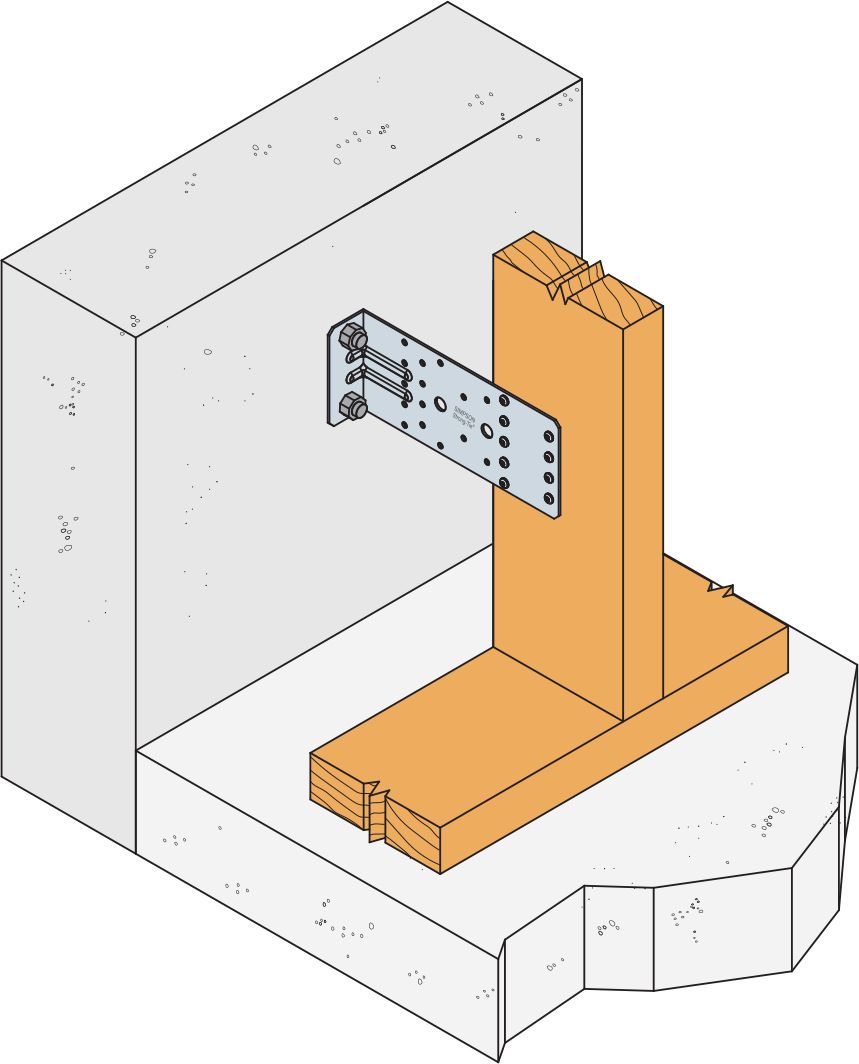

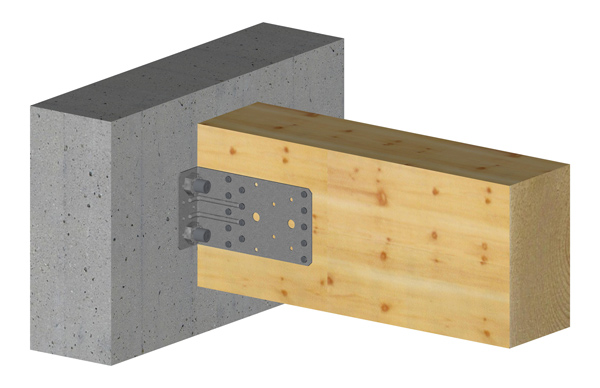

Valores Característicos - Conexión madera sobre soporte rígido
| Modelo | Valores Característicos - Madera sobre hormigón | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera sobre madera C24 - Conexión con 2 escuadras [kN] | |||||||||
| Ala A | Ala B | R1.k | R2/3.k | R4/5.k | ||||||
| N° | Tipo | N° | Tipo | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 14 | CNA | 2 | Ø10 | min. (33.0 ; 25.2/kmod) | min. (39.8 ; 25.2/kmod) | 19.7 | min. (23.8 ; 24.6/kmod) | min (9.15 + 80/e*kmod ; 6.3*b / e*kmod) | min (9.15 + 80/e*kmod ; 6.3*b / e*kmod) |
| ABR220 | 14 | CNA | 2 | Ø10 | min. (33.0 ; 25.2/kmod) | min. (39.8 ; 25.2/kmod) | 19.7 | min. (23.8 ; 24.6/kmod) | min (9.15 + 80/e*kmod ; 6.3*b / e*kmod) | min (9.15 + 80/e*kmod ; 6.3*b / e*kmod) |
b es el espesor de la viga soportada.
e es la excentricidad de la fuerza aplicada.
Consulte el diagrama en el Apéndice C2, página 23 de nuestro ETE-06/0106.
Para el cálculo de R4/5, se debe utilizar: e ≥ 50 mm.

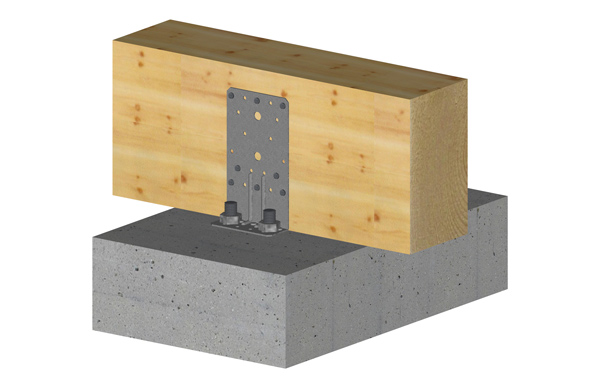

Valores Característicos simplificados - Madera sobre hormigón
| Modelo | Valores Característicos simplificados - Madera sobre hormigón | ||||||
|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera sobre madera C24 - 2 escuadras [kN] | ||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | ||||
| N° | Tipo | N° | Tipo | CNA4.0x40 | CNA4.0x40 | CNA4.0x50 | |
| ABR170 | 14 | CNA | 2 | Ø10 | 28 | 19.7 | 23.8 |
| ABR220 | 14 | CNA | 2 | Ø10 | 28 | 19.7 | 23.8 |
* Véase las columnas en la tabla de valores característicos para averiguar qué tipos de fijaciones pueden usarse en el ala A. Los valores varían según el tipo de fijación usado.
Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas dependen del tipo de hormigón, el espacio y las distancias a los bordes.
** Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0,9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE-06/0106.

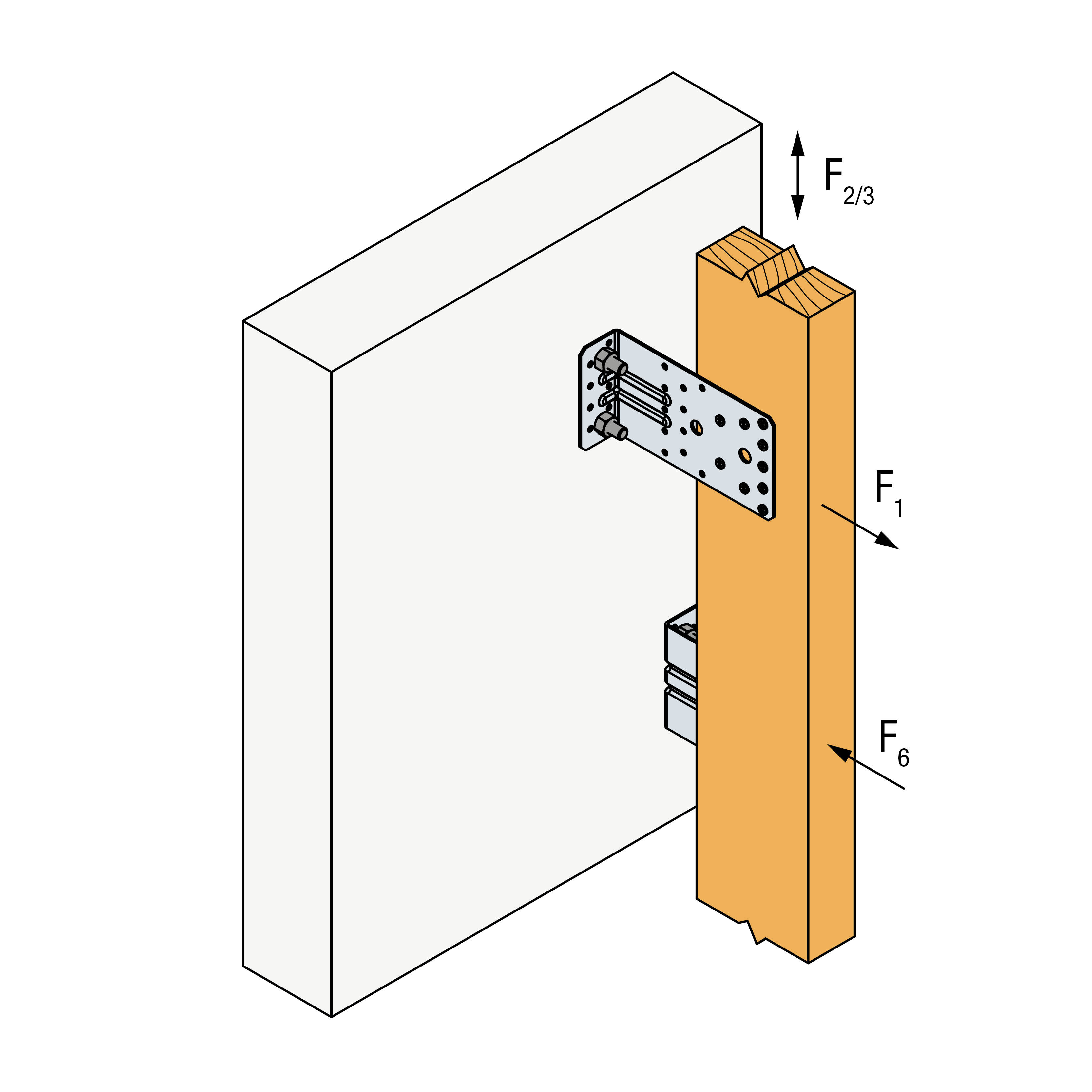

Valores Característicos - Unión madera sobre fachada
| Modelo | Valores Característicos - Madera sobre soporte rígido | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera sobre soporte rígido - 1 escuadra [kN] | ||||||||||||
| Ala A | Ala B | R1.k | R2/3.k | R6.k | |||||||||
| N° | Tipo | N° | Tipo | CNA4,0x35 | CNA4,0x40 | CNA4,0x50 | CNA4,0x35 | CNA4,0x40 | CNA4,0x50 | No | CNA4,0x40 | CNA4,0x50 | |
| ABR170 | 9 | CNA | 2 | M10 | 10.2 | min. (11,8 ; 12,1/kmod) | min.(14,9 ; 12,1/kmod) | 3.5 | 3.8 | 4.7 | min. (14,9; 11,0/kmod) | min. (16,5; 11,0/kmod) | min. (20; 11,0/kmod) |
| ABR220 | 9 | CNA | 2 | M10 | min. (14,3 ; 12,1/kmod) | min. (15,9 ; 12,1/kmod) | min. (19,4 ; 12,1/kmod) | 2.7 | 2.9 | 3.6 | min. (14,9; 9,0/kmod) | min. (16,5; 9,0/kmod) | min. (20; 9,0/kmod) |
Las capacidades estan dadas para 1 escuadra, en el caso de que otras escuadras ABR170 o ABR220 se coloquen escalonados en el cabrio.
El usuario tiene la posibilidad de fijar el soporte ABR170 o ABR220 con un solo perno (el superior) en el soporte y de poder justificar la carga en las direcciones F1 y F6. La resistencia F1 se divide en este caso por dos.

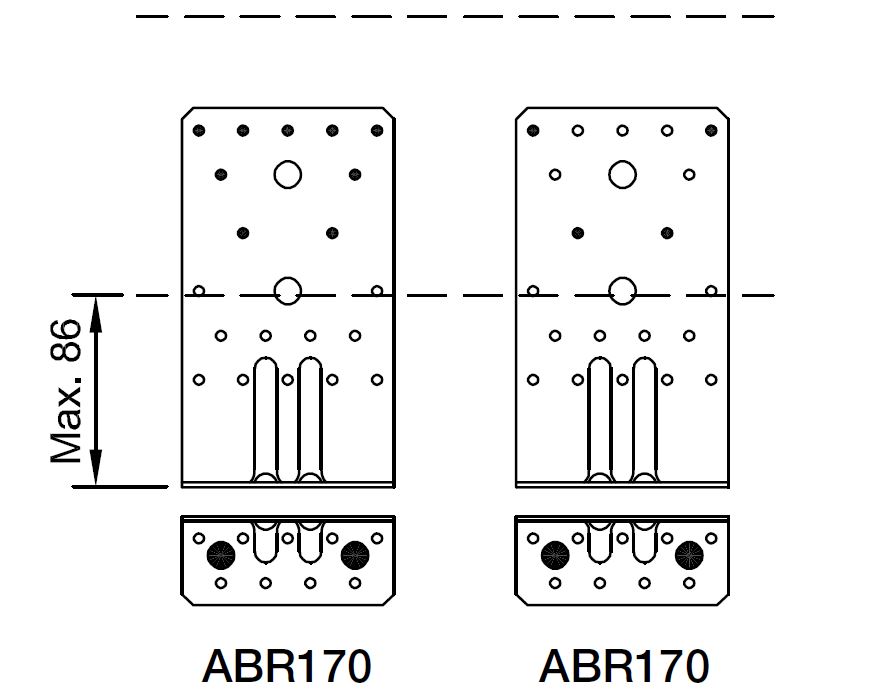

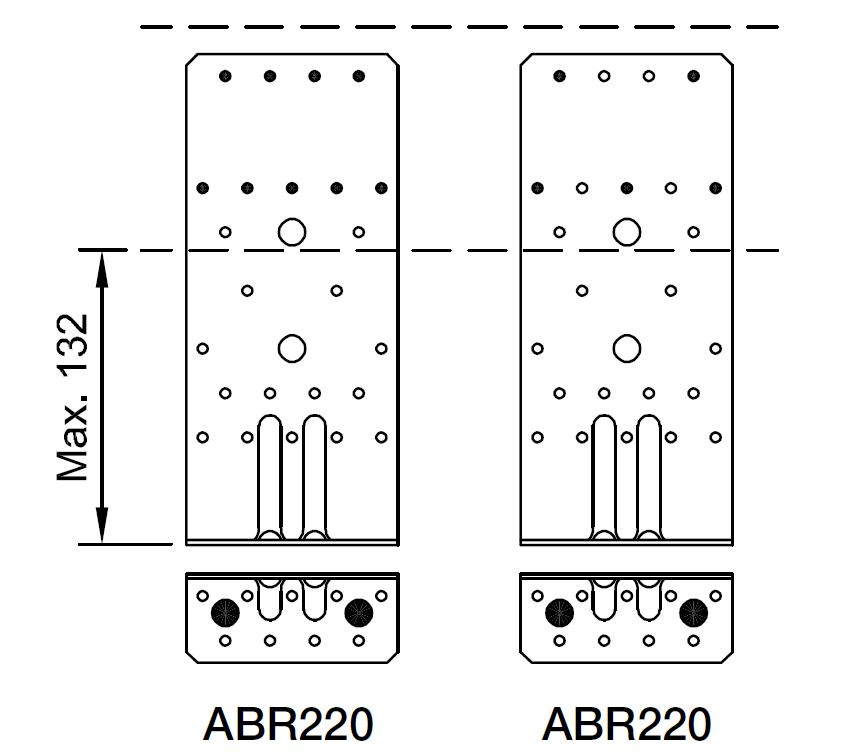

La distancia entre la viga y el soporte debe ser inferior a 86 mm para la ABR170 e inferior a 132 mm para la ABR220.
Instalación
Montaje
