EBCN

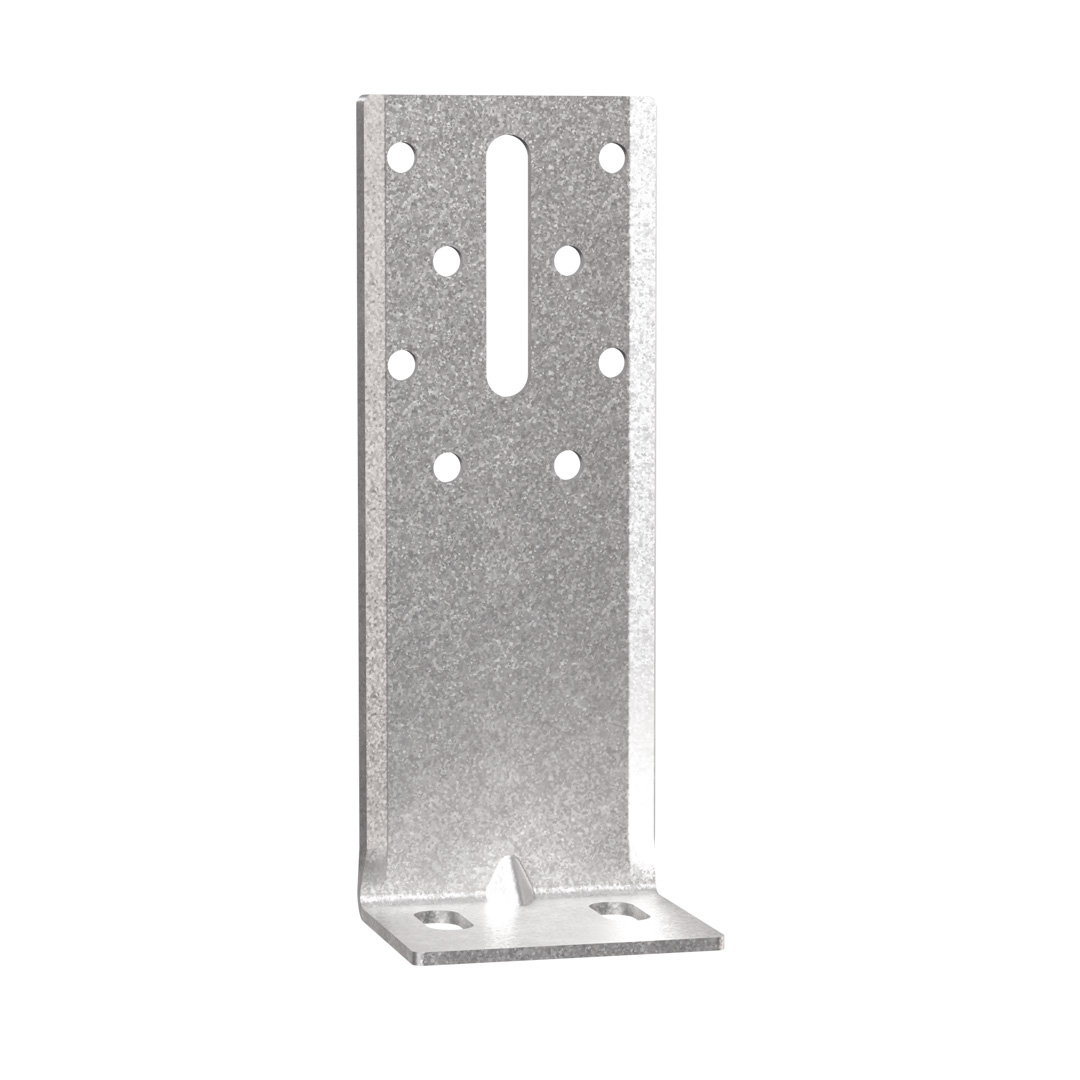

Escuadras para revestimientos
Las escuadras para revestimientos EBCN se han diseñado para cumplir las normas generales que rigen el diseño y la instalación de aislamiento térmico exterior y revestimiento sobre hormigón o mampostería. Cumplen la norma DTU45.4, las especificaciones 3194, 3316 y 3422 del CSTB y ETAG034, y forman parte de la gama SATE desarrollada por Simpson Strong-Tie.

Clase de servicio 2

Acier galvanisé Z450
Detalles de producto
Imagenes
Características
Materia
- Acero galvanizado S250GD y revestimiento Z450 según NF EN 10346,
- Espesor 2,5 mm.
Ventajas
- Rigidez gracias a un diseño adecuado,
- Protección contra la corrosión ideal para ambientes exteriores protegidos y ventilados,
- 8 agujeros de marco para el paso de las fijaciones de bloqueo,
- 2 agujeros oblongos horizontales para una fijación Ø8 mm a la derecha o a la izquierda del soporte,
- 1 agujero oblongo en la ala de apoyo (lado cabrio).
Aplicaciones
Soporte
- Elemento principal : hormigón, mampostería
- Elemento secundario : perfil metálico o viga de madera que soporta el revestimiento
Campos de aplicación

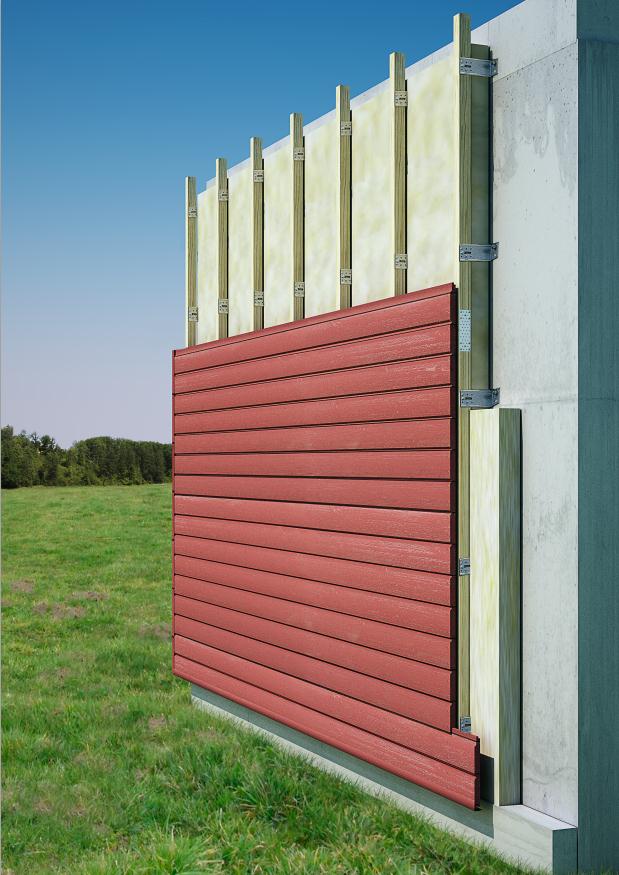

- Fijación de cabrios de madera para soporte de revestimiento exterior (sección mínima 40x63 según Cahier CSTB 3316)
- Fijación de perfiles metálicos para soportar el revestimiento exterior
Datos técnicos
Dimensiones
Modelo | DB nr. | Dimensiones [mm] | Los agujeros de la ala A | Los agujeros de la ala B | ||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø6 | Dimensiones de los agujeros oblongos | Ø9.0x20 [mm] | ||
EBCN40/2.5 | - | 40 | 50 | 60 | 2.5 | 4 | 9.0x20 | 2 |
EBCN50/2.5 | - | 50 | 50 | 60 | 2.5 | 4 | 9.0x30 | 2 |
EBCN60/2.5 | - | 60 | 50 | 60 | 2.5 | 6 | 9.0x35.5 | 2 |
EBCN70/2.5 | - | 70 | 50 | 60 | 2.5 | 6 | 9.0x51 | 2 |
EBCN80/2.5 | - | 80 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN90/2.5 | - | 90 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN100/2.5 | 2408465 | 100 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN110/2.5 | 2408467 | 110 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN120/2.5 | 2408469 | 120 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN130/2.5 | 2408470 | 130 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN140/2.5 | 2408471 | 140 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN150/2.5 | 2408472 | 150 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN160/2.5 | 2408473 | 160 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN170/2.5 | 2408475 | 170 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN180/2.5 | 2408476 | 180 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN190/2.5 | 2408477 | 190 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN200/2.5 | 2408478 | 200 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN210/2.5 | 2408479 | 210 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN220/2.5 | 2408480 | 220 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN230/2.5 | 2408481 | 230 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN240/2.5 | 2408483 | 240 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN250/2.5 | 2408484 | 250 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN260/2.5 | - | 260 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |

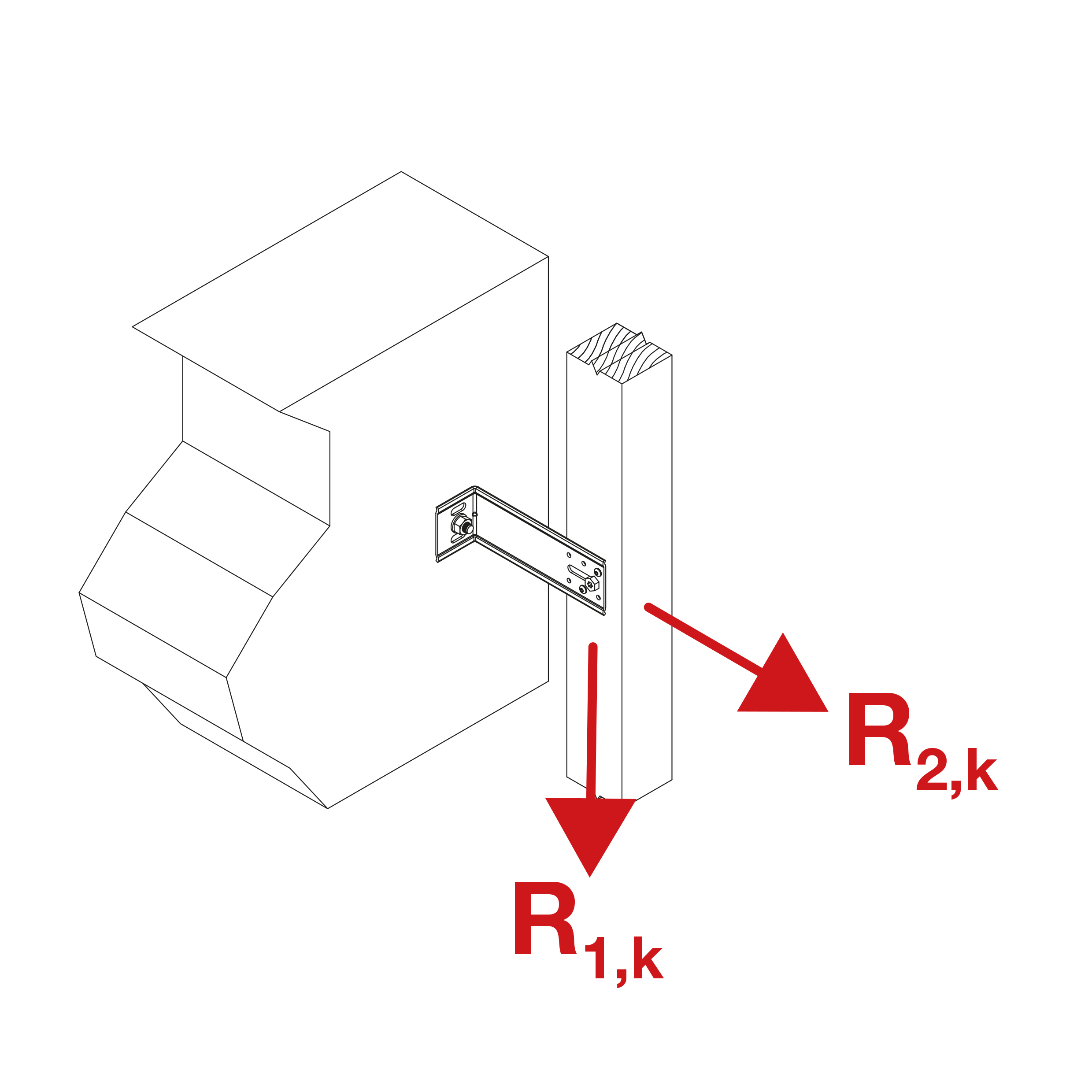

Valores característicos - Madera sobre hormigón - 1 escuadra por montaje
Modelo | Valores característicos - Madera sobre hormigón - 1 escuadra por montaje | ||||||||
---|---|---|---|---|---|---|---|---|---|
Fijaciones | Valores característicos - 1 escuadra por montaje [kN] | ||||||||
Ala A [kN] | Ala A | R1,k [kN] | R2,k [kN] | ||||||
Ctd. | Tipo | Ctd. | Tipo | Ctd. | Tipo | 1 mm de desplazamiento | 3 mm de desplazamiento | ||
EBCN40/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.93 | 0.93 | 2.3 |
EBCN50/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.93 | 0.93 | 2.3 |
EBCN60/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.93 | 0.93 | 2.3 |
EBCN70/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.93 | 0.93 | 2.3 |
EBCN80/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.87 | 0.87 | 2.3 |
EBCN90/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.81 | 0.81 | 2.3 |
EBCN100/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.75 | 0.75 | 2.3 |
EBCN110/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.65 | 0.72 | 2.3 |
EBCN120/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.54 | 0.69 | 2.3 |
EBCN130/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.47 | 0.67 | 2.3 |
EBCN140/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.44 | 0.63 | 2.3 |
EBCN150/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.38 | 0.58 | 2.3 |
EBCN160/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.35 | 0.55 | 2.3 |
EBCN170/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.3 | 0.51 | 2.3 |
EBCN180/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.26 | 0.48 | 2.3 |
EBCN190/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.24 | 0.46 | 2.3 |
EBCN200/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.2 | 0.42 | 2.3 |
EBCN210/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.19 | 0.41 | 2.3 |
EBCN220/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.17 | 0.38 | 2.3 |
EBCN230/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.15 | 0.36 | 2.3 |
EBCN240/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.14 | 0.33 | 2.3 |
EBCN250/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.13 | 0.31 | 2.3 |
EBCN260/2.5 | 2 | Screw Ø8.0x40 | 3 | Screw Ø5.0x40 | 1 | Ø8 | 0.11 | 0.26 | 2.3 |
Nota: El deslizamiento bajo carga se mide en el extremo de la escuadra.
Instalación
Montaje
Fijaciones
Cabrios de madera :
- 1 tirafondo LAG Ø8x50 mm + 2 tormillos CSA Ø5x35 o Ø5x40 antigiro
- 1 SSH Ø8,0x40 mm + 2 CSA Ø5x35 o Ø5x40 antigiro
Sobre hormigón :
- Anclaje FM 753 EVO M8-68/5 o anclaje FM-X5 HEX 8x80/10 si carga ligera y soporte regular
- Anclaje FM-753 CRACK 3DG M8x75/10 para entornos sísmicos
Elemento de soporte de mamposteria hueca :
- Anclaje de nailon FM-X5 HEX 8x80/10
- Anclaje químico : resina AT-HP o POLY-GP + varilla roscada LMAS M8-95/20 + tamiz SH M16-130.
Instalación
- Disposición de las escuadras : Marcar la posición de las escuadras en la pared y la posición a taladrar (agujero oblongo en la parte superior). Se requiere un mínimo de tres escuadras para longitudes de cabrios o montantes superiores a 80 cm. Por debajo de 80 cm, el número mínimo de escuadras es de 2. En ambos casos, las escuadras deben colocarse alternativamente a cada lado de la viga o montante. La separación de las escuadras a lo largo del marco (teniendo en cuenta las cargas de viento, la distancia entre ejes y la inercia de los dinteles o montantes) depende de la resistencia en servicio de las fijaciones en el muro soporte en cuestión y de la resistencia característica de las escuadras. La separación de las escuadras a lo largo del marco no puede superar 1,35 m, y se limitará a 1 m en el caso de perfiles en "L" o cuando se requieran disposiciones antisísmicas (Cahier CSTB 3725) y se limitará a 0,8 m cuando las escuadras no puedan escalonarse (por ejemplo, en el borde de un edificio, en los travesaños o en el extremo de una estructura de revestimiento). El voladizo en el extremo de la estructura no debe superar la cuarta parte de la luz entre dos escuadras sucesivas, con un máximo de 25 cm. Para determinar la disposición exacta de las escuadras, utilice nuestro software ITE Designer.
- Fijación de las escuadras : la fijación de la escuadra al soporte principal de hormigón se efectúa con un anclaje de Ø 8 mm posicionado en el ajugero oblongo superior.
- Aplicación del aislante térmico.
- Fijación de los cabios de madera: la fijación del cabrio a la escuadra se realiza por medio de un tirafondo Ø 8 mm y añadiendo 2 tornillos Ø 5 mm, asegurando así una «anti-rotación» del cabrio.
- Instalación eventual de una pantalla de lluvia.
- Fijación del paramento de revestimiento de fachada al armazón secundario.
