BTC

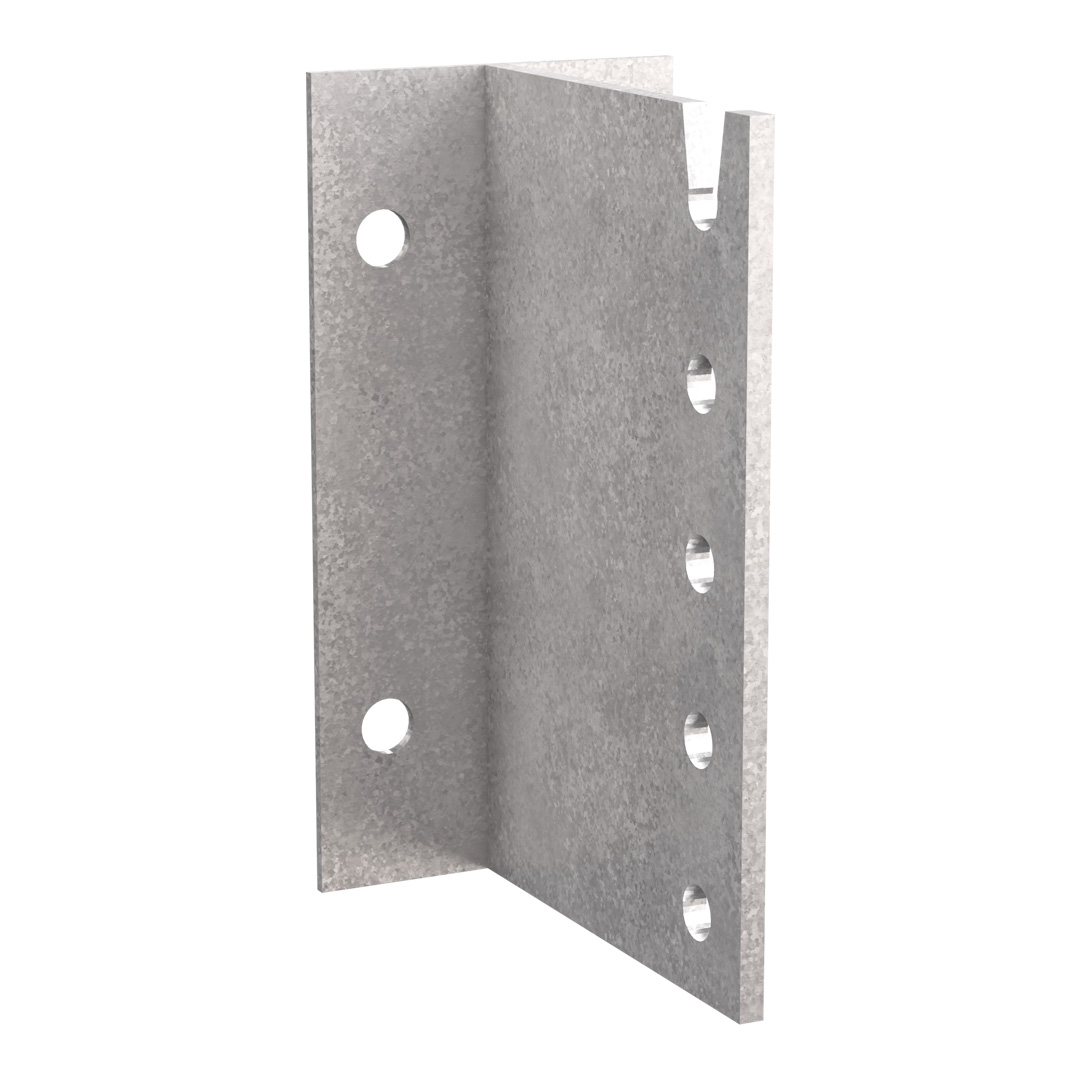

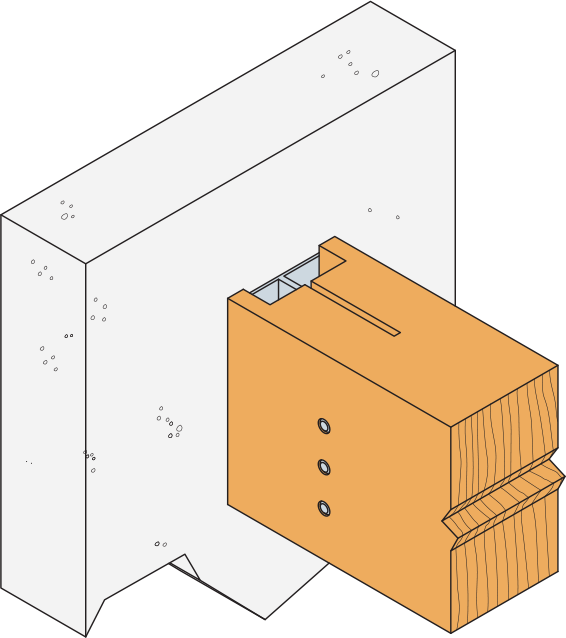

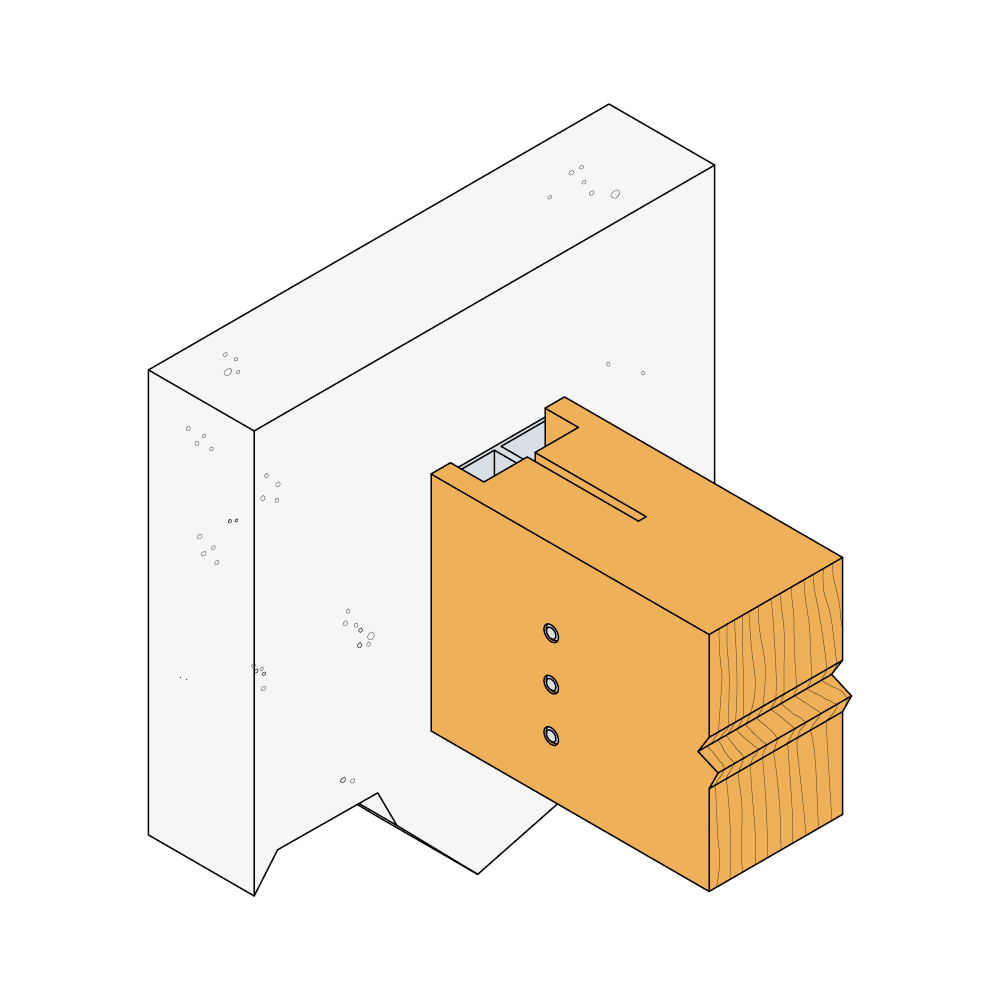

Estribo con alma interior

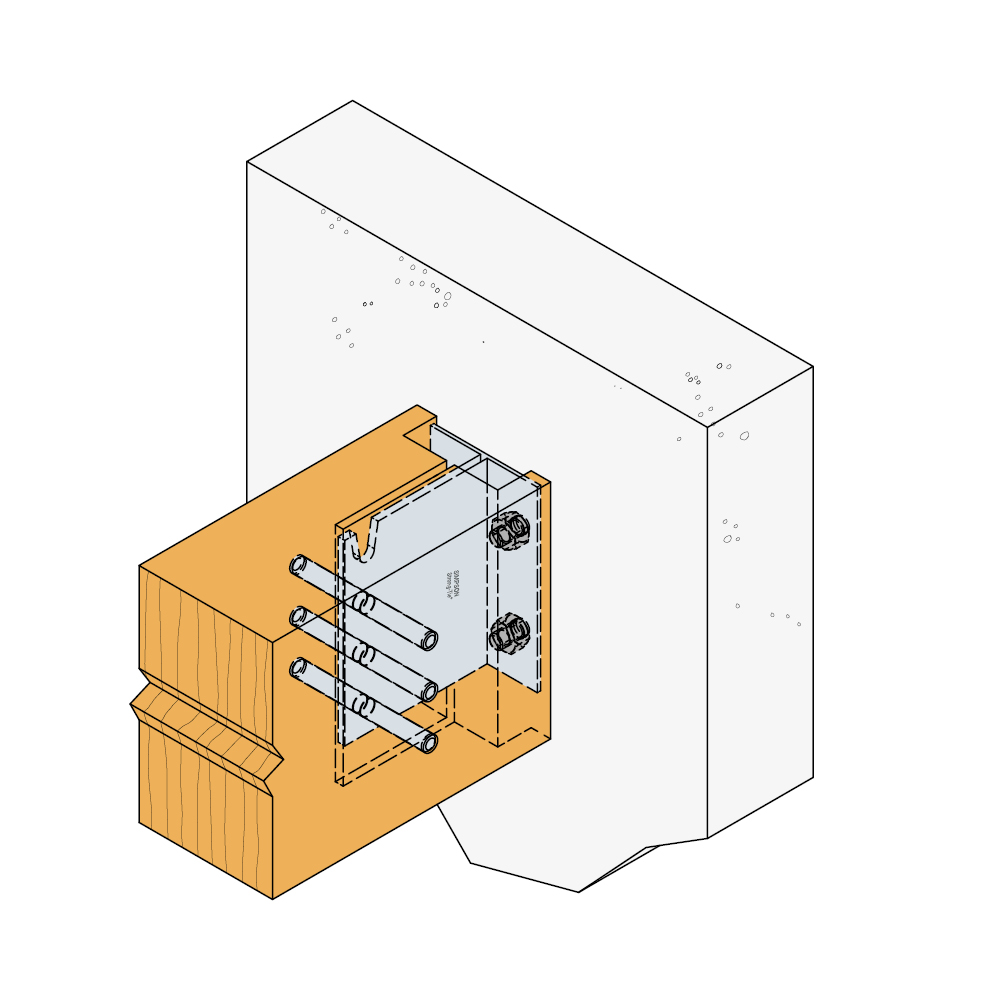

El estribo con alma interior BTC es un conector discreto que permite realizar fijaciones sobre soportes rígidos. El número de clavijas y de anclajes se puede elegir libremente según la carga aplicada. El estribo BTC permite soportar esfuerzos en las 3 direcciones. Por lo tanto, las uniones de vigas derramadas también se pueden realizar con simplicidad y seguridad.
Marcado CE
DITE
Clase de servicio 2
Acero electrocincado 20µm
Fuego R 60
EPD
Detalles de producto
Imagenes
Características
Aplicaciones
Datos técnicos
Dimensiones
Dimensiones y Valores Característicos
| Modelo | Dimensiones de la viga [mm] | Dimensiones y Valores Característicos [mm] | Agujeros soporte | Agujeros viga | Box Quantity | Peso [kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Altura | A | B | C | t1 | t2 | Ø14 | 40-A1-A2-A3 [mm] | Ø13 | |||
| Mín. | |||||||||||
| BTC120-B | 160 | 120 | 131 | 96 | 3 | 6 | 2 | 40 | 3 | 15 | 1 |
| BTC160-B | 200 | 160 | 131 | 96 | 3 | 6 | 4 | 40-80 | 4 | 15 | 1.3 |
| BTC200-B | 240 | 200 | 131 | 96 | 3 | 6 | 4 | 40-120 | 5 | 12 | 1.7 |
| BTC240-B | 280 | 240 | 131 | 96 | 3 | 6 | 4 | 40-160 | 6 | 10 | 2 |
| BTC280-B | 320 | 280 | 131 | 96 | 3 | 6 | 6 | 40-100-100 | 7 | 8 | 2.3 |
| BTC320-B | 360 | 320 | 131 | 96 | 3 | 6 | 6 | 40-120-120 | 8 | 6 | 2.7 |
| BTC360-B | 400 | 360 | 131 | 96 | 3 | 6 | 6 | 40-140-140 | 9 | 6 | 3 |
| BTC400-B | 440 | 400 | 131 | 96 | 3 | 6 | 8 | 40-120-120-80 | 10 | 6 | 3.3 |
| BTC440-B | 480 | 440 | 131 | 96 | 3 | 6 | 8 | 40-120-120-120 | 11 | 5 | 3.7 |
| BTC480-B | 520 | 480 | 131 | 96 | 3 | 6 | 8 | 40-120-120-160 | 12 | 5 | 4 |
| BTC520-B | 560 | 520 | 131 | 96 | 3 | 6 | 8 | 40-160-160-120 | 13 | 4 | 4.3 |
| BTC560-B | 600 | 560 | 131 | 96 | 3 | 6 | 8 | 40-160-160-160 | 14 | 4 | 4.7 |
| BTC600-B | 640 | 600 | 131 | 96 | 3 | 6 | 8 | 40-160-160-200 | 15 | 4 | 5 |
Notas: Los modelos BTC480, BTC520, BTC560 y BTC600 están disponibles bajo petición. Tiempo de entrega, contáctenos.

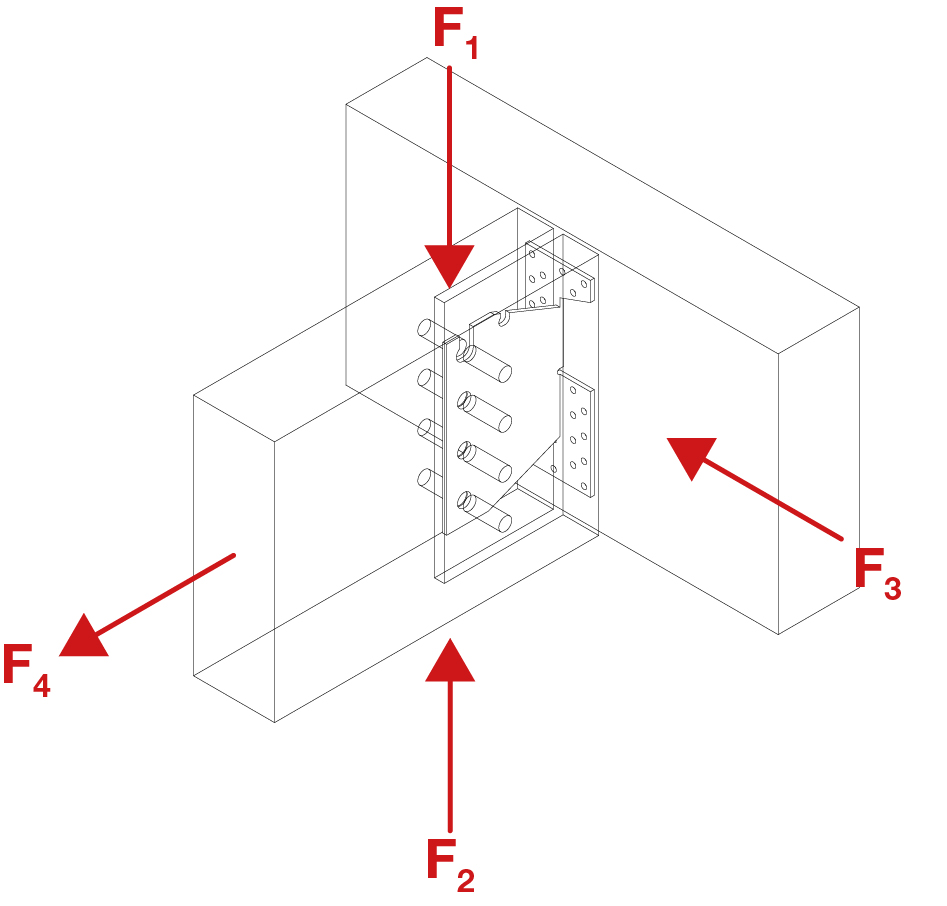

Valores Característicos - Madera sobre soporte rígido - R1,k y R2,k
| Modelo | Fijaciones | Valores característicos - Madera C24 [kN] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Soporte | Viga segundaria | R1,k | R2,k | |||||||||||||
| Cdad | Tipo | Cdad | Tipo | Longitud de clavijas [mm] | Longitud de clavijas [mm] | |||||||||||
| 80 | 100 | 120 | 140 | 160 | 180 | 80 | 100 | 120 | 140 | 160 | 180 | |||||
| BTC120-B | 2 | Ø 12 | 3 | STD12 | 11.5 | 12.7 | 14.2 | 15.8 | 17.2 | 17.2 | 7.7 | 8.5 | 9.5 | 10.5 | 11.5 | 11.5 |
| BTC160-B | 4 | Ø 12 | 4 | STD12 | 18.5 | 20.4 | 22.8 | 25.3 | 27.8 | 27.8 | 13.9 | 15.3 | 17.1 | 19 | 20.9 | 20.9 |
| BTC200-B | 4 | Ø 12 | 5 | STD12 | 26.7 | 29.4 | 32.7 | 36.4 | 40.3 | 40.3 | 21.4 | 23.5 | 26.2 | 29.1 | 32.2 | 32.2 |
| BTC240-B | 4 | Ø 12 | 6 | STD12 | 35.8 | 39.4 | 43.8 | 48.6 | 53.8 | 54.3 | 29.8 | 32.8 | 36.5 | 40.5 | 44.8 | 45.3 |
| BTC280-B | 6 | Ø 12 | 7 | STD12 | 45.6 | 50.1 | 55.6 | 61.7 | 68.3 | 69.4 | 39.1 | 42.9 | 47.7 | 52.9 | 58.5 | 59.5 |
| BTC320-B | 6 | Ø 12 | 8 | STD12 | 56 | 61.4 | 68.1 | 75.5 | 83.4 | 85.5 | 49 | 53.7 | 59.6 | 66.1 | 73 | 74.8 |
| BTC360-B | 6 | Ø 12 | 9 | STD12 | 66.8 | 73.1 | 80.9 | 89.6 | 99 | 102.2 | 59.4 | 65 | 71.9 | 79.6 | 88 | 90.8 |
| BTC400-B | 8 | Ø 12 | 10 | STD12 | 77.9 | 85.1 | 94 | 104.1 | 114.8 | 119.5 | 70.1 | 76.6 | 84.6 | 93.7 | 103.3 | 107.6 |
| BTC440-B | 8 | Ø 12 | 11 | STD12 | 89 | 97.2 | 107.3 | 118.7 | 130.9 | 133.3 | 81 | 88.4 | 97.5 | 107.9 | 119 | 121.2 |
| BTC480-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 92.1 | 100.4 | 110.6 | 122.3 | 134.8 | 134.8 |
| BTC520-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
| BTC560-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
| BTC600-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
Para cargas combinadas :
El valor R2,k se calcula como R2,k = R1,k x (n° de clavijas - 1) / (n° de clavijas).
La clavija superior no se considera para la resistencia al levantamiento porque se coloca en un agujero abierto.
La resistencia de los anclajes y su número deben verificarse de acuerdo con el ETE y el tipo de soporte. El número de anclajes dado en la tabla más arriba es un máximo. Si la resistencia de los anclajes es decisiva, será necesario considerarla para la conexión.
Valores Característicos - Madera sobre soporte rígido - R3,k y R4,k
| Modelo | Fijaciones | Valores característicos - Madera C24 [kN] | Fijaciones | Valores característicos - Madera C24 [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Soporte | Viga segundaria | R3,k | Soporte | Viga segundaria | R4,k | |||||||||||
| Cdad | Tipo | Cdad | Tipo | Longitud de clavijas [mm] | Cdad | Tipo | Cdad | Tipo | ||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 180 | ||||||||||
| BTC120-B | 2 | Ø 12 | 3 | STD12 | 2.6 | 2.9 | 3.5 | 4 | 4.5 | 5.2 | 5.3 | 2 | Ø 12 | 3 | STD12 | 6,7/kmod |
| BTC160-B | 4 | Ø 12 | 4 | STD12 | 3.2 | 3.9 | 4.4 | 5 | 5.9 | 6.5 | 7 | 4 | Ø 12 | 4 | STD12 | 13,4/kmod |
| BTC200-B | 4 | Ø 12 | 5 | STD12 | 4 | 4.9 | 5.5 | 6.3 | 7.2 | 7.8 | 8.8 | 4 | Ø 12 | 5 | STD12 | 13,4/kmod |
| BTC240-B | 4 | Ø 12 | 6 | STD12 | 4.8 | 5.7 | 6.6 | 7.5 | 8.4 | 9.1 | 10.4 | 4 | Ø 12 | 6 | STD12 | 13,4/kmod |
| BTC280-B | 6 | Ø 12 | 7 | STD12 | 5.6 | 6.5 | 7.6 | 8.7 | 9.6 | 10.4 | 11.9 | 6 | Ø 12 | 7 | STD12 | 20,1/kmod |
| BTC320-B | 6 | Ø 12 | 8 | STD12 | 6.4 | 7.3 | 8.6 | 9.7 | 10.8 | 11.8 | 13.4 | 6 | Ø 12 | 8 | STD12 | 20,1/kmod |
| BTC360-B | 6 | Ø 12 | 9 | STD12 | 7.2 | 8.1 | 9.5 | 10.8 | 12 | 13.2 | 14.9 | 6 | Ø 12 | 9 | STD12 | 20,1/kmod |
| BTC400-B | 8 | Ø 12 | 10 | STD12 | 8 | 8.9 | 10.5 | 11.9 | 13.2 | 14.7 | 16.4 | 8 | Ø 12 | 10 | STD12 | 26,8/kmod |
| BTC440-B | 8 | Ø 12 | 11 | STD12 | 8.8 | 9.7 | 11.4 | 13 | 14.4 | 16.1 | 17.8 | 8 | Ø 12 | 11 | STD12 | 26,8/kmod |
| BTC480-B | 8 | Ø 12 | 12 | STD12 | 9.6 | 10.6 | 12.4 | 14.1 | 15.6 | 17.6 | 19.3 | 8 | Ø 12 | 12 | STD12 | 26,8/kmod |
| BTC520-B | 8 | Ø 12 | 12 | STD12 | 10.4 | 11.4 | 13.3 | 15.1 | 16.8 | 19.1 | 20.8 | 8 | Ø 12 | 12 | STD12 | 26,8/kmod |
| BTC560-B | 8 | Ø 12 | 12 | STD12 | 11.2 | 12.3 | 14.3 | 16.2 | 18 | 20.5 | 22.3 | 8 | Ø 12 | 12 | STD12 | 26,8/kmod |
| BTC600-B | 8 | Ø 12 | 12 | STD12 | 12 | 13.2 | 15.2 | 17.3 | 19.2 | 22 | 23.8 | 8 | Ø 12 | 12 | STD12 | 26,8/kmod |
La resistencia de los anclajes y su número deben verificarse de acuerdo con el ETE y el tipo de soporte. El número de anclajes dado en la tabla más arriba es un máximo. Si la resistencia de los anclajes es decisiva, será necesario considerarla para la conexión.
