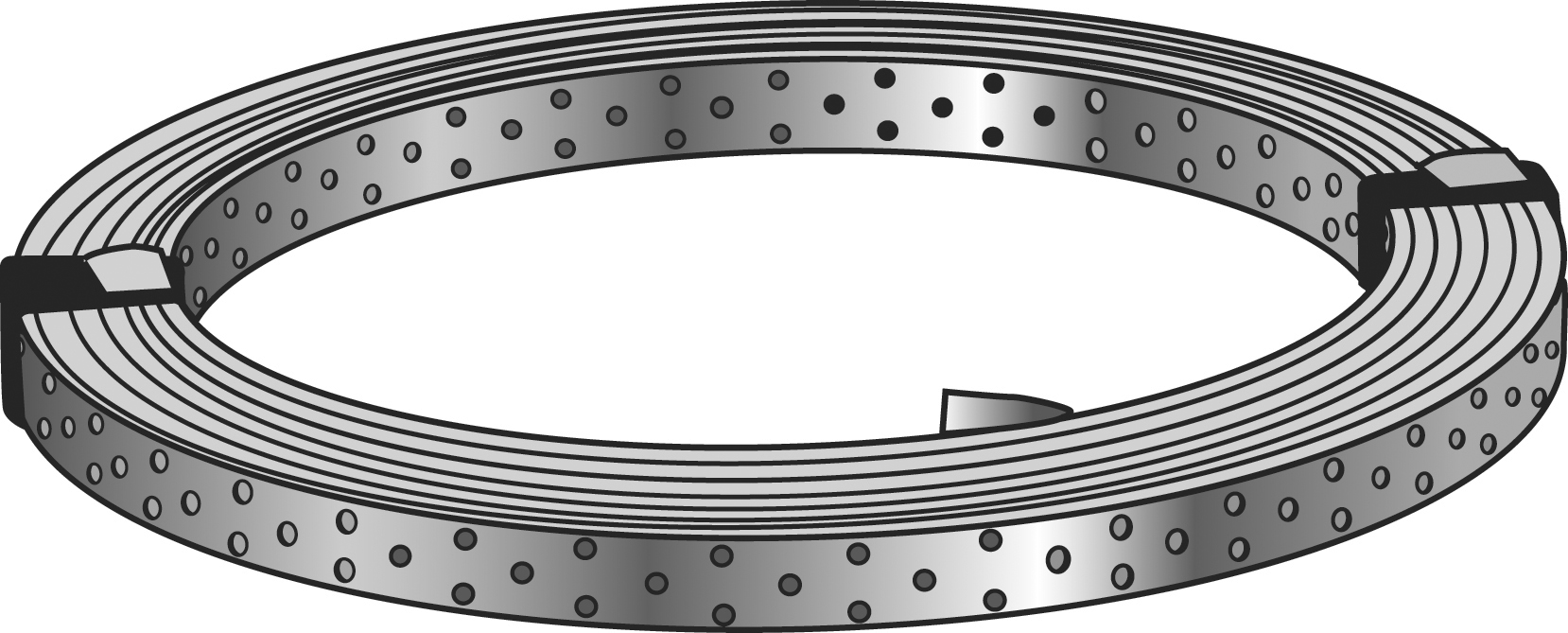

FPIX

Flejes perforados - Inox A2

Los flejes aportan respuestas a los problemas de flecha (deformación) de las estructuras. Están especialmente diseñados para las cerchas. Asimismo, pueden utilizarse en numerosos tipos de instalaciones.

Marcado CE
Clase de servicio 3
Acero inoxidable A2
Exterior

Detalles de producto

Imagenes

Características

Materia

  • Acero inoxidable A2 según NF EN 10088,
  • Espesor : 1 hasta 2 mm según los modelos.

Ventajas

  • Flexibilidad de instalación,
  • Utilización en entornos agresivos.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada, acero y hormigón,
  • Elemento secundario : madera maciza, madera compuesta, madera laminada, acero o PVC.

Campos de aplicación

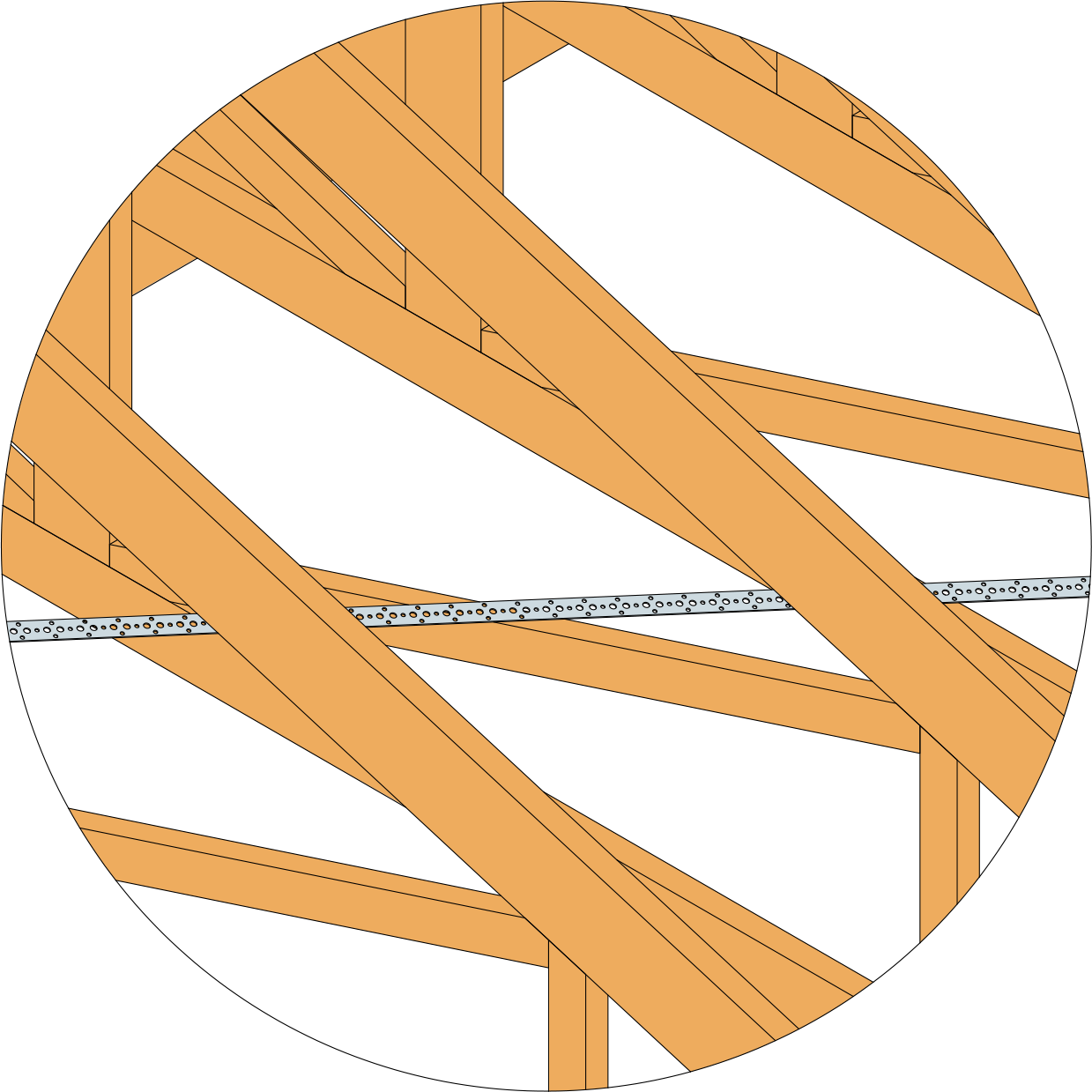

  • Sistema antiflecha (antideformación) para estructuras y revestimientos de madera,
  • Fijación de recubrimientos,
  • Realización de diferentes uniones,
  • Aplicación de cargas al levantamiento.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones Agujeros Sección mínima [mm²]
A [mm] B [m] t [mm] Tamaño Tamaño

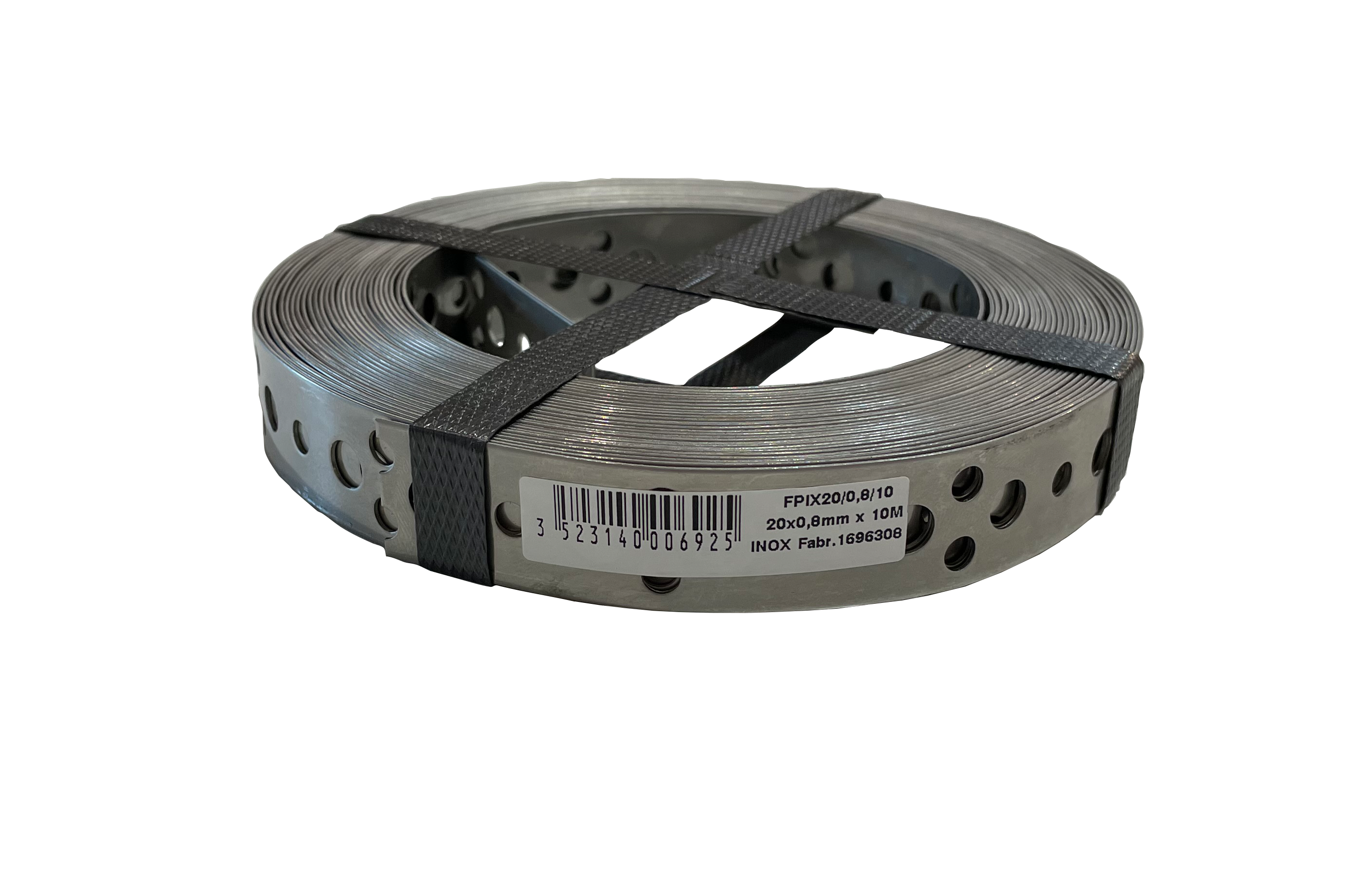

FPIX20/0.8/1020100.8Ø5Ø78
FPIX30/1.5/2530251.5Ø5Ø830
FPIX40/2/2540252Ø5Ø860

Prestaciones del producto

Modelo Valores Característicos - Madera C24 [kN]
R1,k*
Valor máximo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
FPIX20/0.8/103,9 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FPIX30/1.5/2512,3 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FPIX40/2/2521,8 / kmod1,66 x n1,83 x n2,22 x n2,36 x n

* R1,k se calcula a partir de las capacidades de las puntas, y no debe exceder el valor máximo.

n = número efectivo de puntas en una línea según el Eurocódigo 5 8.3.1.1 (8)

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas de acero inoxidable PCRIX Ø4,0.

Sobre hormigón :

  • Anclajes mecánicos de expansión,
  • Anclajes químicos.

Sobre acero :

  • Pernos,
  • Remaches,
  • Pernos HR.

Instalación

Utilización de un tensor para flejes BANSTR :

  1. Clave el fleje en uno de los elementos de madera.
  2. Tense el fleje en el elemento siguiente mediante la herramienta BANSTR.
  3. Clave el fleje en este elemento de madera.
  4. Repita la operación hasta alcanzar el último elemento y clave el último fleje.

Utilización de un tensor para flejes FMBS :

  1. Clave una primera sección de fleje en uno de los elementos de madera.
  2. Clave una segunda sección de fleje en un segundo elemento de madera.
  3. Fije el otro extremo de estos dos flejes al tensor FMBS para asociarlos al centro de la diagonal.
  4. Ajuste el paso del tornillo para apretar el conjunto.
