Pilar :

• Tornillo de fijación negro de Ø6 x 40 mm.

Pletina :

• Anclaje mecánico : pasador FM-753 3DG M10X75/5,
• Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25,
• Fijación sobre madera : tirafondo LAG Ø10x80.

No conviene utilizar la gama de jardín para aplicaciones estructurales sometidas a cargas elevadas (viento, ...). Las estructuras deben estar correctamente diseñadas e instaladas para garantizar la aplicación de cargas laterales producidas por el viento (contrafuertes).

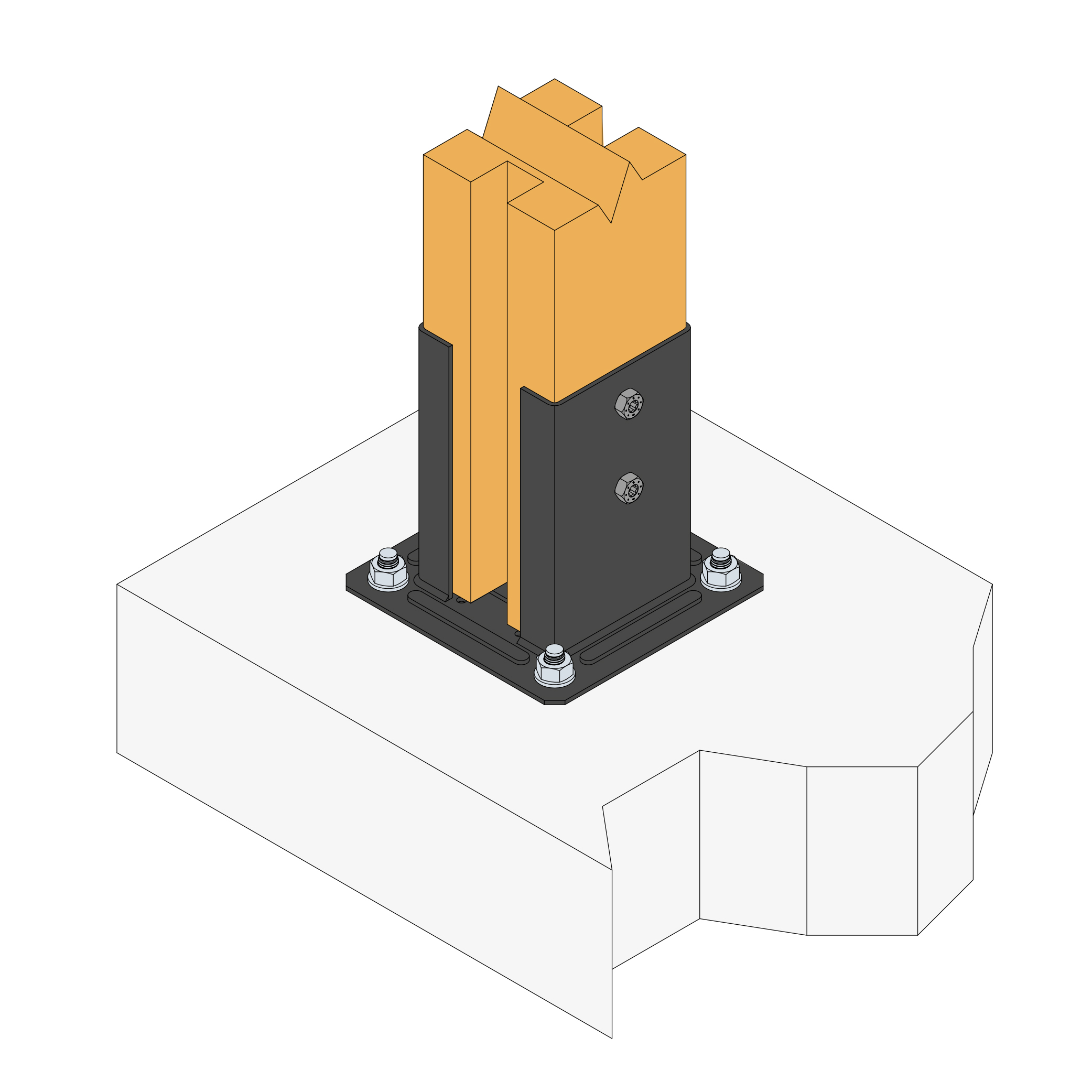

Parte baja :
1. Posicionar el pie de pilar en la estructura.
2. Identificar la posición de los anclajes en el soporte.
3. Perforar el soporte verticalmente al diámetro y profundidad recomendados para las fijaciones elegidas.
4. Fijar la pletina en el soporte con las fijaciones seleccionadas.

Parte superior :
1. Colocar el pilar en el pie de pilar.
2. Fijar el pilar en el pie de pilar con los tornillos suministrados.
3. Colocar la tapa en la parte superior del pilar.
4. Fijar la tapa al poste con los tornillos provistos.
