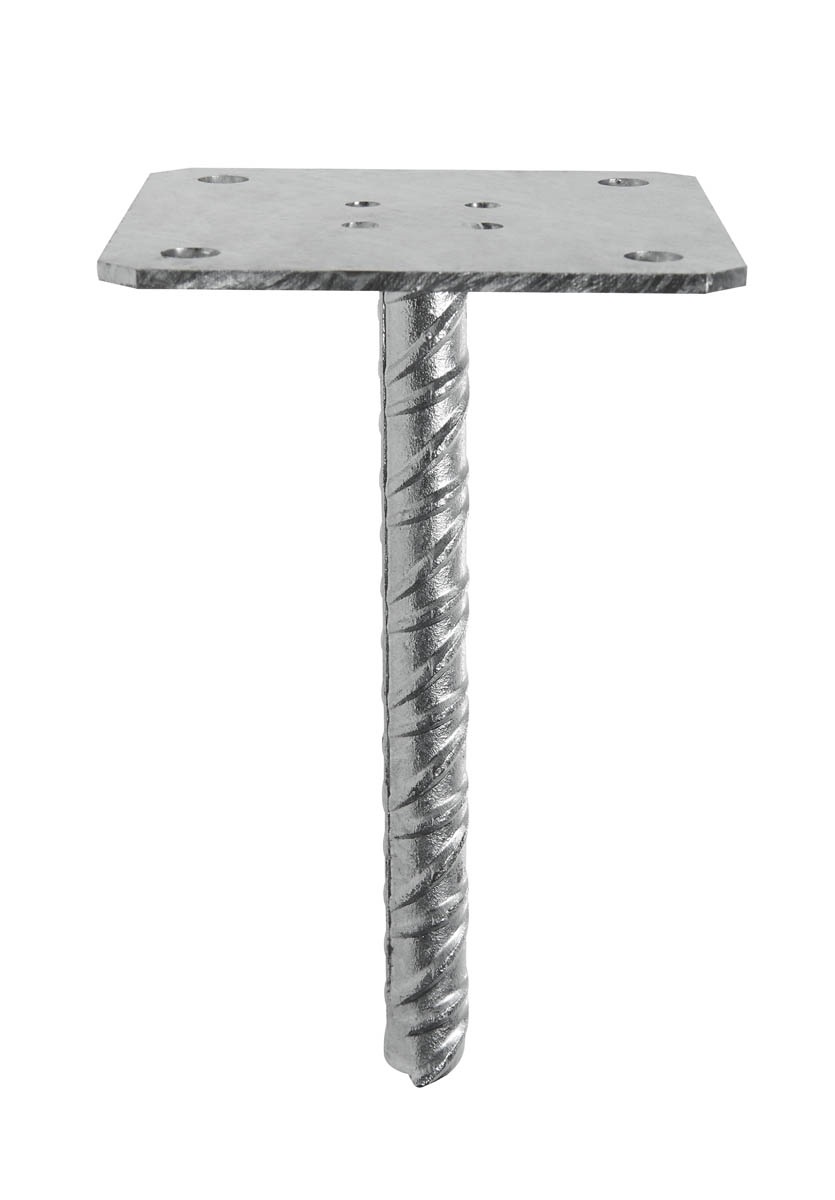

PPSP

Pies de pilar con pletina simple para anclar

Este tipo de pletina se utiliza para anclar el pilar y evitar sur putrefacción.

Ficha técnica

Marcado CE

DITE

Clase de servicio 3

Exterior

Acero galvanizado

Detalles de producto

Imagenes

Características

Materia

Acero S235JR según NF EN 10025,
Galvanizado en caliente según NF EN ISO 1461.

Ventajas

Varias dimensiones de pletinas disponibles para adaptarse a las secciones de pilares de madera,
Altura regulable gracias a la varilla que sellar.

Aplicaciones

Soporte

Elemento principal : hormigón,
Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

Pilares de tejadillos,
Pilares de pérgolas,
Pilares de verandas.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	Dimensiones y Valores Característicos [mm]					Agujeros pletina superior
Modelo	A	B	F	G	t	Ø11	Ø12
PPSP70	70	70	200	16	4	4	-
PPSP90	90	90	200	16	4	4	-
PPSP100	100	100	200	20	4	-	4
PPSP130	130	130	200	20	4	-	4

Valores característicos simplificados - Madera sobre hormigón

Modelo	Fijaciones		Valores Característicos simplificados - Madera C24 [kN]
	Sobre pilar		R_1,k**
	Cdad	Tipo	R_1,k**
PPSP70	4	Ø10	32.8
PPSP90	4	Ø10	34.9
PPSP100	4	Ø10	44.2
PPSP130	4	Ø10	44.2

** Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (kmod = 0,7). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

Characteristic capacities - Timber to concrete

Modelo	Fijaciones		Characteristic capacities - Timber C24
	Sobre pilar		R_1,k
	Cdad	Tipo	R_1,k
PPSP70	4	Ø10	min (29,4/kmod^0,5 ; 30,4/kmod)
PPSP90	4	Ø10	min (31,2/kmod^0,5 ; 30,4/kmod)
PPSP100	4	Ø10	min (39,7/kmod^0,5 ; 41,2/kmod)
PPSP130	4	Ø10	min (39,7/kmod^0,5 ; 41,2/kmod)

Instalación

Montaje

Fijaciones

Sobre el pilar :

Tirafondos de Ø 10 mm.
Tornillos SSH Ø10x 80 mm

Sobre el hormigón :

Anclaje de la varilla para hormigón con resina AT-HP.

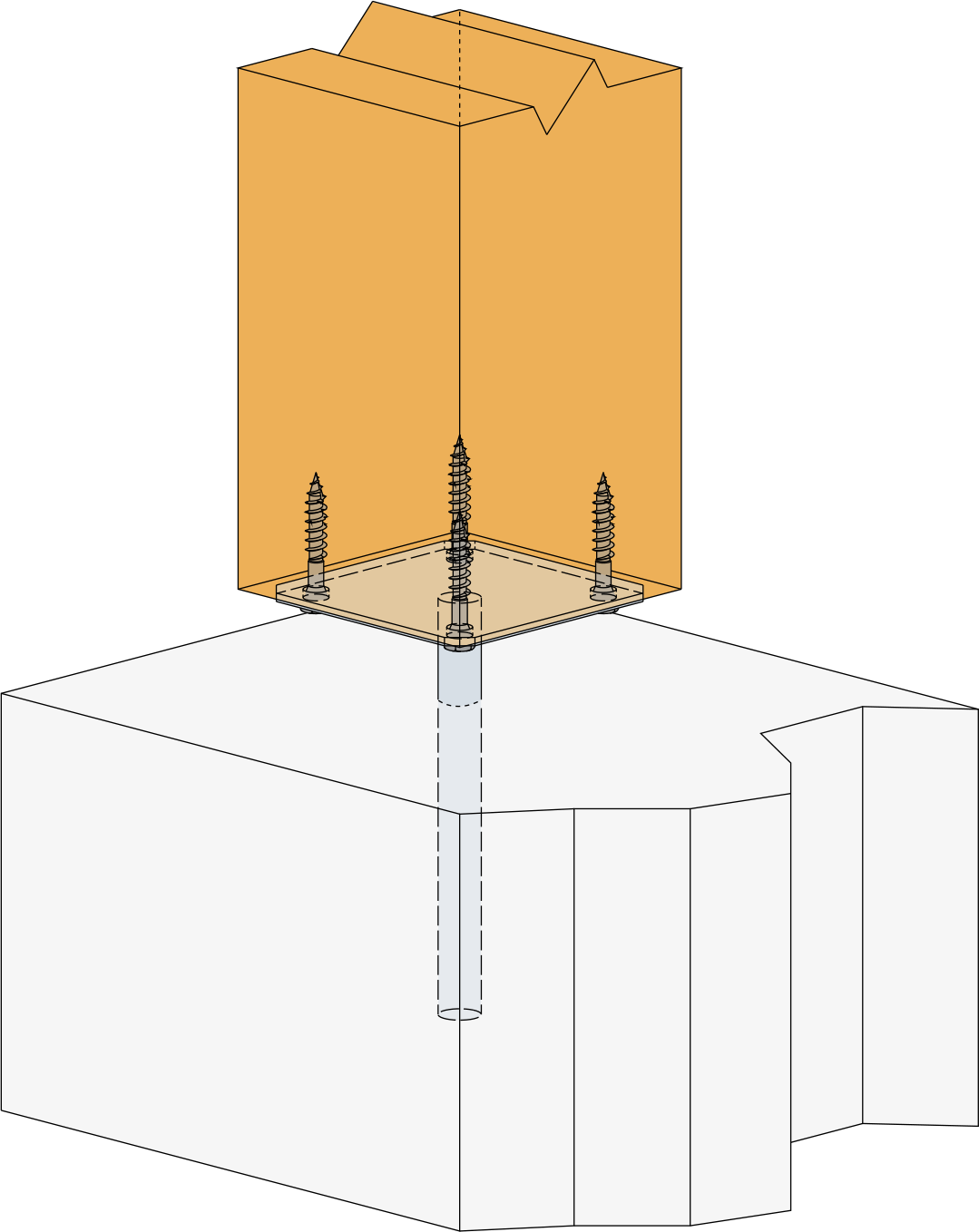

Instalación

Parte superior :

Coloque la pletina superior del pie de pilar bajo el pilar.
Fije esta pletina al pilar con la ayuda de tirafondos LAG (es necesario una perforación previa).

Parte inferior :

Fije el pie de pilar al pilar.
Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados.
Coloque el pilar y finalice la fijación al suelo con la ayuda del anclaje.
El pie de pilar también puede introducirse en el hormigón en el momento en que se vierte dicho hormigón.

Certificación

Declaración de prestaciones (DoP)

es-dop-e07-0285-07.pdf (102.22 KB)

2020-05-18

es-dop-e07-0285-06.pdf (120.75 KB)

2019-05-23

es-dop-e07-0285-issue-5.pdf (118.13 KB)

2018-07-03

es-dop-e07-0285-issue-4.pdf (119.62 KB)

2013-04-30

es-dop-e07-0285-issue-2.pdf (78.28 KB)

2013-03-01

21a33b33dbf01a6697629ef56c0f07d535fa77e8.pdf (77.64 KB)

Idoneidad Técnica Europeo (ETA)

eta-07-0285-2021-12-09.pdf (8.11 MB)

2018-06-12

eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)
