Conexiones para ensambladuras de madera
Uniones ocultas
TPSN

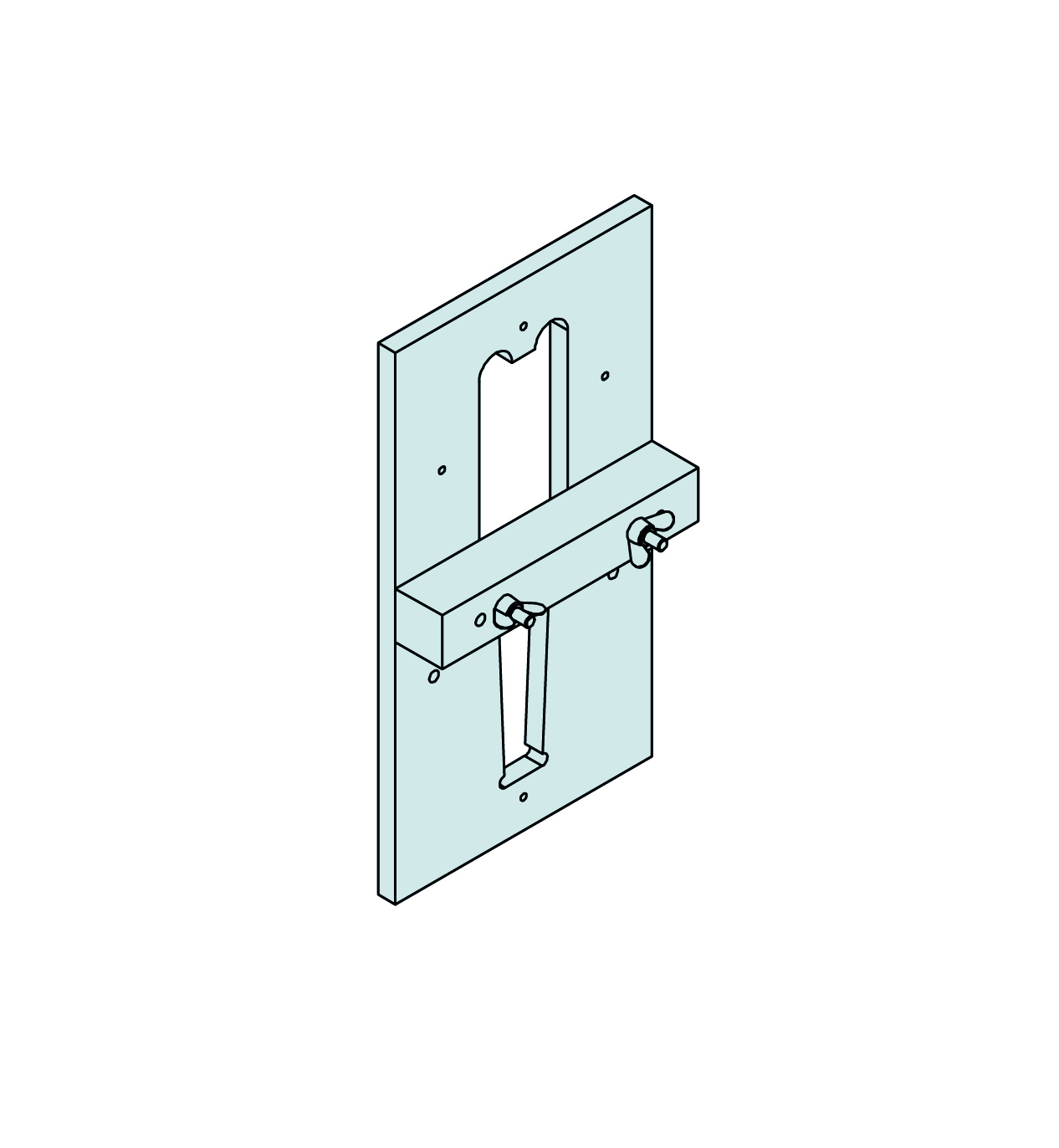

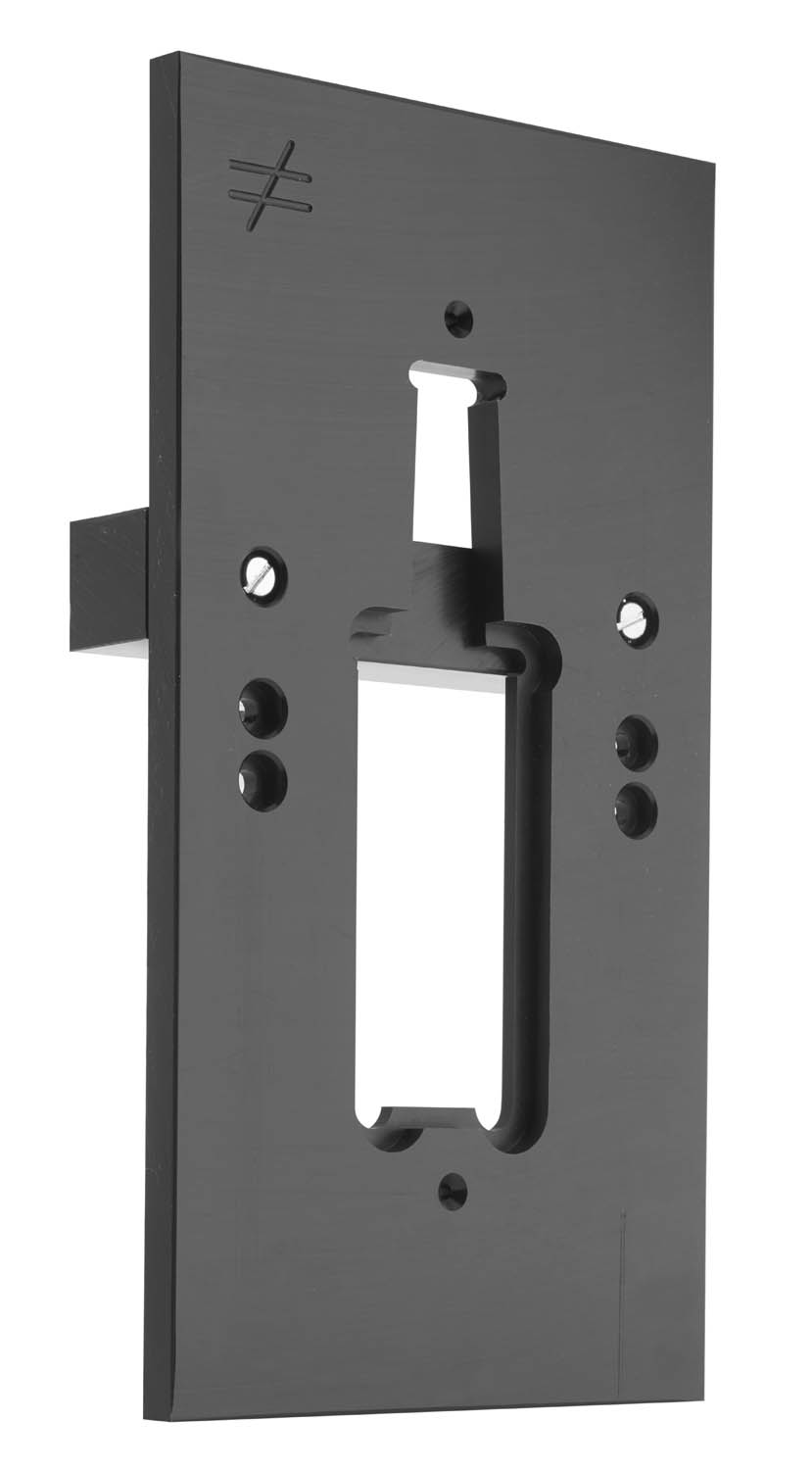

Plantilla de fresado para los estribos de cola de milano ETSN

La plantilla TPSN está diseñada para realizar el fresado necesario durante la colocación del estribo de cola de milano ETSN y para sujetar las piezas mientras las atornilla.

Ficha técnica

Detalles de producto

Imagenes


Características

Materia

  • Poliuretano de alta densidad, color negro.

Información

  • El TPSN180 se utiliza para los estribos ETSN100 ETSN130 y ETSN180,
  • Dimensiones del fresado :
ETSNAnchura de fresadoAltura de fresadoProfundidad de fresado
1006010012
1306513012
1807518012



 Fresa
 ETSNCara de la plantilla10121416
Ø Casquillo copiadorETSN10Cara 224/25/262728/29/3030
Cara 128/29/30---
ETSN130Cara 2202224/2525/26/27
Cara 12425/26/2727/28/2930
ETSN180Cara 11415/16/1717/18/1920
  • La cara de la plantilla está indicada en el manual de utilización.

Aplicaciones

Campos de aplicación

  • Instalación del ETSN en una viga horizontal o un pilar.



Datos técnicos

Dimensiones


Suitability

Modelo Jig Suitable with
Dimensiones [mm]
A B Thickness.
TPSN41022015ETSN100 ETSN130 ETSN180
