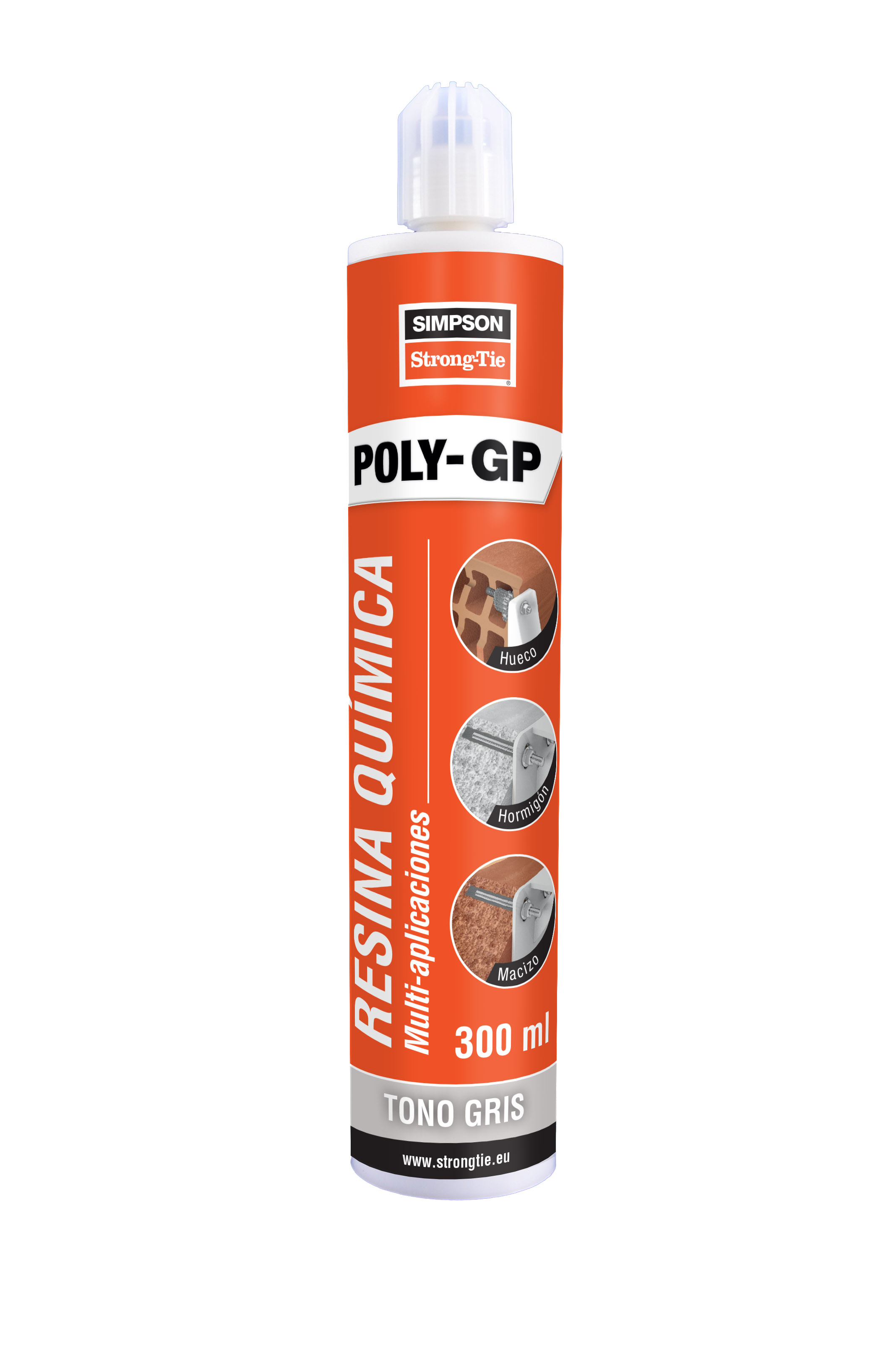

POLY-GP

Resina para múltiples materiales

Anclaje químico para cargas medias en mampostería maciza y hueca.

Ficha técnica

Marcado CE

DITE

Utilizable en medio húmedo

Interior

Exterior

Distancia al borde y entre ejes

Detalles de producto

Imagenes

Características

Materia

Resina de poliéster,
Varilla roscada LMAS : acero electrocincado y acero inoxidable A4-70.

Ventajas

Montaje rápido : ahorro de tiempo para el usuario,
Puede utilizarse en interiores,
Sujeción excelente a lo largo del tiempo.
2 boquillas proporcionada.
Se puede utilizar en hueco inundado (excepto agua de mar)

Aplicaciones

Soporte

Ladrillo,
Piedra sillar,
Hormigón celular.

Campos de aplicación

Persianas, goznes de postigos,
Sistemas de climatización de agua, calentadores,
Antenas,
Escuadras para revestimientos.

Datos técnicos

Referencias

Modelo	Informaciones
Modelo	Color gris	Color beige	Contenido [ml]	Peso [kg]	Cantidad por caja [pcs]
POLYGP300G-FR	x	-	300	0.586	12
POLYGP300B-FR	-	x	300	0.586	12
POLYGP420B-FR	-	x	420	0.842	12

Resistencia estructural - tracción - NRd [kN] - Acero al carbono 5.8

Modelo	Resistencia estructural – N_Rd – Acero al carbono 5.8 [kN]
	Hormigón no agrietado
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GP + LMAS M8	4.6	5	5.3	5.5	6.9	7.4	7.9	8.2
POLY-GP + LMAS M12	10	10.9	11.6	12	15.1	16.3	17.3	17.9
POLY-GP + LMAS M16	14.3	15.4	16.4	17	21.4	23.2	24.7	25.5

Hormigón:

1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE. El esquema de carga es válido para hormigón no reforzado y hormigón armado con refuerzos espaciados en s ≥ 15 cm (independientemente del diámetro) o con refuerzos espaciados en s ≥ 10 cm, si el diámetro de los refuerzos es menor o igual a 10 mm.

2. El esquema de cizallamiento se basa en un anclaje unitario sin influencia de los bordes. Para anclajes cerca de los bordes (c ≤ max [10 hef; 60d]), se debe comprobar la rotura del borde de la losa según el ETAG001, Anexo C, método A.

3. Se considera que el hormigón no está agrietado cuando la tensión dentro del hormigón es igual σL + σR ≤ 0. En ausencia de una verificación detallada, σR = 3N/mm² (σL corresponde a la tensión dentro del hormigón resultante de cargas externas, incluidas las cargas de los anclajes).

Resistencia estructural - tracción - NRd [kN] - Acero inoxidable A4-70

Modelo	Resistencia estructural - N_Rd- Acero inoxidable A4-70 [kN]
	Hormigón no agrietado
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GP + LMAS M8	4.6	5	5.3	5.5	6.9	7.4	7.9	8.2
POLY-GP + LMAS M12	10	10.9	11.6	12	15.1	16.3	17.3	17.9
POLY-GP + LMAS M16	14.3	15.4	16.4	17	21.4	23.2	24.7	25.5

Hormigón:

Resistencia estructural - Cizalladura - NRd [kN] - Acero al carbono 5.8

Modelo	Resistencia estructural – V_Rd – Acero al carbono 5.8 [kN]
	Hormigón no agrietado
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GP + LMAS M8	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2
POLY-GP + LMAS M12	16.8	16.8	16.8	16.8	16.8	16.8	16.8	16.8
POLY-GP + LMAS M16	31.2	31.2	31.2	31.2	31.2	31.2	31.2	31.2

Hormigón:

Resistencia estructural - cizalladura - NRd [kN] - Acero inoxidable A4-70

Modelo	Resistencia estructural – V_Rd – Acero inoxidable A4-70 [kN]
	Hormigón no agrietado
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GP + LMAS M8	8.3	8.3	8.3	8.3	8.3	8.3	8.3	8.3
POLY-GP + LMAS M12	19.2	19.2	19.2	19.2	19.2	19.2	19.2	19.2
POLY-GP + LMAS M16	34.3	34.3	34.3	34.3	35.3	35.3	35.3	35.3

Hormigón:

Resistencia estructural - Momento de flexión - MRd [Nm]

Modelo	Resistencia estructural - Momento de flexión - M_Rd [Nm]
Modelo	Acero al carbono 5.8	Acero inoxidable A4-70
POLY-GP + LMAS M8	15.2	16.7
POLY-GP + LMAS M12	52.8	59
POLY-GP + LMAS M16	133.6	149.4

Hormigón:

Resistencia estructural – hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Acero al carbono ≥ 4.6 / Acero inoxidable ≥ A2-70

Modelo	Resistencia estructural – hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Acero al carbono ≥ 4.6 / Acero inoxidable ≥ A2-70
	h_ef = 80 mm (≤ M8) or 85 mm ( ≥ M10)
	Tracción - N_Rd [kN]		Cizalladura - VRd [kN]
	Ladrillo macizo	Ladrillo hueco	Ladrillo macizo	Ladrillo hueco
POLY-GP + LMAS M6	1.6	0.8	2.4	0.8
POLY-GP + LMAS M8	1.6	0.8	2.4	0.8
POLY-GP + LMAS M12	1.6	0.8	2.8	0.8

Albañilería :

1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE.

2. Para cargas combinadas en tracción y cizallamiento, los grupos de anclaje con influencia de las distancias entre borde, se deben calcular según el TR054 método A. Para más detalles ver ETE.

3. Rango de temperatura: -40°C/+40°C (T_media = +24°C)

4. Coeficiente β para las pruebas in situ según Guía de DITE 029 ver ETE-19/0642; Anexo C2

5. Movimientos bajo carga de servicio: ver ETE-19/0642; anexos C2 & C3.

Resistencia estructural - Momento de flexión - MRd [Nm]

Modelo	Resistencia estructural - Momento de flexión - MRd [Nm] [Nm]
Modelo	Acero al carbono 5.8	Acero al carbono 5.8	Acero inoxidable ≥ A2-70
POLY-GP + LMAS M6	6.4	9.6	7.1
POLY-GP + LMAS M8	15.2	24	16.7
POLY-GP + LMAS M12	52.8	84	59

Albañilería :

1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE.

2. Para cargas combinadas en tracción y cizallamiento, los grupos de anclaje con influencia de las distancias entre borde, se deben calcular según el TR054 método A. Para más detalles ver ETE.

3. Rango de temperatura: -40°C/+40°C (T_media = +24°C)

4. Coeficiente β para las pruebas in situ según Guía de DITE 029 ver ETE-19/0642; Anexo C2

5. Movimientos bajo carga de servicio: ver ETE-19/0642; anexos C2 & C3.

Instalación

Montaje

Tiempos de montaje

Temperatura [°C]	-5°C	0°C	5°C	10°C	15°C	20°C	30°C
Tiempo de curado	25min	15min	12min	8min	7min	4min	2min
Tiempo hasta la solicitación	4h00	3h00	2h30	1h15	55min	30min	20min

Perfore.

Cepille.

Introduzca un tamiz.

Llene el orificio desde el fondo hacia el exterior, inyectando con la boquilla una dosis de producto en cada movimiento.

Inserte la varilla girándola lentamente.

Fije el anclaje una vez haya transcurrido el tiempo de solicitación.

Perfore.

Limpie el orificio con un cepillo e insuflando aire, según lo especificado en el cartucho.

Llene entre 1/2 y 2/3 del orificio desde el fondo hacia el exterior, inyectando cada vez una dosis de producto con la boquilla.

Introduzca la varilla LMAS, girándola lentamente de izquierda a derecha. Ajústela.

Fije el anclaje una vez haya transcurrido el tiempo de solicitación.

Parámetros de instalación - Hormigon

Modelo	Parámetros de instalación - Hormigon
Modelo	Ø perforación [d₀] [mm]	Ø máx. del agujero de fijación [d_f] [mm]	Profundidad del agujero (8d) [h₀=h_ef=8d] [mm]	Profundidad del agujero (12d) [h₀=h_ef=12d] [mm]	Apertura de la llave en superficie plana [SW]	Par de apriete [T_inst] [Nm]
POLY-GP + LMAS M8	10	9	64	96	13	8
POLY-GP + LMAS M12	14	14	96	144	19	15
POLY-GP + LMAS M16	18	18	128	192	24	25

Distancia entre centros, distancia al borde y espesor - Hormigón

Modelo	Distancia entre centros, distancia al borde y espesor - Hormigón
	Profundidad de incrustación (8d) [h_ef,8d] [mm]	Espaciamiento característico para h_ef,8d [S_cr,N] [mm]	Distancia de borde característica para h_ef,8d [c_cr,N] [mm]	Espesor mínimo para h_ef,8d [h_min] [mm]	Profundidad de incrustación (12d) [h_ef,12d] [mm]	Espaciamiento característico para h_ef,12d [S_cr,N] [mm]	Distancia de borde característica para h_ef,12d [c_cr,N] [mm]	Espesor mínimo para h_ef,12d [h_min] [mm]	Espaciamiento min. [S_min] [mm]		Distancia al borde min. [C_min] [mm]
	Profundidad de incrustación (8d) [h_ef,8d] [mm]	Espaciamiento característico para h_ef,8d [S_cr,N] [mm]		Espesor mínimo para h_ef,8d [h_min] [mm]	Profundidad de incrustación (12d) [h_ef,12d] [mm]	Espaciamiento característico para h_ef,12d [S_cr,N] [mm]		Espesor mínimo para h_ef,12d [h_min] [mm]	8d	12d	8d	12d
POLY-GP + LMAS M8	64	192	96	100	96	288	144	126	32	48	32	48
POLY-GP + LMAS M12	96	288	144	126	144	432	216	174	48	72	48	72
POLY-GP + LMAS M16	128	384	192	158	192	576	288	222	64	96	64	96

Parámetros de instalación - Mampostería - Ladrillo macizo

Modelo	Parámetros de instalación - Mampostería - Ladrillo macizo
Modelo	Ø del agujero [d₀] [mm]	Espesor máx. de la pieza a fijar [d_f] [mm]	Prof. de la perforación [h₁] [mm]	Par de apriete [T_inst] [Nm]
POLY-GP + LMAS M6	8	7	85	2
POLY-GP + LMAS M8	10	9	85	2
POLY-GP + LMAS M12	14	14	90	2

Parámetros de instalación - Mampostería - Ladrillo hueco

Modelo	Parámetros de instalación - Mampostería - Ladrillo hueco
Modelo	Ø del agujero [d₀] [mm]	Espesor máx. de la pieza a fijar [d_f] [mm]	Espesor máx. de la pieza a fijar [h₁] [mm]	Par de apriete [T_inst] [Nm]
POLY-GP + LMAS M6	12	7	85	1.5
POLY-GP + LMAS M8	12	9	85	1.5
POLY-GP + LMAS M12	16	14	90	1.5

Distancia entre centros, distancia al borde y espesor - Ladrillo macizo

Modelo	Distancia entre centros, distancia al borde y espesor - Ladrillo macizo
	Espaciamiento min. [S_min] [mm]			Distancia al borde min. [C_min] [mm]
	s_cr,N = s_min	s_cr,N ∥ = s_min ∥	s_cr,N ^T = s_min ^T	c_cr,N = c_min
POLY-GP + LMAS M6	240	-	-	120
POLY-GP + LMAS M8	240	-	-	120
POLY-GP + LMAS M12	255	-	-	127.5

Spacing, edge distances and member thickness – Masonry – Hollow masonry

Modelo	Spacing, edge distance and member thickness - Hollow masonry
	Min. spacing [S_min] [mm]			Min. edge distance [C_min] [mm]
	s_cr,N = s_min	s_cr,N ∥ = s_min ∥	s_cr,N^T = s_min^T	c_cr,N = c_min
POLY-GP + LMAS M6	-	250	120	100
POLY-GP + LMAS M8	-	250	120	100
POLY-GP + LMAS M12	-	250	120	100

Certificación

Seleccione uno de nuestros sitios web

Conexiones para ensambladuras de madera

Puntas y tornillos

Anclajes

Quik Drive®

Detalles de producto

Imagenes

Características

Materia

Ventajas

Aplicaciones

Soporte

Campos de aplicación

Datos técnicos

Referencias

Resistencia estructural - tracción - NRd [kN] - Acero al carbono 5.8

Resistencia estructural - tracción - NRd [kN] - Acero inoxidable A4-70

Resistencia estructural - Cizalladura - NRd [kN] - Acero al carbono 5.8

Resistencia estructural - cizalladura - NRd [kN] - Acero inoxidable A4-70

Resistencia estructural - Momento de flexión - MRd [Nm]

Resistencia estructural – hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Acero al carbono ≥ 4.6 / Acero inoxidable ≥ A2-70

Resistencia estructural - Momento de flexión - MRd [Nm]

Instalación

Montaje

Tiempos de montaje

Parámetros de instalación - Hormigon

Distancia entre centros, distancia al borde y espesor - Hormigón

Parámetros de instalación - Mampostería - Ladrillo macizo

Parámetros de instalación - Mampostería - Ladrillo hueco

Distancia entre centros, distancia al borde y espesor - Ladrillo macizo

Spacing, edge distances and member thickness – Masonry – Hollow masonry

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)

Ficha de datos de seguridad (MSDS)
