ZS

Sujeción para vigas en l

Las sujeciones ZS aseguran la fijación de los tirantes entre las vigas en l en las configuraciones de las soleras.



Ficha técnica
Marcado CE
DITE
Clase de servicio 2
Acero electrocincado 20µm

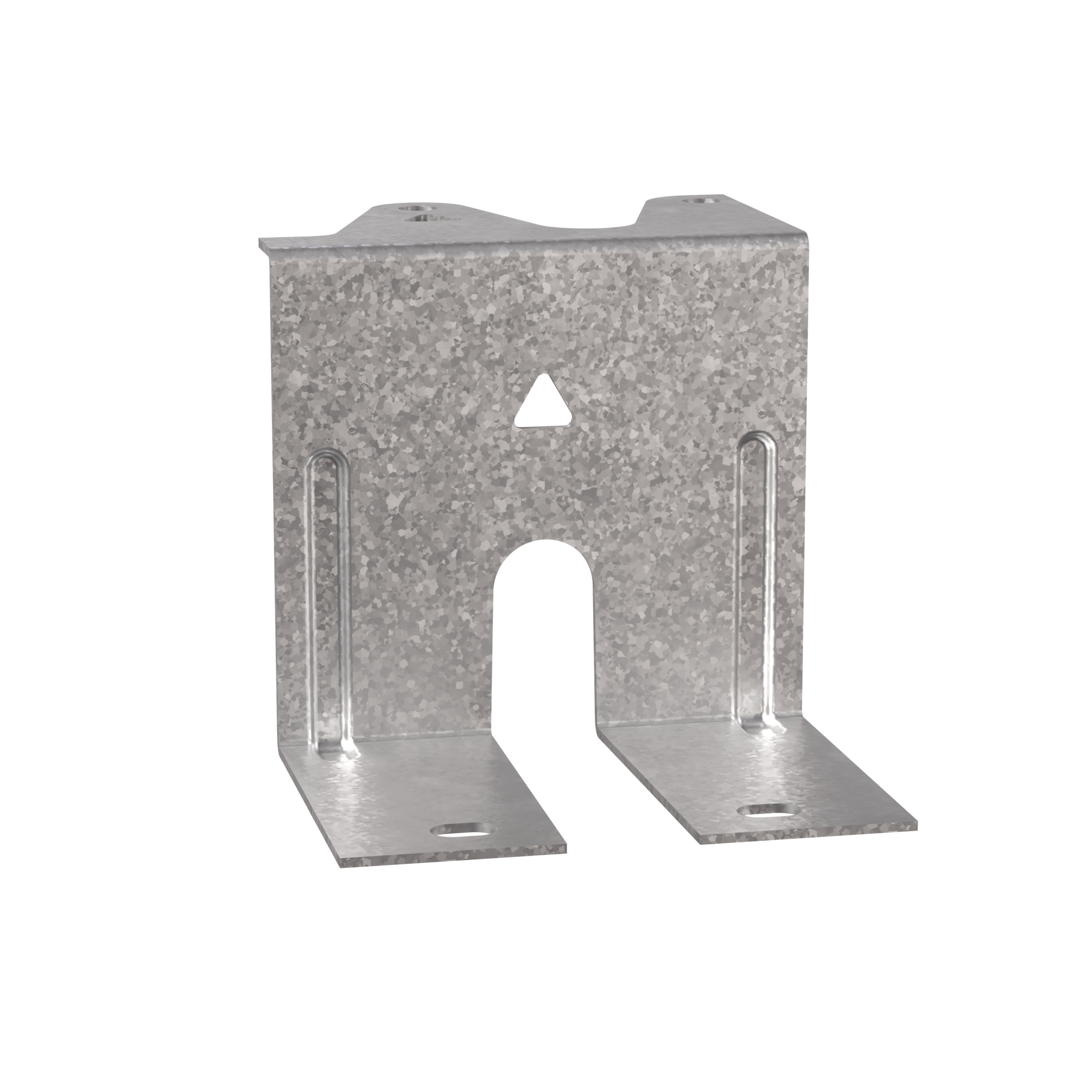

ZS main image

Detalles de producto

Imagenes


Características

Materia

  • Acero galvanizado DX51D + Z275 según NF EN 10346,
  • Espesor : 0,9 mm.

Advantages

  • Permite el uso de las caídas de viga en I como tirante.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada, ...
  • Elemento secundario : vigas en doble I, madera compuesta (LVS, PSL, LSL), ...

Campos de aplicación

  • Brochales,
  • Tirante,
  • Vigas en I,
  • Suelos.

Datos técnicos

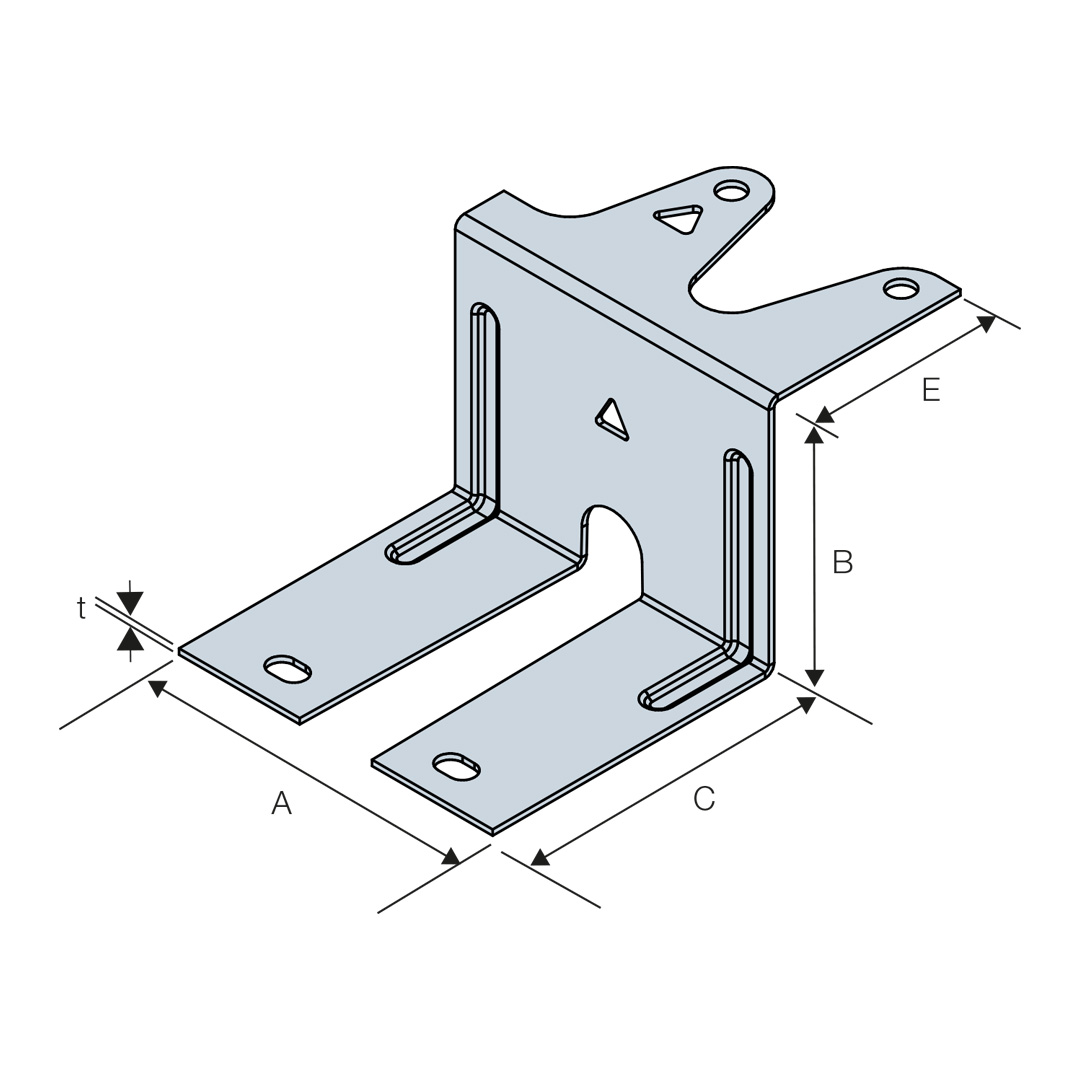

Dimensiones


Characteristic Loads

Modelo Dimensiones [mm] Fasteners Characteristic Loads [kN]
A B C F Esp. C24
ZS38N523846310.94 ø3.75x303.6
ZS45N524539310.94 ø3.75x303.6

Instalación

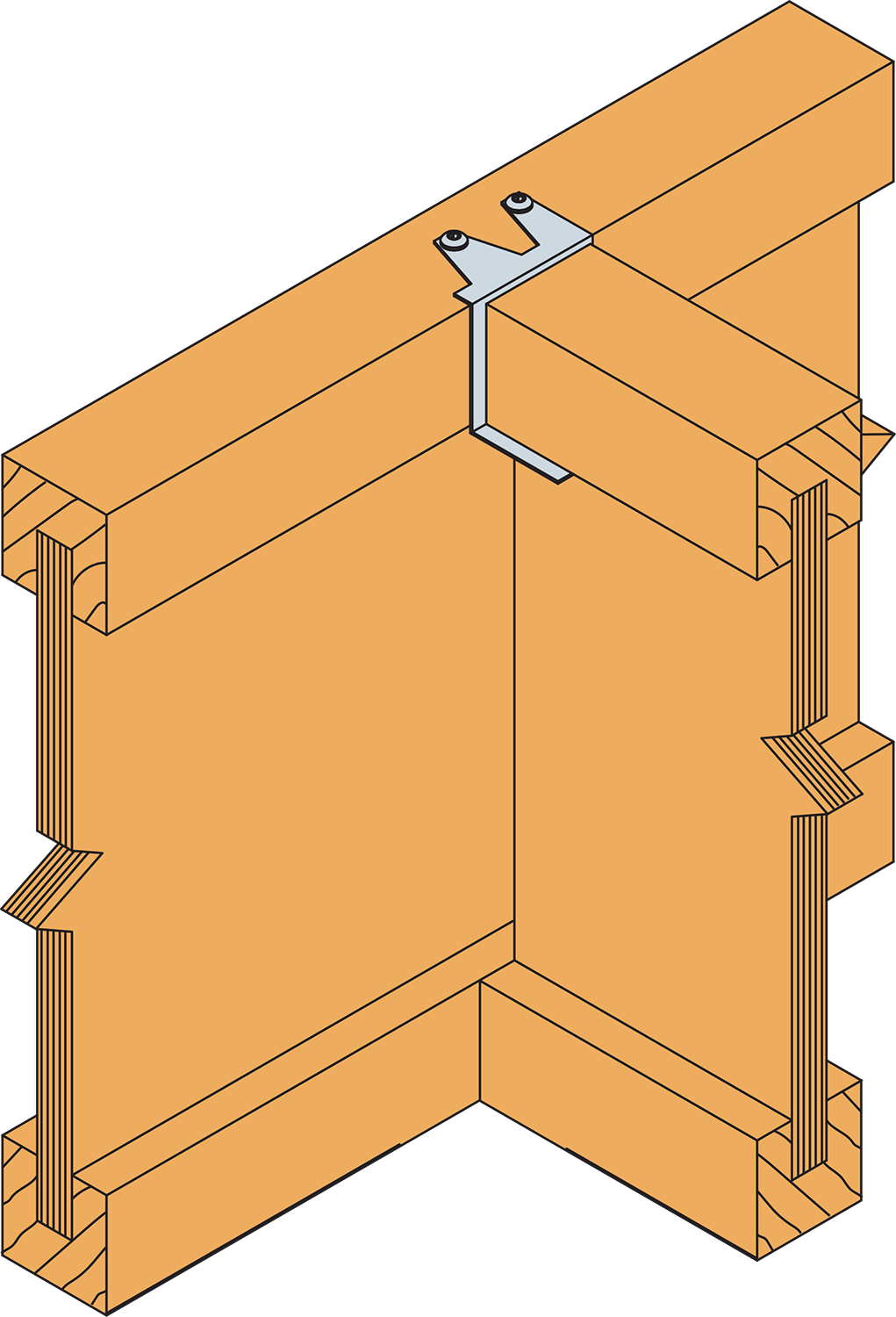

Montaje

Fijaciones

  • Puntas entorchadas Ø3,75x30 (utilice todas las puntas especificadas en la tabla).

Instalación

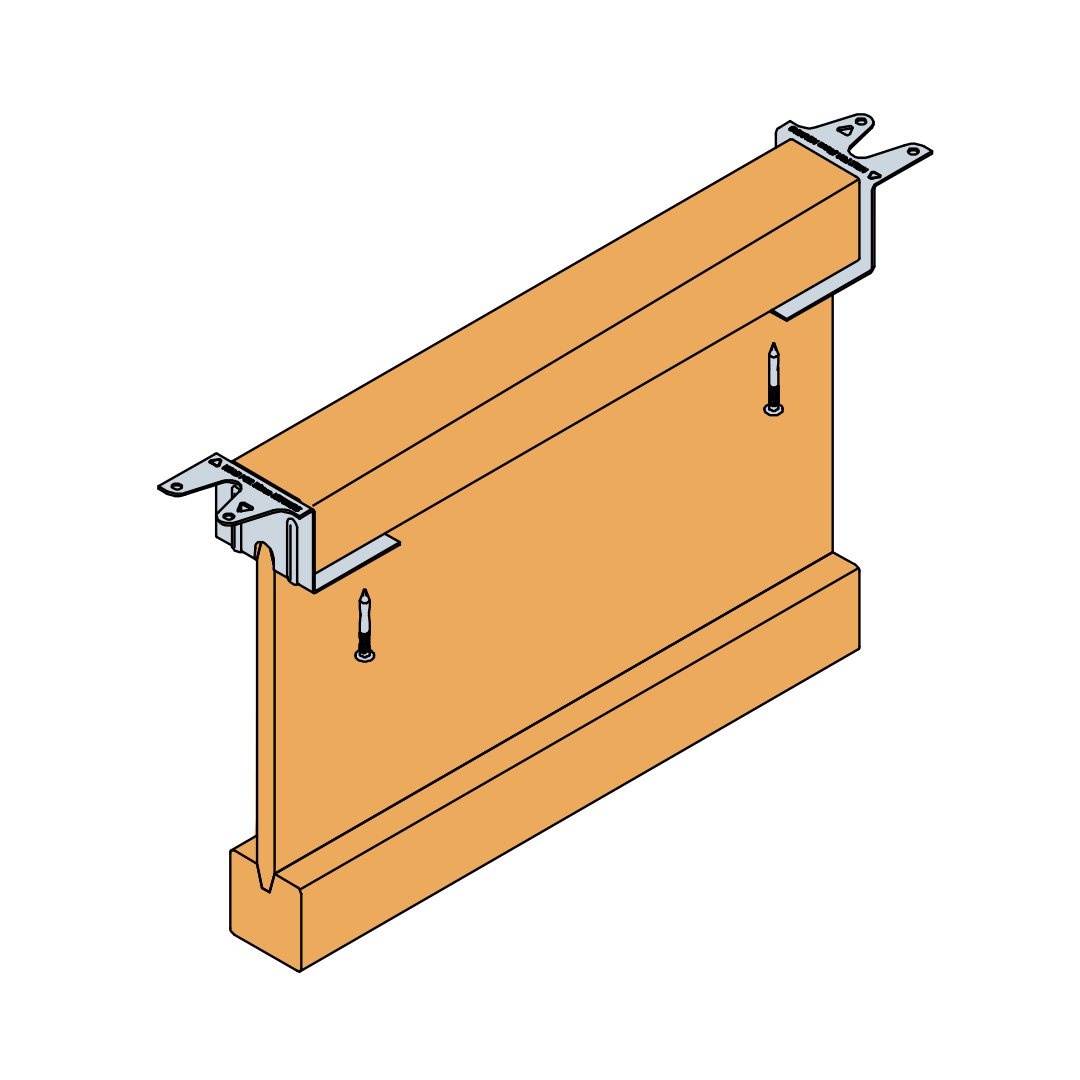

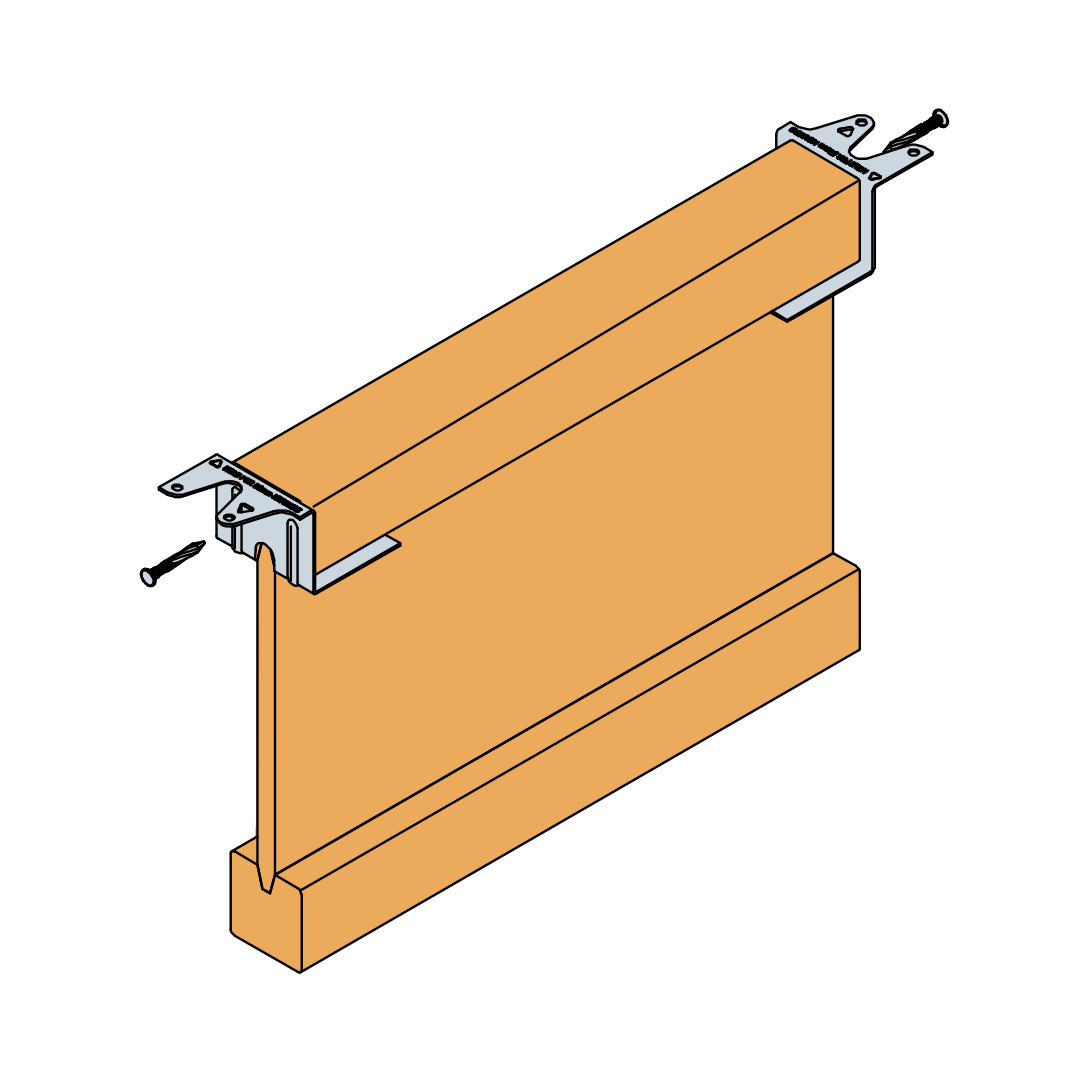

  1. Fije la grapa horizontal inferior de los clips ZS bajo el ala superior de los tirantes de las vigas en I con ayuda de las puntas entorchadas N3,75x30.

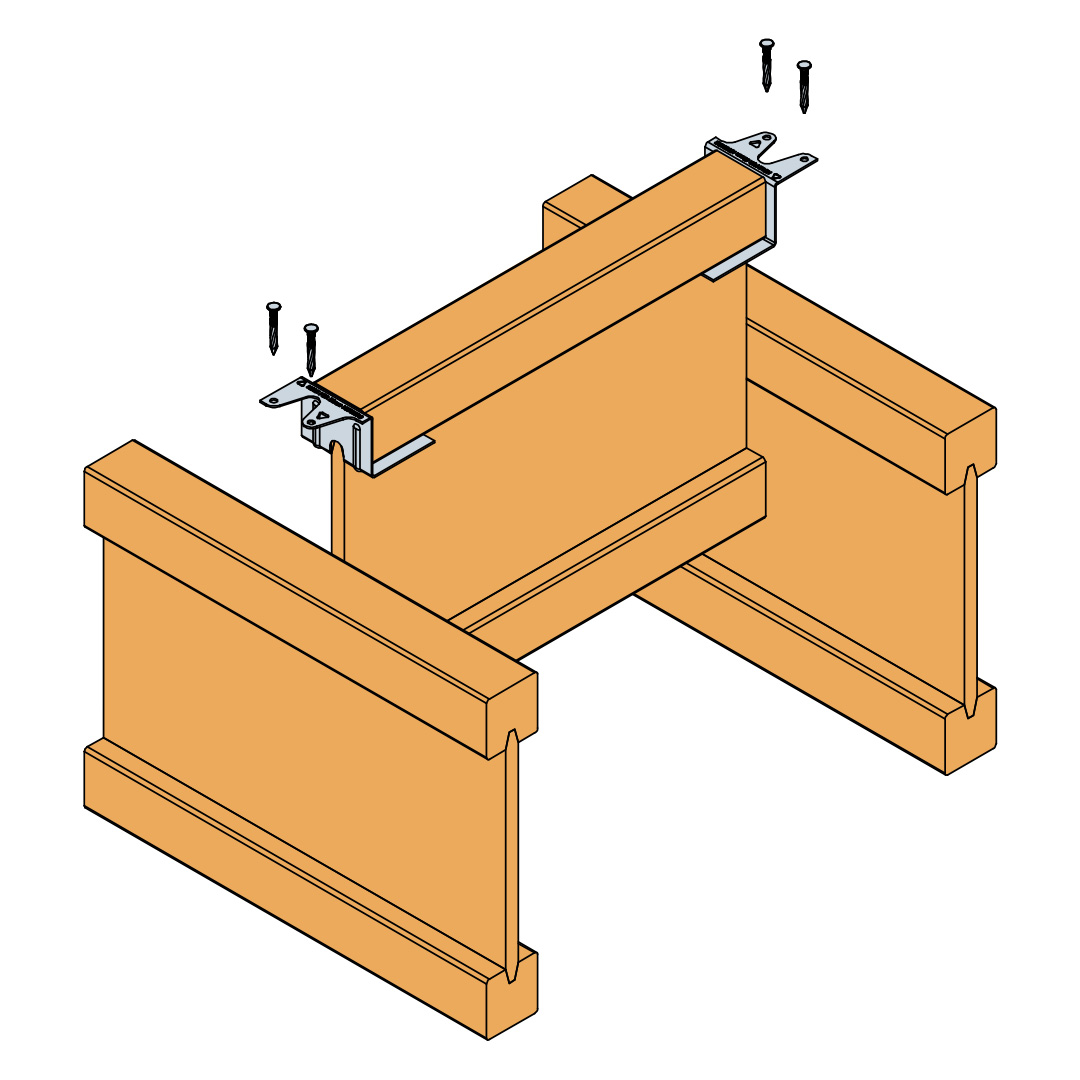

  2. Coloque los tirantes entre las vigas en I del envigado.

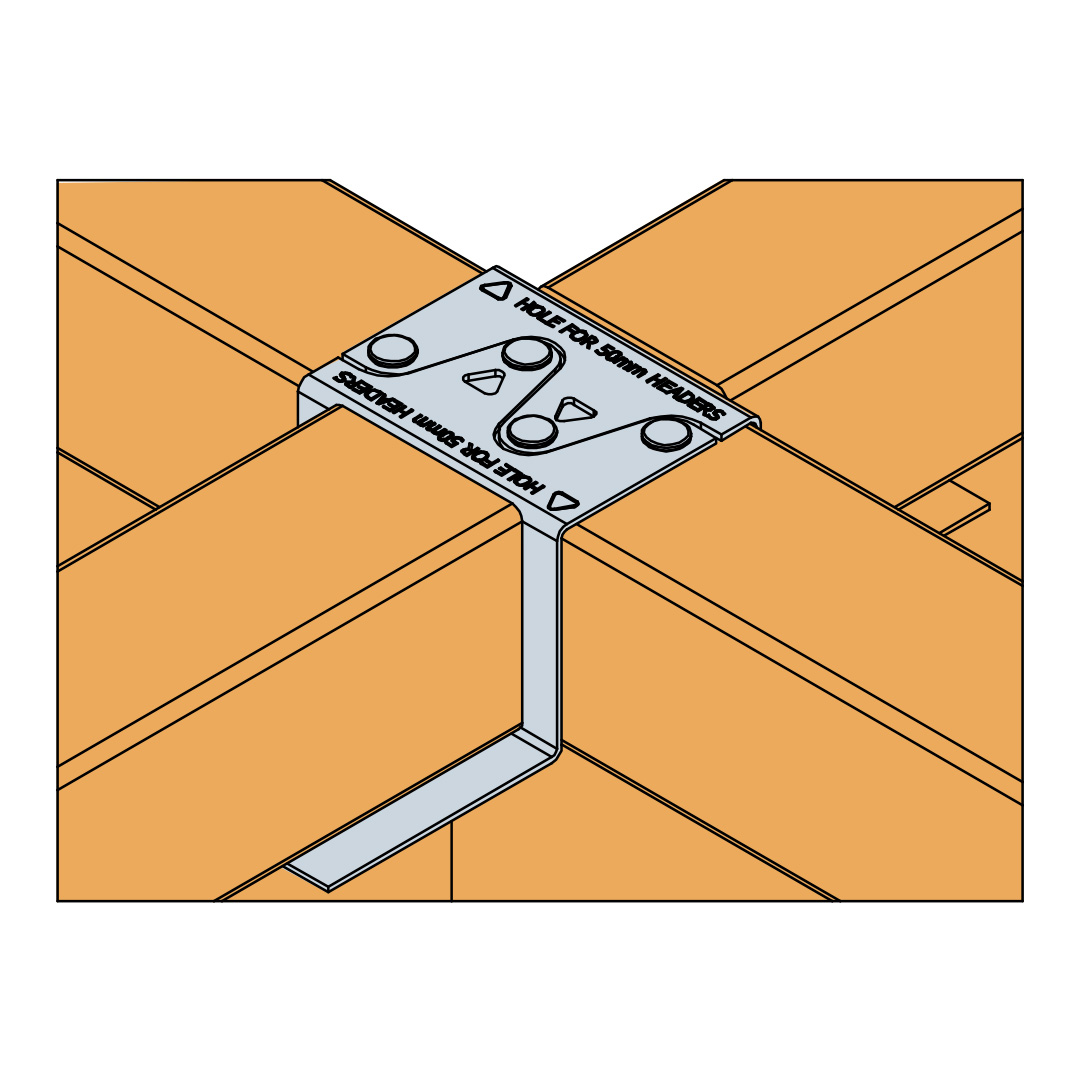

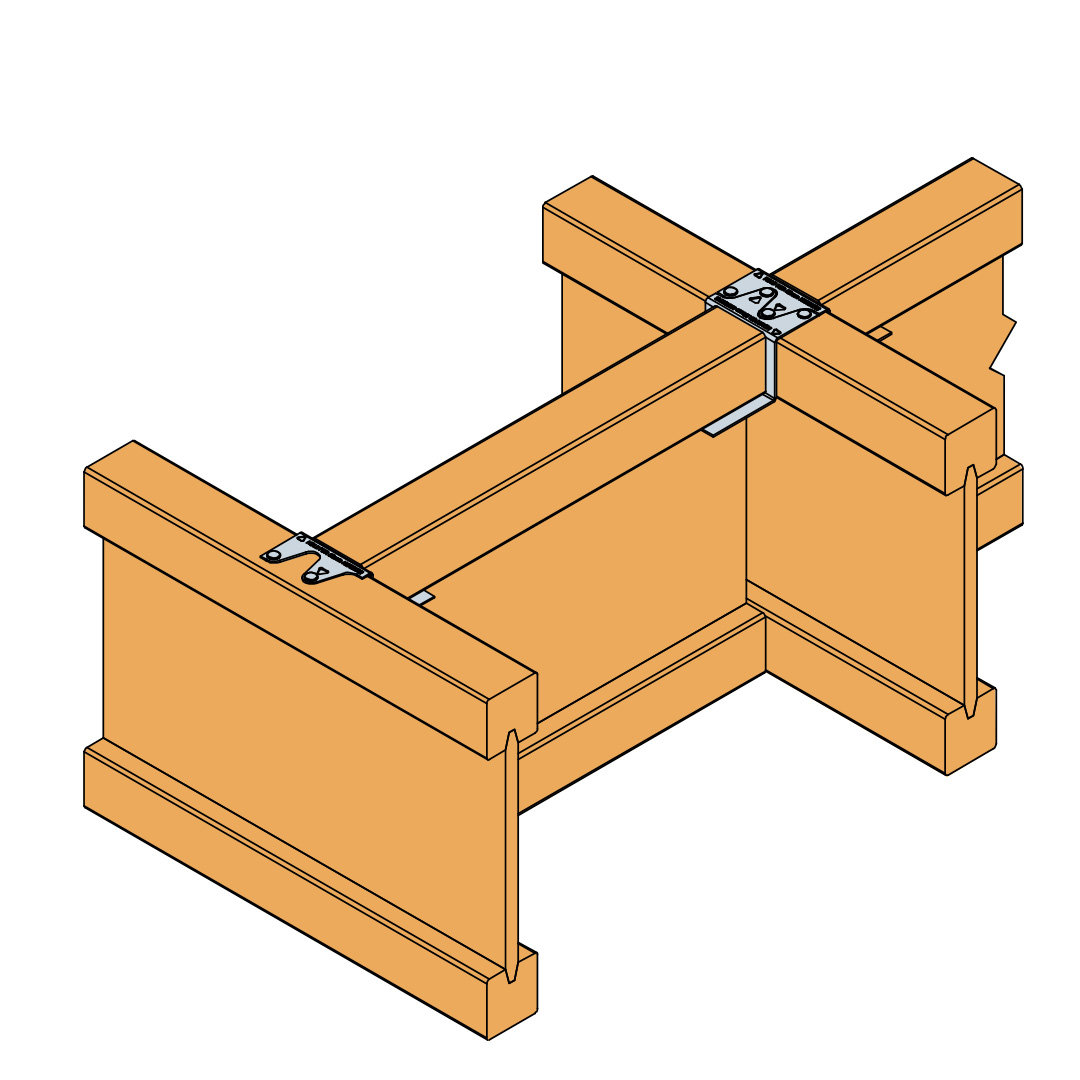

  3. Fije los clips por encima del ala superior de las vigas en I del envigado utilizando puntas entorchadas N3,75x30.

Certificación

Declaración de prestaciones (DoP)

es-dop-17-0554-02-s.pdf (223.2 KB)
es-dop-e17-0554-issue-1-0.pdf (41.98 KB)

Idoneidad Técnica Europeo (ETA)

eta-17-0554-2023-05-31-2.pdf (2.03 MB)
eta-17-0554.pdf (3.33 MB)

Productos relacionados

Descarga

  • Guía de conectores viga en I - STEICO

    Conectores viga en I - STEICO

    Esta guía presenta los estribos de Simpson Strong-Tie® recomendados para las vigas en I fabricadas por la sociedad STEICO®. Solo se presentan las combinaciones más habituales.
