Conexiones para ensambladuras de madera
Flejes y placas

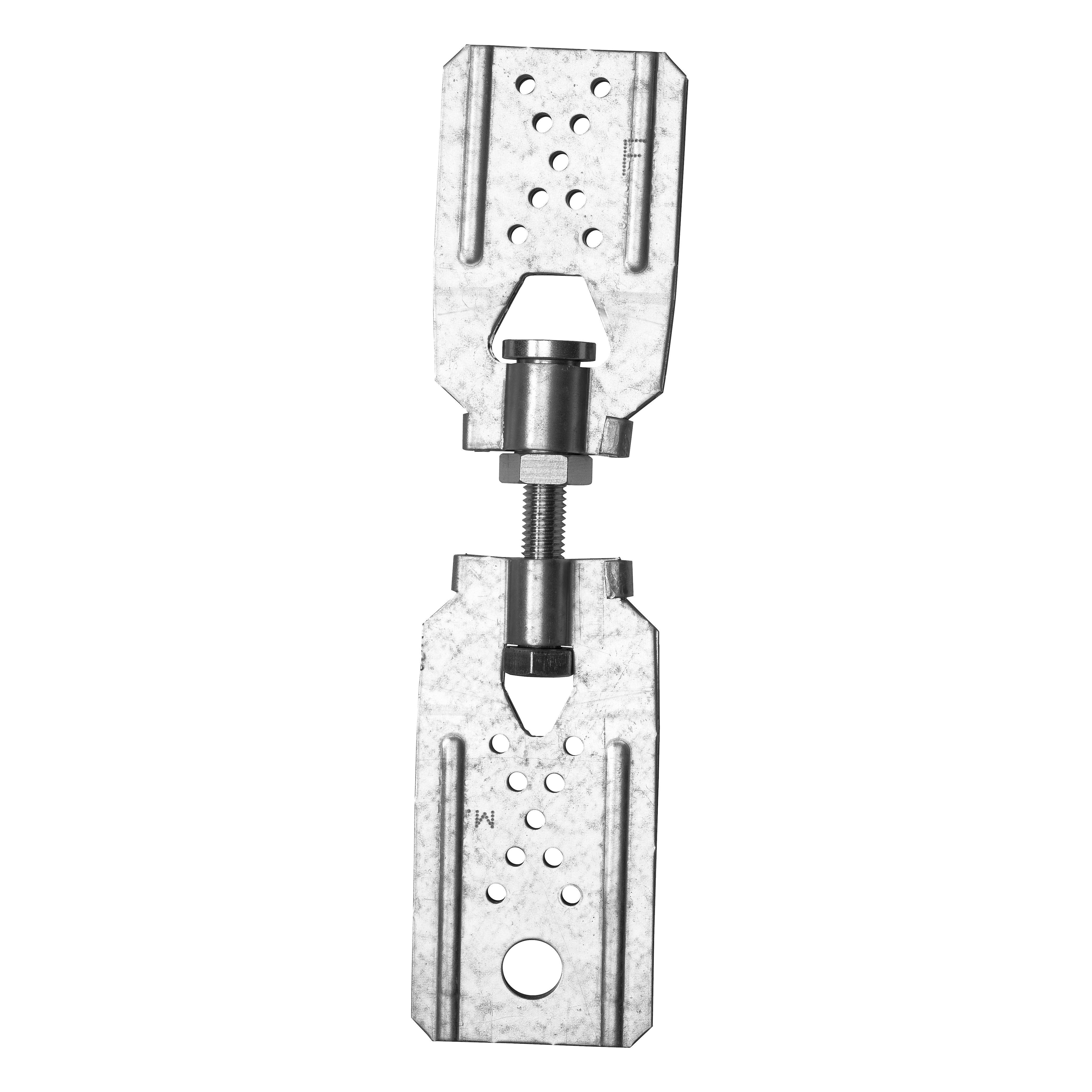

FMBS

Tensores para flejes

Estos tensores facilitan la instalación de los flejes en obra. Permiten conseguir un montaje que cumpla las especificaciones de tensión exigidas para este tipo de arriostramiento. Pueden ajustarse utlizando una llave plana.

Ficha técnica
Marcado CE
DITE
Clase de servicio 2
Acero electrocincado 20µm

Detalles de producto

Imagenes


Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346.

Ventajas

  • Simplificación des ajuste y la instalación a la hora de realizar arristramientos,
  • El apriete puede realizarse después de estabilizar la estructura,
  • Se suministra acompañado de tortillos.

Aplicaciones

Soporte

  • Elemento principal : madera, acero, ...
  • Elemento secundario : madera maciza, madera laminada, madera compuesta y vigas en "I".

Campos de aplicación

  • Arriostramiento de estructuras,
  • Armazones de madera, ...

Datos técnicos

Dimensiones


Dimensiones

Table "Dimensiones" cannot be displayed : no references available.

Instalación

Montaje

Fijaciones

  • La unión del tensor al fleje debe realizarse con las sujeciones suministradas.

Instalación

  1. Oriente el tensor entre ambos flejes a asociar.
  2. Fije la primera pinza del tensor a un extremo del fleje utilizando las fijaciones suministradas.
  3. Fije la segunda pinza del tensor al extremo del otro fleje utilizando las fijaciones suministradas.
  4. Ajústelos con el paso del tornillo del tensor.

Technical Notes

Nota

  • Únicamente se requiere un tensor por línea de fleje.

Certificación

Declaración de prestaciones (DoP)

es-dop-e10-0440-05.pdf (147.6 KB)
es-dop-e10-0440-issue-4.pdf (100.04 KB)
es-dop-e10-0440-issue-3.pdf (42.17 KB)
es-dop-e10-0440-issue-2.pdf (32.82 KB)
2d4fe0da5e0932ed72e11ddb606b968ebabe74a1.pdf (32.9 KB)

Idoneidad Técnica Europeo (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)
eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)
