SDS

Tornillo para connectores

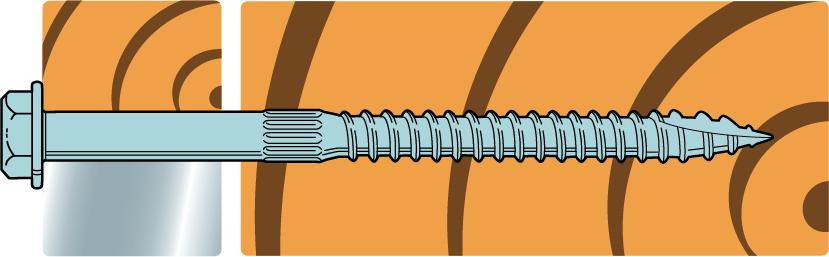

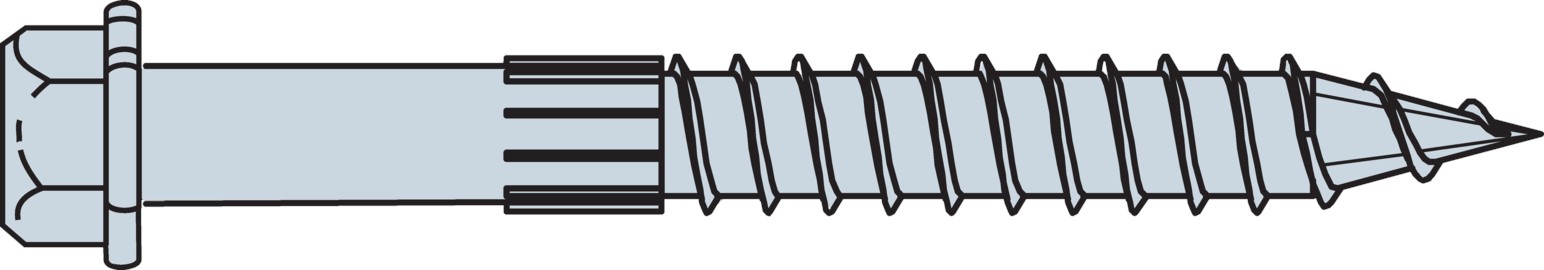

El tornillo SDS Simpson Strong-Drive® es un tornillo estructural para madera, ideal para la instalación de varios conectores así como para aplicaciones madera sobre madera. Puede utilizarse especialmente con el sistema de suspensión de paneles CHC o la escuadra acústica ABAI105.

Ficha técnica

Marcado CE

Clase de servicio 3

Revêtement double barrière

Exterior

EPD

Solid Wood

Detalles de producto

Imagenes

Características

Marcado CE

Marcado CE según la norma EN14592 y el ITTR-10/0014.

Materia

Acero con tratamiento térmico: acabado doble barrera.

Ventajas

Ideal para la instalación sobre madera de conectores structurales Simpson Strong-Tie ® y para aplicaciones madera sobre madera,
Une instalación simplificada gracias a un sistema de guiado patentado,
Un acabado doble barrera asegura una resistencia a la corrosión equivalente a la galvanización en caliente,
La cabeza lleva grabada la marca ≠ "sin equivalente" y también la longitud del tornillo para una identificación facilitada, incluso después de la instalación.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada,
Elemento secundario :madera maciza, madera compuesta, madera laminada.

Campos de aplicación

Escuadras acústicas ABAI sobre madera CLT,
Otros conectores estructurales.

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones de las fijaciones [mm]					Qty/box
Modelo	d	l	d_h	D	l_g	Qty/box
SDS25600MB	6.5	152	12.8	4.8	83	100

Características

Modelo	Momento de de flujo plástico característico – M_y,k [Nm]	Parametro de resistencia característica al arranque - f_ax,k,90° [N/mm²]	Parametro de resistencia característica a la travesía de la cabeza - f_head,k [N/mm²]	Resistencia Característica en tracción - f_tens,k [kN]	Resistencia característica a la torsión - f_tor,k [Nm]	Ratio de torsión
SDS25600MB	22.2	13.5	27	19.6	19.4	5

Módulo de deslizamiento

Modelo	K_ser [kN/mm]
Modelo	Madera sobre madera – R_lat,k	Acero sobre madera – R_lat,k
SDS25600MB	1.8	3.5

Valores de Kser según la EN 1995-1-1, tabla 7.1.

References	2D DWGDescargar todo como ZIP	2D Revit	DXFDescargar todo como ZIP	PDFDescargar todo como ZIP
2D
SDS25600MB	2D DWGf-sds25600mb-2do-cad-mult-prod.dwg	2D Revitf-sds25600mb-2do-cad-mult-prod.rfa	DXFf-sds25600mb-2do-cad-mult-prod.dxf	PDFf-sds25600mb-2do-cad-mult-prod.pdf

References	3D Revit	IFCDescargar todo como ZIP	SATDescargar todo como ZIP	SKPDescargar todo como ZIP	STLDescargar todo como ZIP
3D
SDS25600MB	3D Revitf-sds25600mb-3d-cad-mult-prod.rfa	IFCf-sds25600mb-3d-cad-mult-prod.ifc	SATf-sds25600mb-3d-cad-mult-prod.sat	SKPf-sds25600mb-3d-cad-mult-prod.skp	STLf-sds25600mb-3d-cad-mult-prod.stl
