TTZNFS

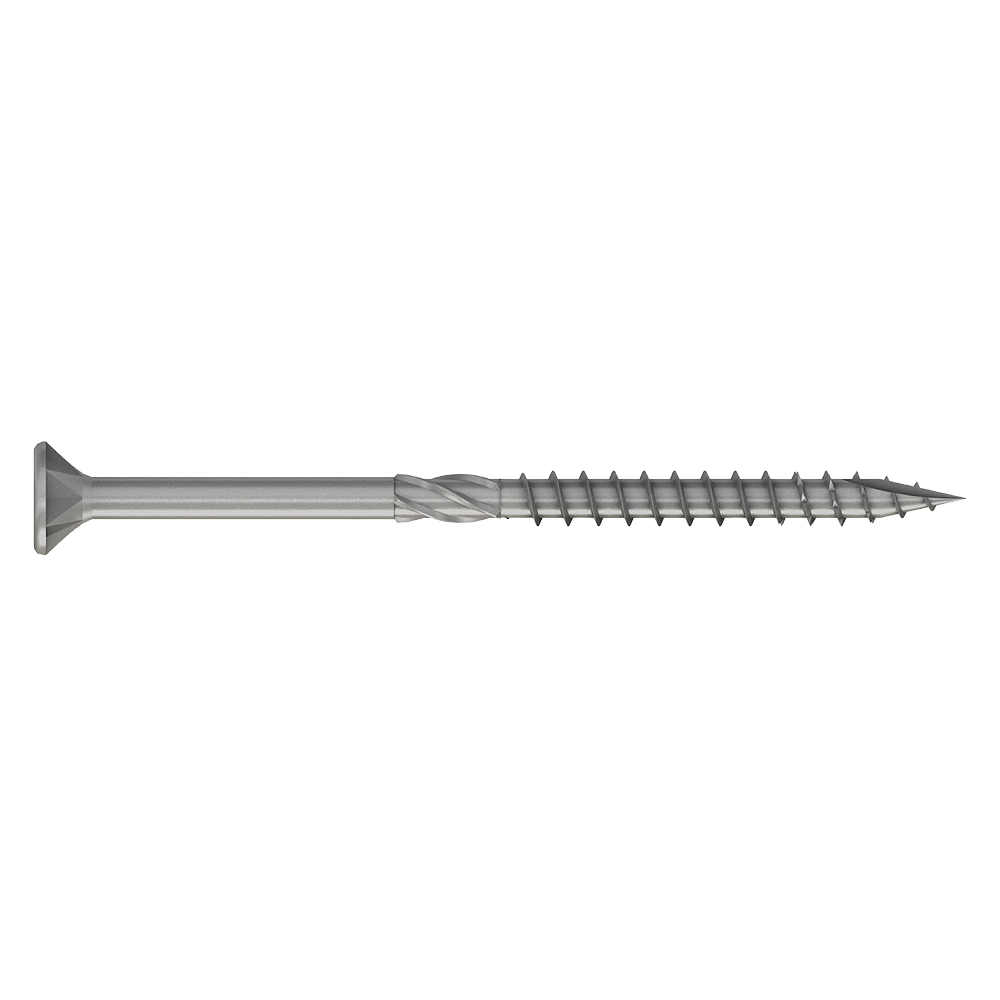

Tornillo para madera con cabeza fresada - Impreg®+

Los tornillos para uniones de madera TTZNFS están recomendados para las uniones de armazones de madera en el exterior, CLT.

Ficha técnica

Marcado CE

DITE

Impreg® +

Exterior

Solid Wood

Detalles de producto

Imagenes

Características

Materia

Revestimiento Impreg®+,
Espesor : 8 µm.

Avantages

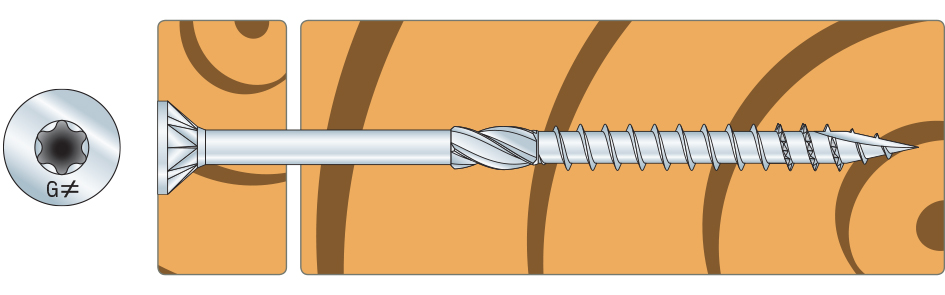

Cono doble : resistencia a la rotura,
Nervios bajo la cabeza : fresado automático que minimiza la rotura bajo la superficie de la madera,
Escariador : reduce el calentamiento del tornillo y penetra mejor en la madera,
Rosca asimétrica de paso grande y ranurada : gran resistencia al arranque y mejor salida del polvo,
Punta antiagrietamiento : el tornillo entra perfectamente incluso en maderas duras y no es necesario realizar ninguna perforación previa,
Cabeza con huella de estrella que mejora la orientación del tornillo y la vida útil de las puntas,
Resistencia a la corrosión.

Aplicaciones

Soporte

Madera maciza, madera compuesta, madera laminada, CLT.

Campos de aplicación

Uniones de elementos de madera maciza o laminada y elementos derivados de la madera para armazones, CLT,
Uniones de suelos de OSB sobre vigas en I y viguetas de madera maciza,
Uniones de montantes para colocar sistemas de aislamiento térmico exterior (ATE), ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

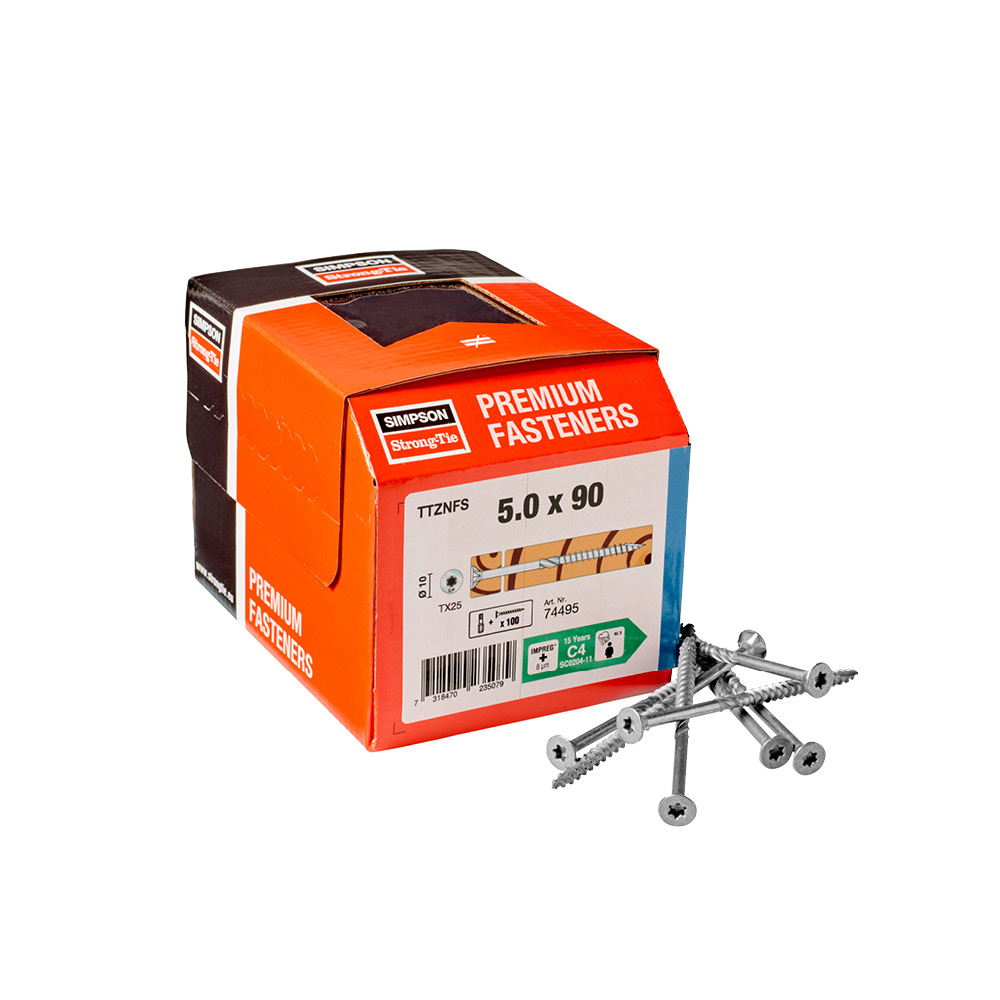

Modelo	Modelo	Dimensiones de las fijaciones [mm]						Box Quantity
Modelo	Modelo	d	l	d_h	d₁	l_g	Punta	Box Quantity
TTZNFS4.0X30*	74480	4	30	8	2.5	20	T-20	200
TTZNFS4.5X40	74483	4.5	40	8.4	2.8	35	T-20	200
TTZNFS4.5X50	74484		50	8.4	2.8	30	T-20	200
TTZNFS4.5X60	74485		60	8.4	2.8	35	T-20	200
TTZNFS4.5X70	74486		70	8.4	2.8	40	T-20	100
TTZNFS5.0X50	74489	5	50	9.5	3.2	30	T-25	200
TTZNFS5.0X60	74490		60	9.5	3.2	35	T-25	200
TTZNFS5.0X70	74491		70	9.5	3.2	40	T-25	100
TTZNFS5.0X80	74493		80	9.5	3.2	40	T-25	100
TTZNFS5.0X90	74495		90	9.5	3.2	45	T-25	100
TTZNFS5.0X100	74487		100	9.5	3.2	60	T-25	100
TTZNFS5.0X120	74488		120	9.5	3.2	60	T-25	100
TTZNFS6.0X60	74504	6	60	11.6	3.8	35	T-30	200
TTZNFS6.0X70	74505		70	11.6	3.8	40	T-30	100
TTZNFS6.0X80	74506		80	11.6	3.8	40	T-30	100
TTZNFS6.0X90	74508		90	11.6	3.8	45	T-30	100
TTZNFS6.0X100	74497		100	11.6	3.8	60	T-30	100
TTZNFS6.0X120	74499		120	11.6	3.8	70	T-30	100
TTZNFS6.0X140	74501		140	11.6	3.8	70	T-30	100
TTZNFS6.0X160	74502		160	11.6	3.8	70	T-30	100
TTZNFS6.0X180	74503		180	11.6	3.8	70	T-30	100

*No marcado CE

Valores Característicos

Modelo	Momento de de flujo plástico característico [M_y.k] [Nmm]	Parametro de resistencia característica al arranque [f_ax.k.90°] [N/mm²]	Parametro de resistencia característica a la travesía de la cabeza [f_head.k] [N/mm²]	Resistencia Característica en tracción - f_tens,k [f_tens.k] [kN]
TTZNFS4.5X40	4660	14.7	15.6	7.8
TTZNFS4.5X50	4660	14.7	15.6	7.8
TTZNFS4.5X60	4660	14.7	15.6	7.8
TTZNFS4.5X70	4660	14.7	15.6	7.8
TTZNFS5.0X50	6720	15	17.1	7.9
TTZNFS5.0X60	6720	15	17.1	7.9
TTZNFS5.0X70	6720	15	17.1	7.9
TTZNFS5.0X80	6720	15	17.1	7.9
TTZNFS5.0X90	6720	15	17.1	7.9
TTZNFS5.0X100	6720	15	17.1	7.9
TTZNFS5.0X120	6720	15	17.1	7.9
TTZNFS6.0X60	9500	12.5	16.6	11.1
TTZNFS6.0X70	9500	12.5	16.6	11.1
TTZNFS6.0X80	9500	12.5	16.6	11.1
TTZNFS6.0X90	9500	12.5	16.6	11.1
TTZNFS6.0X100	9500	12.5	16.6	11.1
TTZNFS6.0X120	9500	12.5	16.6	11.1
TTZNFS6.0X140	9500	12.5	16.6	11.1
TTZNFS6.0X160	9500	12.5	16.6	11.1
TTZNFS6.0X180	9500	12.5	16.6	11.1

Véase el ITTR o el ETE correspondantes para más detalles.

Instalación

Montaje

Distancias mínimas - Tornillos sometidos a cizalladura

Modelo	Distancias mínimas para los tornillos sometidos a cizalladura [mm]
	Ángulo entre el eje del esfuerzo y la veta = 0º						Ángulo entre el eje del esfuerzo y la veta = 90º
	a_1.0	a_2.0	a_3.t.0	a_3.c.0	a_4.t.0	a_4.c.0	a_1.90	a_2.90	a_3.t.90	a_3.c.90	a_4.t.90	a_4.c.90
TTZNFS4.5X40	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X50	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X60	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X70	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X50	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X60	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X70	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X80	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X90	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X60	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X70	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X80	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X90	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X100	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X120	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X140	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X160	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X180	-	-	-	-	-	-	-	-	-	-	-	-

a₁ y a₂ se pueden multiplicar por 0,85 para una unión panel/madera y por 0,7 para una unión acero/madera.

Distancias mínimas - Tornillos sometidos a cargas axiales

Modelo	Distancias mínimas para los tornillos sometidos a cargas axiales [mm]
Modelo	a₁	a₂	a_3.c	a_4.c
TTZNFS4.5X40	-	-	-	-
TTZNFS4.5X50	-	-	-	-
TTZNFS4.5X60	-	-	-	-
TTZNFS4.5X70	-	-	-	-
TTZNFS5.0X50	-	-	-	-
TTZNFS5.0X60	-	-	-	-
TTZNFS5.0X70	-	-	-	-
TTZNFS5.0X80	-	-	-	-
TTZNFS5.0X90	-	-	-	-
TTZNFS5.0X100	-	-	-	-
TTZNFS5.0X120	-	-	-	-
TTZNFS6.0X60	-	-	-	-
TTZNFS6.0X70	-	-	-	-
TTZNFS6.0X80	-	-	-	-
TTZNFS6.0X90	-	-	-	-
TTZNFS6.0X100	-	-	-	-
TTZNFS6.0X120	-	-	-	-
TTZNFS6.0X140	-	-	-	-
TTZNFS6.0X160	-	-	-	-
TTZNFS6.0X180	-	-	-	-

Abacus

Resistencias características - Madera / Madera

Modelo	Resistencias características - Madera / Madera C24
	Axial		Cizalladura paralela a la veta en función de t₁ [Rv.0.k] [kN]						Cizalladura perpendicular a la veta en función de t₁ [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]
TTZNFS4.5X40	5	1.19	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X50	20	1.19	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X60	25	1.19	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X70	30	1.19	1.41	-	-	-	-	-	1.41	-	-	-	-	-
TTZNFS5.0X50	20	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X60	25	1.64	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X70	30	1.64	1.81	-	-	-	-	-	1.81	-	-	-	-	-
TTZNFS5.0X80	40	1.64	1.81	1.81	1.81	-	-	-	1.81	1.81	1.81	-	-	-
TTZNFS5.0X90	45	1.64	1.81	1.81	1.81	-	-	-	1.81	1.81	1.81	-	-	-
TTZNFS5.0X100	40	1.64	1.81	1.81	1.81	-	-	-	1.81	1.81	1.81	-	-	-
TTZNFS5.0X120	60	1.64	1.81	1.81	1.81	1.81	-	-	1.81	1.81	1.81	1.81	-	-
TTZNFS6.0X60	25	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X70	30	2.73	2.35	-	-	-	-	-	2.35	-	-	-	-	-
TTZNFS6.0X80	40	2.73	2.44	2.59	2.44	-	-	-	2.44	2.59	2.44	-	-	-
TTZNFS6.0X90	45	2.73	2.44	2.6	2.62	-	-	-	2.44	2.6	2.62	-	-	-
TTZNFS6.0X100	40	2.73	2.44	2.6	2.62	-	-	-	2.44	2.6	2.62	-	-	-
TTZNFS6.0X120	50	2.73	2.44	2.6	2.62	-	-	-	2.44	2.6	2.62	-	-	-
TTZNFS6.0X140	70	2.73	2.44	2.6	2.62	2.62	2.62	-	2.44	2.6	2.62	2.62	2.62	-
TTZNFS6.0X160	90	2.73	2.44	2.6	2.62	2.62	2.62	2.62	2.44	2.6	2.62	2.62	2.62	2.62
TTZNFS6.0X180	110	2.73	2.44	2.6	2.62	2.62	2.62	2.62	2.44	2.6	2.62	2.62	2.62	2.62

Estas resistencias son válidas para:

Una madera bajo la cabeza con un grosor inferior o igual al valor t₁ mostrado en la columna adyacente.
Un tornillo cuyo eje está situado entre 45 y 90º respecto a la veta de la madera en el caso de los ESCR(XXX), y a 90º respecto a la veta de la madera para el resto de tornillos.

Para los tornillos de fijación (rosca parcial), la dimensión t₁ corresponde al grosor máximo para que la rosca quede completamente introducida en la madera por el lado de la punta, lo que garantiza un ajuste óptimo durante la colocación.
Las resistencias a cizalladura corresponden a varios grosores de madera bajo la cabeza t₁ y para las siguientes configuraciones:

Eje del esfuerzo a 0º respecto a la veta de las dos maderas R_v.0°.k
Eje del esfuerzo a 90º respecto a la veta de las dos maderas R_v.90°.k

Estas resistencias son válidas para madera con clase mecánica C24 o superior.
La hipótesis de perforación previa para el cálculo de las cargas y de las distancias mínimo está validado.
Para los tornillos de rosca parcial, las resistencias se muestran únicamente para las configuraciones en las que la rosca no sobrepasa más de 5 mm en el elemento de madera bajo la cabeza para garantizar un ajuste óptimo.
La cláusula (2) de la parte 8.3.1.2 de la EN1995-1-1:204+A2:2014 sobre la profundidad de penetración se ignora en este cálculo.

Resistencias características - Acero / Madera

Modelo	Resistencias características - Acero / Madera C24
	Axial [Rax.st.k] [kN]	Cizalladura placa fina		Cizalladura placa gruesa
	Axial [Rax.st.k] [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]
TTZNFS4.5X40	3.02	1.32	1.32	2.27	2.27
TTZNFS4.5X50	2.59	1.66	1.66	2.22	2.22
TTZNFS4.5X60	3.02	1.87	1.87	2.33	2.33
TTZNFS4.5X70	3.46	1.98	1.98	2.44	2.44
TTZNFS5.0X50	1.98	1.88	1.88	2.47	2.47
TTZNFS5.0X60	2.31	1.98	1.98	2.56	2.56
TTZNFS5.0X70	2.64	2.06	2.06	2.64	2.64
TTZNFS5.0X80	2.64	2.06	2.06	2.64	2.64
TTZNFS5.0X90	2.97	2.14	2.14	2.72	2.72
TTZNFS5.0X100	3.96	2.39	2.39	2.97	2.97
TTZNFS5.0X120	3.96	2.39	2.39	2.97	2.97
TTZNFS6.0X60	3.61	2.66	2.66	3.64	3.64
TTZNFS6.0X70	4.13	2.96	2.96	3.76	3.76
TTZNFS6.0X80	4.13	2.96	2.96	3.76	3.76
TTZNFS6.0X90	4.64	3.09	3.09	3.89	3.89
TTZNFS6.0X100	6.19	3.48	3.48	4.28	4.28
TTZNFS6.0X120	6.19	3.48	3.48	4.28	4.28
TTZNFS6.0X140	7.22	3.74	3.74	4.54	4.54
TTZNFS6.0X160	7.22	3.74	3.74	4.54	4.54
TTZNFS6.0X180	7.22	3.74	3.74	4.54	4.54

Las resistencias a cizalladura corresponden a un acero grueso (t_st = d) y fino (t_st = 0,5xd) para las siguientes configuraciones:

Eje del esfuerzo a 0º respecto a la veta de la madera R_v.0°.k
Eje del esfuerzo a 90º respecto a la veta de la madera R_v.90°.k

Estas resistencias son válidas para madera con clase mecánica C24 o superior.
Las resistencias para los grosores de acero intermedios se pueden obtener interpolando entre los valores correspondientes a la placa de acero fina y la gruesa.
La hipótesis de perforación previa para el cálculo de las cargas y de las distancias mínimo está validado.

Resistencias características - Listón/Montante

Modelo	Resistencias características - Listón/Montante C24
	Grosor mínimo del montante [mm]	Distancia mínima del contorno inferior del listón a4.c [mm]	Resistencia a la cizalladura en función del grosor del listón t₁ [Rv.90-0.k] [kN]
	Grosor mínimo del montante [mm]	Distancia mínima del contorno inferior del listón a4.c [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]
TTZNFS4.5X40	-	-	-	-	-	-	-	-	-
TTZNFS4.5X50	-	-	-	-	-	-	-	-	-
TTZNFS4.5X60	-	-	-	-	-	-	-	-	-
TTZNFS4.5X70	27	13.5	1.41	-	-	-	-	-	-
TTZNFS5.0X50	30	15	-	-	-	-	-	-	-
TTZNFS5.0X60	30	15	-	-	-	-	-	-	-
TTZNFS5.0X70	30	15	1.81	-	-	-	-	-	-
TTZNFS5.0X80	30	15	1.81	1.81	1.81	-	-	-	-
TTZNFS5.0X90	30	15	1.81	1.81	1.81	-	-	-	-
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	30	15	1.81	1.81	1.81	1.81	-	-	-
TTZNFS6.0X60	36	18	-	-	-	-	-	-	-
TTZNFS6.0X70	36	18	2.44	-	-	-	-	-	-
TTZNFS6.0X80	36	18	2.62	2.6	2.44	-	-	-	-
TTZNFS6.0X90	36	18	2.62	2.62	2.62	-	-	-	-
TTZNFS6.0X100	36	18	2.62	2.62	2.62	-	-	-	-
TTZNFS6.0X120	36	18	2.62	2.62	2.62	-	-	-	-
TTZNFS6.0X140	36	18	2.62	2.62	2.62	2.62	2.62	-	-
TTZNFS6.0X160	36	18	2.62	2.62	2.62	2.62	2.62	2.62	2.62
TTZNFS6.0X180	36	18	2.62	2.62	2.62	2.62	2.62	2.62	2.62

La hipótesis de perforación previa para el cálculo de las cargas y de las distancias mínimo está validado.

Resistencias características - Panel/Madera

Modelo	Panel (OSB, panel de partículas ρ_k≥380 kg/m³) / Madera C24 en función del grosor del panel t_p
	13 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]
	R_ax.k.13 [kN]	R_v.0.k.13 [kN]	R_v.90.k.13 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]
TTZNFS4.5X40	-	0.85	0.85	-	0.83	0.83	-	0.84	0.84	-	0.88	0.88	-	-	-
TTZNFS4.5X50	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	-	1.05	1.05	-	1.03	1.03
TTZNFS4.5X60	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	1.27	1.43	1.43	1.27	1.53	1.53
TTZNFS4.5X70	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	1.27	1.43	1.43	1.27	1.53	1.53
TTZNFS5.0X50	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	-	1.15	1.15	-	1.18	1.18
TTZNFS5.0X60	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X70	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X80	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X90	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS6.0X60	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	-	1.57	1.57
TTZNFS6.0X70	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X80	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X90	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X180	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Resistencias características - Contrachapado/Madera

Modelo	Contrachapado (ρ_k≥490 kg/m³) / Madera C24 en función del grosor del panel t_p
	10 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]			30 [mm]
	R_ax.k.10 [kN]	R_v.0.k.10 [kN]	R_v.90.k.10 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]	R_ax.k.30 [kN]	R_v.0.k.30 [kN]	R_v.90.k.30 [kN]
TTZNFS4.5X40	-	0.8	0.8	-	0.83	0.83	-	0.83	0.83	-	0.87	0.87	-	-	-	-	-	-
TTZNFS4.5X50	1.55	1.18	1.18	1.55	1.28	1.28	-	0.97	0.97	-	1.03	1.03	-	1.02	1.02	-	0.91	0.91
TTZNFS4.5X60	1.55	1.18	1.18	1.55	1.28	1.28	1.55	1.36	1.36	1.55	1.47	1.47	-	1.18	1.18	-	1.14	1.14
TTZNFS4.5X70	1.55	1.18	1.18	1.55	1.28	1.28	1.55	1.36	1.36	1.55	1.47	1.47	1.55	1.56	1.56	1.55	1.59	1.59
TTZNFS5.0X50	1.98	1.3	1.3	-	1.07	1.07	-	1.14	1.14	-	1.15	1.15	-	1.17	1.17	-	1.09	1.09
TTZNFS5.0X60	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	-	1.36	1.36	-	1.34	1.34
TTZNFS5.0X70	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	-	1.5	1.5
TTZNFS5.0X80	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS5.0X90	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS6.0X60	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	-	1.57	1.57	-	1.6	1.6	-	1.62	1.62
TTZNFS6.0X70	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	-	1.85	1.85
TTZNFS6.0X80	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75
TTZNFS6.0X90	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75
TTZNFS6.0X180	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
