Escuadra reforzada

Esta escuadra reforzada fue diseñada para aplicaciones en estructuras y viviendas con armazón de madera.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Interior

Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346

Ventajas

Gran rigidez,
Polivalencia de aplicación...

Aplicaciones

Soporte

Elemento principal : madera maciza, madera laminada, hormigón, acero...
Elemento secundario : madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados...

Campos de aplicación

Fijación de cerchas,
Largueros y montantes de revestimientos,
Anclajes de cabrios, ménsulas, brochales...

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones [mm]				Agujeros Ala A			Agujeros Ala B			Box Quantity
Modelo	A	B	C	t	Ø5	Ø8,5	Ø11	Ø5	Ø8,5	Ø11	Box Quantity
AG40312	119	91	40	3	10	1	2	6	1	1	100

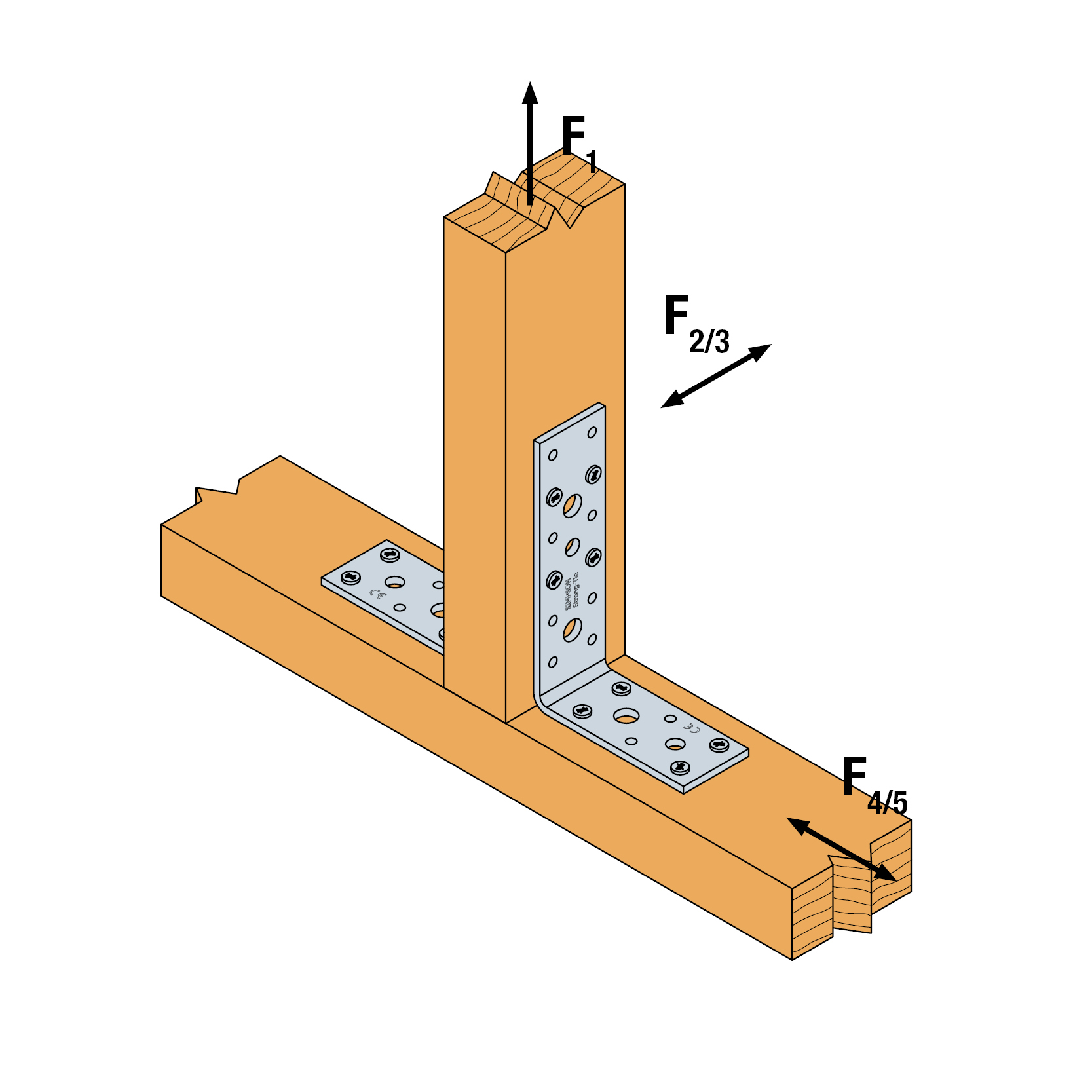

Valores Característicos - Madera sobre madera

Modelo	Fijaciones		Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN]
	Ala A	Ala B	R_1.k		R_2.k = R_3.k		R_4.k= R_5,k
	N°	N°	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AG40312	4	4	2.5	4.3	3	4.3	1.1	1.6

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Instalación

Montaje

Fijaciones

Sobre madera :

Puntas anilladas CNA Ø4,0x35 o Ø4,0x50 mm
Tornillos CSA Ø5,0x35 o CSA Ø5,0x40
Pernos
Tirafondos

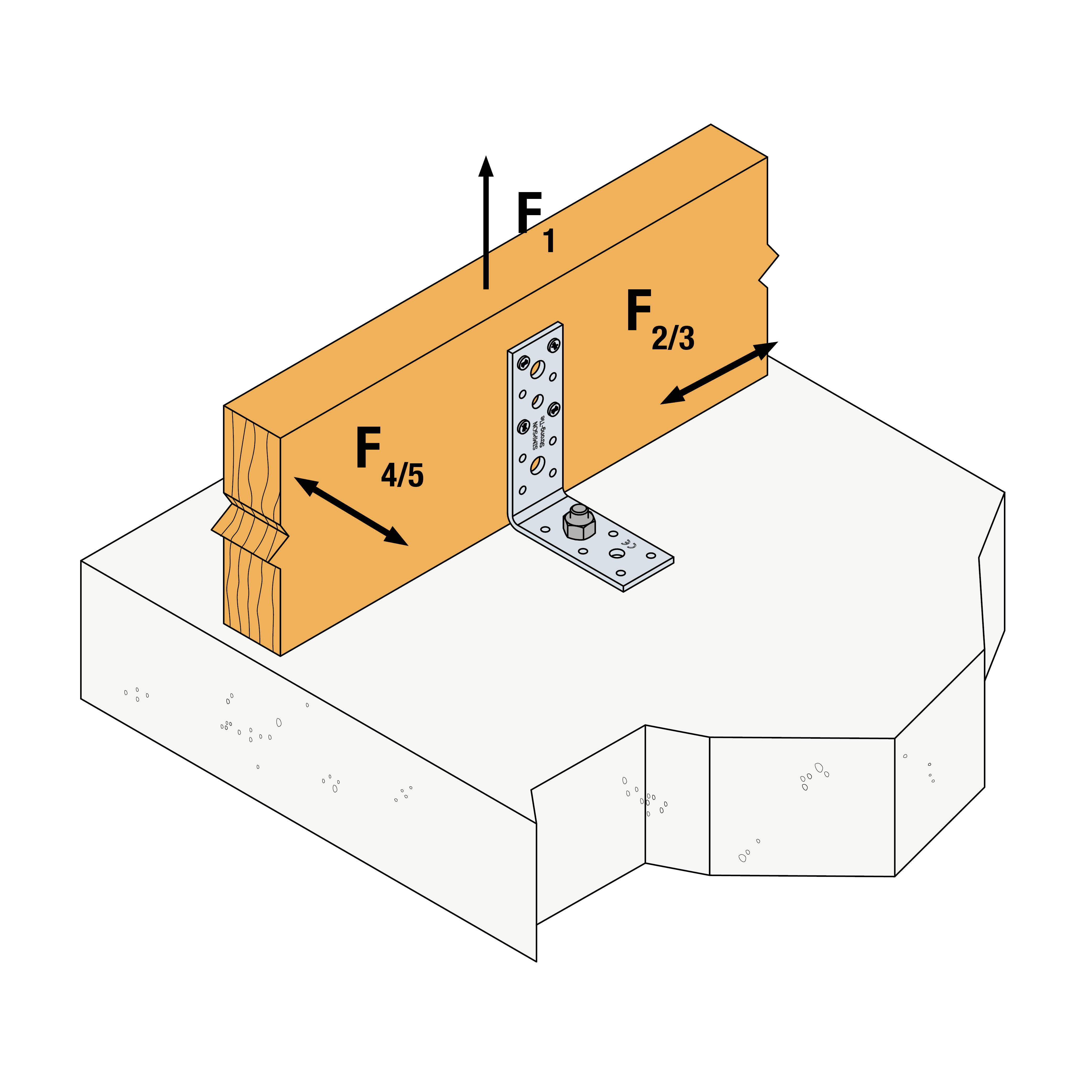

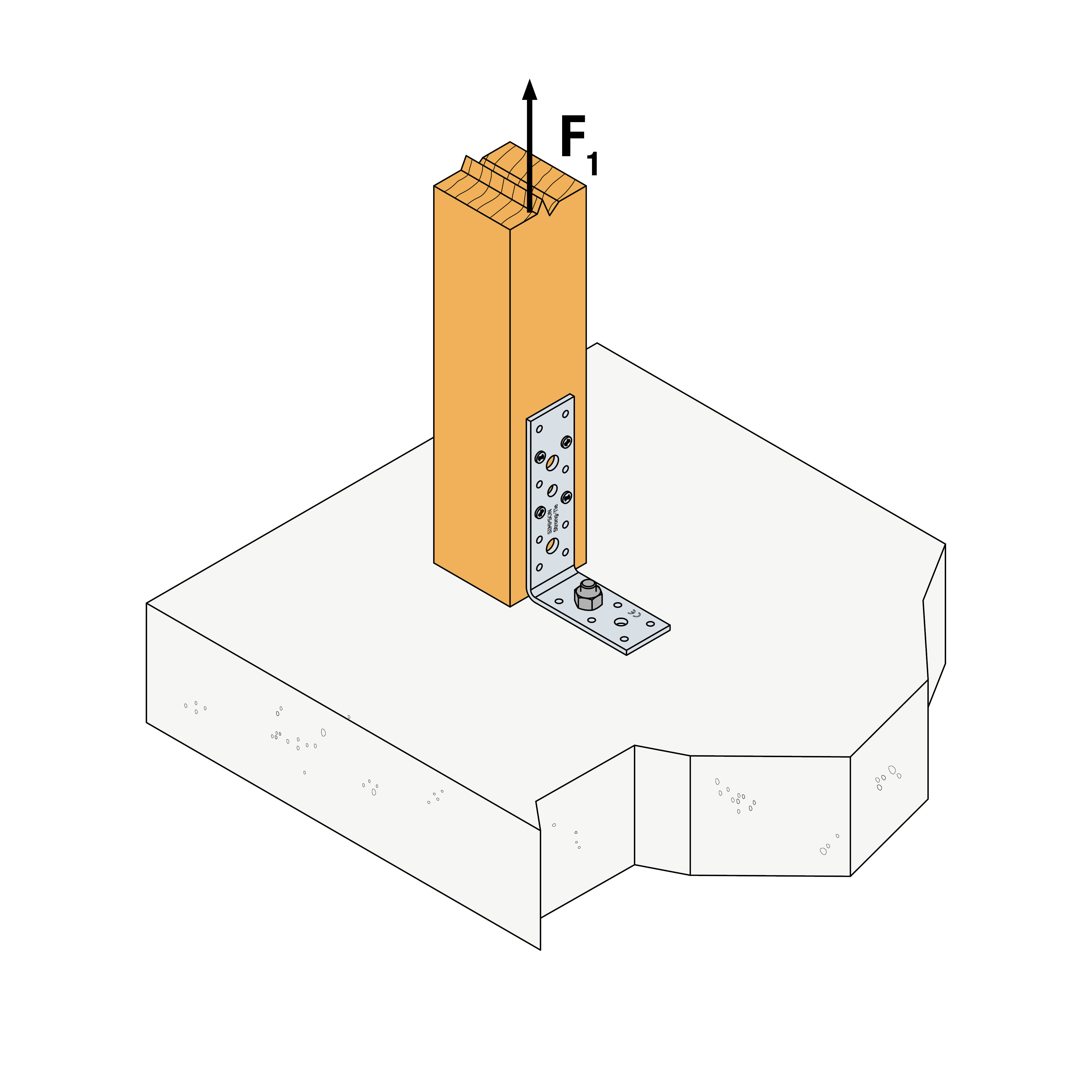

Sobre hormigón :
Elemento de soporte de hormigón :

Anclaje mecánico : pasador FM 753 evo M10x78
Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25

Elemento de soporte de mampostería hueca :

Anclaje químico : resina AT-HP o POLY-GP + varilla roscada LMAS M10-120/25 + tamiz SH M16-130

Sobre acero :

Pernos Ø10 mm

Instalación

Aproxime el elemento para fijar al soporte,
Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados,
Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste,
Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido.
