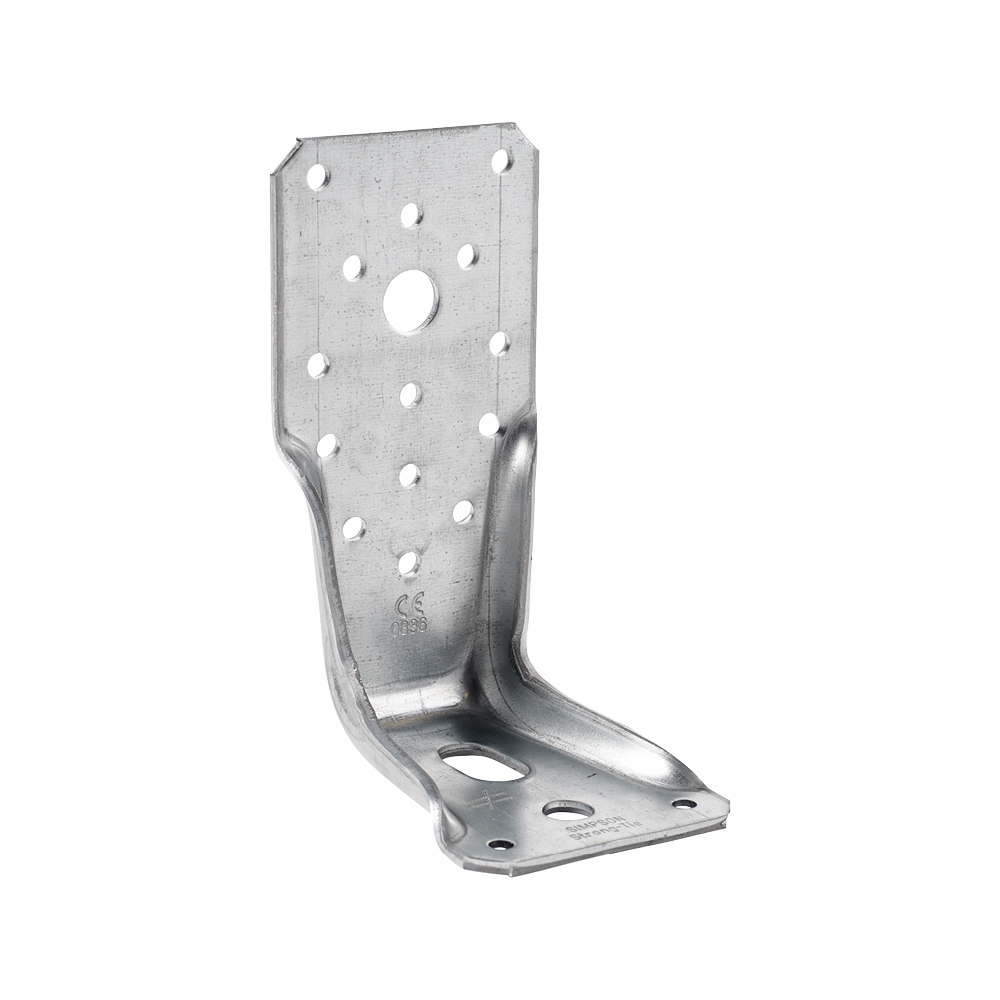

AKRX3
Escuadra reforzada para armazones de madera
Las escuadras AKRX3 complementan la gama existente de escuadras reforzadas. Están principalmente preconizadas en el caso de esfuerzos de levantamiento en los montantes de armazones. En efecto, estas escuadras ofrecen una buena resistencia en tracción.
Marcado CE
DITE
Clase de servicio 2
Acero electrocincado 20µm
Interior
Detalles de producto
Imagenes
Fixation poutre sur dalle béton
Fixation d'équerre renforcée pour ossature bois avec SDS
Características
Aplicaciones
Datos técnicos
Dimensiones
Dimensiones y Valores Característicos
| Modelo | Dimensiones y Valores Característicos [mm] | Box Quantity | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| B | B | C | Espesor | Agujeros Ala A | Agujeros Ala B | |||||
| Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5x25 | ||||||
| AKR95X3L | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 | 25 |
| AKR135X3L | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 | 25 |
| AKR285X3L | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 | 25 |

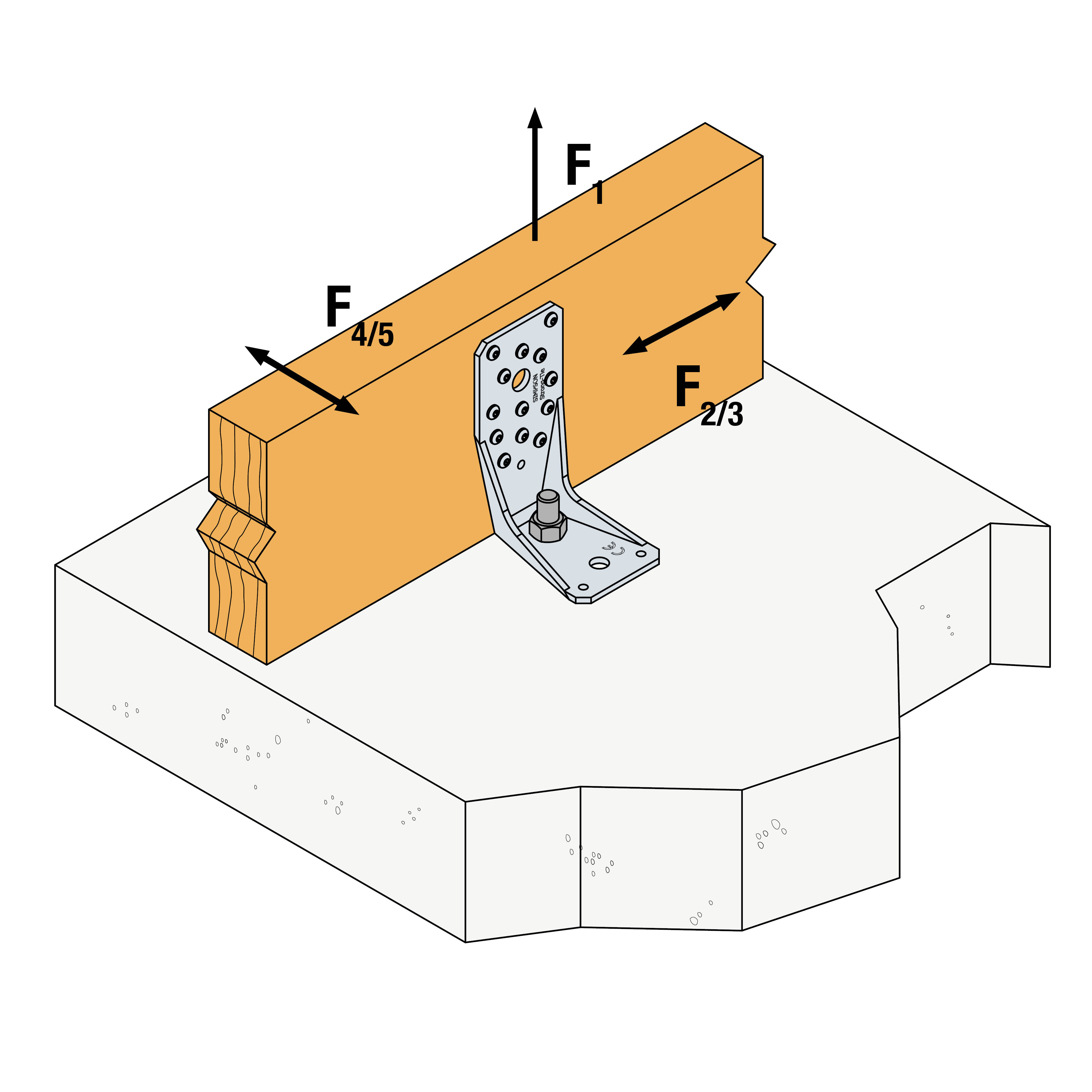

A continuación, encontrará las resistencias para varias configuraciones. Otras opciones de conexión, consulte usted la correspondiente ETE.

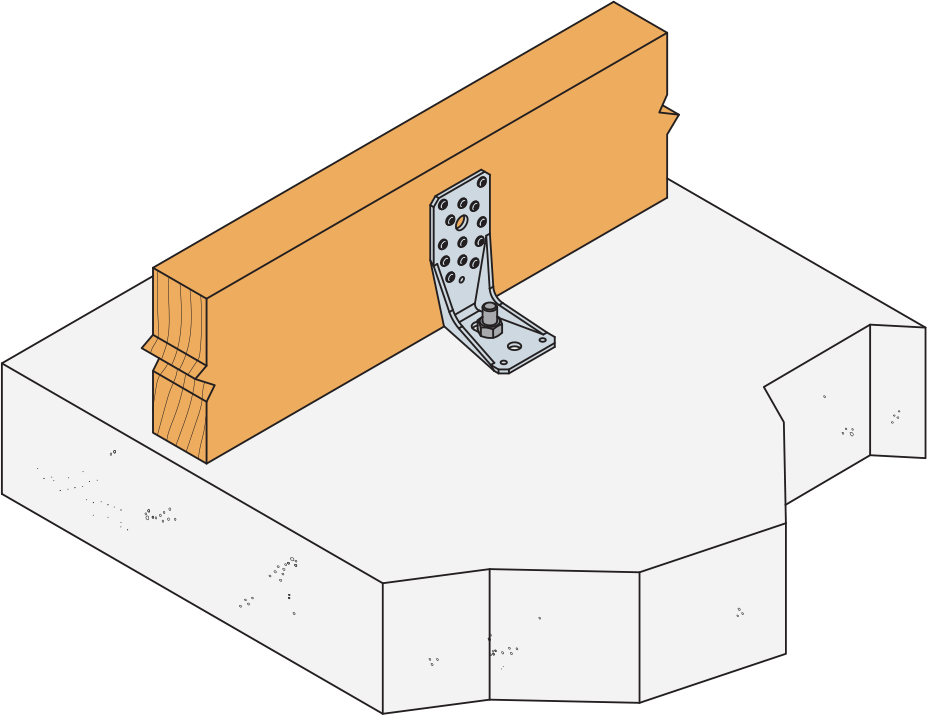

Valores Característicos simplificados - Madera sobre hormigón - Clavado total - 1 escuadra
| Modelo | Fijaciones | Valores Característicos simplificados - 1 escuadra [kN] | ||||
|---|---|---|---|---|---|---|
| Ala A | Ala B | R1.k*** | R2.k = R3.k | |||
| Cdad | Tipo | Cdad | Tipo | |||
| AKR95X3L | 8 | CNA4.0x50 | 1 | Ø12** | 8.7 | 2.8 |
| AKR135X3L | 13 | CNA4.0x50 | 1 | Ø12** | 15.5 | 4.6 |
| AKR285X3L | 25 | CNA4.0x50 | 1 | Ø12** | 15.3 | 4.4 |
** El nivel de resistencia de diseño del perno R#,d se determina mediante (coeficiente del perno x carga diseño del conector F#,d) para la dirección del esfuerzo y las correspondientes fijaciones. Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas son BOAXII, SET-XP, WA, AT-HP, según el tipo de hormigón, el espacio y las distancias a los bordes.
*** Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 1,1 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE.

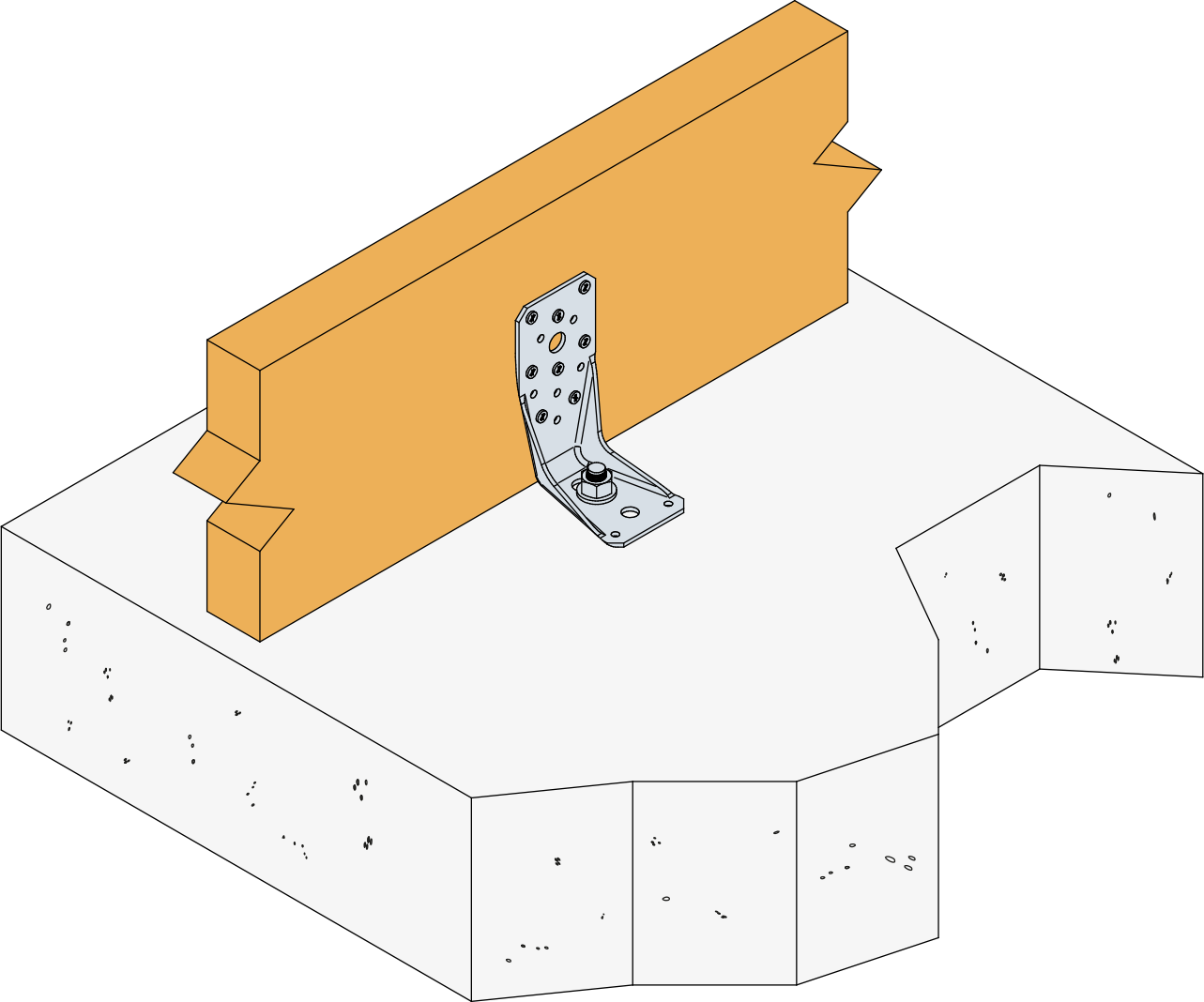

Valores Característicos simplificados - Madera sobre hormigón - Clavado parcial - 1 escuadra
| Modelo | Fijaciones | Valores Característicos simplificados - 1 escuadra [kN] | ||||
|---|---|---|---|---|---|---|
| Ala A | Ala B | R1.k*** | R2.k = R3.k | |||
| Cdad | Tipo | Cdad | Tipo | |||
| AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.1 | 3.6 |
| AKR135X3L | 9 | CNA4.0x50 | 1 | Ø12** | 10.7 | 6.6 |
| AKR285X3L | 14 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.5 |
** El nivel de resistencia de diseño del perno R#,d se determina mediante (coeficiente del perno x carga diseño del conector F#,d) para la dirección del esfuerzo y las correspondientes fijaciones. Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas son BOAXII, SET-XP, WA, AT-HP, según el tipo de hormigón, el espacio y las distancias a los bordes.
*** Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 1,1 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE.

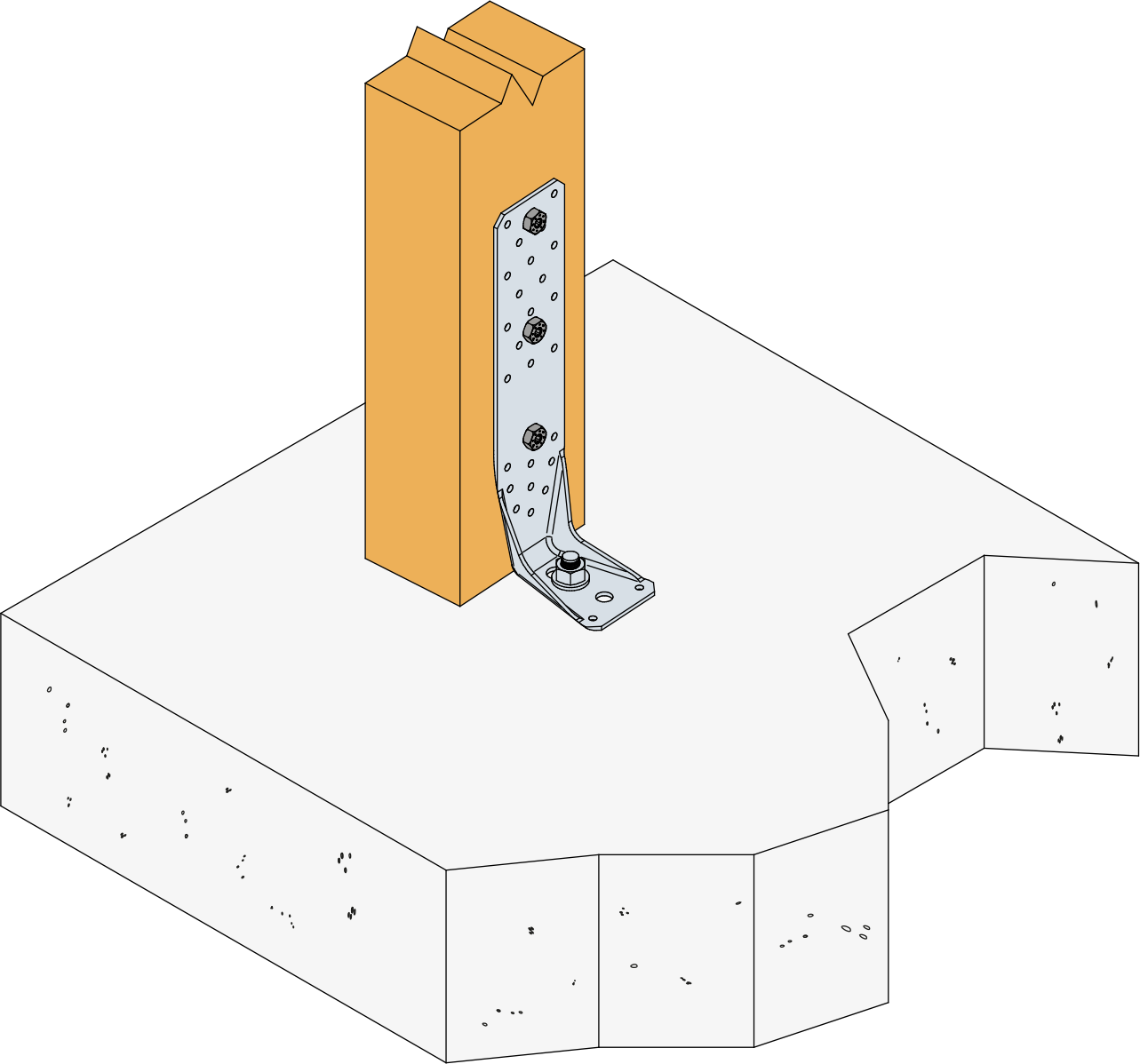

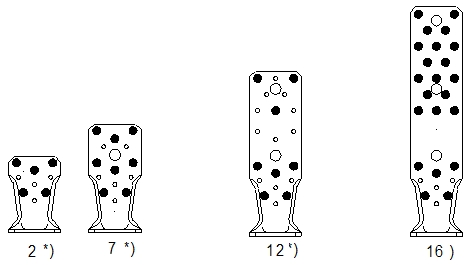

Valores Característicos simplificados - Pïlar sobre soporte rígido - 1 escuadra
| Modelo | Fijaciones | Valores Característicos simplificados - 1 escuadra [kN] | ||||
|---|---|---|---|---|---|---|
| Ala A | Ala B | R1.k*** | R2.k = R3.k | |||
| Cdad | Tipo | Cdad | Tipo | |||
| AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.8 | 3.9 |
| AKR135X3L | 8 | CNA4.0x50 | 1 | Ø12** | 10.6 | 6.2 |
| AKR285X3L | 22 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.6 |
** El nivel de resistencia de diseño del perno R#,d se determina mediante (coeficiente del perno x carga diseño del conector F#,d) para la dirección del esfuerzo y las correspondientes fijaciones. Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas son BOAXII, SET-XP, WA, AT-HP, según el tipo de hormigón, el espacio y las distancias a los bordes.
*** Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 1,1 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE.

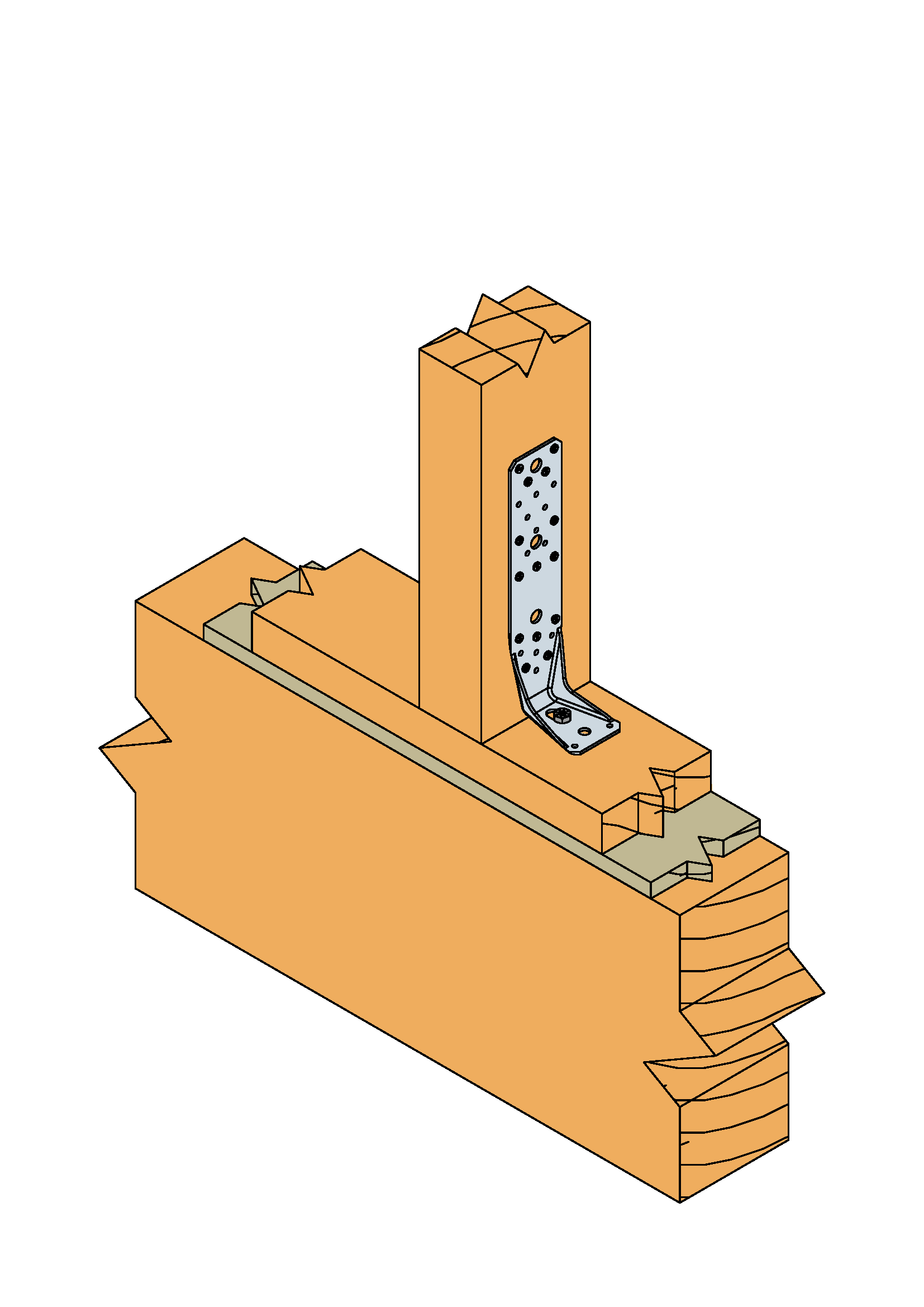

Characteristic capacities - Timber beam to concrete - Ø12 connector screws - 1 angle bracket
| Modelo | Product capacities - Timber beam to rigid support - Ø12 connector screws - 1 angle bracket | |||||
|---|---|---|---|---|---|---|
| Fasteners | Characteristic capacities - Timber C24 - 1 angle bracket per connection [kN] | |||||
| Flange A | Flange B | R1.k | R2.k = R3.k | |||
| Qty | Type | Qty | Type | SSH12x80 | SSH12x80 | |
| AKR285X3L | 3 | SSH | 1 | Ø12 | 13.3 | - |
Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances.

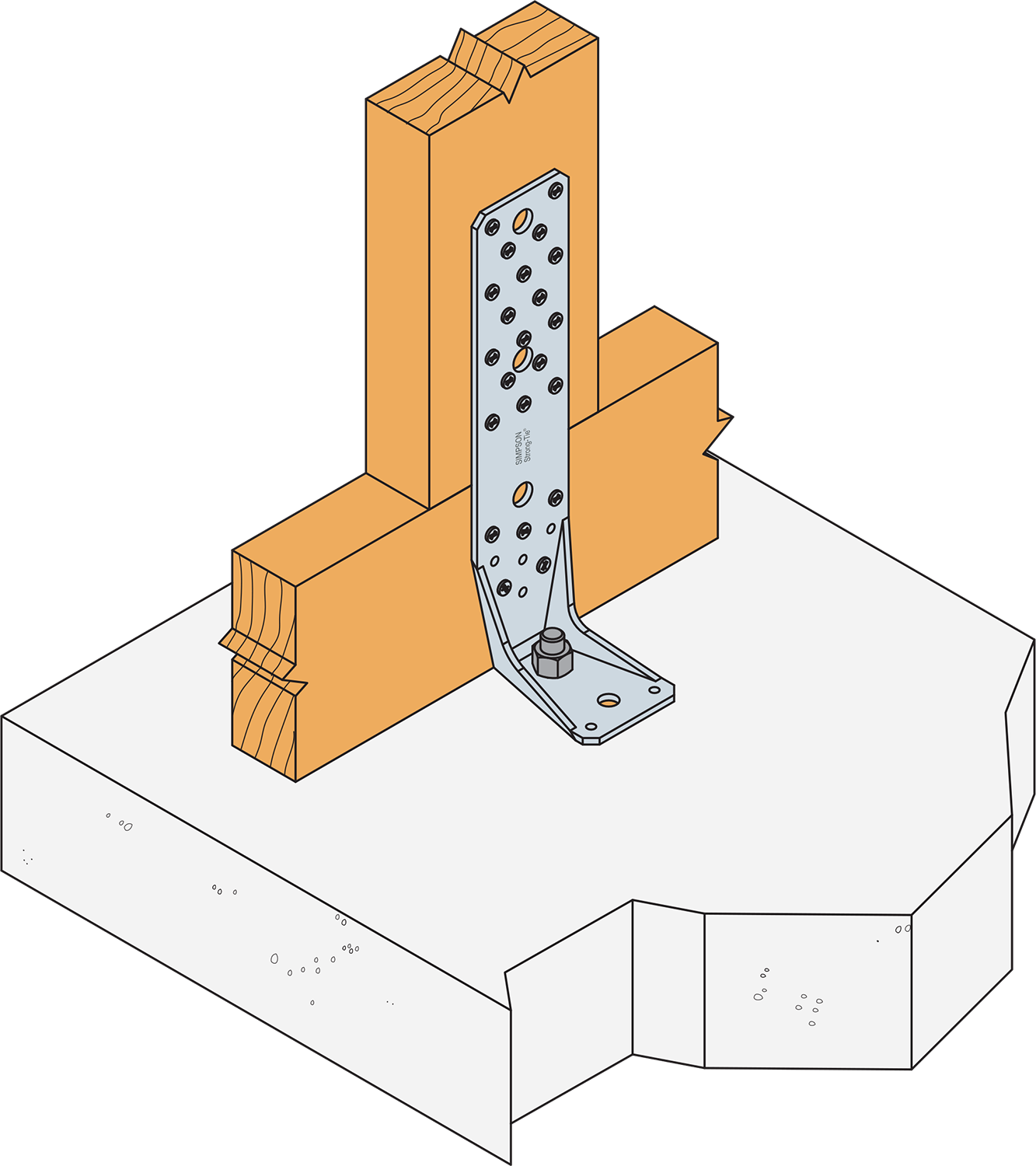

Valores Característicos - Madera sobre losa de hormigón - 1 escuadra
| Modelo | Valores Característicos - Madera sobre losa de hormigón - 1 escuadra | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Plantilla de clavado | Valores Característicos | ||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | R6.k | ||||
| Cdad | Tipo | Cdad | Tipo | |||||||
| AKR285X3L | 2 | Ø12 | 1 | Ø10 | 22 | 6,1/kmod | 0,4/kmod | 5,4/kmod | 0,6/kmod | 1,4/kmod |
Se deben considerar varias hipótesis para los valores dados en la tabla anterior (ver ETE-07/0285 página 135 - Anexo D61 - Characteristic Capacities for nailing pattern 22 - tablas D61-11 hasta 15 para más detalles y otros valores) :

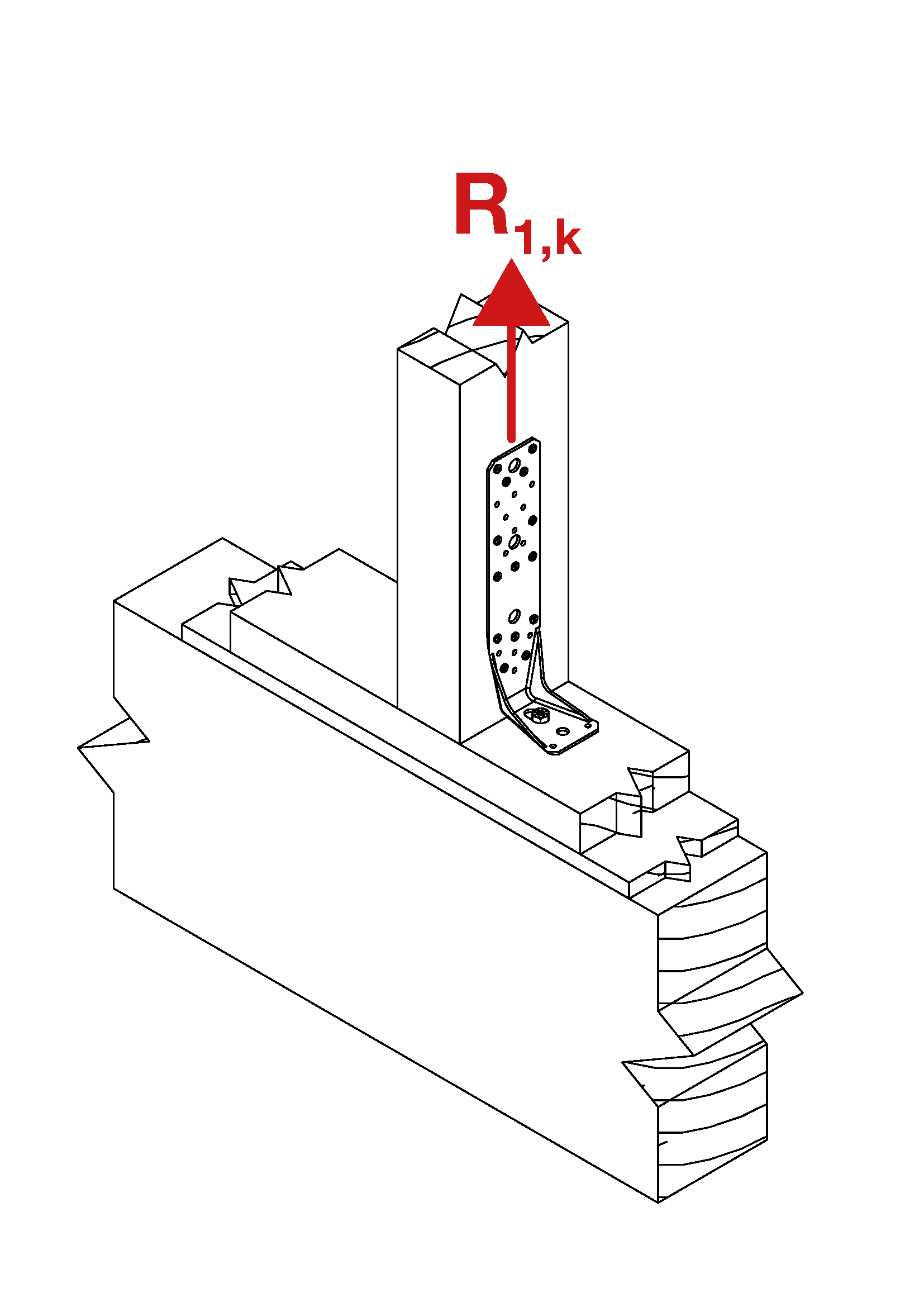

Para los valores R1,k :
- La fijación Ø10 en el poste de madera (ala B) se coloca en el orificio superior => la distancia e entre la fijación en la madera y la ala horizontal del AKR es de 65 mm.
- La distancia X1 entre la madera y el hormigón es de 5 mm.
Para los valores R2,k = R3,k :
- La fijación Ø10 en el poste de madera (ala B) se coloca en el orificio superior => la distancia e entre la fijación en la madera y el ala horizontal del AKR es de 65 mm.
Para los valores R4,k :
- La distancia X1 entre la madera y el hormigón es de 5 mm.
Para los valores R6,k :
- La anchura del poste de madera en contacto con el AKR se considera 30 mm más ancho que el AKR.
Instalación
Montaje

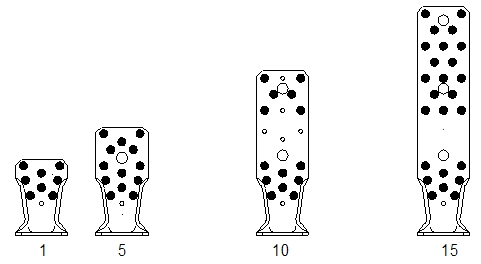

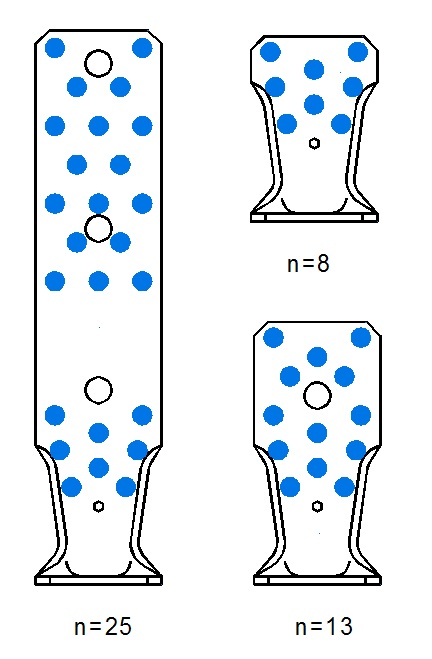

Clavado total

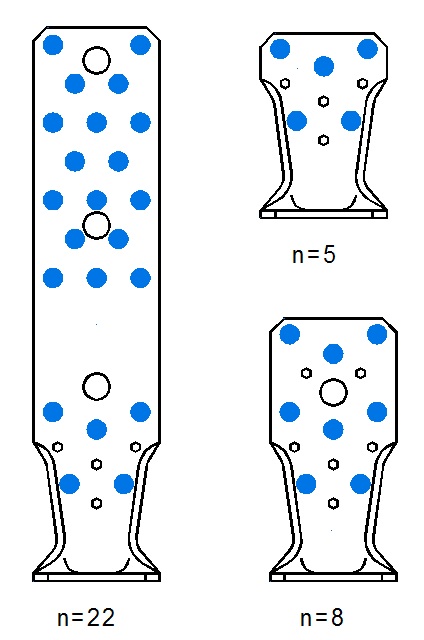

Clouage sur poteau

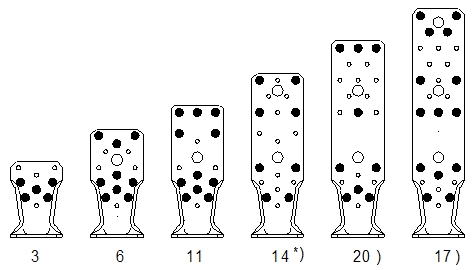

Partial nailing
Fixation poutre sur dalle béton
Fixation d'équerre renforcée pour ossature bois avec SDS
