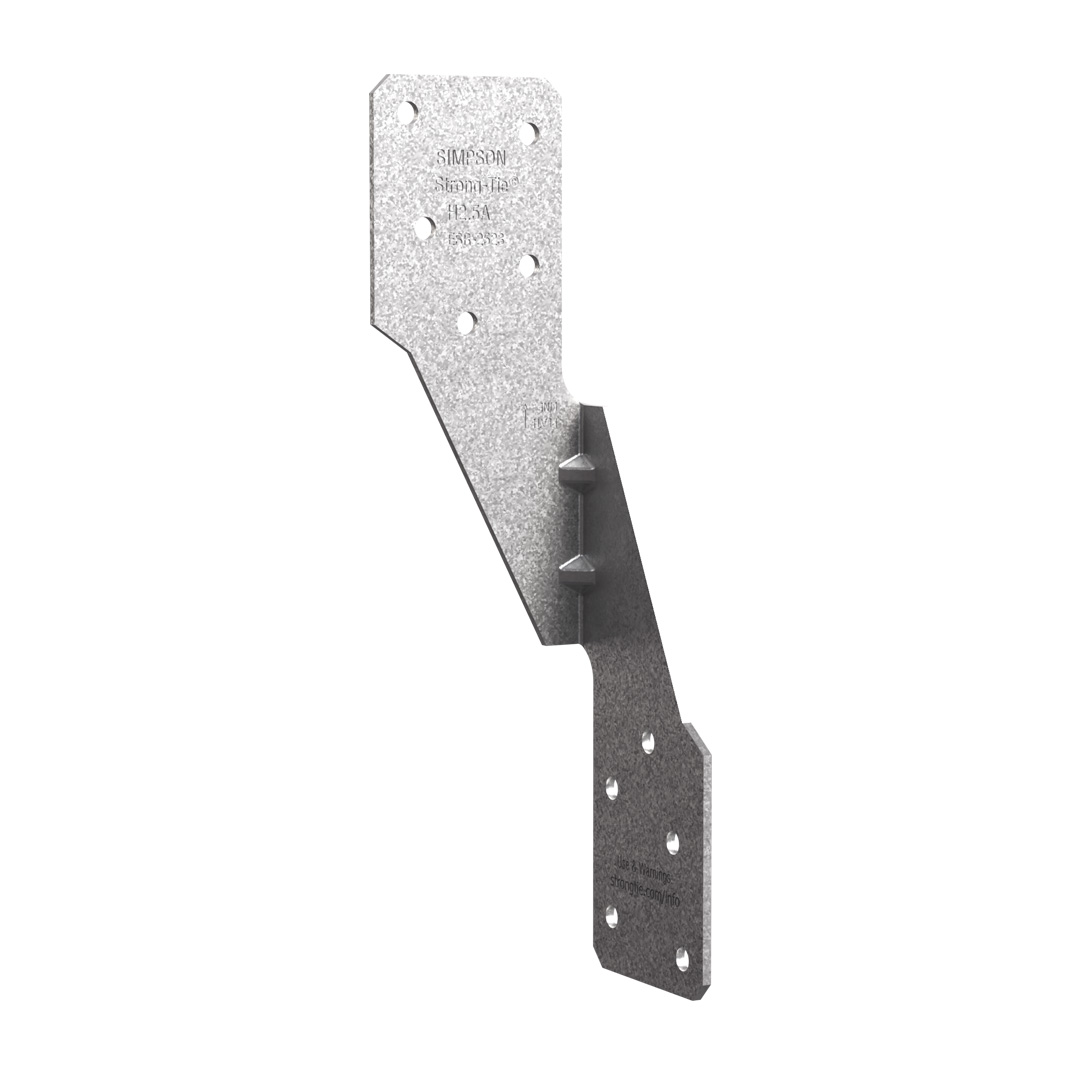

H2.5A
Escuadras para cerchas y cabrios

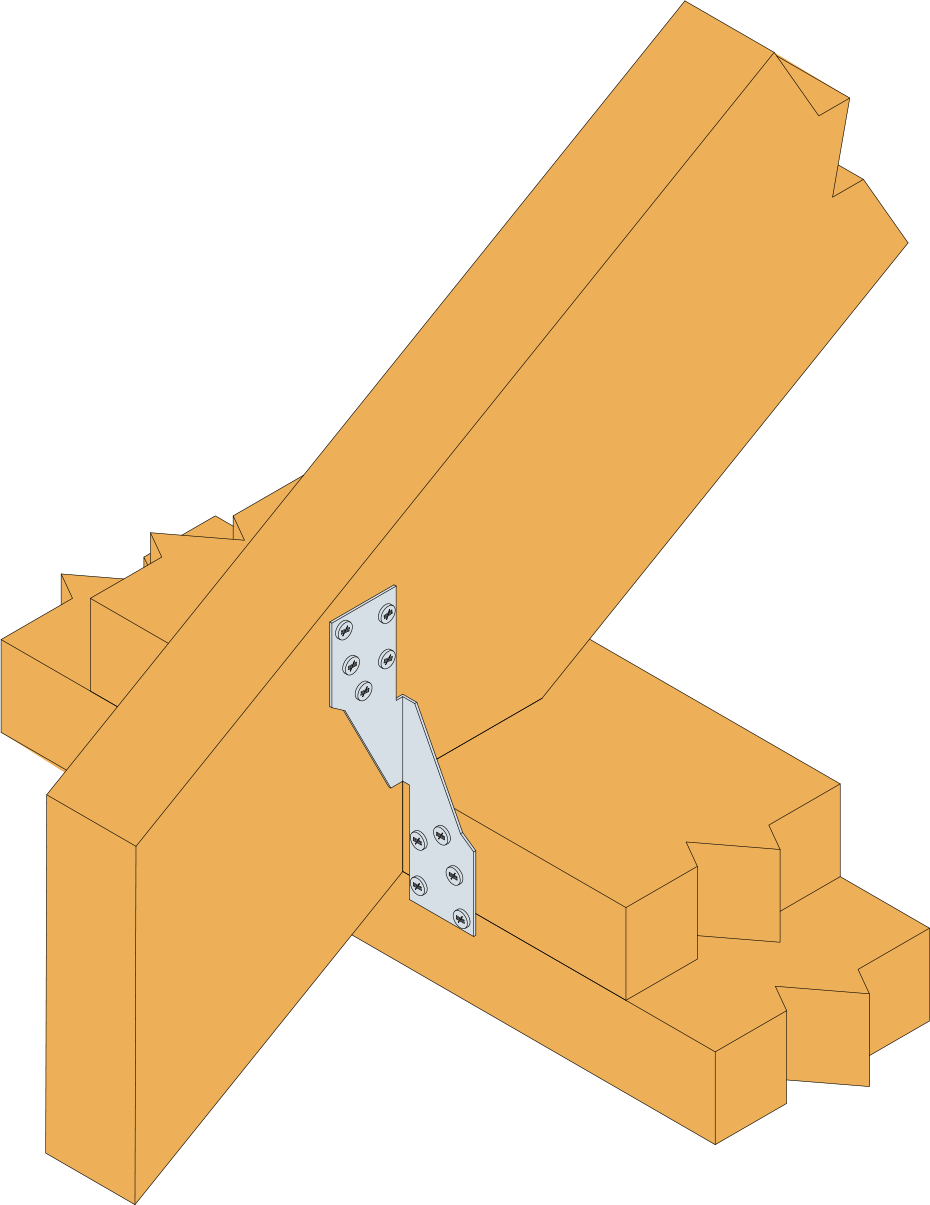

Estas escuadras, diseñadas para fijar cerchas y cabrios sometidos a la acción de vientos extremos, pueden utilizarse en numerosas configuraciones en las que se entrecrucen dos elementos de madera.
Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275
Detalles de producto
Imagenes
Características
Datos técnicos
Dimensiones
Dimensiones
| Modelo | Dimensiones [mm] | Agujeros Ala C | Agujeros Ala D | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø4.1 | Ø4.1 | |
| H2.5A | 35 | 150 | 55 | 55 | 1.2 | 5 | 5 |
Valores Característicos madera sobre madera - 2 escuadras
| Modelo | Valores Característicos - Madera sobre madera - Clavado total | |||||
|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN] | |||||
| Ala C | Ala D | R1.k | R2.k = R3.k | |||
| Cdad | Cdad | CNA3.1x35 | N3.75x30 | CNA3.1x35 | N3.75x30 | |
| H2.5A | 5 | 5 | 2.71 | 2.39 | 0.6 | 0.6 |
Los valores de la tabla están válidas para 2 H2.5A. En el caso de una sola escuadra, el valor al levantamiento está dividida por 2.
