AG922

Escuadras reforzadas

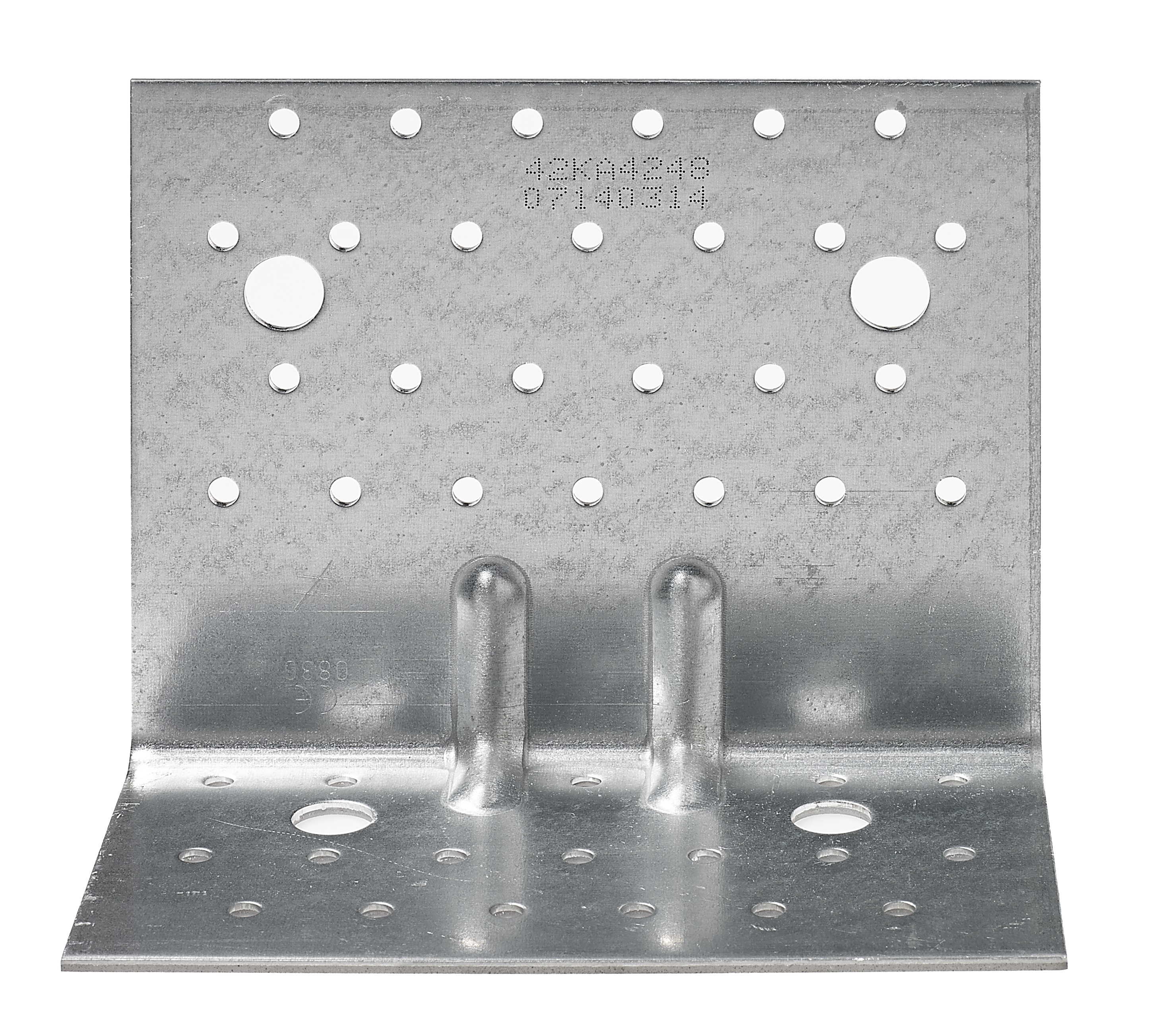

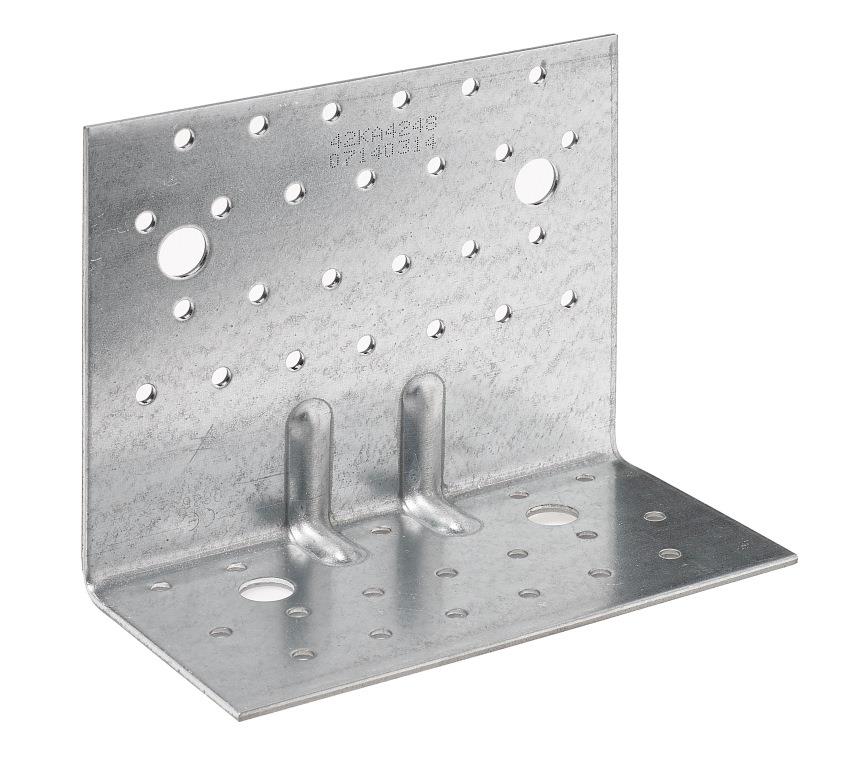

La escuadra reforzada AG922 está diseñada para aplicaciones en estructuras y viviendas con armazón de madera. Tiene también una gran resistencia en el caso de una configuración F4.

Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 2,5 mm.

Ventajas

  • Permite repartir esfuerzos importantes lateralmente,
  • Gran rigidez,
  • Se puede realizar una unión con hormigón con un solo anclaje.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, hormigón, acero, ...
  • Elemento secundario : madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados, ...

Campos de aplicación

  • Fijación de cerchas,
  • Largueros y montantes de revestimientos,
  • Anclajes de cabrios, ménsulas, brochales, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros Ala A Agujeros Ala B Box Quantity
A B C t Ø5 Ø13 Ø5 Ø13
AG922121791502.526218225

Producto perteneciente a la gama Aginco/Armobois.

Valores Característicos - Unión viga / viga - Conexión con 2 escuadras - F4

Modelo Valores Característicos - Viga sobre viga
Fijaciones Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN]
Ala A Ala B R1.k R2.k = R3.k
Cdad Cdad CNA4.0x50 CNA4.0x50
AG922161318.529.5

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos - Unión viga / viga - Conexión con 2 escuadras

Modelo Valores Característicos - Pilar sobre viga
Fijaciones Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN]
Ala A Ala B R1.k
Cdad Cdad CNA4.0x50
AG922121319.5

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos - Unión viga / soporte rígido - Conexión con 2 escuadras

Modelo Valores Característicos - Viga sobre soporte rígido
Fijaciones Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN]
Ala A Ala B R1.k R2.k = R3.k
Cdad Tipo Cdad Tipo CNA4.0x50 CNA4.0x50
AG92216CNA*2Ø1230.648.2

* Véase las columnas en la tabla de valores característicos para averiguar qué tipos de fijaciones pueden usarse en el ala A. Los valores varían según el tipo de fijación usado.

** El nivel de resistencia de diseño del perno R#,d se determina mediante (coeficiente del perno x carga diseño del conector F#,d) para la dirección del esfuerzo y las correspondientes fijaciones. Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas dependen del tipo de hormigón, el espacio y las distancias a los bordes.

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Unión madera/soporte rígido tipo pilar/soporte rígido - Uniones con 2 escuadras

Modelo Valores Característicos - Pilar sobre soporte rígido
Fijaciones Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN]
Ala A Ala B R1.k
Cdad Tipo Cdad Tipo CNA4.0x50
AG92212CNA*2Ø1237.5

* Véase las columnas en la tabla de valores característicos para averiguar qué tipos de fijaciones pueden usarse en el ala A. Los valores varían según el tipo de fijación usado.

** El nivel de resistencia de diseño del perno R#,d se determina mediante (coeficiente del perno x carga diseño del conector F#,d) para la dirección del esfuerzo y las correspondientes fijaciones. Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas dependen del tipo de hormigón, el espacio y las distancias a los bordes.

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos - Unión viga / viga - Conexión con 1 escuadra - F4

Modelo Valores Característicos - Madera sobre madera
Fijaciones Valores Característicos - Madera C24 - Conexión con 1 escuadra [kN]
Ala A Ala B R4.k
Cdad Cdad CNA4.0x50
AG922121322.6

Valores Característicos - Unión viga / viga - Conexión con 1 escuadra - F4

Modelo Valores Característicos - Unión madera / soporte rígido
Fijaciones Valores Característicos - Madera C24 - Conexión con 1 escuadra [kN]
Ala A Ala B R4.k
Cdad Tipo Cdad Tipo CNA4.0x50
AG92212CNA*2Ø1224.8

Valores Característicos - CLT sobre CLT - Tornillos Ø12 para conectores - 2 escuadras

Modelo Valores Característicos - Viga CLT sobre viga CLT - Conexión con tornillos Ø12 para conectores
Fijaciones Valores Característicos - Madera CLT - 2 escuadras por unión [kN]
Ala A Ala B R1.k R2.k = R3.k
Cantidad Tipo Cantidad Tipo SSH12x80 SSH12x80
AG9222SSH2SSH2323

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas CNA Ø4,0x35 o Ø4,0x50 mm,
  • Tornillos CSA Ø5,0x35 o CSA Ø5,0x40,
  • Pernos,
  • Tirafondos.

Sobre hormigón :
Elemento de soporte de hormigón :

  • Anclaje mecánico : pasador FM 753 EVO M12x104/5.
  • Anclaje químico :resina AT-HP + varilla roscada LMAS M10-120/25 o LMAS M12-150/35.

Elemento de soporte de mampostería hueca :

  • Anclaje químico : resina AT-HP o POLY-GP + varilla roscada LMAS M12-150/35 + tamiz SH M16-130.

Sobre acero :

  • Pernos.

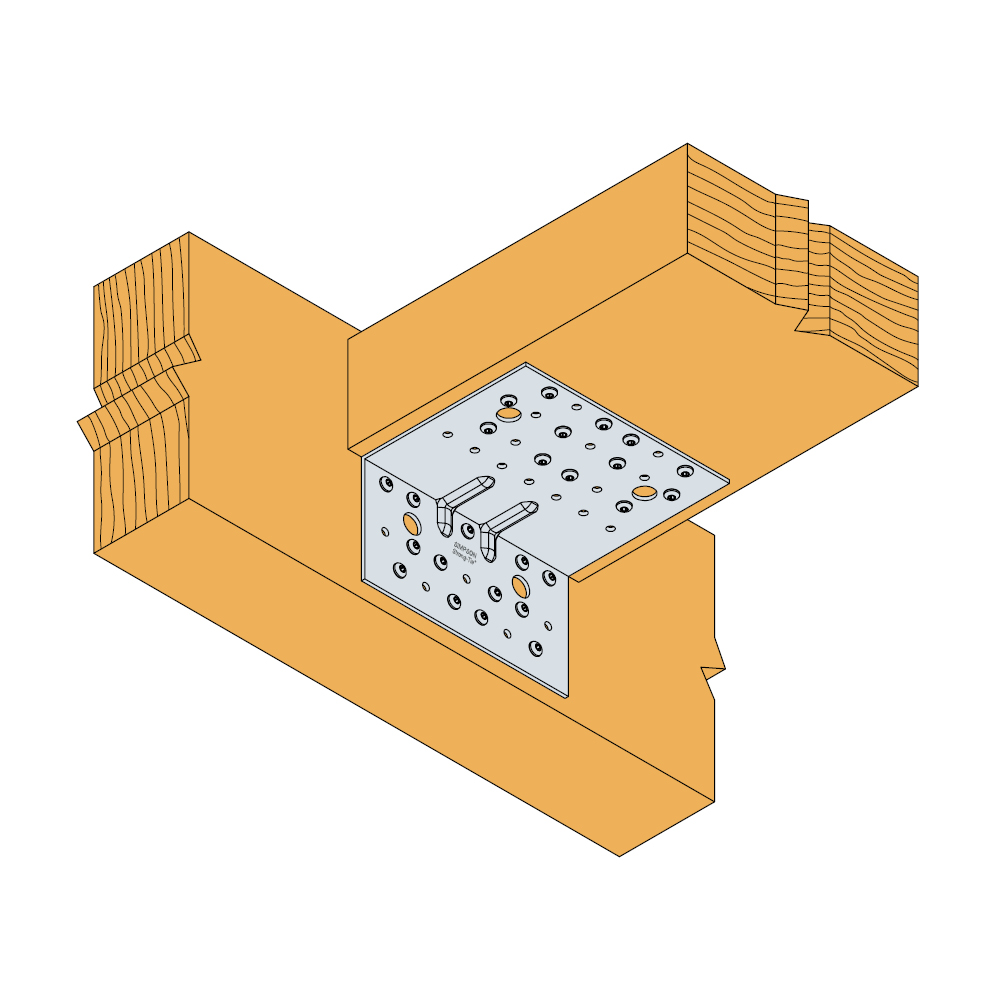

Instalación

  1. Aproxime el elemento para fijar al soporte.
  2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
  3. Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste.
  4. Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido.

Technical Notes

Información técnica

F1 : Esfuerzo de tracción en el eje central de la escuadra
Caso particular de fijaciones con una sola escuadra :

  • Si el conjunto de la estructura impide el giro de la correa o el pilar, la resistencia a tracción será igual a la mitad del valor indicado para dos escuadras,
  • En caso contrario, la resistencia de la unión dependerá de la distancia entre la superficie de contacto vertical y el punto de aplicación de la carga.

F2 y F3 : Esfuerzos laterales de cizalladura
Caso particular de fijaciones con una sola escuadra :

  • El valor de resistencia que debe considerarse es igual a la mitad del valor indicado para dos escuadras.

F4 y F5 : Esfuerzos transversales dirigidos hacia la escuadra o en sentido opuesto a esta

  • La resistencia de la unión dependerá de la distancia entre «e» la base de la escuadra y el punto de aplicación de la carga,
  • Para conocer las cargas correspondientes, contacte con nosotros.

En este ficha técnica únicamente se indican los valores de los esfuerzos F1, F2 y F3 para uniones con dos escuadras.
Si desea obtener más información, contacte con nosotros.

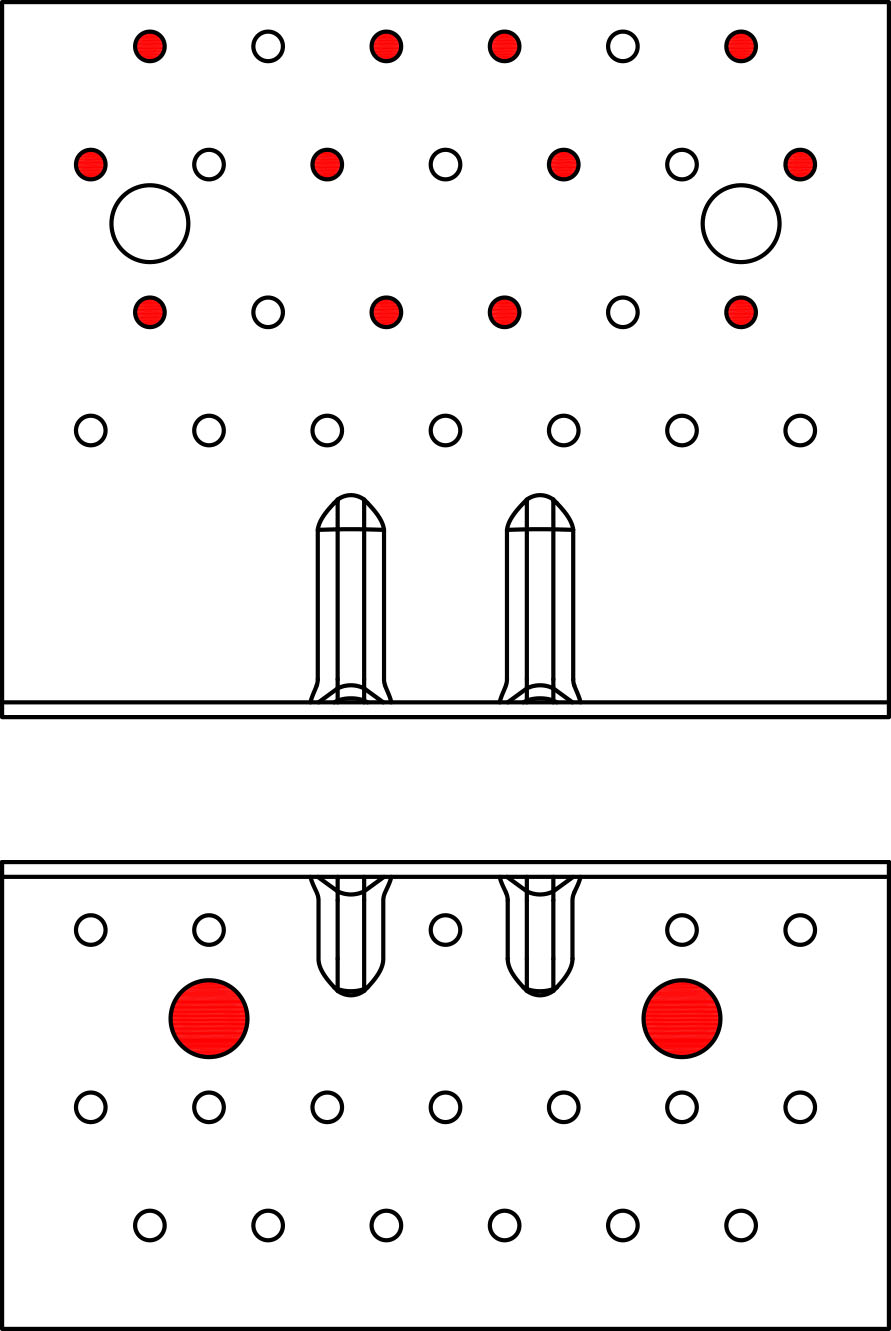

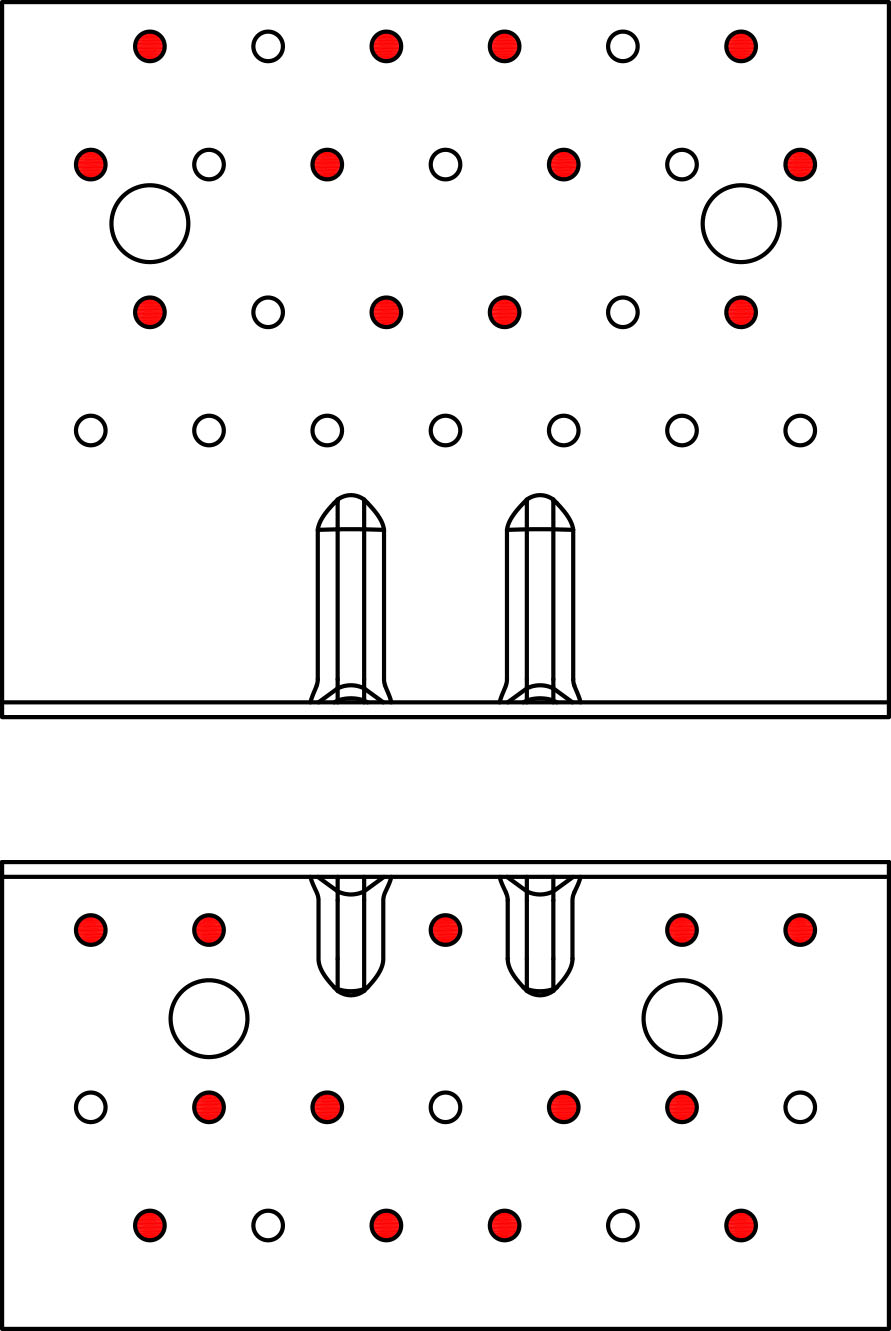

Plan de clouage AG922
