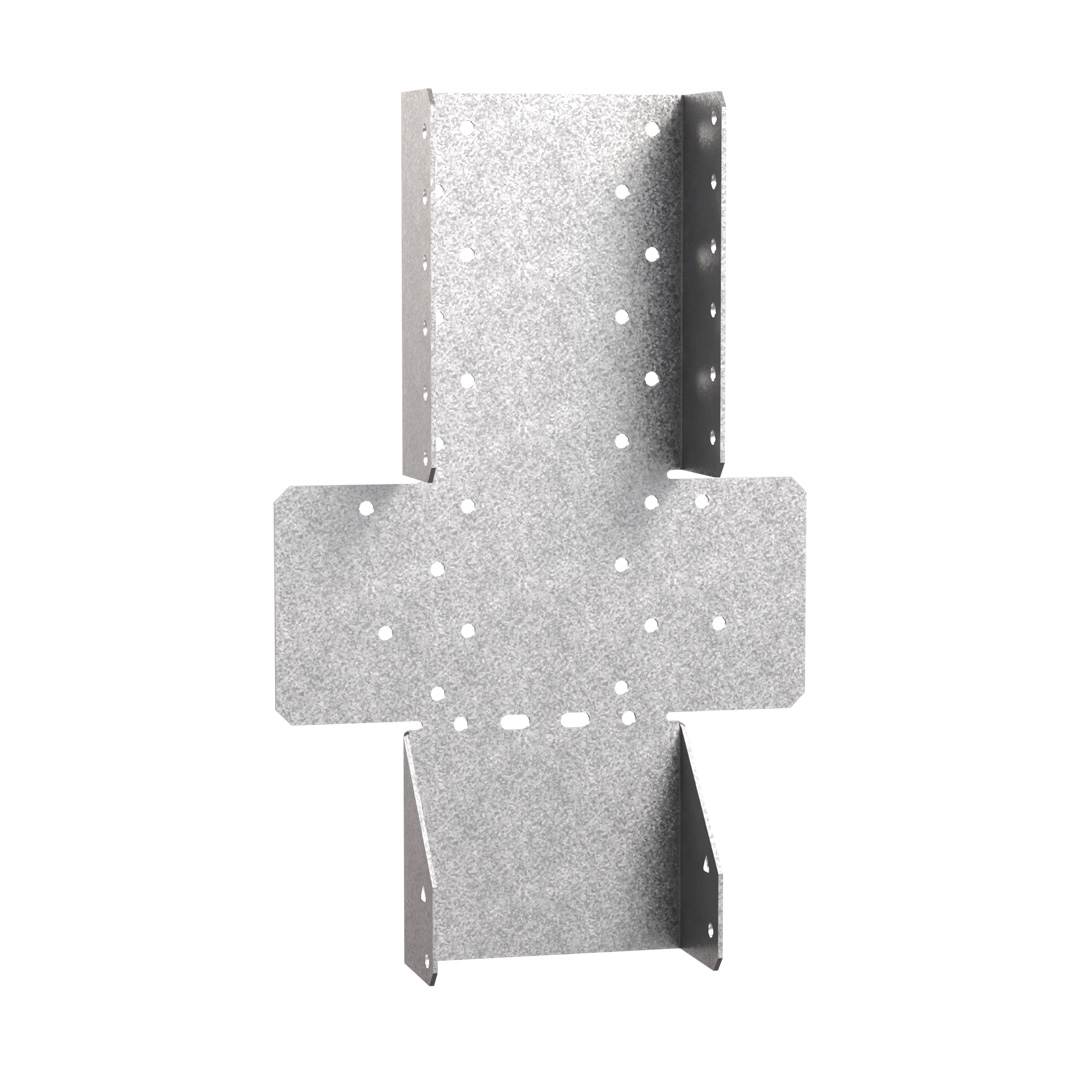

Estribo de inclinación regulable

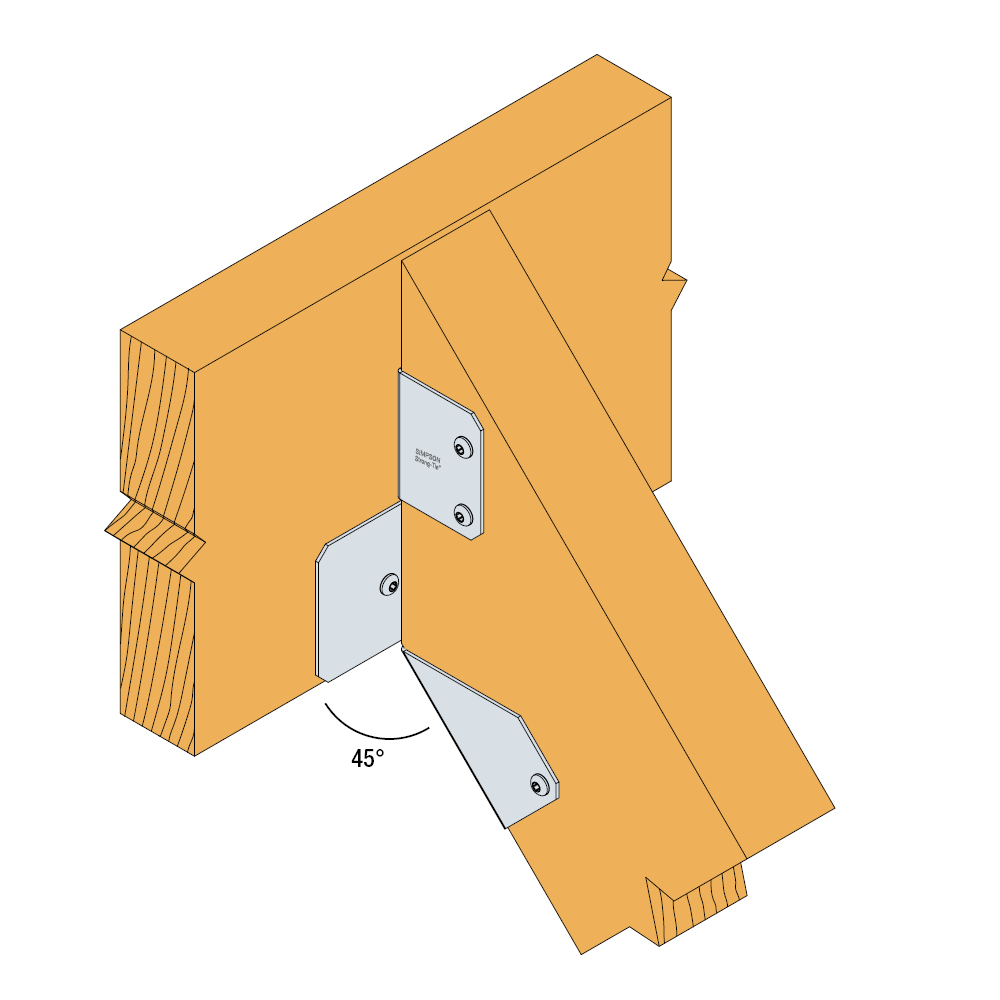

Los estribos SPR permiten fijar cabrios sobre elementos de soporte de madera y hormigón. La regulación de la inclinación se realiza en la propia obra, pudiendo utilizarse ángulo de hasta 45° hacia ambos lados con respecto a la vertical. Dicha regulación solo debe realizarse una vez en el sentido deseado.
Detalles de producto
Características
Materia
- Acero galvanizado S250GD + Z275 según NF EN 10346,
- Espesor : 1,5 mm.
Ventajas
- Ajuste de la inclinación en obra.
Aplicaciones
Soporte
- Elemento principal : madera maciza, maderacompuesta, madera laminada, hormigón o acero,
- Elemento secundario : madera maciza, compuesta o laminada.
Campos de aplicación
- Vigas,
- Correas,
- Vigas planas.
Datos técnicos
Dimensiones y Valores Característicos
Modelo | Dimensiones de la viga [mm] | Dimensiones y Valores Característicos [mm] | Agujeros soporte | Agujeros viga | Box Quantity | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Anchura | A | B | C | D | F | t | Ø5 | Ø5 | |||
Mín. | Máx. | ||||||||||
SPR38/120 | 36 | 38 | 38 | 120 | 75 | 43 | 78 | 1.5 | 9 | 6 | 20 |
SPR50/140 | 48 | 50 | 50 | 140 | 75 | 43 | 78 | 1.5 | 18 | 8 | 20 |
SPR64/160 | 62 | 64 | 64 | 160 | 75 | 43 | 78 | 1.5 | 20 | 10 | 16 |
SPR76/180 | 74 | 76 | 76 | 180 | 75 | 43 | 78 | 1.5 | 22 | 12 | 16 |
SPR100/300 | 98 | 100 | 100 | 300 | 75 | 43 | 78 | 1.5 | 34 | 24 | 16 |
Las dimensiones A, B y C son las dimensiones interiores del estribo.
El talón inferior del estribo únicamente debe plegarse una vez en el sentido necesario para conseguir el ángulo α deseado.
Valores Característicos - Viga sobre viga
Modelo | Fijaciones | Valores característicos - Madera C24 [kN] | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Soporte | Viga segundaria | Tracción (F1) | R2.k | |||||||
Cdad | Cdad | No | CNA4,0x40 | CNA4.0x50 | CNA4.0x60 | No | CNA4,0x40 | CNA4.0x50 | CNA4.0x60 | |
SPR38/120 | 9 | 6 | 5 | 5.4 | 6.3 | 7 | 2.9 | 3.3 | 4.2 | 4.9 |
SPR50/140 | 18 | 8 | 6.6 | 7.1 | 8.4 | 9.2 | 4 | 4.5 | 5.8 | 6.6 |
SPR64/160 | 20 | 10 | 9.4 | 10.3 | 12.2 | 13.6 | 6.3 | 7.2 | 9.1 | 10.5 |
SPR76/180 | 22 | 12 | 12.6 | 13.8 | 16.4 | 18.2 | 9 | 10.2 | 12.8 | 14.6 |
SPR100/300 | 34 | 24 | 32.2 | 35.3 | 42.4 | 47.8 | 27 | 30.1 | 37.2 | 42.6 |

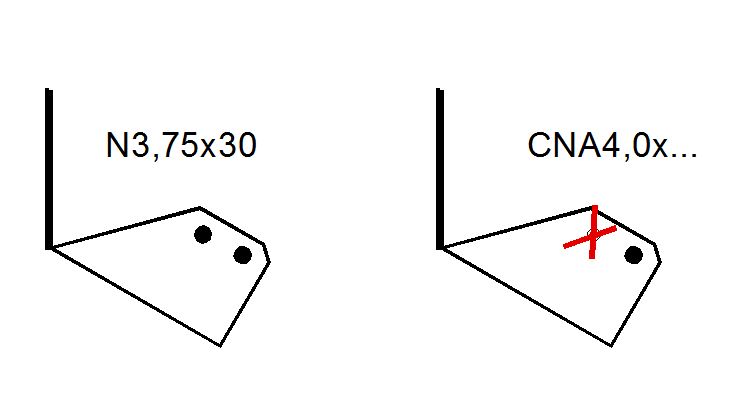

Los números entre () corresponden con el número de puntas entorchadas N3.75x30.
Instalación
Montaje
Fijaciones
En el elemento secundario :
- Puntas anilladas CNA Ø 4.0x35 o CNA Ø 4.0x50 mm.
Sobre el elemento principal :
Elemento de soporte de madera :
- Puntas anilladas CNA Ø 4.0x35 o CNA Ø 4.0x50 mm.
- Tirafondos y pernos de Ø 10 mm.
Elemento de soporte de hormigón :
- Anclaje mecánica : WA M10-78/5.
- Anclaje químico : con varilla roscada de Ø 10 mm, varilla LMAS M10-130 con resina AT-HP.
Elemento de soporte metálico :
- Pernos de Ø 10 mm.

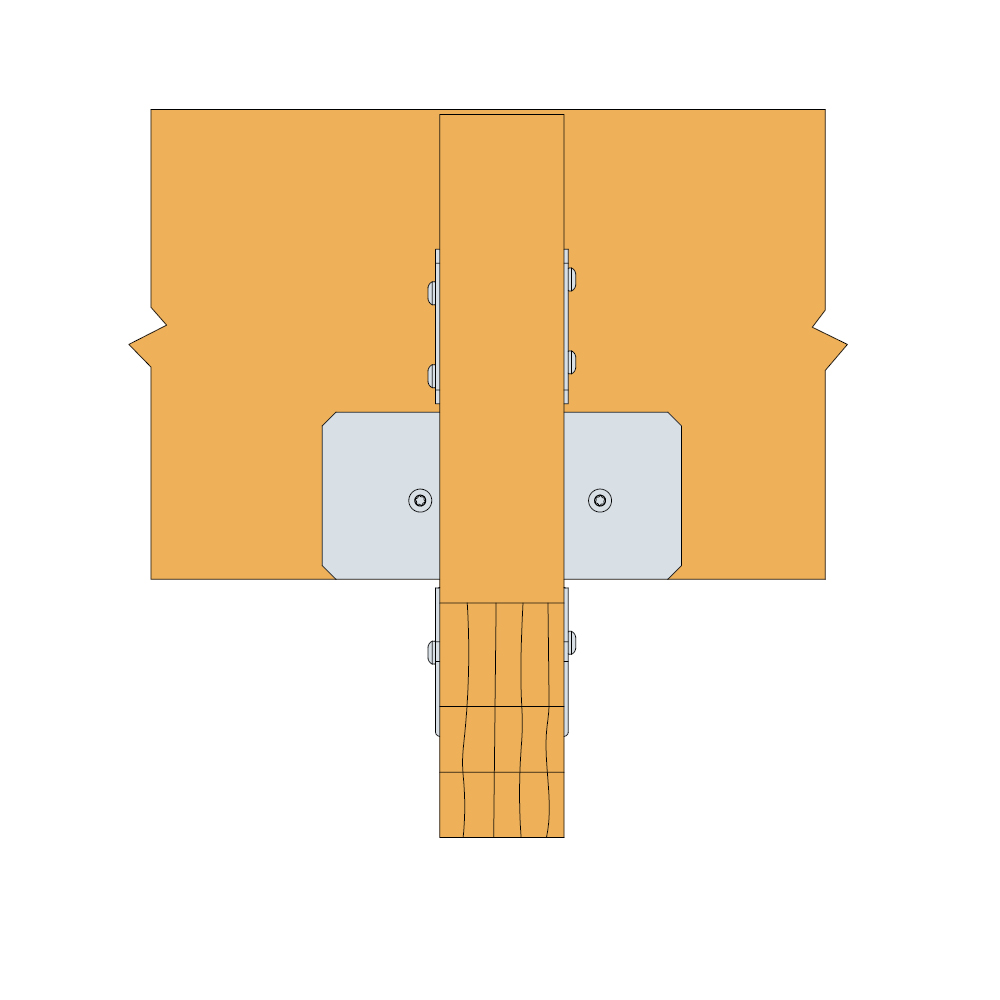

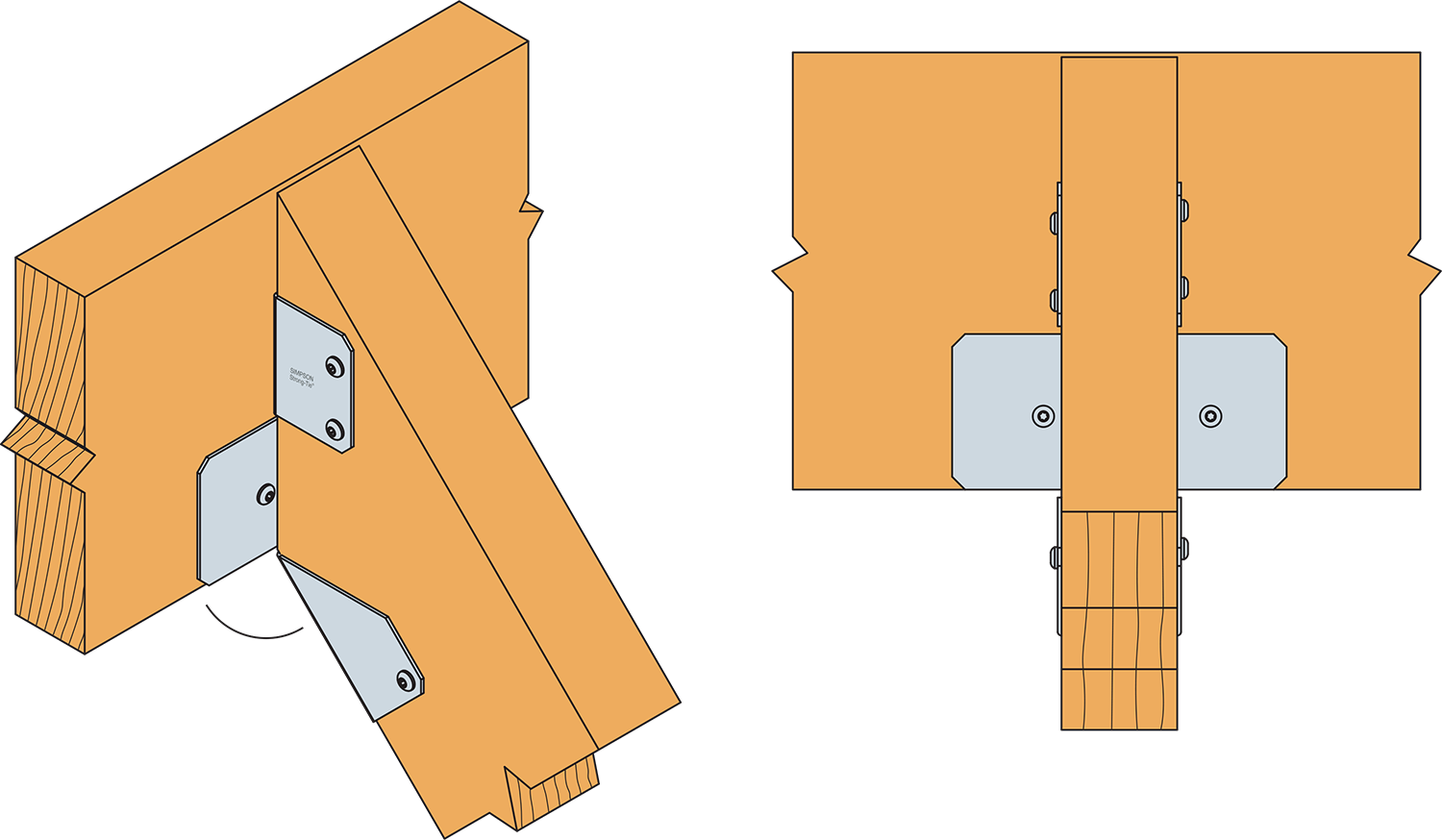

Instalación
Sobre madera :
- Trace la situación de la viga principal sobre el elemento principal.
- Oriente el estribo y prefije las alas a cada lado.
- Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal.
- Finalice la fijación en cada lado.
- Oriente la viga principal en el estribo.
- Fije la viga principal al estribo.
- Existen dos tipos de clavado sobre madera, total o parcial.
Sobre hormigón :
- Método 1 : Trace la situación de los agujeros con la ayuda de la tabla de posiciones de los agujeros disponible en la ficha técnica.
- Método 2 : Trace la situación de la viga sobre el soporte, oriente el estribo e identifique los centros de los agujeros.
- Perfore el soporte con una broca adaptada.
- Oriente el estribo y fíjelo sobre el soporte con pasadores de anclaje.
- Oriente la viga principal en el estribo.
- Fije la viga principal al estribo.
