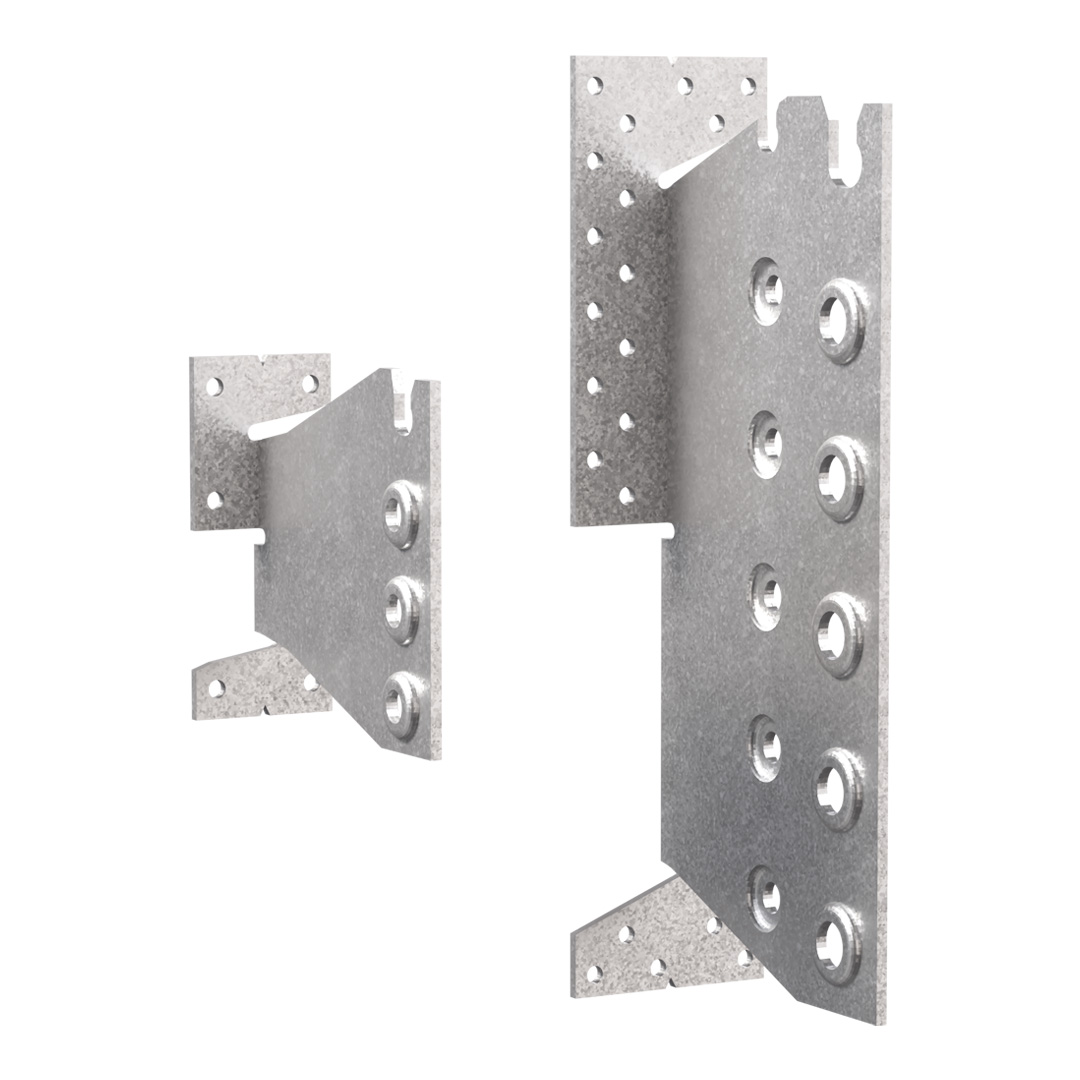

Estribo de tipo TU

Estos estribos con alma interior permiten conseguir uniones completamente invisibles. La ranura de su parte superior facilita su instalación en obra.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Fuego

Interior

Acero galvanizado Z275

Fuego R 60


Detalles de producto

Imagenes

Características

Material

Acero S250GD + Z275 según NF EN 10346
Espesor 3 mm

Ventajas

Conexión invisible,
Puesta en obra optimizada y conforme con los Eurocódigos,
Resistencia al fuego de 1/2 hora, siempre que la instalación se realice cumpliendo ciertos requisitos específicos. Documentacion : "RESISTENCIA AL FUEGO - Fiabilidad asociada a losconectores".

Aplicaciones

Material de soporte

Elemento principal : madera maciza, madera laminada, madera compuesta...
Elemento secundario: madera maciza, madera laminada o madera compuesta...

Campos de aplicación

Vigas,
Correas,
Vigas principales...

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones de la viga [mm]					Dimensions del soporte [mm]	Dimensiones [mm]				Agujeros soporte	Agujeros viga
	Anchura		Altura			Anchura pilar	A	B	C	t	Ø5	Ø8,5	Ø12,5
	Mín.	Máx.	Min β=0	Min β≠0	Máx.	Mín.	A	B	C	t	Ø5	Ø8,5	Ø12,5
TU12	45	120	120	160	200	68	96	97.5	40	3	6	4	-
TU16	60	160	160	190	240	88	134	104.5	60	3	18	-	3
TU20	60	160	200	225	280	88	174	104.5	60	3	22	-	4
TU24	60	160	240	260	300	88	214	104.5	60	3	26	-	5
TU28	60	160	280	295	340	88	254	104.5	60	3	30	-	6

Valores Característicos - Viga sobre viga - Clavado total

Modelo	Valores Característicos - Viga sobre viga - Clavado total
	Fijaciones				Valores Característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R_1,k							R_2,k							R_3,k							R_4,k
	N°	Tipo	N°	Tipo	Longitud de clavijas [mm]							Longitud de clavijas [mm]							Longitud de clavijas [mm]
	N°	Tipo	N°	Tipo	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	5.7	6.1	6.8	7.6	8	8	8	0.9	1.1	1.6	2.1	2.7	3.2	3.7	4.5
TU16	18	CNA4,0x50	3	STD12	-	17.5	18.1	19.2	20.5	22	23.5	-	11.7	12.1	12.8	13.7	14.7	15.7	-	1.5	2.1	2.8	3.6	4.2	5	5.9
TU20	22	CNA4,0x50	4	STD12	-	26.7	27.6	29.2	31.1	33.3	35.6	-	20	20.7	21.9	23.3	25	26.7	-	2	2.8	3.7	4.5	5.4	6.4	7.9
TU24	26	CNA4,0x50	5	STD12	-	36.6	37.7	39.8	42.5	45.4	48.3	-	29.3	30.2	31.8	34	36.3	38.6	-	2.5	3.5	4.4	5.6	6.5	7.7	9.9
TU28	30	CNA4,0x50	6	STD12	-	46.9	48.3	50.9	54.1	57.6	61.1	-	39.1	40.3	42.4	45.1	48	50.9	-	2.9	4.1	5.3	6.5	7.6	8.9	11.8

Valores Característicos - Viga sobre pilar - Clavado total

Modelo	Valores Característicos - Viga sobre pilar - Clavado total
	Fijaciones				Valores Característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R_1,k							R_2,k							R_3,k							R_4,k
	N°	Tipo	N°	Tipo	Longitud de clavijas [mm]							Longitud de clavijas [mm]							Longitud de clavijas [mm]
	N°	Tipo	N°	Tipo	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	-	-	5.7	6.1	6.8	7.6	8	-	-	0.9	1.1	1.6	2.1	2.7	3.2	3.7	4.5
TU16	14	CNA4,0x50	3	STD12	-	16.1	16.7	17.7	19	20.4	21.9	-	10.7	11.1	11.8	12.7	13.6	14.6	-	1.5	2.1	2.8	3.6	4.2	5	4.8
TU20	14	CNA4,0x50	4	STD12	-	22.9	23.7	25.1	26.8	28.6	30.1	-	17.2	17.8	18.8	20.1	21.5	22.6	-	2	2.8	3.7	4.5	5.4	6.4	6.2
TU24	18	CNA4,0x50	5	STD12	-	31.9	33	34.8	36.9	38.9	39.9	-	25.5	26.4	27.8	29.5	31.1	31.9	-	2.5	3.5	4.4	5.6	6.5	7.7	7.6
TU28	18	CNA4,0x50	6	STD12	-	38	38.9	39.9	39.9	39.9	39.9	-	31.7	32.4	33.3	33.3	33.3	33.3	-	2.9	4.1	5.3	6.5	7.6	8.9	8.8

Valores Característicos - Viga sobre viga con pendiente - Clavado total

Modelo	Valores Característicos - Viga sobre viga - Clavado total - con pendiente y ángulo α=90°
	Fijaciones				Valores Característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R_1,k - Pendiente β=15°							R_1,k - Pendiente β=30°							R_1,k - Pendiente β=45°
	N°	Tipo	N°Cdad	Tipo	Longitud de clavijas [mm]							Longitud de clavijas [mm]							Longitud de clavijas [mm]
	N°	Tipo	N°Cdad	Tipo	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7
TU16	18	CNA4,0x50	3	STD12	-	16.9	17.4	18.3	19.4	20.7	22.1	-	16.5	16.8	17.5	18.5	19.6	20.8	-	15.9	16.4	17	17.9	18.9	20
TU20	22	CNA4,0x50	4	STD12	-	25.8	26.4	27.8	29.5	31.4	33.5	-	25.1	25.6	26.7	28.1	29.8	31.6	-	24.4	25.1	26.1	27.4	28.9	30.5
TU24	26	CNA4,0x50	5	STD12	-	35.4	36.2	38	40.2	42.8	45.5	-	34.3	35.2	36.6	38.6	40.8	43.2	-	33.6	34.7	36	37.8	39.8	42
TU28	30	CNA4,0x50	6	STD12	-	45.5	46.4	48.6	51.4	54.5	57.8	-	44	45.3	47.1	49.5	52.3	55.2	-	43.4	44.9	46.5	48.7	51.3	53.9

Valores Característicos - Viga sobre pilar con pendiente - Clavado total

Modelo	Valores Característicos - Viga sobre pilar - Clavado total - con pendiente y ángulo α=90°
	Fijaciones				Valores Característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R_1,k - Pendiente β=15°							R_1,k - Pendiente β=30°							R_1,k - Pendiente β=45°
	N°	Tipo	N°	Tipo	Longitud de clavijas [mm]							Longitud de clavijas [mm]							Longitud de clavijas [mm]
	N°	Tipo	N°	Tipo	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7	6.8	7.2	7.9	8.7	9.3	-	-	6.6	6.9	7.5	8.2	9	-	-	6.4	6.6	7.1	7.8	8.5	-	-
TU16	14	CNA4,0x50	3	STD12	-	-	15.9	16.3	17.1	18.1	-	-	-	15.4	15.7	16.4	17.2	-	-	-	15	15.4	15.9	16.7	-	-
TU20	14	CNA4,0x50	4	STD12	-	-	24.2	24.8	25.9	27.4	-	-	-	23.6	24	25	26.2	-	-	-	22.9	23.5	24.4	25.5	-	-
TU24	18	CNA4,0x50	5	STD12	-	-	33.3	34.1	35.6	37.6	-	-	-	32.4	33.1	34.4	36.1	-	-	-	31.6	32.6	33.7	35.2	-	-
TU28	18	CNA4,0x50	6	STD12	-	-	43	43.8	45.8	48.2	-	-	-	41.7	42.7	44.3	46.5	-	-	-	40.9	42.2	43.7	45.6	-	-

Instalación

Montaje

Fijaciones

Sobre la viga principal :

Puntas anilladas CNA Ø4,0 x 50 mm o tornillos CSA Ø5,0 x 40 m

Sobre la viga secundaria :

Clavijas de acero S235JR de tipo STD12
Estribos TU12 : Ø8 mm (tipo STD8)
Estribos TU16 hasta 28 : Ø12 mm (tipo STD12)

La longitud de las clavijas debe ser igual o inferior a la anchura de la viga secundaria.

Elementos de soporte de hormigón o acero :

No se recomienda instalar estos estribos sobre elementos de soporte de hormigón o acero, dado que las dimensiones de los pernos hacen que la distancia entre el extremo del elemento de madera y las clavijas no cumplan las especificaciones del Eurocódigo 5.

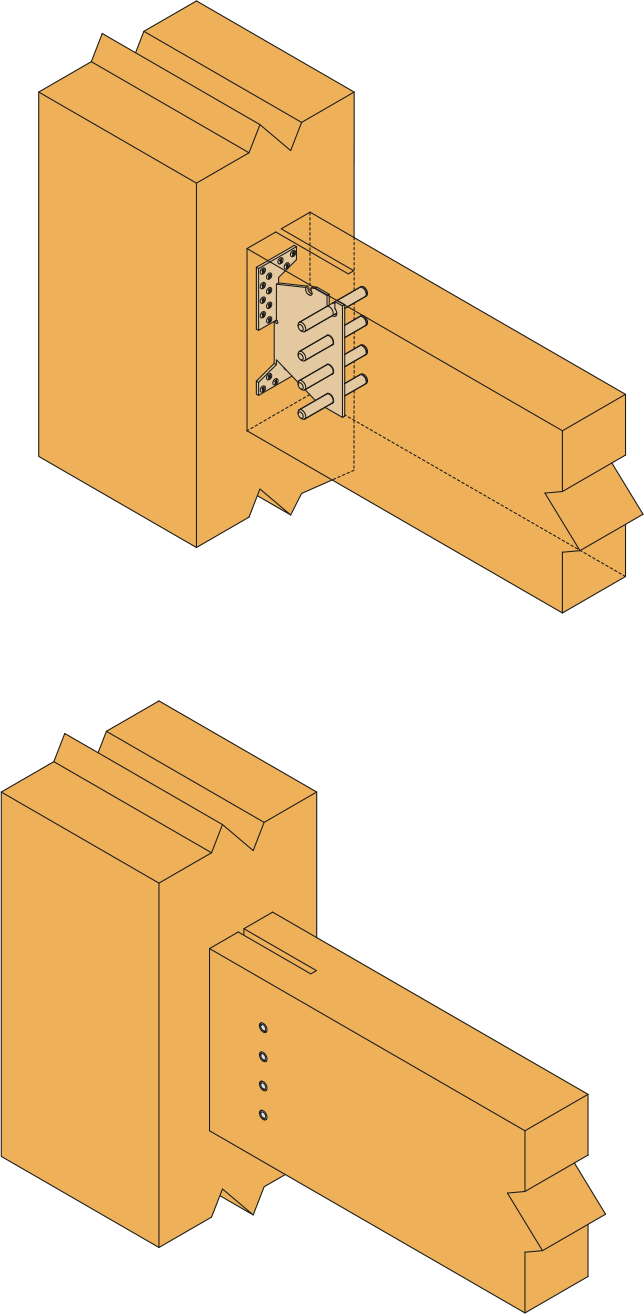

Instalación

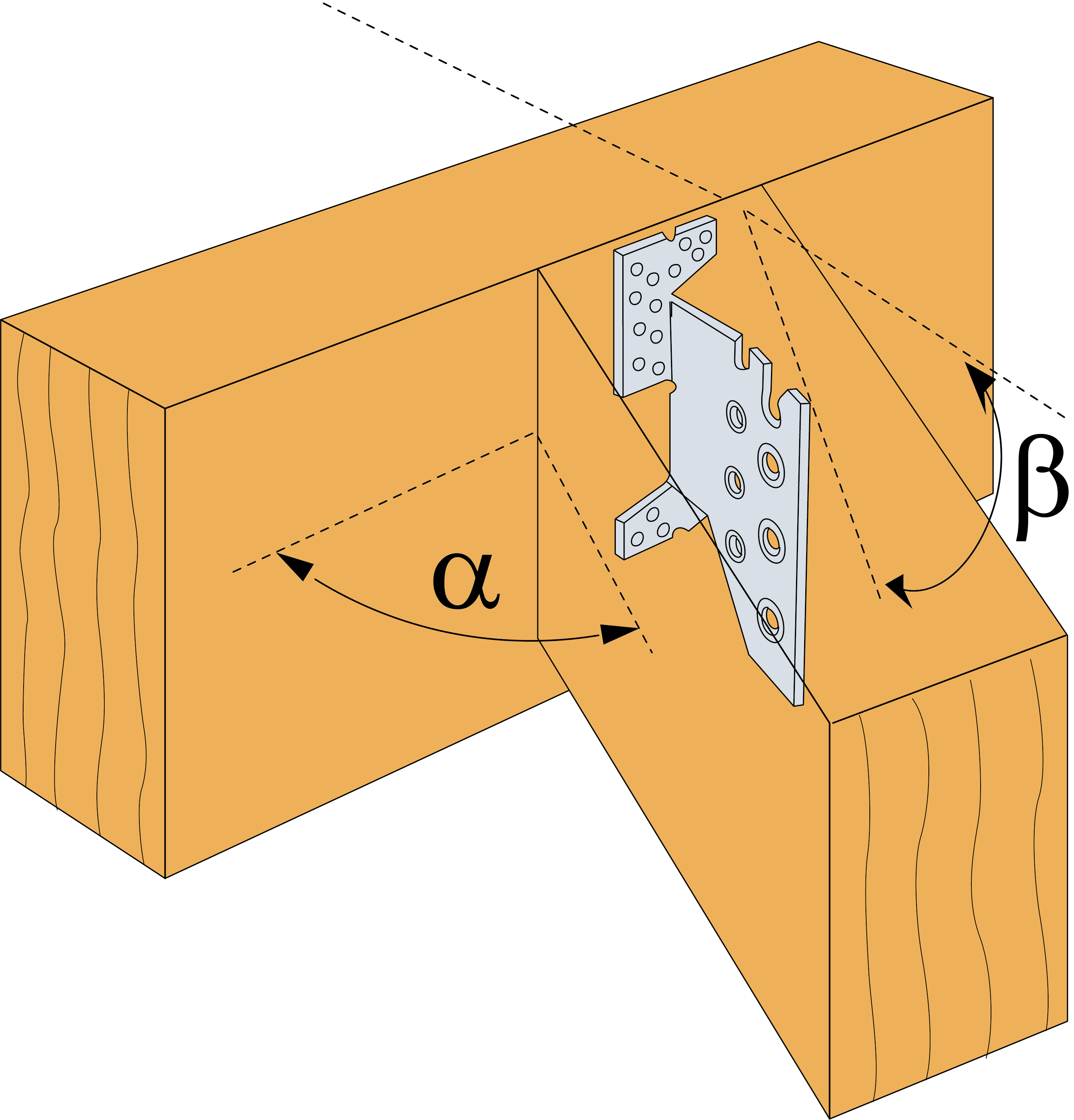

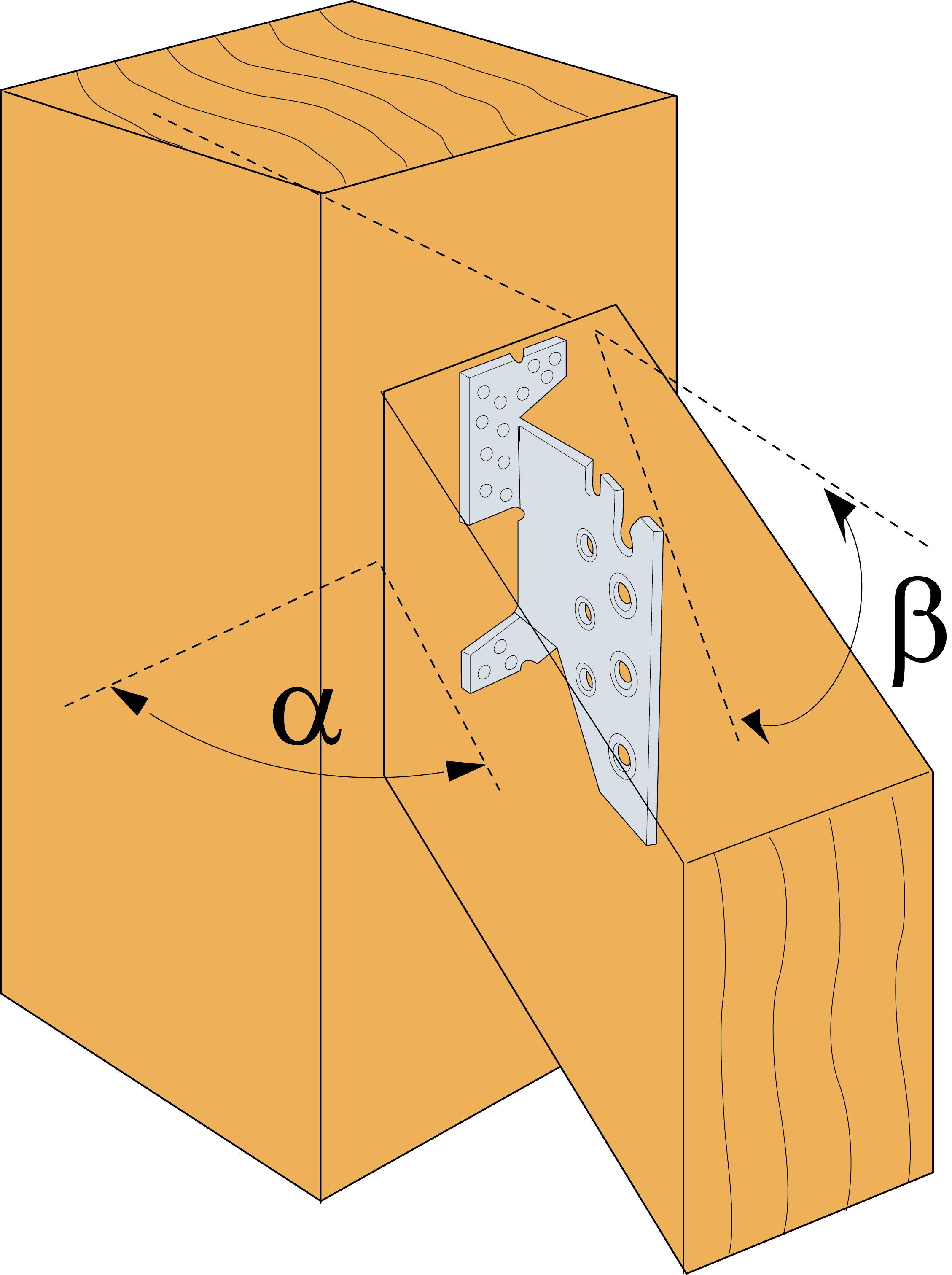

Realizar una entalladura vertical en la viga secundaria (anchura 6 mm para el TU12 y anchura 9 mm para los TU16 hasta TU28),
Identificar la posición de las clavijas, en la viga secundaria, antes de perforar transversalmente,
Introducir solamente la primera clavija en la viga, en la parte superior (diámetro del agujero de acuerdo con el diámetro de la clavija),
Realizar un refrentado de una profundidad de 6 mm en la viga principal. Aunque no es obligatorio, el refrentado permite mejorar el acabado de la unión,
Fijar el estribo sobre la viga principal con puntas o tornillos,
Presentar la viga secundaria para posicionar la primera clavija instalada en la muesca del estribo,
Instalar las otras clavijas.
