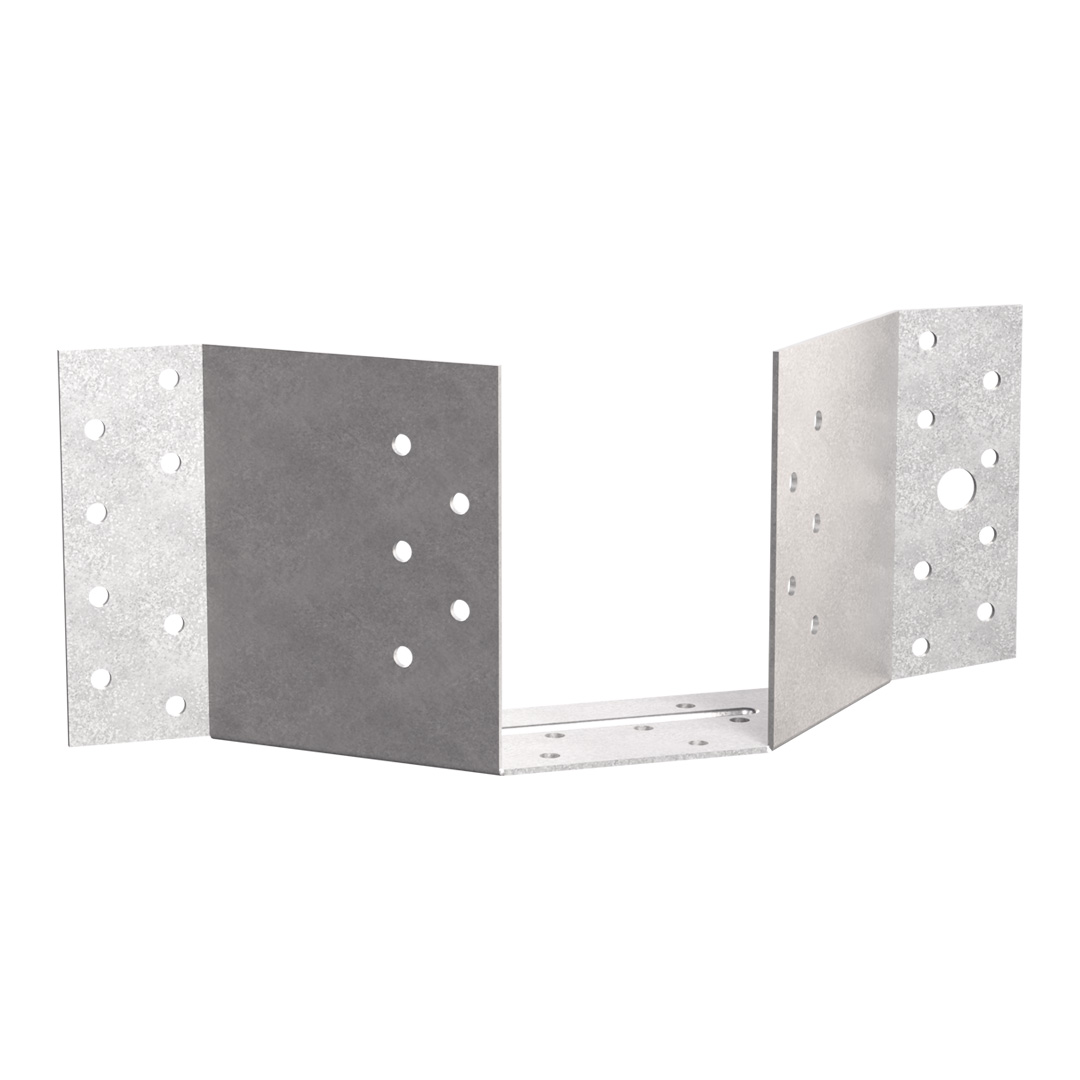

Estribo en ángulo de 45° (izquierda y derecha)

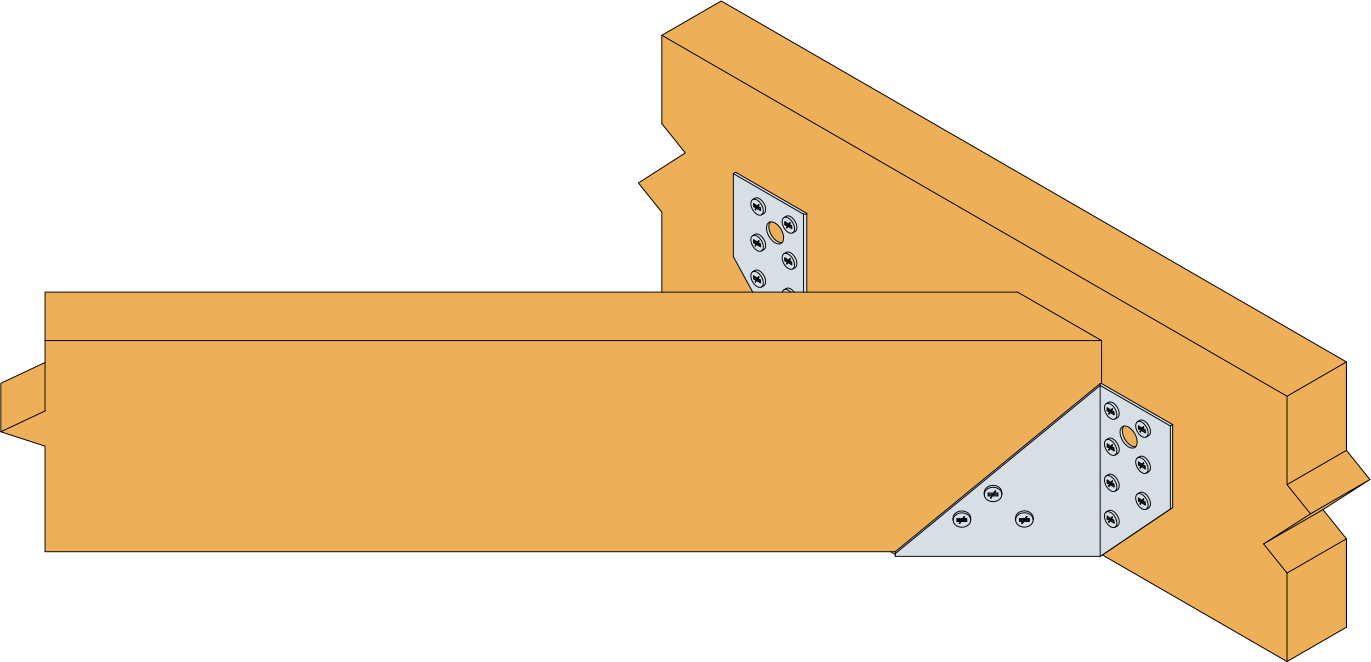

Estos estribos posibilitan realizar una unión a 45° a izquierda o a derecha con un único producto. Se utilizan principalmente en estructuras industriales.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Acero electrocincado 20µm

Detalles de producto

Imagenes

Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346
Espesor 1,5 mm

Ventajas

Puede utilizarse en ángulo de 45° hacia la derecha o la izquierda,
Fijación sobre madera u hormigón....

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada, hormigón, acero
Elemento secundario : madera maciza

Fijaciones

Fijación de cerchas

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones de la viga [mm]			Dimensiones [mm]						Agujeros soporte		Agujeros viga	Box Quantity
	Anchura	Altura		A	B	C	D	F	t	Ø5	Ø11	Ø5
	Anchura	Mín.	Máx.	A	B	C	D	F	t	Ø5	Ø11	Ø5
ET248	38	97	145	59	92	65	189	46	1.5	14	2	6	30
ET260	47	97	145	67	95	55	177	35	1.5	16	2	10	30
ET301	2x38	97	145	108	95	55	218	35	1.5	16	2	16	30

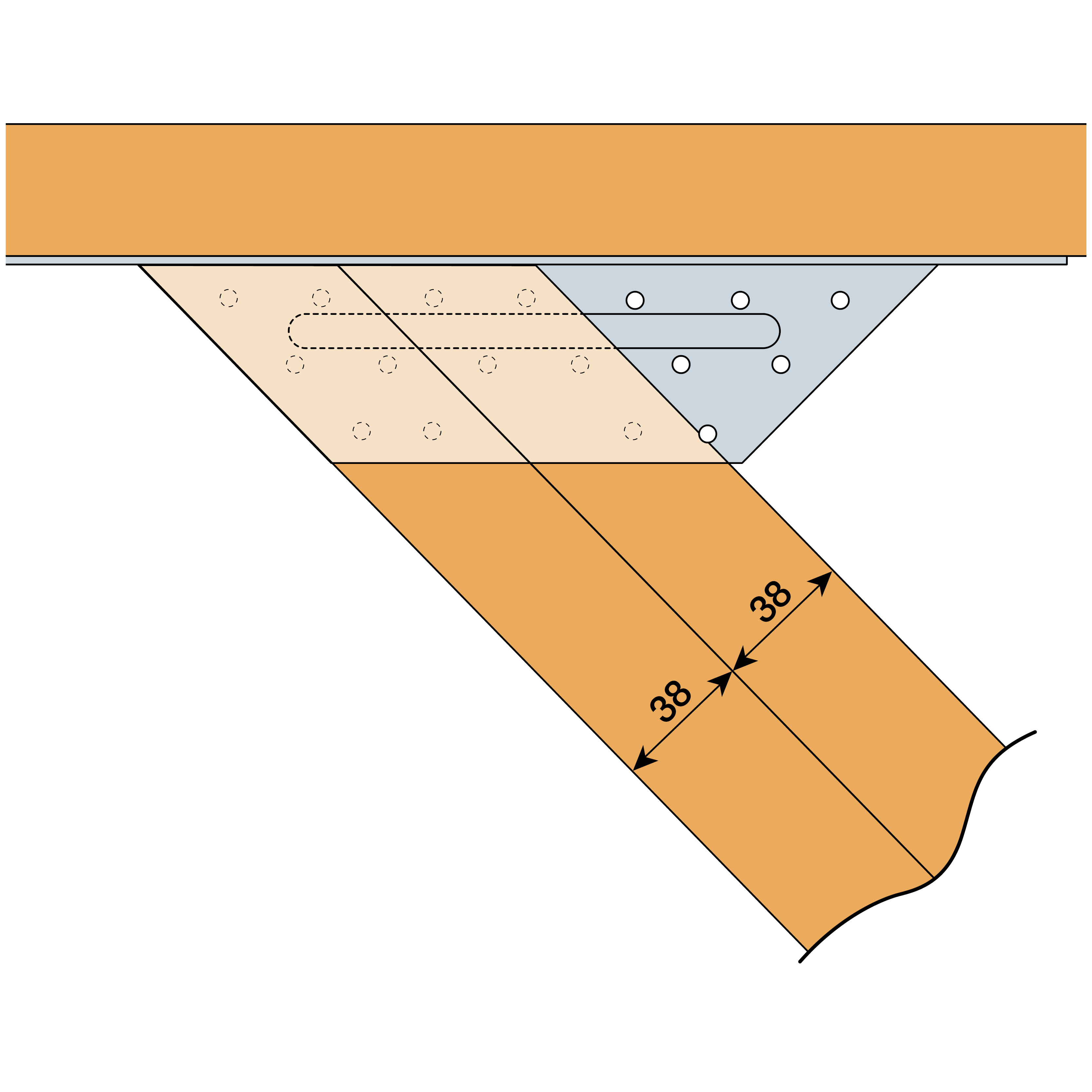

Valores Característicos - Viga sobre viga

Modelo	Valores Característicos - Madera sobre madera - Clavado total
	Fijaciones		Valores Característicos - Madera C24 [kN]
	Soporte	Viga	R_1.k
	N°	N°	CNA4,0x35
ET248	14	6	8.7
ET260	16	10	10.5
ET301	16	16	11.2

Utilizar una escuadra con ángulo ajustable LS30 para aumentar la estabilidad si la altura de la viga es superior a 195 mm.

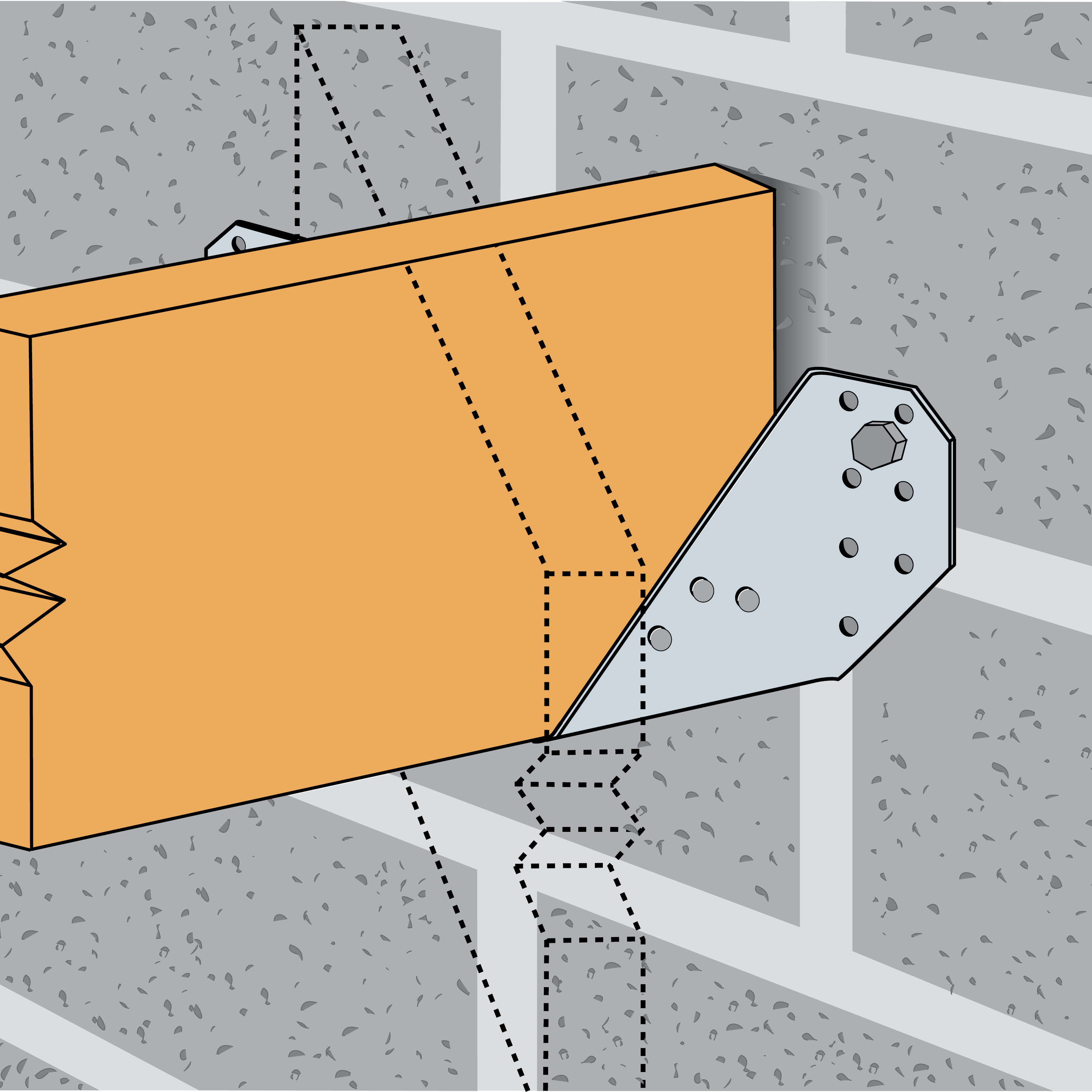

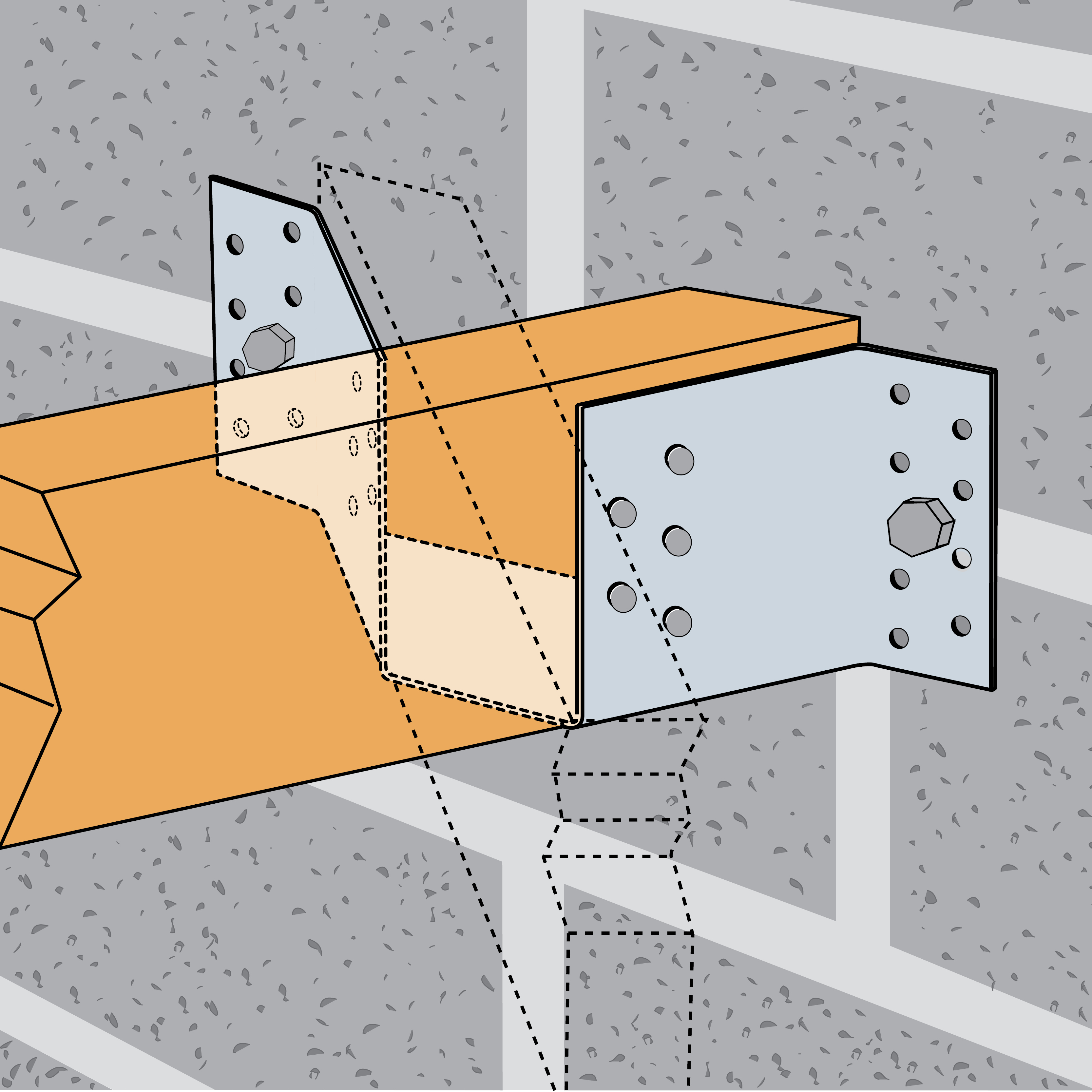

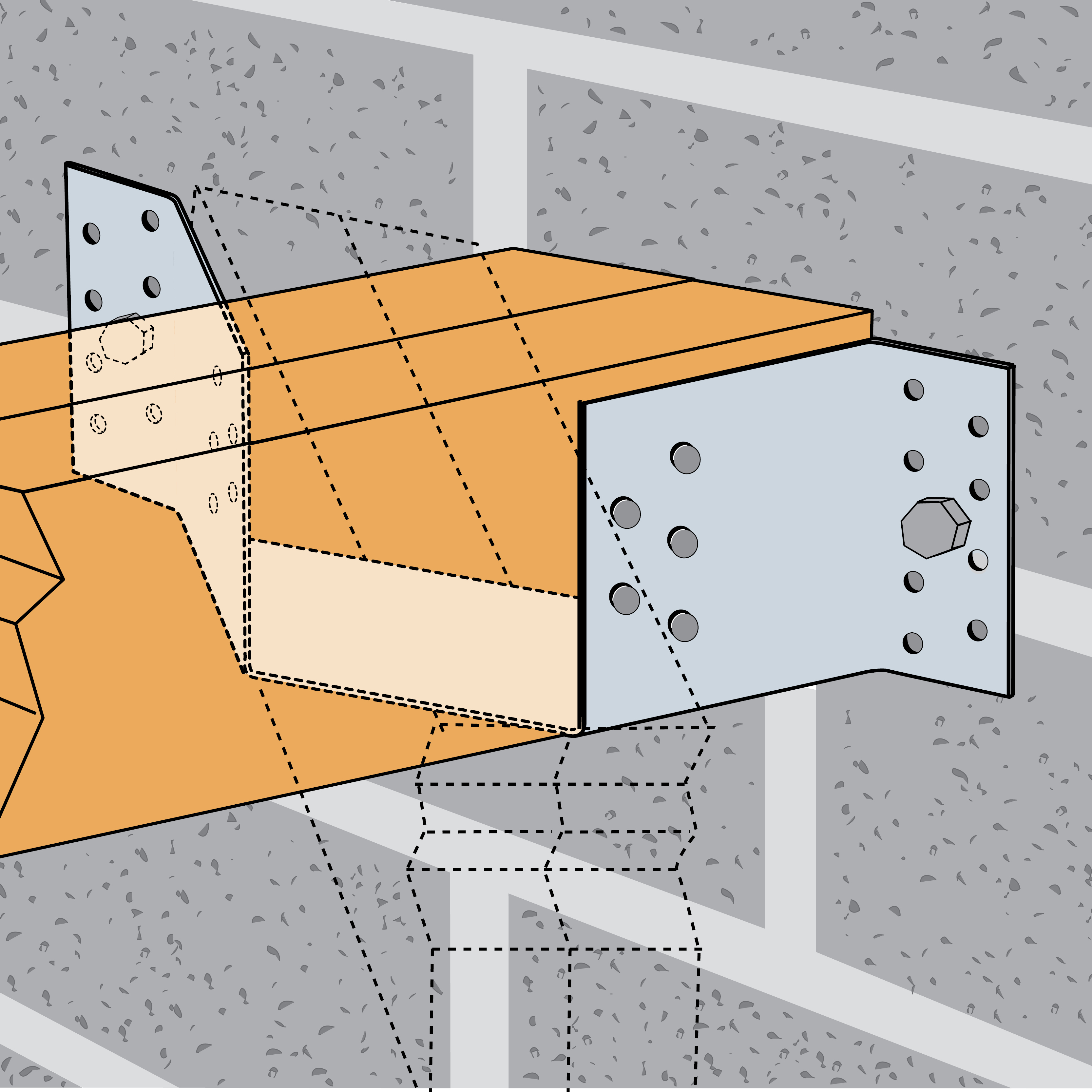

Valores Característicos - Madera sobre hormigón

Modelo	Valores Característicos - Madera sobre hormigón
	Fijaciones				Valores Característicos - Madera C24 [kN]
	Soporte		Viga		R_1.k	R_2,k
	N°	Tipo	N°	Tipo	CNA4,0x35	CNA4,0x35
ET248	2	Ø10	6	CNA**	8.7	1.9
ET260	2	Ø10	10	CNA**	10.5	-
ET301	2	Ø10	16	CNA**	11.2	-

Valores Característicos - Madera sobre madera - con tornillos SSH

Modelo	Valores Característicos - Madera sobre madera - con tornillos SSH
	Fijaciones				Valores Característicos - Madera C24 [kN]
	Soporte		Porté		R_1.k	R_2.k
	N°	Type	N°	Type	R_1.k	R_2.k
ET260	-	-	-	-	-	-

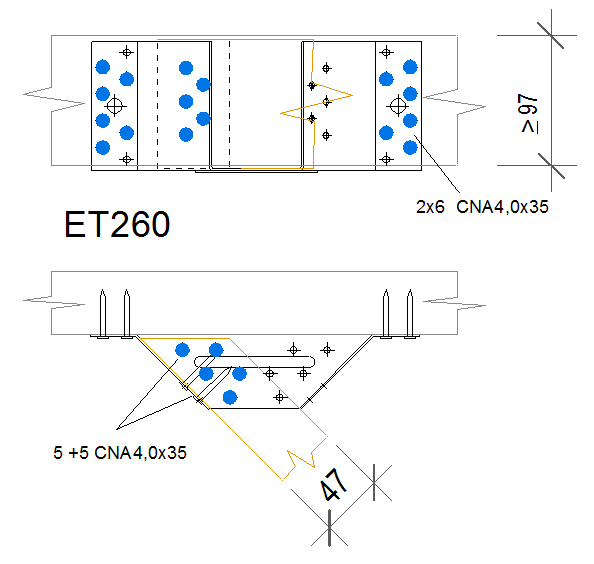

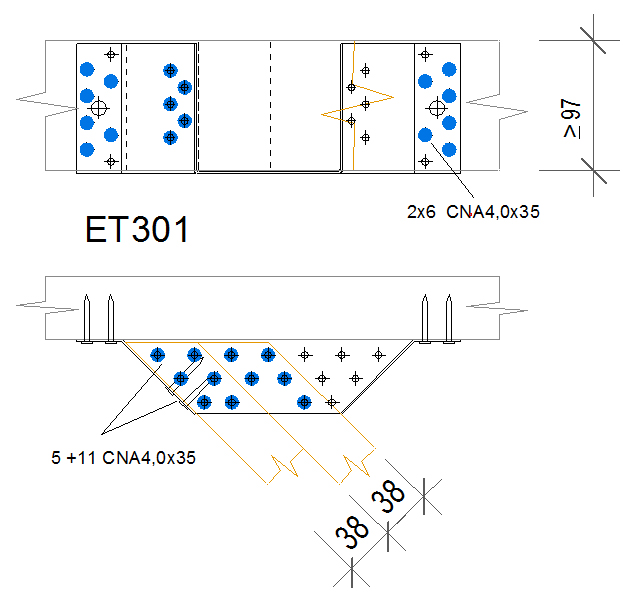

Instalación

Montaje

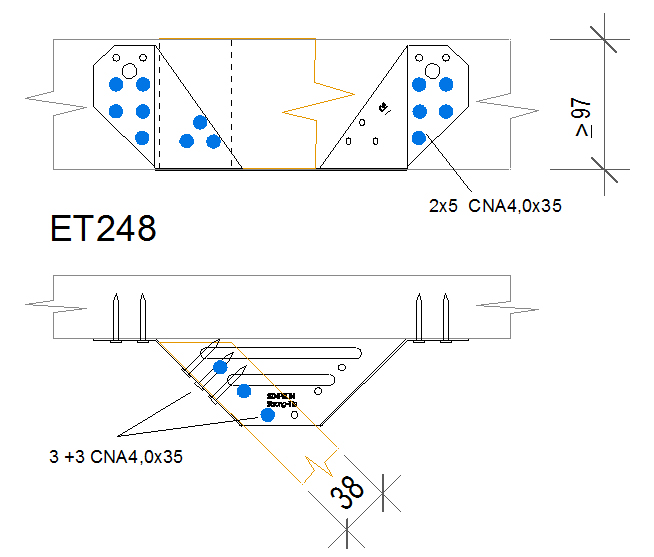

Fasteners on header

Elemento principal :

Puntas anilladas CNA Ø4.0x35 mm

Elemento secundario :

Madera :

Puntas anilladas CNA Ø4.0x35 mm
Tornillos para connector SSH10.0x40 mm

Acero :

Pernos de Ø10 mm

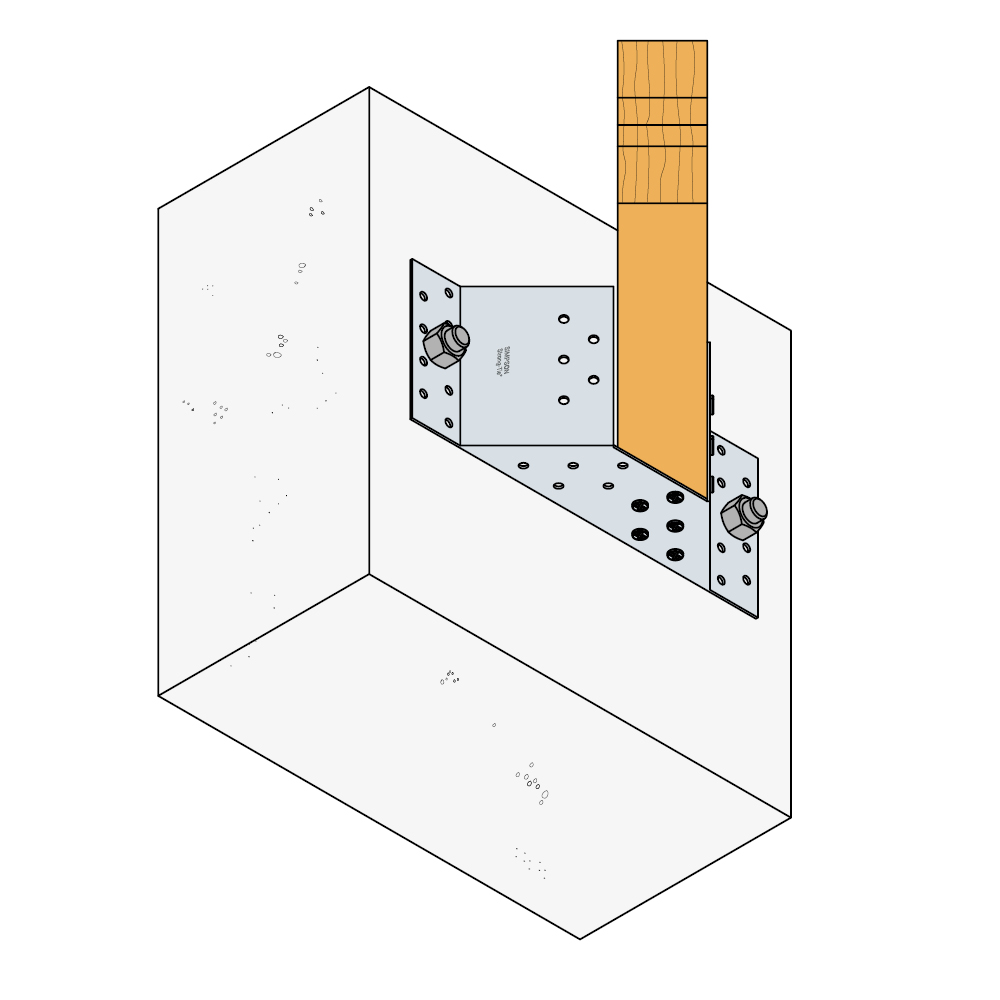

Hormigón :

Anclaje mecaníco : pasador WA M10-78/5
Anclaje químico : varillada roscada LMAS M10-120/25 con resina AT-HP

Instalación

Deben utilizarse todas las fijaciones especificadas para cada instalación concreta. Los elementos compuestos por dos capas deben unirse entre sí con el fin de que reaccionen como un únion elemento.
