S1530 & S1030

Estribo en ángulo variable de 10º a 30º y de 15º a 30º

El estribo en ángulo variable para madera de cercha ha sido diseñado para las uniones comprendidas entre 10º y 30º o 15º y 30º. Existe un modelo para cerchas (38 mm) y otro para las cerchas dobles (80 mm).

Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes

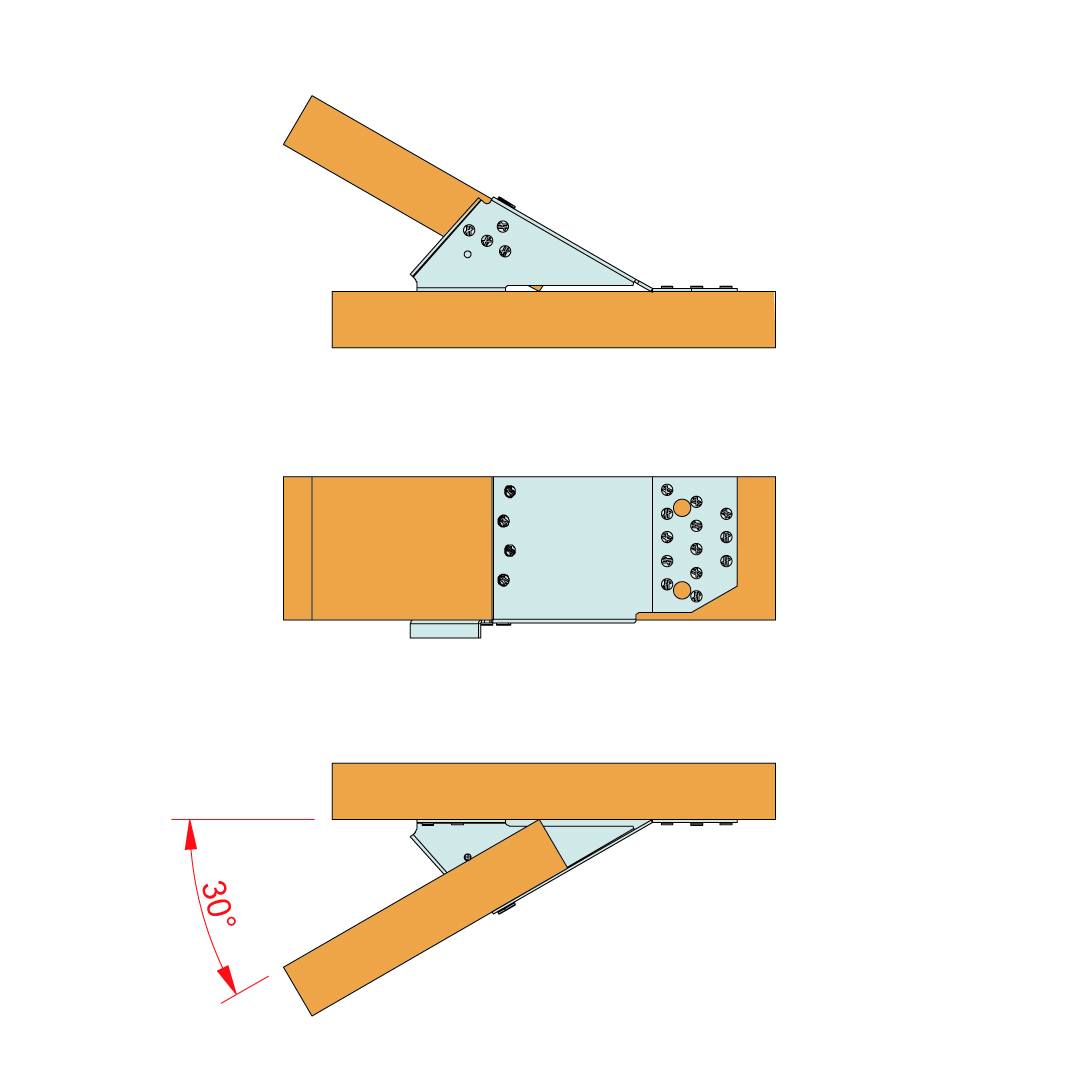

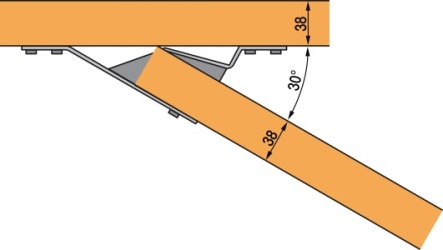

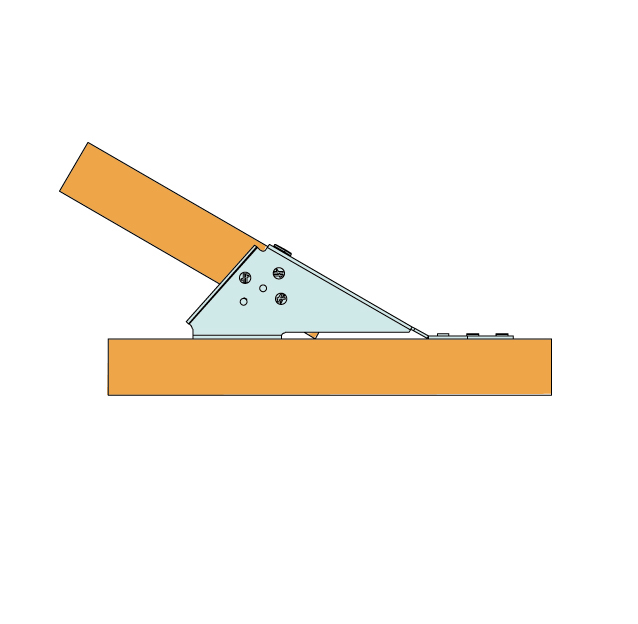

S1530 - Conexión de cercha con un ángulo de 30°

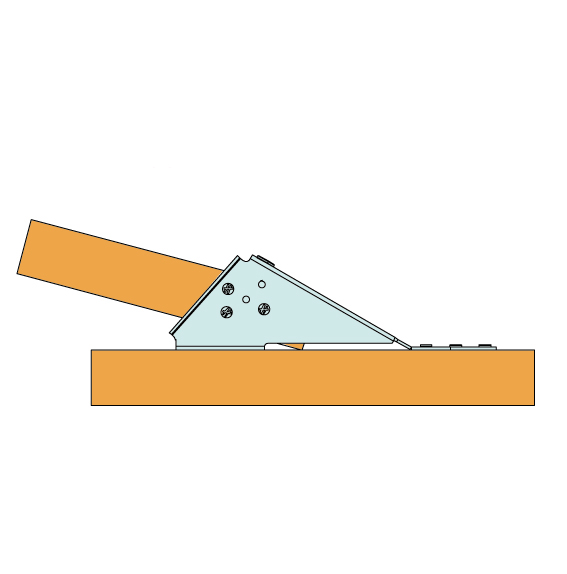

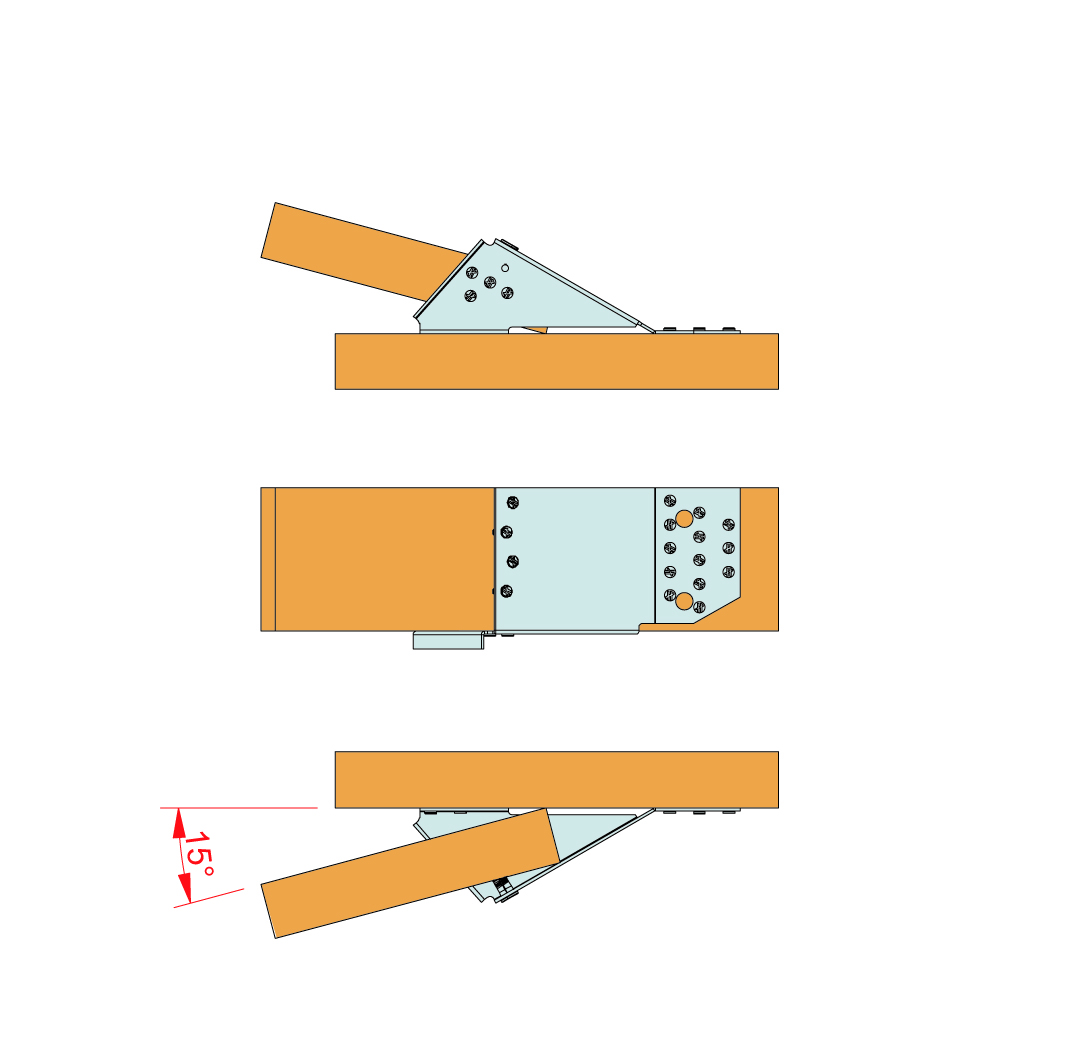

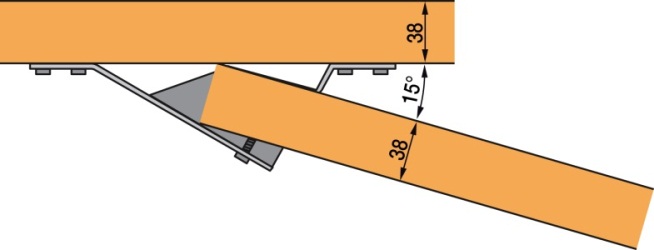

S1530 - Conexión de cercha con un ángulo de 15°

Características

Materia

  • Acero galvanizado S250GD + Z275 según la norma NF EN 10346,
  • Espesor : de 1,5 mm a 2 mm según los modelos.



Ventajas

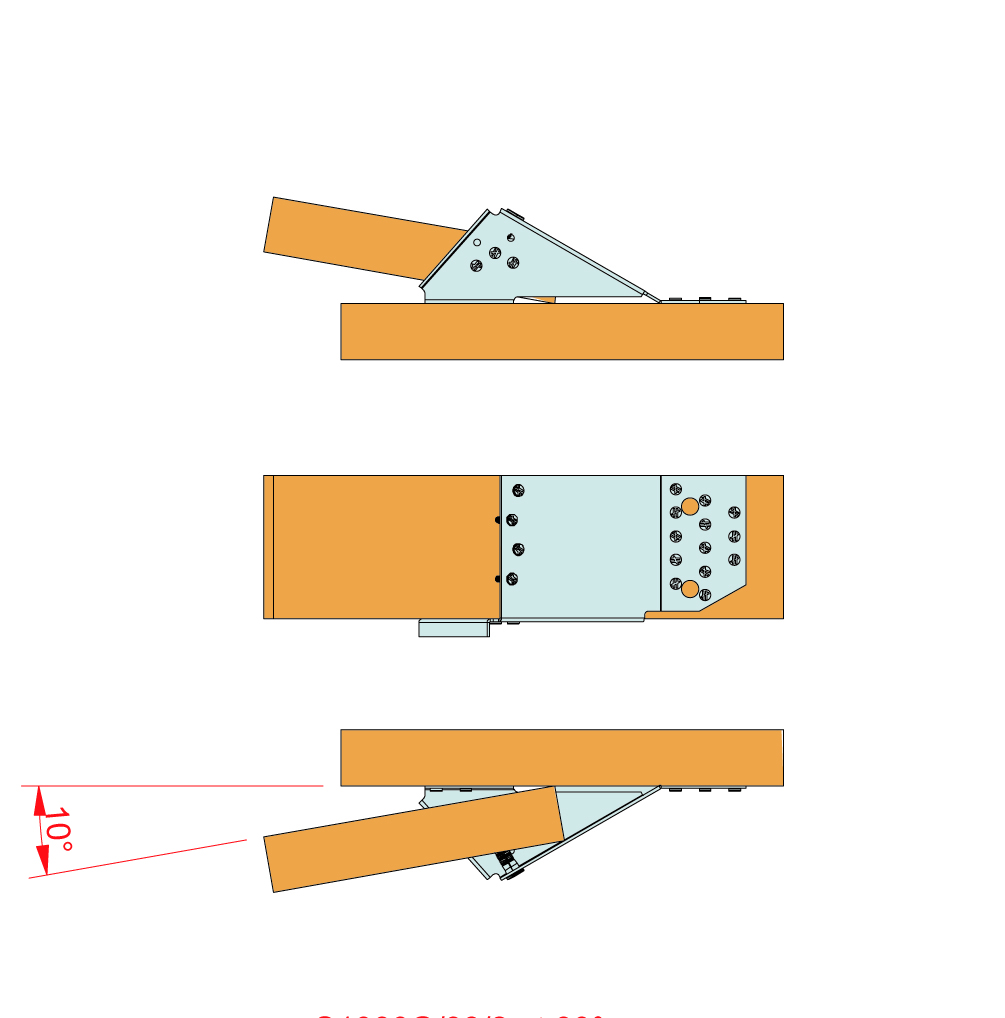

  • Gran flexibilidad de uso, entre 10º y 30º para el S1030 y entre 15º y 30º para el S1530.

Aplicaciones

Soporte

  • Elemento principal : madera, hormigó o acero,
  • Elemento secundario : madera maciza, madera laminada o madera compuesta.

Campos de aplicación

  • Correas,
  • Semiarmaduras,
  • Limatesas,
  • Correas.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros soporte Agujeros viga
A B C D F t Ø5 Ø11 Ø5
S1030D/38/277.597124217-22049
S1030G/38/277.597124217-22049
S1530D/80/29512515431020021848
S1530G/80/29512515431020021848

Valores Característicos - Madera sobre madera - Clavado total

Modelo Dimensiones de la viga [mm]
Anchura Altura
Mín. Máx. Mín. Máx.
S1030D/38/2364097-
S1030G/38/2364097-
S1530D/80/27680140-
S1530G/80/27680140-

* 7 CNA4.0x35 for angle between 10 and 14°, 8 CNA4.0x35 for any angle between 15 and 30°

Instalación

Montaje

Fijaciones

Elemento principal :

  • Puntas anilladas CNA Ø 4.0x35 mm,
  • Tornillos CSA Ø5.0x35 mm.

Elemento secundario :

Sobre la madera :

  • Puntas anilladas CNA Ø 4.0x35 mm,
  • Tornillos CSA Ø5.0x35 mm,
  • SSH Ø 12.0 x 60 - 80 mm.

Elemento de soporte de hormigón :

  • Anclaje mecánico : pasador FM 753 EVO M10x78/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

Elemento de soporte de mampostería hueca :

  • Anclaje químico : Resina AT-HP ou POLY-GP + varilla roscada LMAS M10-120/25 + tamiz SH M16-130.

Sobre acero :

  • Pernos de Ø 10.

Instalación

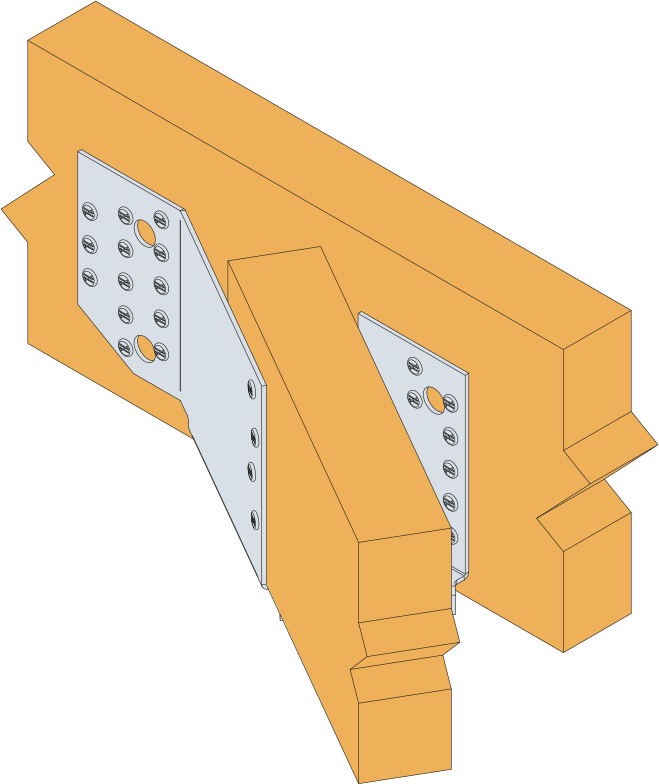

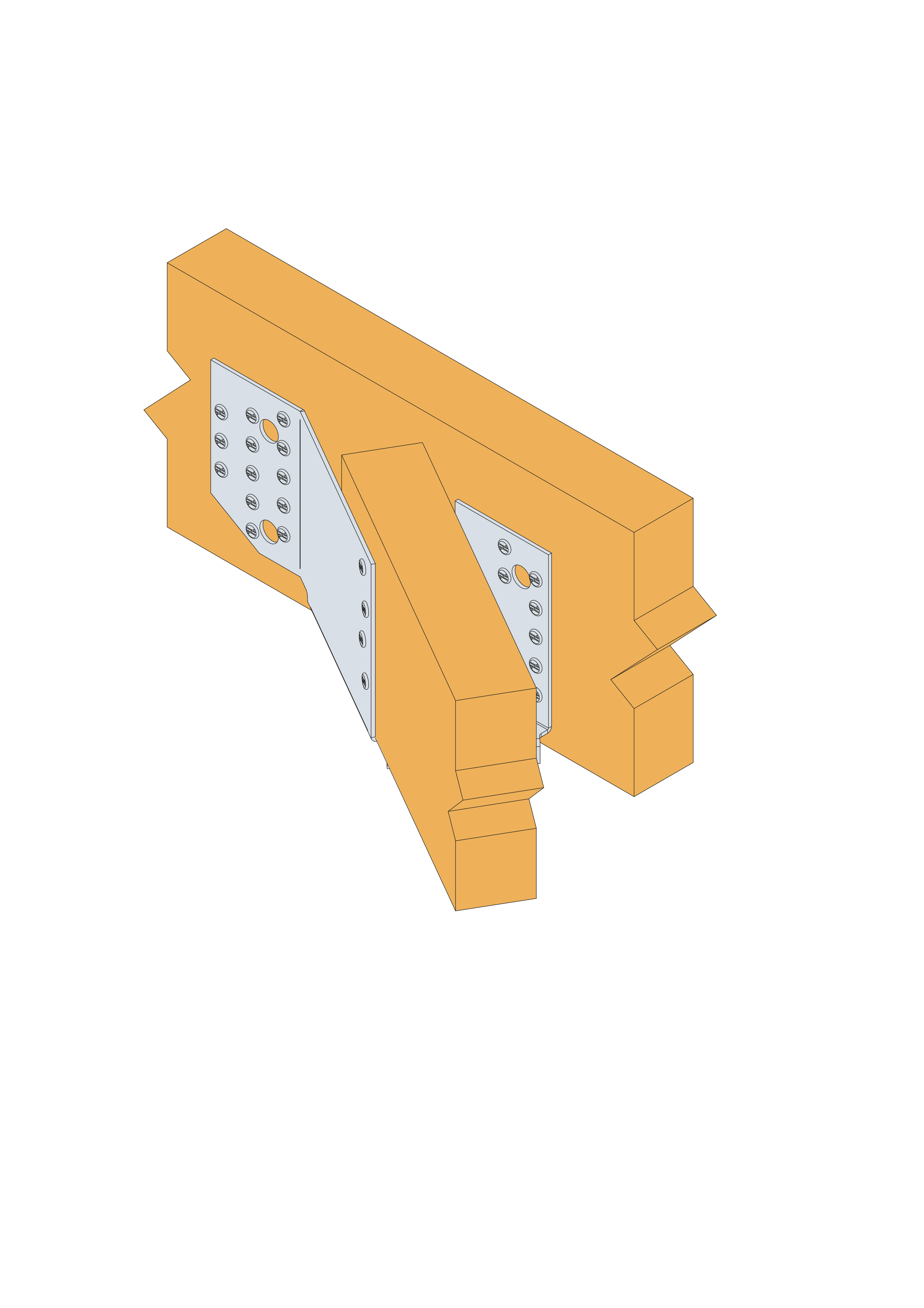

Sobre madera :

  1. Trace la situación de la viga principal sobre el elemento principal.
  2. Oriente el estribo y prefije las alas a cada lado.
  3. Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal.
  4. Finalice la fijación en cada lado.
  5. Oriente la viga principal en el estribo.
  6. Fije la viga principal al estribo.
  7. Existen dos tipos de clavado sobre madera, total o parcial.

Sobre hormigón :

  1. Método 1 : Trace la situación de los agujeros con la ayuda de la tabla de posiciones de los agujeros disponible en la ficha técnica.
  2. Método 2 : Trace la situación de la viga sobre el soporte, oriente el estribo e identifique los centros de los agujeros.
  3. Perfore el soporte con una broca adaptada.
  4. Oriente el estribo y fíjelo sobre el soporte con pasadores de anclaje.
  5. Oriente la viga principal en el estribo.
  6. Fije la viga principal al estribo.

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)

Biblioteca CAD y BIM

3D

S1030D/38/2

S1030G/38/2
