FB20
Flejes perforados
Los flejes FB20 aportan respuestas a los problemas de flecha (deformación) de las estructuras. Están especialmente diseñados para las cerchas. Asimismo, pueden utilizarse en numerosos tipos de instalaciones.
Marcado CE
UKCA
Clase de servicio 2
Interior
Acero galvanizado Z275
Detalles de producto
Imagenes
Características
Aplicaciones
Datos técnicos
Dimensiones
Prestaciones del producto

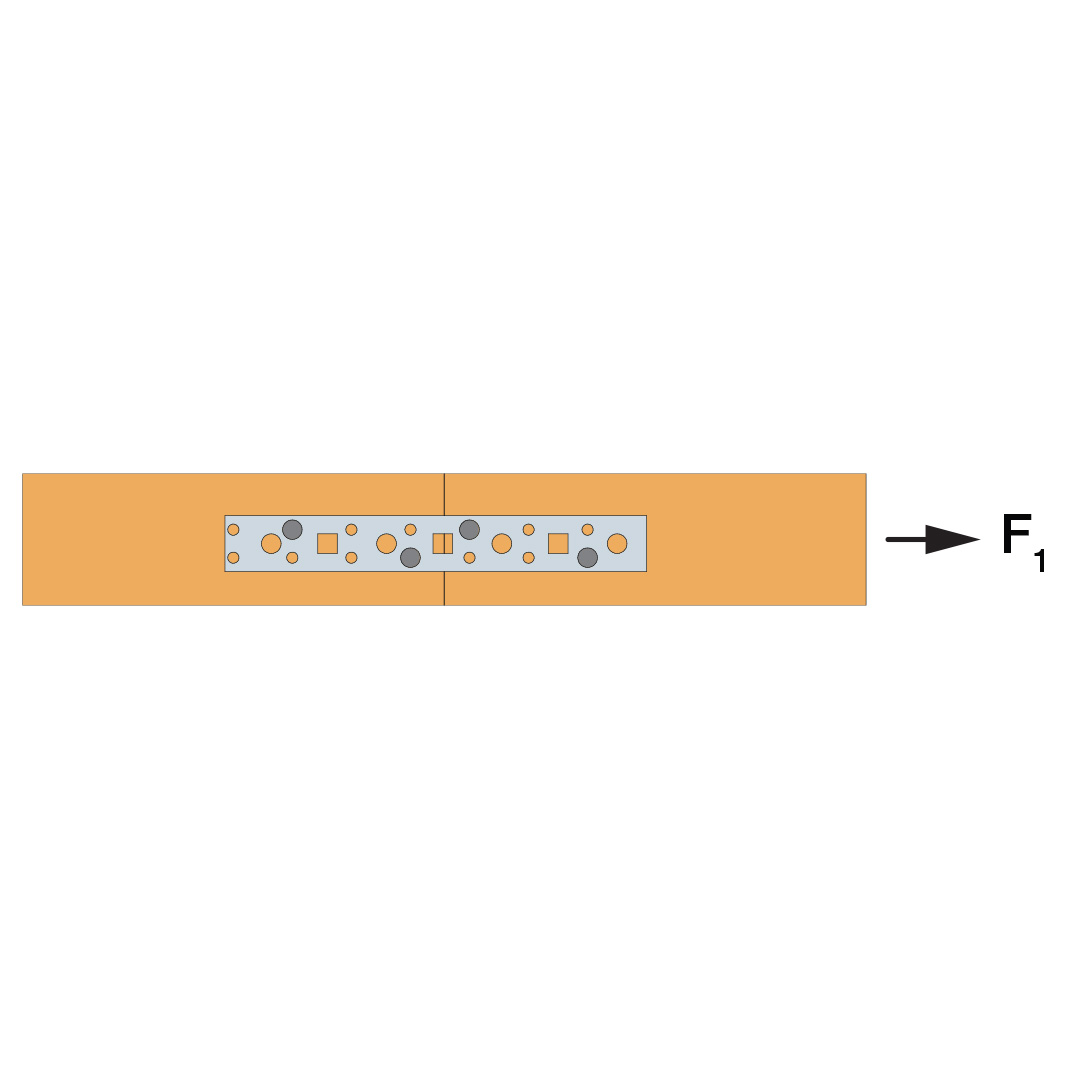

| Modelo | Valores Característicos - Madera C24 [kN] | ||||
|---|---|---|---|---|---|
| R1,k* | |||||
| Valor máximo | CNA4.0x60 | CNA4.0x50 | CNA4.0x40 | CNA4.0x35 | |
| FB20 | 3,2 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
* R1,k se calcula a partir de las capacidades de las puntas, y no debe exceder el valor máximo.
n = número efectivo de puntas en una línea según el Eurocódigo 5 8.3.1.1 (8)
Characteristic Capacities
| Modelo | Strap Characteristic Tensile Capacity [kN] |
|---|---|
| R1,k | |
| FB20 | 3 |
Note:
- The capacity of the connection is the lower of the straps declared characteristic tensile capacity or the fixing capacity.
- The quanity, type and size of fixings along with its spacings, edge distances and fixing substrates should be considered when determining the capacity of the connection.
