Gran estribo con alas exteriores
El uso de grandes estribos con alas exteriores se recomienda en numerosos casos. Permiten ensamblar las estructuras de forma eficaz, sin necesidad de realizar un mecanizado especifico, y mejoran su fiabilidad. Además, se ha diseñado para que resulte totalmente compatible con los anclajes Simpson Strong-Tie y, por tanto, para facilitar su fijación sobre elementos de soporte de hormigón.
Detalles de producto
Características
Materia
- Acero galvanizado S250GD + Z275 según NF EN 10346,
- Espesor : 2,5 mm.
Ventajas
- Instalación rápida y sencilla,
- Ofrece una gran polivalencia,

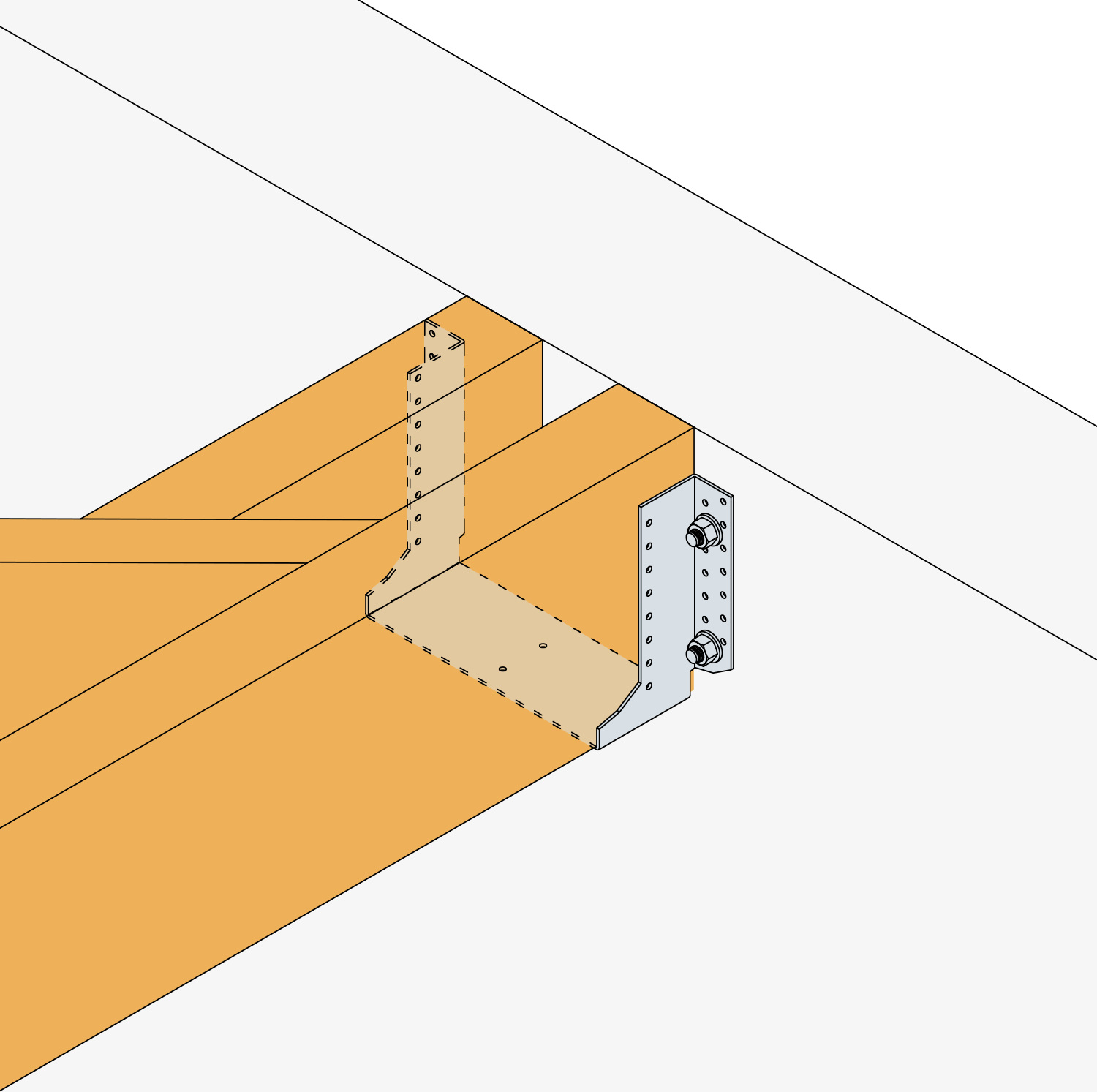

- Facilita la fijación al hormigón como material de soporte,
- Anchuras a elegir según los intervalos indicados.
Aplicaciones
Soporte

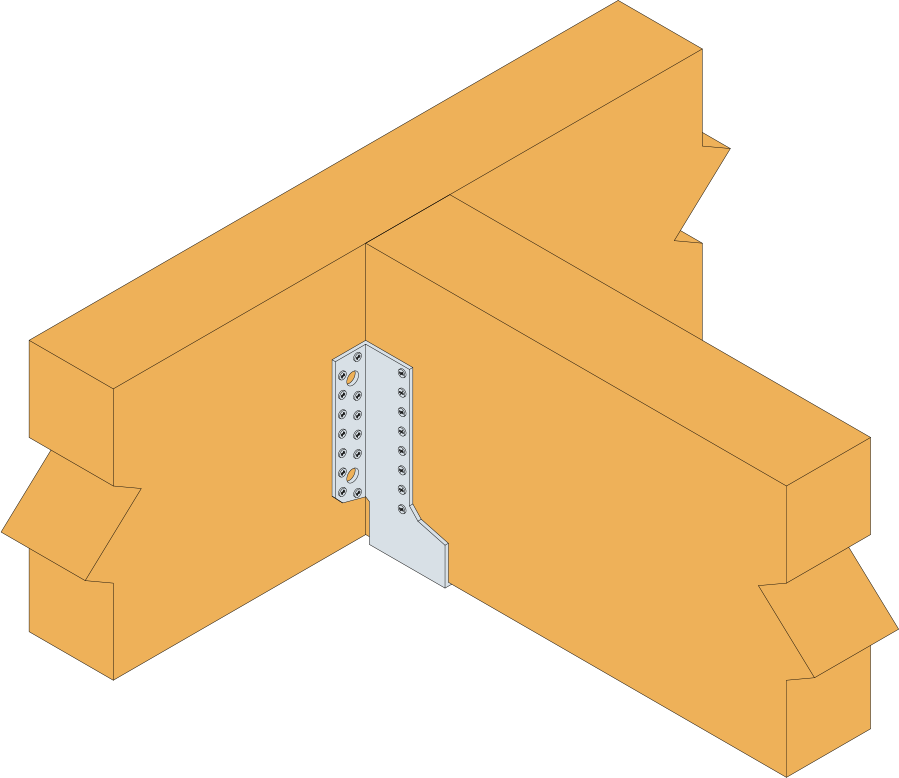

- Elemento principal : madera maciza, madera compuesta, madera laminada, acero, hormigón
- Elemento secundario : madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados
Campos de aplicación
- Vigas, correas,
- Largueros y montantes de revestimiento,
- Apoyos de cabrios,
- Refuerzo de uniones existentes.
Datos técnicos
Desarrollo y anchura
Modelo | Desarrollo [mm] | A | B | C |
---|---|---|---|---|
GLE380/2.5X | 380 | 32-110 | (380-A)/2 | 90 |
GLE440/2.5X | 440 | 32-160 | (440-A)/2 | 90 |
GLE500/2.5X | 500 | 32-160 | (500-A)2 | 90 |
GLE500/2.5X-AL | 161-240 | (500-A)2 | 90 | |
GLE540/2.5X | 540 | 32-160 | (540-A)/2 | 90 |
GLE540/2.5X-AL | 161-240 | (540-A)/2 | 90 | |
GLE600/2.5X | 600 | 32-160 | (600-A)/2 | 90 |
GLE600/2.5X-AL | 161-240 | (600-A)/2 | 90 | |
GLE660/2.5X | 660 | 32-160 | (660-A)/2 | 90 |
GLE660/2.5X-AL | 161-240 | (660-A)/2 | 90 | |
GLE720/2.5X | 720 | 32-160 | (720-A)/2 | 90 |
GLE720/2.5X-AL | 161-240 | (720-A)/2 | 90 | |
GLE780/2.5X | 780 | 32-160 | (780-A)/2 | 90 |
GLE780/2.5X-AL | 161-240 | (780-A)/2 | 90 | |
GLE840/2.5X | 840 | 32-160 | (840-A)/2 | 90 |
GLE840/2.5X-AL | 161-240 | (840-A)/2 | 90 | |
GLE900/2.5X | 900 | 32-160 | (900-A)/2 | 90 |
GLE900/2.5X-AL | 161-240 | (900-A)/2 | 90 | |
GLE960/2.5X | 960 | 32-160 | (960-A)/2 | 90 |
GLE960/2.5X-AL | 161-240 | (960-A)/2 | 90 | |
GLE1020/2.5X | 1020 | 32-160 | (1020-A)/2 | 90 |
GLE1020/2.5X-AL | 161-240 | (1020-A)/2 | 90 |
Para obtener más información sobre los valores de carga en función de la anchura del estribo, contacte con nuestro servicio técnico.
Dimensiones y Valores Característicos
Modelo | Dimensiones de la viga [mm] | Dimensiones y Valores Característicos [mm] | Agujeros soporte | Agujeros viga | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Anchura | Altura | A | B | C | D | F | t | Ø5 | Ø13 | Ø5 | |||
Mín. | Máx. | Mín. | Máx. | ||||||||||
GLE440/38/2,5 | 36 | 38 | 211 | 301 | 38 | 201 | 90 | 38.5 | 95 | 2.5 | 20 | 4 | 12 |
GLE500/50/2,5 | 48 | 50 | 235 | 337 | 50 | 225 | 90 | 38.5 | 95 | 2.5 | 26 | 4 | 15 |
GLE380/64/2,5 | 62 | 64 | 168 | 237 | 64 | 158 | 90 | 38.5 | 95 | 2.5 | 20 | 2 | 11 |
GLE380/70/2,5 | 68 | 70 | 165 | 232 | 70 | 155 | 90 | 38.5 | 95 | 2.5 | 20 | 2 | 11 |
GLE440/70/2,5 | 68 | 70 | 195 | 277 | 185 | 90 | 38.5 | 95 | 2.5 | 20 | 4 | 12 | |
GLE500/70/2,5 | 68 | 70 | 225 | 322 | 215 | 90 | 38.5 | 95 | 2.5 | 26 | 4 | 15 | |
GLE380/76/2,5 | 74 | 76 | 162 | 228 | 76 | 152 | 90 | 38.5 | 95 | 2.5 | 20 | 2 | 11 |
GLE440/76/2,5 | 74 | 76 | 192 | 273 | 182 | 90 | 38.5 | 95 | 2.5 | 20 | 4 | 12 | |
GLE500/76/2,5 | 74 | 76 | 222 | 318 | 212 | 90 | 38.5 | 95 | 2.5 | 26 | 4 | 15 | |
GLE380/80/2,5 | 78 | 80 | 160 | 225 | 80 | 150 | 90 | 38.5 | 95 | 2.5 | 20 | 2 | 11 |
GLE440/80/2,5 | 78 | 80 | 190 | 270 | 180 | 90 | 38.5 | 95 | 2.5 | 20 | 4 | 12 | |
GLE500/80/2,5 | 78 | 80 | 220 | 315 | 210 | 90 | 38.5 | 95 | 2.5 | 26 | 4 | 15 | |
GLE540/80/2,5 | 78 | 80 | 240 | 345 | 230 | 90 | 38.5 | 95 | 2.5 | 30 | 4 | 17 | |
GLE600/80/2,5 | 78 | 80 | 270 | 390 | 260 | 90 | 38.5 | 95 | 2.5 | 36 | 4 | 20 | |
GLE660/80/2,5 | 78 | 80 | 300 | 435 | 290 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 23 | |
GLE720/80/2,5 | 78 | 80 | 330 | 480 | 320 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 26 | |
GLE780/80/2,5 | 78 | 80 | 360 | 525 | 350 | 90 | 38.5 | 95 | 2.5 | 48 | 6 | 29 | |
GLE840/80/2,5 | 78 | 80 | 390 | 570 | 380 | 90 | 38.5 | 95 | 2.5 | 54 | 6 | 32 | |
GLE900/80/2,5 | 78 | 80 | 420 | 615 | 410 | 90 | 38.5 | 95 | 2.5 | 60 | 6 | 35 | |
GLE960/80/2,5 | 78 | 80 | 450 | 660 | 440 | 90 | 38.5 | 95 | 2.5 | 64 | 8 | 38 | |
GLE1020/80/2,5 | 78 | 80 | 480 | 705 | 470 | 90 | 38.5 | 95 | 2.5 | 70 | 8 | 41 | |
GLE380/90/2,5 | 88 | 90 | 155 | 217 | 90 | 145 | 90 | 38.5 | 95 | 2.5 | 20 | 2 | 11 |
GLE440/90/2,5 | 88 | 90 | 185 | 262 | 175 | 90 | 38.5 | 95 | 2.5 | 20 | 4 | 12 | |
GLE500/90/2,5 | 88 | 90 | 215 | 307 | 205 | 90 | 38.5 | 95 | 2.5 | 26 | 4 | 15 | |
GLE540/90/2,5 | 88 | 90 | 235 | 337 | 225 | 90 | 38.5 | 95 | 2.5 | 30 | 4 | 17 | |
GLE600/90/2,5 | 88 | 90 | 265 | 382 | 255 | 90 | 38.5 | 95 | 2.5 | 36 | 4 | 20 | |
GLE660/90/2,5 | 88 | 90 | 295 | 427 | 285 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 23 | |
GLE720/90/2,5 | 88 | 90 | 325 | 472 | 315 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 26 | |
GLE780/90/2,5 | 88 | 90 | 355 | 517 | 345 | 90 | 38.5 | 95 | 2.5 | 48 | 6 | 29 | |
GLE840/90/2,5 | 88 | 90 | 385 | 562 | 375 | 90 | 38.5 | 95 | 2.5 | 54 | 6 | 32 | |
GLE900/90/2,5 | 88 | 90 | 415 | 607 | 405 | 90 | 38.5 | 95 | 2.5 | 60 | 6 | 35 | |
GLE960/90/2,5 | 88 | 90 | 445 | 652 | 435 | 90 | 38.5 | 95 | 2.5 | 64 | 8 | 38 | |
GLE1020/90/2,5 | 88 | 90 | 475 | 697 | 465 | 90 | 38.5 | 95 | 2.5 | 70 | 8 | 41 | |
GLE380/100/2,5 | 98 | 100 | 150 | 210 | 100 | 140 | 90 | 38.5 | 95 | 2.5 | 20 | 2 | 11 |
GLE440/100/2,5 | 98 | 100 | 180 | 255 | 170 | 90 | 38.5 | 95 | 2.5 | 20 | 4 | 12 | |
GLE500/100/2,5 | 98 | 100 | 210 | 300 | 200 | 90 | 38.5 | 95 | 2.5 | 26 | 4 | 15 | |
GLE540/100/2,5 | 98 | 100 | 230 | 330 | 220 | 90 | 38.5 | 95 | 2.5 | 30 | 4 | 17 | |
GLE600/100/2,5 | 98 | 100 | 260 | 375 | 250 | 90 | 38.5 | 95 | 2.5 | 36 | 4 | 20 | |
GLE660/100/2,5 | 98 | 100 | 290 | 420 | 280 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 23 | |
GLE720/100/2,5 | 98 | 100 | 320 | 465 | 310 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 26 | |
GLE780/100/2,5 | 98 | 100 | 350 | 510 | 340 | 90 | 38.5 | 95 | 2.5 | 48 | 6 | 29 | |
GLE840/100/2,5 | 98 | 100 | 380 | 555 | 370 | 90 | 38.5 | 95 | 2.5 | 54 | 6 | 32 | |
GLE900/100/2,5 | 98 | 100 | 410 | 600 | 400 | 90 | 38.5 | 95 | 2.5 | 60 | 6 | 35 | |
GLE960/100/2,5 | 98 | 100 | 440 | 645 | 430 | 90 | 38.5 | 95 | 2.5 | 64 | 8 | 38 | |
GLE1020/100/2,5 | 98 | 100 | 470 | 690 | 460 | 90 | 38.5 | 95 | 2.5 | 70 | 8 | 41 | |
GLE500/120/2,5 | 118 | 120 | 200 | 285 | 120 | 190 | 90 | 38.5 | 95 | 2.5 | 26 | 4 | 15 |
GLE540/120/2,5 | 118 | 120 | 220 | 315 | 210 | 90 | 38.5 | 95 | 2.5 | 30 | 4 | 17 | |
GLE600/120/2,5 | 118 | 120 | 250 | 360 | 240 | 90 | 38.5 | 95 | 2.5 | 36 | 4 | 20 | |
GLE660/120/2,5 | 118 | 120 | 280 | 405 | 270 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 23 | |
GLE720/120/2,5 | 118 | 120 | 310 | 450 | 300 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 26 | |
GLE780/120/2,5 | 118 | 120 | 340 | 495 | 330 | 90 | 38.5 | 95 | 2.5 | 48 | 6 | 29 | |
GLE840/120/2,5 | 118 | 120 | 370 | 540 | 360 | 90 | 38.5 | 95 | 2.5 | 54 | 6 | 32 | |
GLE900/120/2,5 | 118 | 120 | 400 | 585 | 390 | 90 | 38.5 | 95 | 2.5 | 60 | 6 | 35 | |
GLE960/120/2,5 | 118 | 120 | 430 | 630 | 420 | 90 | 38.5 | 95 | 2.5 | 64 | 8 | 38 | |
GLE1020/120/2,5 | 118 | 120 | 460 | 675 | 450 | 90 | 38.5 | 95 | 2.5 | 70 | 8 | 41 | |
GLE500/140/2,5 | 138 | 140 | 190 | 270 | 140 | 180 | 90 | 38.5 | 95 | 2.5 | 26 | 4 | 15 |
GLE540/140/2,5 | 138 | 140 | 210 | 300 | 200 | 90 | 38.5 | 95 | 2.5 | 30 | 4 | 17 | |
GLE600/140/2,5 | 138 | 140 | 240 | 345 | 230 | 90 | 38.5 | 95 | 2.5 | 36 | 4 | 20 | |
GLE660/140/2,5 | 138 | 140 | 270 | 390 | 260 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 23 | |
GLE720/140/2,5 | 138 | 140 | 300 | 435 | 290 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 26 | |
GLE780/140/2,5 | 138 | 140 | 330 | 480 | 320 | 90 | 38.5 | 95 | 2.5 | 48 | 6 | 29 | |
GLE840/140/2,5 | 138 | 140 | 360 | 525 | 350 | 90 | 38.5 | 95 | 2.5 | 54 | 6 | 32 | |
GLE900/140/2,5 | 138 | 140 | 390 | 570 | 380 | 90 | 38.5 | 95 | 2.5 | 60 | 6 | 35 | |
GLE960/140/2,5 | 138 | 140 | 420 | 615 | 410 | 90 | 38.5 | 95 | 2.5 | 64 | 8 | 38 | |
GLE1020/140/2,5 | 138 | 140 | 450 | 660 | 440 | 90 | 38.5 | 95 | 2.5 | 70 | 8 | 41 | |
GLE500/160/2,5 | 158 | 160 | 180 | 255 | 160 | 170 | 90 | 38.5 | 95 | 2.5 | 26 | 4 | 15 |
GLE540/160/2,5 | 158 | 160 | 200 | 285 | 190 | 90 | 38.5 | 95 | 2.5 | 30 | 4 | 17 | |
GLE600/160/2,5 | 158 | 160 | 230 | 330 | 220 | 90 | 38.5 | 95 | 2.5 | 36 | 4 | 20 | |
GLE660/160/2,5 | 158 | 160 | 260 | 375 | 250 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 23 | |
GLE720/160/2,5 | 158 | 160 | 290 | 420 | 280 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 26 | |
GLE780/160/2,5 | 158 | 160 | 320 | 465 | 310 | 90 | 38.5 | 95 | 2.5 | 48 | 6 | 29 | |
GLE840/160/2,5 | 158 | 160 | 350 | 510 | 340 | 90 | 38.5 | 95 | 2.5 | 54 | 6 | 32 | |
GLE900/160/2,5 | 158 | 160 | 380 | 555 | 370 | 90 | 38.5 | 95 | 2.5 | 60 | 6 | 35 | |
GLE960/160/2,5 | 158 | 160 | 410 | 600 | 400 | 90 | 38.5 | 95 | 2.5 | 64 | 8 | 38 | |
GLE1020/160/2,5 | 158 | 160 | 440 | 645 | 430 | 90 | 38.5 | 95 | 2.5 | 70 | 8 | 41 | |
GLE500/180/2,5 | 178 | 180 | 170 | 240 | 180 | 160 | 90 | 38.5 | 95 | 2.5 | 18 | 4 | 13 |
GLE540/180/2,5 | 178 | 180 | 190 | 270 | 180 | 90 | 38.5 | 95 | 2.5 | 18 | 4 | 13 | |
GLE600/180/2,5 | 178 | 180 | 220 | 315 | 210 | 90 | 38.5 | 95 | 2.5 | 24 | 4 | 16 | |
GLE660/180/2,5 | 178 | 180 | 250 | 360 | 240 | 90 | 38.5 | 95 | 2.5 | 28 | 6 | 19 | |
GLE720/180/2,5 | 178 | 180 | 280 | 405 | 270 | 90 | 38.5 | 95 | 2.5 | 34 | 6 | 22 | |
GLE780/180/2,5 | 178 | 180 | 310 | 450 | 300 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 25 | |
GLE840/180/2,5 | 178 | 180 | 340 | 495 | 330 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 28 | |
GLE900/180/2,5 | 178 | 180 | 370 | 540 | 360 | 90 | 38.5 | 95 | 2.5 | 52 | 6 | 31 | |
GLE960/180/2,5 | 178 | 180 | 400 | 585 | 390 | 90 | 38.5 | 95 | 2.5 | 58 | 6 | 34 | |
GLE1020/180/2,5 | 178 | 180 | 430 | 630 | 420 | 90 | 38.5 | 95 | 2.5 | 62 | 8 | 37 | |
GLE500/200/2,5 | 198 | 200 | 160 | 225 | 200 | 150 | 90 | 38.5 | 95 | 2.5 | 18 | 4 | 13 |
GLE540/200/2,5 | 198 | 200 | 180 | 255 | 170 | 90 | 38.5 | 95 | 2.5 | 18 | 4 | 13 | |
GLE600/200/2,5 | 198 | 200 | 210 | 300 | 200 | 90 | 38.5 | 95 | 2.5 | 24 | 4 | 16 | |
GLE660/200/2,5 | 198 | 200 | 240 | 345 | 230 | 90 | 38.5 | 95 | 2.5 | 28 | 6 | 19 | |
GLE720/200/2,5 | 198 | 200 | 270 | 390 | 260 | 90 | 38.5 | 95 | 2.5 | 34 | 6 | 22 | |
GLE780/200/2,5 | 198 | 200 | 300 | 435 | 290 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 25 | |
GLE840/200/2,5 | 198 | 200 | 330 | 480 | 320 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 28 | |
GLE900/200/2,5 | 198 | 200 | 360 | 525 | 350 | 90 | 38.5 | 95 | 2.5 | 52 | 6 | 31 | |
GLE960/200/2,5 | 198 | 200 | 390 | 570 | 380 | 90 | 38.5 | 95 | 2.5 | 58 | 6 | 34 | |
GLE1020/200/2,5 | 198 | 200 | 420 | 615 | 410 | 90 | 38.5 | 95 | 2.5 | 62 | 8 | 37 | |
GLE540/220/2,5 | 218 | 220 | 170 | 240 | 220 | 160 | 90 | 38.5 | 95 | 2.5 | 18 | 4 | 13 |
GLE600/220/2,5 | 218 | 220 | 200 | 285 | 190 | 90 | 38.5 | 95 | 2.5 | 24 | 4 | 16 | |
GLE660/220/2,5 | 218 | 220 | 230 | 330 | 220 | 90 | 38.5 | 95 | 2.5 | 28 | 6 | 19 | |
GLE720/220/2,5 | 218 | 220 | 260 | 375 | 250 | 90 | 38.5 | 95 | 2.5 | 34 | 6 | 22 | |
GLE780/220/2,5 | 218 | 220 | 290 | 420 | 280 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 25 | |
GLE840/220/2,5 | 218 | 220 | 320 | 465 | 310 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 28 | |
GLE900/220/2,5 | 218 | 220 | 350 | 510 | 340 | 90 | 38.5 | 95 | 2.5 | 52 | 6 | 31 | |
GLE960/220/2,5 | 218 | 220 | 380 | 555 | 370 | 90 | 38.5 | 95 | 2.5 | 58 | 6 | 34 | |
GLE1020/220/2,5 | 218 | 220 | 410 | 600 | 400 | 90 | 38.5 | 95 | 2.5 | 62 | 8 | 37 | |
GLE540/240/2,5 | 238 | 240 | 160 | 225 | 240 | 150 | 90 | 38.5 | 95 | 2.5 | 18 | 4 | 13 |
GLE600/240/2,5 | 238 | 240 | 190 | 270 | 180 | 90 | 38.5 | 95 | 2.5 | 24 | 4 | 16 | |
GLE660/240/2,5 | 238 | 240 | 220 | 315 | 210 | 90 | 38.5 | 95 | 2.5 | 28 | 6 | 19 | |
GLE720/240/2,5 | 238 | 240 | 250 | 360 | 240 | 90 | 38.5 | 95 | 2.5 | 34 | 6 | 22 | |
GLE780/240/2,5 | 238 | 240 | 280 | 405 | 270 | 90 | 38.5 | 95 | 2.5 | 40 | 6 | 25 | |
GLE840/240/2,5 | 238 | 240 | 310 | 450 | 300 | 90 | 38.5 | 95 | 2.5 | 46 | 6 | 28 | |
GLE900/240/2,5 | 238 | 240 | 340 | 495 | 330 | 90 | 38.5 | 95 | 2.5 | 52 | 6 | 31 | |
GLE960/240/2,5 | 238 | 240 | 370 | 540 | 360 | 90 | 38.5 | 95 | 2.5 | 58 | 6 | 34 | |
GLE1020/240/2,5 | 238 | 240 | 400 | 585 | 390 | 90 | 38.5 | 95 | 2.5 | 62 | 8 | 37 |
Valores Característicos - Madera sobre madera - Clavado total
Modelo | Valores Característicos - Madera sobre madera - Clavado total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fijaciones | Valores característicos - Madera C24 [kN] | |||||||||
Soporte | Viga segundaria | Tracción (F1) | R2.k | R3.k | R4.k | |||||
Cdad | Cdad | No | CNA4.0x50 | No | CNA4.0x50 | No | CNA4.0x50 | No | CNA4.0x50 | |
GLE440/38/2,5 | 20 | 12 | 19.6 | - | 12.8 | - | 2.9 | - | 4.9 | - |
GLE500/50/2,5 | 26 | 15 | 24.5 | - | 18.8 | - | 3.9 | - | 7.3 | - |
GLE380/64/2,5 | 20 | 11 | - | 24.1 | - | 19.8 | - | 6.1 | - | 9.8 |
GLE380/70/2,5 | 20 | 11 | - | 24.1 | - | 19.8 | - | 6.5 | - | 9.8 |
GLE440/70/2,5 | 20 | 12 | - | 26.3 | - | 19.9 | - | 6.6 | - | 7.8 |
GLE500/70/2,5 | 26 | 15 | - | 32.9 | - | 29.1 | - | 7.3 | - | 11.8 |
GLE380/76/2,5 | 20 | 11 | - | 24.1 | - | 19.8 | - | 6.9 | - | 9.8 |
GLE440/76/2,5 | 20 | 12 | - | 26.3 | - | 19.9 | - | 7 | - | 7.8 |
GLE500/76/2,5 | 26 | 15 | - | 32.9 | - | 29.1 | - | 7.8 | - | 11.8 |
GLE380/80/2,5 | 20 | 11 | - | 24.1 | - | 19.8 | - | 7.1 | - | 9.8 |
GLE440/80/2,5 | 20 | 12 | - | 26.3 | - | 19.9 | - | 7.3 | - | 7.8 |
GLE500/80/2,5 | 26 | 15 | - | 32.9 | - | 29.1 | - | 8.1 | - | 11.8 |
GLE540/80/2,5 | 30 | 17 | - | 37.2 | - | 33.5 | - | 8.5 | - | 13.7 |
GLE600/80/2,5 | 36 | 20 | - | 43.8 | - | 39.4 | - | 8.9 | - | 15.7 |
GLE660/80/2,5 | 40 | 23 | - | 50.4 | - | 45.3 | - | 9.2 | - | 17.6 |
GLE720/80/2,5 | 46 | 26 | - | 56.9 | - | 51.2 | - | 9.5 | - | 19.6 |
GLE780/80/2,5 | 48 | 29 | - | 63.5 | - | 57.2 | - | 10 | - | 21.6 |
GLE840/80/2,5 | 54 | 32 | - | 70.1 | - | 63.1 | - | 10.1 | - | 23.5 |
GLE900/80/2,5 | 60 | 35 | - | 76.7 | - | 69 | - | 10.2 | - | 27.4 |
GLE960/80/2,5 | 64 | 38 | - | 83.2 | - | 74.9 | - | 10.3 | - | 27.4 |
GLE1020/80/2,5 | 70 | 41 | - | 89.8 | - | 80.8 | - | 10.3 | - | 31.4 |
GLE380/90/2,5 | 20 | 11 | - | 24.1 | - | 19.8 | - | 7.6 | - | 9.8 |
GLE440/90/2,5 | 20 | 12 | - | 26.3 | - | 19.9 | - | 7.9 | - | 7.8 |
GLE500/90/2,5 | 26 | 15 | - | 32.9 | - | 29.1 | - | 8.8 | - | 11.8 |
GLE540/90/2,5 | 30 | 17 | - | 37.2 | - | 33.5 | - | 9.3 | - | 13.7 |
GLE600/90/2,5 | 36 | 20 | - | 43.8 | - | 39.4 | - | 9.8 | - | 15.7 |
GLE660/90/2,5 | 40 | 23 | - | 50.4 | - | 45.3 | - | 10.2 | - | 17.6 |
GLE720/90/2,5 | 46 | 26 | - | 56.9 | - | 51.2 | - | 10.5 | - | 19.6 |
GLE780/90/2,5 | 48 | 29 | - | 63.5 | - | 57.2 | - | 11.1 | - | 21.6 |
GLE840/90/2,5 | 54 | 32 | - | 70.1 | - | 63.1 | - | 11.3 | - | 23.5 |
GLE900/90/2,5 | 60 | 35 | - | 76.7 | - | 69 | - | 11.4 | - | 27.4 |
GLE960/90/2,5 | 64 | 38 | - | 83.2 | - | 74.9 | - | 11.5 | - | 27.4 |
GLE1020/90/2,5 | 70 | 41 | - | 89.8 | - | 80.8 | - | 11.6 | - | 31.4 |
GLE380/100/2,5 | 20 | 11 | - | 23 | - | 19.8 | - | 8.1 | - | 9.8 |
GLE440/100/2,5 | 20 | 12 | - | 26.3 | - | 19.9 | - | 8.4 | - | 7.8 |
GLE500/100/2,5 | 26 | 15 | - | 32.9 | - | 29.1 | - | 9.5 | - | 11.8 |
GLE540/100/2,5 | 30 | 17 | - | 37.2 | - | 33.5 | - | 10 | - | 13.7 |
GLE600/100/2,5 | 36 | 20 | - | 43.8 | - | 39.4 | - | 10.7 | - | 15.7 |
GLE660/100/2,5 | 40 | 23 | - | 50.4 | - | 45.3 | - | 11.1 | - | 17.6 |
GLE720/100/2,5 | 46 | 26 | - | 56.9 | - | 51.2 | - | 11.5 | - | 19.6 |
GLE780/100/2,5 | 48 | 29 | - | 63.5 | - | 57.2 | - | 12.2 | - | 21.6 |
GLE840/100/2,5 | 54 | 32 | - | 70.1 | - | 63.1 | - | 12.4 | - | 23.5 |
GLE900/100/2,5 | 60 | 35 | - | 76.7 | - | 69 | - | 12.6 | - | 27.4 |
GLE960/100/2,5 | 64 | 38 | - | 83.2 | - | 74.9 | - | 12.7 | - | 27.4 |
GLE1020/100/2,5 | 70 | 41 | - | 89.8 | - | 80.8 | - | 12.8 | - | 31.4 |
GLE500/120/2,5 | 26 | 15 | - | 32.9 | - | 29.1 | - | 10.6 | - | 11.8 |
GLE540/120/2,5 | 30 | 17 | - | 37.2 | - | 33.5 | - | 11.3 | - | 13.7 |
GLE600/120/2,5 | 36 | 20 | - | 43.8 | - | 39.4 | - | 12.2 | - | 15.7 |
GLE660/120/2,5 | 40 | 23 | - | 50.4 | - | 45.3 | - | 12.8 | - | 17.6 |
GLE720/120/2,5 | 46 | 26 | - | 56.9 | - | 51.2 | - | 13.4 | - | 19.6 |
GLE780/120/2,5 | 48 | 29 | - | 63.5 | - | 57.2 | - | 14.3 | - | 21.6 |
GLE840/120/2,5 | 54 | 32 | - | 70.1 | - | 63.1 | - | 14.6 | - | 23.5 |
GLE900/120/2,5 | 60 | 35 | - | 76.7 | - | 69 | - | 14.8 | - | 27.4 |
GLE960/120/2,5 | 64 | 38 | - | 83.2 | - | 74.9 | - | 15 | - | 27.4 |
GLE1020/120/2,5 | 70 | 41 | - | 89.8 | - | 80.8 | - | 15.1 | - | 31.4 |
GLE500/140/2,5 | 26 | 15 | - | 32.9 | - | 29.1 | - | 11.4 | - | 11.8 |
GLE540/140/2,5 | 30 | 17 | - | 37.2 | - | 33.5 | - | 12.3 | - | 13.7 |
GLE600/140/2,5 | 36 | 20 | - | 43.8 | - | 39.4 | - | 13.5 | - | 15.7 |
GLE660/140/2,5 | 40 | 23 | - | 50.4 | - | 45.3 | - | 14.3 | - | 17.6 |
GLE720/140/2,5 | 46 | 26 | - | 56.9 | - | 51.2 | - | 15.1 | - | 19.6 |
GLE780/140/2,5 | 48 | 29 | - | 63.5 | - | 57.2 | - | 16.1 | - | 21.6 |
GLE840/140/2,5 | 54 | 32 | - | 70.1 | - | 63.1 | - | 16.5 | - | 23.5 |
GLE900/140/2,5 | 60 | 35 | - | 76.7 | - | 69 | - | 16.8 | - | 27.4 |
GLE960/140/2,5 | 64 | 38 | - | 83.2 | - | 74.9 | - | 17.1 | - | 27.4 |
GLE1020/140/2,5 | 70 | 41 | - | 89.8 | - | 80.8 | - | 17.4 | - | 31.4 |
GLE500/160/2,5 | 26 | 15 | - | 32.9 | - | 29.1 | - | 12.1 | - | 11.8 |
GLE540/160/2,5 | 30 | 17 | - | 37.2 | - | 33.5 | - | 13.2 | - | 13.7 |
GLE600/160/2,5 | 36 | 20 | - | 43.8 | - | 39.4 | - | 14.5 | - | 15.7 |
GLE660/160/2,5 | 40 | 23 | - | 50.4 | - | 45.3 | - | 15.6 | - | 17.6 |
GLE720/160/2,5 | 46 | 26 | - | 56.9 | - | 51.2 | - | 16.5 | - | 19.6 |
GLE780/160/2,5 | 48 | 29 | - | 63.5 | - | 57.2 | - | 17.7 | - | 21.6 |
GLE840/160/2,5 | 54 | 32 | - | 70.1 | - | 63.1 | - | 18.3 | - | 23.5 |
GLE900/160/2,5 | 60 | 35 | - | 76.7 | - | 69 | - | 18.7 | - | 27.4 |
GLE960/160/2,5 | 64 | 38 | - | 83.2 | - | 74.9 | - | 19.1 | - | 27.4 |
GLE1020/160/2,5 | 70 | 41 | - | 89.8 | - | 80.8 | - | 19.5 | - | 31.4 |
GLE500/180/2,5 | 18 | 13 | - | 26 | - | 16.9 | - | 11.4 | - | 7.8 |
GLE540/180/2,5 | 18 | 13 | - | 28.5 | - | 16.9 | - | 11.3 | - | 7.8 |
GLE600/180/2,5 | 24 | 16 | - | 35 | - | 25.9 | - | 13.2 | - | 9.8 |
GLE660/180/2,5 | 28 | 19 | - | 41.6 | - | 34.3 | - | 14.8 | - | 11.8 |
GLE720/180/2,5 | 34 | 22 | - | 48.2 | - | 43.4 | - | 16.2 | - | 13.7 |
GLE780/180/2,5 | 40 | 25 | - | 54.8 | - | 49.3 | - | 17.3 | - | 17.6 |
GLE840/180/2,5 | 46 | 28 | - | 61.3 | - | 55.2 | - | 18.3 | - | 19.6 |
GLE900/180/2,5 | 52 | 31 | - | 67.9 | - | 61.1 | - | 19 | - | 23.5 |
GLE960/180/2,5 | 58 | 34 | - | 74.5 | - | 67 | - | 19.7 | - | 25.5 |
GLE1020/180/2,5 | 62 | 37 | - | 81 | - | 72.9 | - | 20.2 | - | 27.4 |
GLE500/200/2,5 | 18 | 13 | - | 24.1 | - | 16.9 | - | 11.7 | - | 7.8 |
GLE540/200/2,5 | 18 | 13 | - | 27.7 | - | 16.9 | - | 11.6 | - | 7.8 |
GLE600/200/2,5 | 24 | 16 | - | 35 | - | 25.9 | - | 13.7 | - | 9.8 |
GLE660/200/2,5 | 28 | 19 | - | 41.6 | - | 34.3 | - | 15.5 | - | 11.8 |
GLE720/200/2,5 | 34 | 22 | - | 48.2 | - | 43.4 | - | 17.1 | - | 13.7 |
GLE780/200/2,5 | 40 | 25 | - | 54.8 | - | 49.3 | - | 18.3 | - | 17.6 |
GLE840/200/2,5 | 46 | 28 | - | 61.3 | - | 55.2 | - | 19.4 | - | 19.6 |
GLE900/200/2,5 | 52 | 31 | - | 67.9 | - | 61.1 | - | 20.3 | - | 23.5 |
GLE960/200/2,5 | 58 | 34 | - | 74.5 | - | 67 | - | 21.2 | - | 25.5 |
GLE1020/200/2,5 | 62 | 37 | - | 81 | - | 72.9 | - | 21.8 | - | 27.4 |
GLE540/220/2,5 | 18 | 13 | - | 26 | - | 16.9 | - | 11.8 | - | 7.8 |
GLE600/220/2,5 | 24 | 16 | - | 35 | - | 25.9 | - | 14 | - | 9.8 |
GLE660/220/2,5 | 28 | 19 | - | 41.6 | - | 34.3 | - | 16 | - | 11.8 |
GLE720/220/2,5 | 34 | 22 | - | 48.2 | - | 43.4 | - | 17.7 | - | 13.7 |
GLE780/220/2,5 | 40 | 25 | - | 54.8 | - | 49.3 | - | 19.2 | - | 17.6 |
GLE840/220/2,5 | 46 | 28 | - | 61.3 | - | 55.2 | - | 20.5 | - | 19.6 |
GLE900/220/2,5 | 52 | 31 | - | 67.9 | - | 61.1 | - | 21.5 | - | 23.5 |
GLE960/220/2,5 | 58 | 34 | - | 74.5 | - | 67 | - | 22.5 | - | 25.5 |
GLE1020/220/2,5 | 62 | 37 | - | 81 | - | 72.9 | - | 23.3 | - | 27.4 |
GLE540/240/2,5 | 18 | 13 | - | 24.1 | - | 16.9 | - | 12 | - | 7.8 |
GLE600/240/2,5 | 24 | 16 | - | 34.7 | - | 25.9 | - | 14.3 | - | 9.8 |
GLE660/240/2,5 | 28 | 19 | - | 41.6 | - | 34.3 | - | 16.4 | - | 11.8 |
GLE720/240/2,5 | 34 | 22 | - | 48.2 | - | 43.4 | - | 18.3 | - | 13.7 |
GLE780/240/2,5 | 40 | 25 | - | 54.8 | - | 49.3 | - | 19.9 | - | 17.6 |
GLE840/240/2,5 | 46 | 28 | - | 61.3 | - | 55.2 | - | 21.4 | - | 19.6 |
GLE900/240/2,5 | 52 | 31 | - | 67.9 | - | 61.1 | - | 22.6 | - | 23.5 |
GLE960/240/2,5 | 58 | 34 | - | 74.5 | - | 67 | - | 23.7 | - | 25.5 |
GLE1020/240/2,5 | 62 | 37 | - | 81 | - | 72.9 | - | 24.6 | - | 27.4 |
Valores Característicos - Madera sobre madera - Clavado parcial
Modelo | Characteristic capacities - Timber to timber - Partial nailing | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fijaciones | Valores característicos - Madera C24 [kN] | |||||||||
Soporte | Viga segundaria | Tracción (F1) | R2.k | R3.k | R4.k | |||||
Cdad | Cdad | No | CNA4.0x50 | No | CNA4.0x50 | No | CNA4.0x50 | No | CNA4.0x50 | |
GLE440/38/2,5 | 8 | 6 | 9.8 | - | 3.9 | - | 1.6 | - | 4.9 | - |
GLE500/50/2,5 | 12 | 8 | 13 | - | 8.8 | - | 2.1 | - | 7.3 | - |
GLE380/64/2,5 | 10 | 6 | - | 13.1 | - | 10.7 | - | 3.3 | - | 9.8 |
GLE380/70/2,5 | 10 | 6 | - | 13.1 | - | 10.7 | - | 3.5 | - | 9.8 |
GLE440/70/2,5 | 8 | 6 | - | 13.1 | - | 6.2 | - | 3.7 | - | 7.8 |
GLE500/70/2,5 | 12 | 8 | - | 17.5 | - | 13.6 | - | 3.9 | - | 11.8 |
GLE380/76/2,5 | 10 | 6 | - | 13.1 | - | 10.7 | - | 3.7 | - | 9.8 |
GLE440/76/2,5 | 8 | 6 | - | 13.1 | - | 6.2 | - | 3.9 | - | 7.8 |
GLE500/76/2,5 | 12 | 8 | - | 17.5 | - | 13.6 | - | 4.1 | - | 11.8 |
GLE380/80/2,5 | 10 | 6 | - | 13.1 | - | 10.7 | - | 3.8 | - | 9.8 |
GLE440/80/2,5 | 8 | 6 | - | 13.1 | - | 6.2 | - | 4 | - | 7.8 |
GLE500/80/2,5 | 12 | 8 | - | 17.5 | - | 13.6 | - | 4.3 | - | 11.8 |
GLE540/80/2,5 | 14 | 9 | - | 19.7 | - | 16.9 | - | 4.5 | - | 13.7 |
GLE600/80/2,5 | 16 | 10 | - | 21.9 | - | 19.7 | - | 4.5 | - | 15.7 |
GLE660/80/2,5 | 18 | 12 | - | 26.3 | - | 23.7 | - | 4.8 | - | 17.6 |
GLE720/80/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 5.2 | - | 19.6 |
GLE780/80/2,5 | 22 | 15 | - | 32.9 | - | 29.6 | - | 5.2 | - | 21.6 |
GLE840/80/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 5.2 | - | 23.5 |
GLE900/80/2,5 | 28 | 18 | - | 39.4 | - | 35.5 | - | 5.3 | - | 27.4 |
GLE960/80/2,5 | 28 | 20 | - | 43.8 | - | 39.4 | - | 5.5 | - | 27.4 |
GLE1020/80/2,5 | 32 | 21 | - | 46 | - | 41.4 | - | 5.3 | - | 31.4 |
GLE380/90/2,5 | 10 | 6 | - | 12.5 | - | 10.7 | - | 4.1 | - | 9.8 |
GLE440/90/2,5 | 8 | 6 | - | 13.1 | - | 6.2 | - | 4.3 | - | 7.8 |
GLE500/90/2,5 | 12 | 8 | - | 17.5 | - | 13.6 | - | 4.7 | - | 11.8 |
GLE540/90/2,5 | 14 | 9 | - | 19.7 | - | 16.9 | - | 4.9 | - | 13.7 |
GLE600/90/2,5 | 16 | 10 | - | 21.9 | - | 19.7 | - | 5 | - | 15.7 |
GLE660/90/2,5 | 18 | 12 | - | 26.3 | - | 23.7 | - | 5.3 | - | 17.6 |
GLE720/90/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 5.8 | - | 19.6 |
GLE780/90/2,5 | 22 | 15 | - | 32.9 | - | 29.6 | - | 5.8 | - | 21.6 |
GLE840/90/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 5.8 | - | 23.5 |
GLE900/90/2,5 | 28 | 18 | - | 39.4 | - | 35.5 | - | 5.9 | - | 27.4 |
GLE960/90/2,5 | 28 | 20 | - | 43.8 | - | 39.4 | - | 6.1 | - | 27.4 |
GLE1020/90/2,5 | 32 | 21 | - | 46 | - | 41.4 | - | 5.9 | - | 31.4 |
GLE380/100/2,5 | 10 | 6 | - | 11.9 | - | 10.7 | - | 4.4 | - | 9.8 |
GLE440/100/2,5 | 8 | 6 | - | 13.1 | - | 6.2 | - | 4.5 | - | 7.8 |
GLE500/100/2,5 | 12 | 8 | - | 17.5 | - | 13.6 | - | 5.1 | - | 11.8 |
GLE540/100/2,5 | 14 | 9 | - | 19.7 | - | 16.9 | - | 5.3 | - | 13.7 |
GLE600/100/2,5 | 16 | 10 | - | 21.9 | - | 19.7 | - | 5.4 | - | 15.7 |
GLE660/100/2,5 | 18 | 12 | - | 26.3 | - | 23.7 | - | 5.8 | - | 17.6 |
GLE720/100/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 6.3 | - | 19.6 |
GLE780/100/2,5 | 22 | 15 | - | 32.9 | - | 29.6 | - | 6.4 | - | 21.6 |
GLE840/100/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 6.3 | - | 23.5 |
GLE900/100/2,5 | 28 | 18 | - | 39.4 | - | 35.5 | - | 6.5 | - | 27.4 |
GLE960/100/2,5 | 28 | 20 | - | 43.8 | - | 39.4 | - | 6.8 | - | 27.4 |
GLE1020/100/2,5 | 32 | 21 | - | 46 | - | 41.4 | - | 6.6 | - | 31.4 |
GLE500/120/2,5 | 12 | 8 | - | 17.5 | - | 13.6 | - | 5.6 | - | 11.8 |
GLE540/120/2,5 | 14 | 9 | - | 19.7 | - | 16.9 | - | 6 | - | 13.7 |
GLE600/120/2,5 | 16 | 10 | - | 21.9 | - | 19.7 | - | 6.2 | - | 15.7 |
GLE660/120/2,5 | 18 | 12 | - | 26.3 | - | 23.7 | - | 6.7 | - | 17.6 |
GLE720/120/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 7.3 | - | 19.6 |
GLE780/120/2,5 | 22 | 15 | - | 32.9 | - | 29.6 | - | 7.4 | - | 21.6 |
GLE840/120/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 7.4 | - | 23.5 |
GLE900/120/2,5 | 28 | 18 | - | 39.4 | - | 35.5 | - | 7.6 | - | 27.4 |
GLE960/120/2,5 | 28 | 20 | - | 43.8 | - | 39.4 | - | 8 | - | 27.4 |
GLE1020/120/2,5 | 32 | 21 | - | 46 | - | 41.4 | - | 7.8 | - | 31.4 |
GLE500/140/2,5 | 12 | 8 | - | 17.3 | - | 13.6 | - | 6.1 | - | 11.8 |
GLE540/140/2,5 | 14 | 9 | - | 19.7 | - | 16.9 | - | 6.5 | - | 13.7 |
GLE600/140/2,5 | 16 | 10 | - | 21.9 | - | 19.7 | - | 6.8 | - | 15.7 |
GLE660/140/2,5 | 18 | 12 | - | 26.3 | - | 23.7 | - | 7.5 | - | 17.6 |
GLE720/140/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 8.2 | - | 19.6 |
GLE780/140/2,5 | 22 | 15 | - | 32.9 | - | 29.6 | - | 8.4 | - | 21.6 |
GLE840/140/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 8.4 | - | 23.5 |
GLE900/140/2,5 | 28 | 18 | - | 39.4 | - | 35.5 | - | 8.7 | - | 27.4 |
GLE960/140/2,5 | 28 | 20 | - | 43.8 | - | 39.4 | - | 9.1 | - | 27.4 |
GLE1020/140/2,5 | 32 | 21 | - | 46 | - | 41.4 | - | 8.9 | - | 31.4 |
GLE500/160/2,5 | 12 | 8 | - | 16.1 | - | 13.6 | - | 6.5 | - | 11.8 |
GLE540/160/2,5 | 14 | 9 | - | 19.7 | - | 16.9 | - | 7 | - | 13.7 |
GLE600/160/2,5 | 16 | 10 | - | 21.9 | - | 19.7 | - | 7.3 | - | 15.7 |
GLE660/160/2,5 | 18 | 12 | - | 26.3 | - | 23.7 | - | 8.1 | - | 17.6 |
GLE720/160/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 9 | - | 19.6 |
GLE780/160/2,5 | 22 | 15 | - | 32.9 | - | 29.6 | - | 9.2 | - | 21.6 |
GLE840/160/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 9.3 | - | 23.5 |
GLE900/160/2,5 | 28 | 18 | - | 39.4 | - | 35.5 | - | 9.7 | - | 27.4 |
GLE960/160/2,5 | 28 | 20 | - | 43.8 | - | 39.4 | - | 10.2 | - | 27.4 |
GLE1020/160/2,5 | 32 | 21 | - | 46 | - | 41.4 | - | 10 | - | 31.4 |
GLE500/180/2,5 | 8 | 7 | - | 12.4 | - | 7.7 | - | 6.2 | - | 7.8 |
GLE540/180/2,5 | 8 | 7 | - | 13.6 | - | 7.7 | - | 6.1 | - | 7.8 |
GLE600/180/2,5 | 10 | 8 | - | 17.5 | - | 10.7 | - | 6.7 | - | 9.8 |
GLE660/180/2,5 | 12 | 10 | - | 21.3 | - | 15.1 | - | 7.8 | - | 11.8 |
GLE720/180/2,5 | 14 | 12 | - | 25.8 | - | 18.4 | - | 9 | - | 13.7 |
GLE780/180/2,5 | 18 | 13 | - | 28.5 | - | 25.6 | - | 9 | - | 17.6 |
GLE840/180/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 9.2 | - | 19.6 |
GLE900/180/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 9.8 | - | 23.5 |
GLE960/180/2,5 | 26 | 18 | - | 39.4 | - | 35.5 | - | 10.6 | - | 25.5 |
GLE1020/180/2,5 | 28 | 19 | - | 41.6 | - | 37.4 | - | 10.4 | - | 27.4 |
GLE500/200/2,5 | 8 | 7 | - | 11.6 | - | 7.7 | - | 6.3 | - | 7.8 |
GLE540/200/2,5 | 8 | 7 | - | 13.1 | - | 7.7 | - | 6.3 | - | 7.8 |
GLE600/200/2,5 | 10 | 8 | - | 17.2 | - | 10.7 | - | 6.9 | - | 9.8 |
GLE660/200/2,5 | 12 | 10 | - | 20.7 | - | 15.1 | - | 8.2 | - | 11.8 |
GLE720/200/2,5 | 14 | 12 | - | 25.2 | - | 18.4 | - | 9.4 | - | 13.7 |
GLE780/200/2,5 | 18 | 13 | - | 28.5 | - | 25.6 | - | 9.6 | - | 17.6 |
GLE840/200/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 9.8 | - | 19.6 |
GLE900/200/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 10.5 | - | 23.5 |
GLE960/200/2,5 | 26 | 18 | - | 39.4 | - | 35.5 | - | 11.3 | - | 25.5 |
GLE1020/200/2,5 | 28 | 19 | - | 41.6 | - | 37.4 | - | 11.2 | - | 27.4 |
GLE540/220/2,5 | 8 | 7 | - | 12.4 | - | 7.7 | - | 6.4 | - | 7.8 |
GLE600/220/2,5 | 10 | 8 | - | 16.5 | - | 10.7 | - | 7.1 | - | 9.8 |
GLE660/220/2,5 | 12 | 10 | - | 20 | - | 15.1 | - | 8.4 | - | 11.8 |
GLE720/220/2,5 | 14 | 12 | - | 24.6 | - | 18.4 | - | 9.8 | - | 13.7 |
GLE780/220/2,5 | 18 | 13 | - | 28.5 | - | 25.6 | - | 10 | - | 17.6 |
GLE840/220/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 10.3 | - | 19.6 |
GLE900/220/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 11.1 | - | 23.5 |
GLE960/220/2,5 | 26 | 18 | - | 39.4 | - | 35.5 | - | 12.1 | - | 25.5 |
GLE1020/220/2,5 | 28 | 19 | - | 41.6 | - | 37.4 | - | 12 | - | 27.4 |
GLE540/240/2,5 | 8 | 7 | - | 11.6 | - | 7.7 | - | 6.5 | - | 7.8 |
GLE600/240/2,5 | 10 | 8 | - | 15.8 | - | 10.7 | - | 7.2 | - | 9.8 |
GLE660/240/2,5 | 12 | 10 | - | 19.2 | - | 15.1 | - | 8.7 | - | 11.8 |
GLE720/240/2,5 | 14 | 12 | - | 23.9 | - | 18.4 | - | 10.1 | - | 13.7 |
GLE780/240/2,5 | 18 | 13 | - | 28.5 | - | 25.6 | - | 10.4 | - | 17.6 |
GLE840/240/2,5 | 20 | 14 | - | 30.7 | - | 27.6 | - | 10.8 | - | 19.6 |
GLE900/240/2,5 | 24 | 16 | - | 35 | - | 31.5 | - | 11.7 | - | 23.5 |
GLE960/240/2,5 | 26 | 18 | - | 39.4 | - | 35.5 | - | 12.7 | - | 25.5 |
GLE1020/240/2,5 | 28 | 19 | - | 41.6 | - | 37.4 | - | 12.6 | - | 27.4 |
Los valores indicados en la tabla más arriba son válidos para la aplicación viga sobre viga y viga sobre pilar, siempre que se respeten las plantillas de clavado parciales específicas para cada configuración indicadas en nuestro ETE-06/0270 página 17.
Valores Característicos - Madera sobre hormigón
Modelo | Valores Característicos - Madera sobre hormigón o acero | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fijaciones | Valores característicos - Madera C24 [kN] | |||||||||||
Soporte | Viga segundaria | Tracción (F1) | R2.k | R3.k | R4.k | |||||||
Cdad | Tipo | Cdad | Tipo | No | CNA4.0x50 | No | CNA4.0x50 | No | CNA4.0x50 | No | CNA4.0x50 | |
GLE440/38/2,5 | 4 | Ø12* | 12 | CNA** | 33.4 | - | 21.3 | - | 20 | - | 10 | - |
GLE500/50/2,5 | 4 | Ø12* | 15 | CNA** | 42.2 | - | 26.6 | - | 20 | - | 10 | - |
GLE380/64/2,5 | 2 | Ø12* | 11 | CNA** | - | 19.8 | - | 19.3 | - | 10 | - | 5 |
GLE380/70/2,5 | 2 | Ø12* | 11 | CNA** | - | 19.8 | - | 19.3 | - | 10 | - | 5 |
GLE440/70/2,5 | 4 | Ø12* | 12 | CNA** | - | 39.1 | - | 21.3 | - | 20 | - | 10 |
GLE500/70/2,5 | 4 | Ø12* | 15 | CNA** | - | 45.7 | - | 26.6 | - | 20 | - | 10 |
GLE380/76/2,5 | 2 | Ø12* | 11 | CNA** | - | 19.8 | - | 19.3 | - | 10 | - | 5 |
GLE440/76/2,5 | 4 | Ø12* | 12 | CNA** | - | 40.1 | - | 21.3 | - | 20 | - | 10 |
GLE500/76/2,5 | 4 | Ø12* | 15 | CNA** | - | 46.8 | - | 26.6 | - | 20 | - | 10 |
GLE380/80/2,5 | 2 | Ø12* | 11 | CNA** | - | 19.8 | - | 19.3 | - | 10 | - | 5 |
GLE440/80/2,5 | 4 | Ø12* | 12 | CNA** | - | 40.9 | - | 21.3 | - | 20 | - | 10 |
GLE500/80/2,5 | 4 | Ø12* | 15 | CNA** | - | 47.5 | - | 26.6 | - | 20 | - | 10 |
GLE540/80/2,5 | 4 | Ø12* | 17 | CNA** | - | 51.9 | - | 30.1 | - | 20 | - | 10 |
GLE600/80/2,5 | 4 | Ø12* | 20 | CNA** | - | 58.6 | - | 35.5 | - | 20 | - | 10 |
GLE660/80/2,5 | 6 | Ø12* | 23 | CNA** | - | 65.2 | - | 40.8 | - | 24.1 | - | 15 |
GLE720/80/2,5 | 6 | Ø12* | 26 | CNA** | - | 71.9 | - | 46.1 | - | 24.1 | - | 15 |
GLE780/80/2,5 | 6 | Ø12* | 29 | CNA** | - | 78.5 | - | 51.4 | - | 24.1 | - | 15 |
GLE840/80/2,5 | 6 | Ø12* | 32 | CNA** | - | 85.2 | - | 56.7 | - | 24.1 | - | 15 |
GLE900/80/2,5 | 6 | Ø12* | 35 | CNA** | - | 91.8 | - | 62.1 | - | 24.1 | - | 15 |
GLE960/80/2,5 | 8 | Ø12* | 38 | CNA** | - | 98.5 | - | 67.4 | - | 27 | - | 20 |
GLE1020/80/2,5 | 8 | Ø12* | 41 | CNA** | - | 105.1 | - | 72.7 | - | 27 | - | 20 |
GLE380/90/2,5 | 2 | Ø12* | 11 | CNA** | - | 19.8 | - | 19.3 | - | 10 | - | 5 |
GLE440/90/2,5 | 4 | Ø12* | 12 | CNA** | - | 42.6 | - | 21.3 | - | 20 | - | 10 |
GLE500/90/2,5 | 4 | Ø12* | 15 | CNA** | - | 49.3 | - | 26.6 | - | 20 | - | 10 |
GLE540/90/2,5 | 4 | Ø12* | 17 | CNA** | - | 53.7 | - | 30.1 | - | 20 | - | 10 |
GLE600/90/2,5 | 4 | Ø12* | 20 | CNA** | - | 60.4 | - | 35.5 | - | 20 | - | 10 |
GLE660/90/2,5 | 6 | Ø12* | 23 | CNA** | - | 67 | - | 40.8 | - | 24.1 | - | 15 |
GLE720/90/2,5 | 6 | Ø12* | 26 | CNA** | - | 73.7 | - | 46.1 | - | 24.1 | - | 15 |
GLE780/90/2,5 | 6 | Ø12* | 29 | CNA** | - | 80.3 | - | 51.4 | - | 24.1 | - | 15 |
GLE840/90/2,5 | 6 | Ø12* | 32 | CNA** | - | 87 | - | 56.7 | - | 24.1 | - | 15 |
GLE900/90/2,5 | 6 | Ø12* | 35 | CNA** | - | 93.6 | - | 62.1 | - | 24.1 | - | 15 |
GLE960/90/2,5 | 8 | Ø12* | 38 | CNA** | - | 100.3 | - | 67.4 | - | 27 | - | 20 |
GLE1020/90/2,5 | 8 | Ø12* | 41 | CNA** | - | 106.9 | - | 72.7 | - | 27 | - | 20 |
GLE380/100/2,5 | 2 | Ø12* | 11 | CNA** | - | 19.8 | - | 19.3 | - | 10 | - | 5 |
GLE440/100/2,5 | 4 | Ø12* | 12 | CNA** | - | 44.4 | - | 21.3 | - | 20 | - | 10 |
GLE500/100/2,5 | 4 | Ø12* | 15 | CNA** | - | 51.1 | - | 26.6 | - | 20 | - | 10 |
GLE540/100/2,5 | 4 | Ø12* | 17 | CNA** | - | 55.5 | - | 30.1 | - | 20 | - | 10 |
GLE600/100/2,5 | 4 | Ø12* | 20 | CNA** | - | 62.1 | - | 35.5 | - | 20 | - | 10 |
GLE660/100/2,5 | 6 | Ø12* | 23 | CNA** | - | 68.8 | - | 40.8 | - | 24.1 | - | 15 |
GLE720/100/2,5 | 6 | Ø12* | 26 | CNA** | - | 75.4 | - | 46.1 | - | 24.1 | - | 15 |
GLE780/100/2,5 | 6 | Ø12* | 29 | CNA** | - | 82.1 | - | 51.4 | - | 24.1 | - | 15 |
GLE840/100/2,5 | 6 | Ø12* | 32 | CNA** | - | 88.7 | - | 56.7 | - | 24.1 | - | 15 |
GLE900/100/2,5 | 6 | Ø12* | 35 | CNA** | - | 95.4 | - | 62.1 | - | 24.1 | - | 15 |
GLE960/100/2,5 | 8 | Ø12* | 38 | CNA** | - | 102 | - | 67.4 | - | 27 | - | 20 |
GLE1020/100/2,5 | 8 | Ø12* | 41 | CNA** | - | 108.7 | - | 72.7 | - | 27 | - | 20 |
GLE500/120/2,5 | 4 | Ø12* | 15 | CNA** | - | 54.6 | - | 26.6 | - | 20 | - | 10 |
GLE540/120/2,5 | 4 | Ø12* | 17 | CNA** | - | 59.1 | - | 30.1 | - | 20 | - | 10 |
GLE600/120/2,5 | 4 | Ø12* | 20 | CNA** | - | 65.7 | - | 35.5 | - | 20 | - | 10 |
GLE660/120/2,5 | 6 | Ø12* | 23 | CNA** | - | 72.4 | - | 40.8 | - | 24.1 | - | 15 |
GLE720/120/2,5 | 6 | Ø12* | 26 | CNA** | - | 79 | - | 46.1 | - | 24.1 | - | 15 |
GLE780/120/2,5 | 6 | Ø12* | 29 | CNA** | - | 85.7 | - | 51.4 | - | 24.1 | - | 15 |
GLE840/120/2,5 | 6 | Ø12* | 32 | CNA** | - | 92.3 | - | 56.7 | - | 24.1 | - | 15 |
GLE900/120/2,5 | 6 | Ø12* | 35 | CNA** | - | 99 | - | 62.1 | - | 24.1 | - | 15 |
GLE960/120/2,5 | 8 | Ø12* | 38 | CNA** | - | 105.6 | - | 67.4 | - | 27 | - | 20 |
GLE1020/120/2,5 | 8 | Ø12* | 41 | CNA** | - | 112.3 | - | 72.7 | - | 27 | - | 20 |
GLE500/140/2,5 | 4 | Ø12* | 15 | CNA** | - | 58.2 | - | 26.6 | - | 20 | - | 10 |
GLE540/140/2,5 | 4 | Ø12* | 17 | CNA** | - | 62.6 | - | 30.1 | - | 20 | - | 10 |
GLE600/140/2,5 | 4 | Ø12* | 20 | CNA** | - | 69.3 | - | 35.5 | - | 20 | - | 10 |
GLE660/140/2,5 | 6 | Ø12* | 23 | CNA** | - | 75.9 | - | 40.8 | - | 24.1 | - | 15 |
GLE720/140/2,5 | 6 | Ø12* | 26 | CNA** | - | 82.6 | - | 46.1 | - | 24.1 | - | 15 |
GLE780/140/2,5 | 6 | Ø12* | 29 | CNA** | - | 89.2 | - | 51.4 | - | 24.1 | - | 15 |
GLE840/140/2,5 | 6 | Ø12* | 32 | CNA** | - | 95.9 | - | 56.7 | - | 24.1 | - | 15 |
GLE900/140/2,5 | 6 | Ø12* | 35 | CNA** | - | 102.5 | - | 62.1 | - | 24.1 | - | 15 |
GLE960/140/2,5 | 8 | Ø12* | 38 | CNA** | - | 109.2 | - | 67.4 | - | 27 | - | 20 |
GLE1020/140/2,5 | 8 | Ø12* | 41 | CNA** | - | 115.8 | - | 72.7 | - | 27 | - | 20 |
GLE500/160/2,5 | 4 | Ø12* | 15 | CNA** | - | 61.8 | - | 26.6 | - | 20 | - | 10 |
GLE540/160/2,5 | 4 | Ø12* | 17 | CNA** | - | 66.2 | - | 30.1 | - | 20 | - | 10 |
GLE600/160/2,5 | 4 | Ø12* | 20 | CNA** | - | 72.8 | - | 35.5 | - | 20 | - | 10 |
GLE660/160/2,5 | 6 | Ø12* | 23 | CNA** | - | 79.5 | - | 40.8 | - | 24.1 | - | 15 |
GLE720/160/2,5 | 6 | Ø12* | 26 | CNA** | - | 86.1 | - | 46.1 | - | 24.1 | - | 15 |
GLE780/160/2,5 | 6 | Ø12* | 29 | CNA** | - | 92.8 | - | 51.4 | - | 24.1 | - | 15 |
GLE840/160/2,5 | 6 | Ø12* | 32 | CNA** | - | 99.4 | - | 56.7 | - | 24.1 | - | 15 |
GLE900/160/2,5 | 6 | Ø12* | 35 | CNA** | - | 106.1 | - | 62.1 | - | 24.1 | - | 15 |
GLE960/160/2,5 | 8 | Ø12* | 38 | CNA** | - | 112.7 | - | 67.4 | - | 27 | - | 20 |
GLE1020/160/2,5 | 8 | Ø12* | 41 | CNA** | - | 119.4 | - | 72.7 | - | 27 | - | 20 |
GLE500/180/2,5 | 4 | Ø12* | 13 | CNA** | - | 60.9 | - | 23 | - | 20 | - | 10 |
GLE540/180/2,5 | 4 | Ø12* | 13 | CNA** | - | 60.9 | - | 23 | - | 20 | - | 10 |
GLE600/180/2,5 | 4 | Ø12* | 16 | CNA** | - | 67.5 | - | 28.4 | - | 20 | - | 10 |
GLE660/180/2,5 | 6 | Ø12* | 19 | CNA** | - | 74.2 | - | 33.7 | - | 24.1 | - | 15 |
GLE720/180/2,5 | 6 | Ø12* | 22 | CNA** | - | 80.8 | - | 39 | - | 24.1 | - | 15 |
GLE780/180/2,5 | 6 | Ø12* | 25 | CNA** | - | 87.5 | - | 44.3 | - | 24.1 | - | 15 |
GLE840/180/2,5 | 6 | Ø12* | 28 | CNA** | - | 94.1 | - | 49.6 | - | 24.1 | - | 15 |
GLE900/180/2,5 | 6 | Ø12* | 31 | CNA** | - | 100.8 | - | 55 | - | 24.1 | - | 15 |
GLE960/180/2,5 | 8 | Ø12* | 34 | CNA** | - | 107.4 | - | 60.3 | - | 24.1 | - | 15 |
GLE1020/180/2,5 | 8 | Ø12* | 37 | CNA** | - | 114.1 | - | 65.6 | - | 27 | - | 20 |
GLE500/200/2,5 | 4 | Ø12* | 13 | CNA** | - | 64.5 | - | 23 | - | 20 | - | 10 |
GLE540/200/2,5 | 4 | Ø12* | 13 | CNA** | - | 64.5 | - | 23 | - | 20 | - | 10 |
GLE600/200/2,5 | 4 | Ø12* | 16 | CNA** | - | 71.1 | - | 28.4 | - | 20 | - | 10 |
GLE660/200/2,5 | 6 | Ø12* | 19 | CNA** | - | 77.8 | - | 33.7 | - | 24.1 | - | 15 |
GLE720/200/2,5 | 6 | Ø12* | 22 | CNA** | - | 84.4 | - | 39 | - | 24.1 | - | 15 |
GLE780/200/2,5 | 6 | Ø12* | 25 | CNA** | - | 91.1 | - | 44.3 | - | 24.1 | - | 15 |
GLE840/200/2,5 | 6 | Ø12* | 28 | CNA** | - | 97.7 | - | 49.6 | - | 24.1 | - | 15 |
GLE900/200/2,5 | 6 | Ø12* | 31 | CNA** | - | 104.4 | - | 55 | - | 24.1 | - | 15 |
GLE960/200/2,5 | 8 | Ø12* | 34 | CNA** | - | 111 | - | 60.3 | - | 24.1 | - | 15 |
GLE1020/200/2,5 | 8 | Ø12* | 37 | CNA** | - | 117.6 | - | 65.6 | - | 27 | - | 20 |
GLE540/220/2,5 | 4 | Ø12* | 13 | CNA** | - | 64.5 | - | 23 | - | 20 | - | 10 |
GLE600/220/2,5 | 4 | Ø12* | 16 | CNA** | - | 71.1 | - | 28.4 | - | 20 | - | 10 |
GLE660/220/2,5 | 6 | Ø12* | 19 | CNA** | - | 77.8 | - | 33.7 | - | 24.1 | - | 15 |
GLE720/220/2,5 | 6 | Ø12* | 22 | CNA** | - | 84.4 | - | 39 | - | 24.1 | - | 15 |
GLE780/220/2,5 | 6 | Ø12* | 25 | CNA** | - | 91.1 | - | 44.3 | - | 24.1 | - | 15 |
GLE840/220/2,5 | 6 | Ø12* | 28 | CNA** | - | 97.7 | - | 49.6 | - | 24.1 | - | 15 |
GLE900/220/2,5 | 6 | Ø12* | 31 | CNA** | - | 104.4 | - | 55 | - | 24.1 | - | 15 |
GLE960/220/2,5 | 8 | Ø12* | 34 | CNA** | - | 111 | - | 60.3 | - | 24.1 | - | 15 |
GLE1020/220/2,5 | 8 | Ø12* | 37 | CNA** | - | 117.6 | - | 65.6 | - | 27 | - | 20 |
GLE540/240/2,5 | 4 | Ø12* | 13 | CNA** | - | 64.5 | - | 23 | - | 20 | - | 10 |
GLE600/240/2,5 | 4 | Ø12* | 16 | CNA** | - | 71.1 | - | 28.4 | - | 20 | - | 10 |
GLE660/240/2,5 | 6 | Ø12* | 19 | CNA** | - | 77.8 | - | 33.7 | - | 24.1 | - | 15 |
GLE720/240/2,5 | 6 | Ø12* | 22 | CNA** | - | 84.4 | - | 39 | - | 24.1 | - | 15 |
GLE780/240/2,5 | 6 | Ø12* | 25 | CNA** | - | 91.1 | - | 44.3 | - | 24.1 | - | 15 |
GLE840/240/2,5 | 6 | Ø12* | 28 | CNA** | - | 97.7 | - | 49.6 | - | 24.1 | - | 15 |
GLE900/240/2,5 | 6 | Ø12* | 31 | CNA** | - | 104.4 | - | 55 | - | 24.1 | - | 15 |
GLE960/240/2,5 | 8 | Ø12* | 34 | CNA** | - | 111 | - | 60.3 | - | 24.1 | - | 15 |
GLE1020/240/2,5 | 8 | Ø12* | 37 | CNA** | - | 117.6 | - | 65.6 | - | 27 | - | 20 |
Las dimensiones A, B y C son las dimensiones interiores del estribo.
Cuidado: Según la posición del estribo en el soporte de hormigón, la resistencia mecánica de los anclajes puede ser inferior a la del estribo. Por lo tanto, es necesario asegurarse de que los anclajes pueden tomar las cargas (una ayuda al dimensionamiento es disponible sobre nuestro software Anchor Designer que se puede descargar gratuitamente en este sitio).
Valores Característicos - Viga sobre viga pequeñas anchuras- con tornillo para connector SSH
Modelo | Valores Característicos - Madera sobre madera - con tornillo para connector SSH | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Anchura de la viga [mm] | Fijaciones | Valores Característicos - Madera C24 [kN] | ||||||||||||
Mín. | Máx. | Soporte | Viga segundaria | R1.k | R2.k | R3.k | R4.k | |||||||
N° | Tipo | N° | Tipo | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |||
GLE380/2.5X | 32 | 110 | 2 | SSH12.0x60 | 11 | CNA* | 12.4 | 12.4 | 12.4 | 12.4 | 1.5 | 2.2 | 5 | 5 |
GLE440/2.5X | 32 | 160 | 4 | SSH12.0x60 | 12 | CNA* | 19.6 | 22.1 | 19.5 | 22.1 | 3.7 | 4.6 | 10 | 10 |
GLE500/2.5X | 32 | 160 | 4 | SSH12.0x60 | 15 | CNA* | 22.6 | 23.6 | 22.6 | 23.6 | 3.5 | 4.1 | 10 | 10 |
GLE540/2.5X | 32 | 160 | 4 | SSH12.0x60 | 17 | CNA* | 23.8 | 24 | 23.8 | 24 | 3.7 | 4.2 | 10 | 10 |
GLE600/2.5X | 32 | 160 | 4 | SSH12.0x60 | 20 | CNA* | 24.2 | 24.2 | 24.2 | 24.2 | 3.5 | 3.9 | 10 | 10 |
GLE660/2.5X | 32 | 160 | 6 | SSH12.0x60 | 23 | CNA* | 35.5 | 35.9 | 35.5 | 35.9 | 4.8 | 5.3 | 15 | 15 |
GLE720/2.5X | 32 | 160 | 6 | SSH12.0x60 | 26 | CNA* | 36.2 | 36.2 | 36.2 | 36.2 | 4.6 | 5 | 15 | 15 |
GLE780/2.5X | 32 | 160 | 6 | SSH12.0x60 | 29 | CNA* | 36.6 | 36.6 | 36.6 | 36.6 | 5.2 | 5.6 | 15 | 15 |
GLE840/2.5X | 32 | 160 | 6 | SSH12.0x60 | 32 | CNA* | 36.7 | 36.7 | 36.7 | 36.7 | 5.1 | 5.4 | 15 | 15 |
GLE900/2.5X | 32 | 160 | 6 | SSH12.0x60 | 35 | CNA* | 36.8 | 36.8 | 36.8 | 36.8 | 5.3 | 5.9 | 15 | 15 |
GLE960/2.5X | 32 | 160 | 8 | SSH12.0x60 | 38 | CNA* | 48.9 | 48.9 | 48.9 | 48.9 | 5.4 | 6.5 | 20 | 20 |
GLE1020/2.5X | 32 | 160 | 8 | SSH12.0x60 | 41 | CNA* | 49.2 | 49.2 | 49.2 | 49.2 | 5.4 | 7.2 | 20 | 20 |
La tensión transversal debe estar verificada por el usuario y puede ser preponderante.
Estos valores son válidos si las siguientes distancias mínimas de los tornillos SSH a los bordes están llenas, correctas y respetadas.
Tornillo | Distancia mínima al borde con carga a2.t | Distancia mínima al borde sin carga a2.c |
SSH12.0 | 80 | 40 |
Para distancias mínimas o inferiores , gracias por referirse y consultar nuestro ETE-06/0270 y EN1995
El espesor mínimo de la viga principal para el uso de un tornillo SSH Ø12x60 es de 73 mm.
Valores Característicos - Viga sobre viga grandes anchuras - con tornillo para connector SSH
Modelo | Valores Característicos - Madera sobre madera - con tornillo para connector SSH | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Anchura de la viga | Fijaciones | Valores Característicos - Madera C24 [kN] | ||||||||||||
min | max | Soporte | Viga segundaria | R1.k | R2.k | R3.k | R4.k | |||||||
Cdad | Type | Cdad | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |||
GLE500/2.5X-AL | 161 | 200 | 4 | SSH12.0x60 | 13 | CNA* | 20.5 | 22.7 | 20.7 | 22.7 | 7.4 | 10.5 | 10 | 10 |
GLE540/2.5X-AL | 161 | 240 | 4 | SSH12.0x60 | 13 | CNA* | 20.5 | 22.7 | 20.7 | 22.7 | 7.4 | 9.6 | 10 | 10 |
GLE600/2.5X-AL | 161 | 240 | 4 | SSH12.0x60 | 16 | CNA* | 23.1 | 23.6 | 23.2 | 23.6 | 8.1 | 8.1 | 10 | 10 |
GLE660/2.5X-AL | 161 | 240 | 6 | SSH12.0x60 | 19 | CNA* | 31.3 | 35 | 31.5 | 35 | 10.3 | 10.7 | 15 | 15 |
GLE720/2.5X-AL | 161 | 240 | 6 | SSH12.0x60 | 22 | CNA* | 34.7 | 35.6 | 34.8 | 35.6 | 9.5 | 9.5 | 15 | 15 |
GLE780/2.5X-AL | 161 | 240 | 6 | SSH12.0x60 | 25 | CNA* | 36.2 | 36.2 | 36.2 | 36.2 | 9.3 | 9.3 | 15 | 15 |
GLE840/2.5X-AL | 161 | 240 | 6 | SSH12.0x60 | 28 | CNA* | 36.4 | 36.4 | 36.4 | 36.4 | 8.4 | 8.4 | 15 | 15 |
GLE900/2.5X-AL | 161 | 240 | 6 | SSH12.0x60 | 31 | CNA* | 36.7 | 36.7 | 36.7 | 36.7 | 8.5 | 8.5 | 15 | 15 |
GLE960/2.5X-AL | 161 | 240 | 6 | SSH12.0x60 | 34 | CNA* | 36.8 | 36.8 | 36.8 | 36.8 | 7.9 | 7.9 | 15 | 15 |
GLE1020/2.5X-AL | 161 | 240 | 8 | SSH12.0x60 | 37 | CNA* | 48.9 | 48.9 | 48.9 | 48.9 | 9.8 | 9.8 | 20 | 20 |
La tensión transversal debe estar verificada por el usuario y puede ser preponderante.
Estos valores son válidos si las siguientes distancias mínimas de los tornillos SSH a los bordes están llenas, correctas y respetadas.
Tornillo | Distancia mínima al borde con carga a2.t | Distancia mínima al borde sin carga a2.c |
SSH12.0 | 80 | 40 |
Para distancias mínimas o inferiores , gracias por referirse y consultar nuestro ETE-06/0270 y EN1995.
El espesor mínimo de la viga principal para el uso de un tornillo SSH Ø12x60 es de 73 mm.
Instalación
Montaje
Fijaciones
Sobre el elemento secundario :
- Puntas anilladas CNA Ø4,0 x 50 mm,
- Puntas anilladas CNA Ø4.0 x 35 mm para espesores inferiores a 64 mm,
- Tornillos CSA Ø5,0 x 40 mm,
- Tornillos CSA Ø5,0 x 35 mm para espesores inferiores a 60 mm.
Sobre el elemento principal :
Elemento de soporte de madera :
- Puntas anilladas CNA Ø4,0 x 50 mm,
- Puntas anilladas CNA Ø4.0 x 35 mm para espesores inferiores a 64 mm,
- Tornillos CSA Ø5,0 x 40 mm,
- Tornillos CSA Ø5,0 x 35 mm para espesores inferiores a 60 mm.
Elemento de soporte de acero :
- Pernos de Ø12 mm (el diámetro del perno no debe ser inferior en más de 2 mm al del agujero).
Elemento de soporte de hormigón:
- Anclaje mecánico : pasador WA M12-104/5,
- Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.
Elemento de soporte de mampostería hueca :
- Anclaje químico : resina AT-HP o POLY-GP + varilla roscada LMAS M12-150/35 + tamiz SH M16-130.
Instalación
Sobre madera :
- Trace la situación de la viga principal sobre el elemento principal.
- Oriente el estribo y prefije las alas a cada lado.
- Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal.
- Finalice la fijación en cada lado.
- Oriente la viga principal en el estribo.
- Fije la viga principal al estribo.
- Existen dos tipos de clavado sobre madera, total o parcial.
Sobre hormigón :
- Método 1 : Trace la situación de los agujeros con la ayuda de la tabla de posiciones de los agujeros disponible en la ficha técnica.
- Método 2 : Trace la situación de la viga sobre el soporte, oriente el estribo e identifique los centros de los agujeros.
- Perfore el soporte con una broca adaptada.
- Oriente el estribo y fíjelo sobre el soporte con pasadores de anclaje.
- Oriente la viga principal en el estribo.
- Fije la viga principal al estribo.
