Gran estribo con alas interiores
El uso de estribos grandes con alas interiores se recomienda en numerosos casos. Más discretos que los estribos con alas externas, permiten ensamblar las estructuras de forma eficaz, sin necesidad de realizar un mecanizado específico, y mejoran su fiabilidad. La multitud de aplicaciones que posibilitan estos productos así como su justificación en situación de incendio, hacen que resulten elementos imprescindibles en el sector de la construcción, incluido para los edificios públicos.
Detalles de producto
Características
Materia
- Acero galvanizado S250GD + Z275 según NF EN 10346,
- Espesor 4 mm.
Ventajas
Resistencia al fuego de 30 minutos según el Eurocódigo 5,
Instalación rápida y sencilla,
Anchuras a elegir según los intervalos indicados...
Aplicaciones
Soporte
- Elemento principal : madera maciza, madera compuesta, madera laminada...
- Elemento secundario : madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados...
Usos
- Vigas, correas,
- Largueros y montantes de revestimiento,
- Apoyos de cabrios,
- Refuerzo de uniones existentes...
Datos técnicos
Desarrollo y anchura
Modelo | Dimensiones [mm] | Agujeros soporte | Agujeros viga | |||
---|---|---|---|---|---|---|
Desarrollo | A | t | Ø5 | Ø13 | Ø5 | |
GLI300/4X | 300 | 76 - 110 | 4 | 12 | 2 | 7 |
GLI340/4X | 340 | 76 - 110 | 4 | 16 | 2 | 9 |
GLI380/4X | 380 | 76 - 110 | 4 | 20 | 2 | 11 |
GLI440/4X | 440 | 76 - 160 | 4 | 20 | 4 | 12 |
GLI500/4X | 500 | 76 - 160 | 4 | 26 | 4 | 15 |
GLI540/4X | 540 | 76 - 160 | 4 | 30 | 4 | 17 |
GLI600/4X | 600 | 76 - 160 | 4 | 36 | 4 | 20 |
GLI660/4X | 660 | 76 - 160 | 4 | 40 | 6 | 23 |
GLI720/4X | 720 | 76 - 160 | 4 | 46 | 6 | 26 |
Para los anchuras intermedias, la resistencia característica a considerar (valores de fuego incluidos) es el menor de los valores dados para las anchuras inferior y superior con el mismo desarrollo.
Para obtener más información sobre los valores de carga en función de la anchura del estribo, contacte con nuestro Departamento Técnico.
Dimensiones
Modelo | Dimensiones de la viga [mm] | Dimensiones [mm] | Agujeros soporte | Agujeros viga | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Anchura | Altura | A | B | C | D | F | t | Ø5 | Ø13 | Ø5 | |||
Mín. | Máx. | Mín. | Máx. | ||||||||||
GLI380/76/4 | 74 | 76 | 162 | 228 | 76 | 152 | 90 | 40 | 98 | 4 | 20 | 2 | 11 |
GLI440/76/4 | 74 | 76 | 192 | 273 | 76 | 182 | 90 | 40 | 98 | 4 | 20 | 4 | 12 |
GLI500/76/4 | 74 | 76 | 222 | 318 | 76 | 212 | 90 | 40 | 98 | 4 | 26 | 4 | 15 |
GLI380/80/4 | 78 | 80 | 160 | 225 | 80 | 150 | 90 | 40 | 98 | 4 | 20 | 2 | 11 |
GLI440/80/4 | 78 | 80 | 190 | 270 | 80 | 180 | 90 | 40 | 98 | 4 | 20 | 4 | 12 |
GLI500/80/4 | 78 | 80 | 220 | 315 | 80 | 210 | 90 | 40 | 98 | 4 | 26 | 4 | 15 |
GLI540/80/4 | 78 | 80 | 240 | 345 | 80 | 230 | 90 | 40 | 98 | 4 | 30 | 4 | 17 |
GLI600/80/4 | 78 | 80 | 270 | 390 | 80 | 260 | 90 | 40 | 98 | 4 | 36 | 4 | 20 |
GLI660/80/4 | 78 | 80 | 300 | 435 | 80 | 290 | 90 | 40 | 98 | 4 | 40 | 6 | 23 |
GLI720/80/4 | 78 | 80 | 330 | 480 | 80 | 320 | 90 | 40 | 98 | 4 | 46 | 6 | 26 |
GLI380/90/4 | 88 | 90 | 155 | 217 | 90 | 145 | 90 | 40 | 98 | 4 | 20 | 2 | 11 |
GLI440/90/4 | 88 | 90 | 185 | 262 | 90 | 175 | 90 | 40 | 98 | 4 | 20 | 4 | 12 |
GLI500/90/4 | 88 | 90 | 215 | 307 | 90 | 205 | 90 | 40 | 98 | 4 | 26 | 4 | 15 |
GLI540/90/4 | 88 | 90 | 235 | 337 | 90 | 225 | 90 | 40 | 98 | 4 | 30 | 4 | 17 |
GLI600/90/4 | 88 | 90 | 265 | 382 | 90 | 255 | 90 | 40 | 98 | 4 | 36 | 4 | 20 |
GLI660/90/4 | 88 | 90 | 295 | 427 | 90 | 285 | 90 | 40 | 98 | 4 | 40 | 6 | 23 |
GLI720/90/4 | 88 | 90 | 325 | 472 | 90 | 315 | 90 | 40 | 98 | 4 | 46 | 6 | 26 |
GLI380/100/4 | 98 | 100 | 150 | 210 | 100 | 140 | 90 | 40 | 98 | 4 | 20 | 2 | 11 |
GLI440/100/4 | 98 | 100 | 180 | 255 | 100 | 170 | 90 | 40 | 98 | 4 | 20 | 4 | 12 |
GLI500/100/4 | 98 | 100 | 210 | 300 | 100 | 200 | 90 | 40 | 98 | 4 | 26 | 4 | 15 |
GLI540/100/4 | 98 | 100 | 230 | 330 | 100 | 220 | 90 | 40 | 98 | 4 | 30 | 4 | 17 |
GLI600/100/4 | 98 | 100 | 260 | 375 | 100 | 250 | 90 | 40 | 98 | 4 | 36 | 4 | 20 |
GLI660/100/4 | 98 | 100 | 290 | 420 | 100 | 280 | 90 | 40 | 98 | 4 | 40 | 6 | 23 |
GLI720/100/4 | 98 | 100 | 320 | 465 | 100 | 310 | 90 | 40 | 98 | 4 | 46 | 6 | 26 |
GLI540/120/4 | 118 | 120 | 220 | 315 | 120 | 210 | 90 | 40 | 98 | 4 | 30 | 4 | 17 |
GLI600/120/4 | 118 | 120 | 250 | 360 | 120 | 240 | 90 | 40 | 98 | 4 | 36 | 4 | 20 |
GLI660/120/4 | 118 | 120 | 280 | 405 | 120 | 270 | 90 | 40 | 98 | 4 | 40 | 6 | 23 |
GLI720/120/4 | 118 | 120 | 310 | 450 | 120 | 300 | 90 | 40 | 98 | 4 | 46 | 6 | 26 |
GLI500/140/4 | 138 | 140 | 190 | 270 | 140 | 180 | 90 | 40 | 98 | 4 | 26 | 4 | 15 |
GLI540/140/4 | 138 | 140 | 210 | 300 | 140 | 200 | 90 | 40 | 98 | 4 | 30 | 4 | 17 |
GLI600/140/4 | 138 | 140 | 240 | 345 | 140 | 230 | 90 | 40 | 98 | 4 | 36 | 4 | 20 |
GLI660/140/4 | 138 | 140 | 270 | 390 | 140 | 260 | 90 | 40 | 98 | 4 | 40 | 6 | 23 |
GLI720/140/4 | 138 | 140 | 300 | 435 | 140 | 290 | 90 | 40 | 98 | 4 | 46 | 6 | 26 |
GLI500/160/4 | 158 | 160 | 180 | 255 | 160 | 170 | 90 | 40 | 98 | 4 | 26 | 4 | 15 |
GLI540/160/4 | 158 | 160 | 200 | 285 | 160 | 190 | 90 | 40 | 98 | 4 | 30 | 4 | 17 |
GLI600/160/4 | 158 | 160 | 230 | 330 | 160 | 220 | 90 | 40 | 98 | 4 | 36 | 4 | 20 |
GLI660/160/4 | 158 | 160 | 260 | 375 | 160 | 250 | 90 | 40 | 98 | 4 | 40 | 6 | 23 |
GLI720/160/4 | 158 | 160 | 290 | 420 | 160 | 280 | 90 | 40 | 98 | 4 | 46 | 6 | 26 |
Valores Característicos - Madera sobre madera - Clavado total
Modelo | Valores Característicos - Madera sobre madera - Clavado total | |||||
---|---|---|---|---|---|---|
Fijaciones | Valores Característicos - Madera C24 [kN] | |||||
Soporte | Viga segundaria | R1.k | R2.k | R3.k | R4.k | |
N° | N° | CNA4.0x50 | CNA4.0x50 | CNA4.0x50 | CNA4.0x50 | |
GLI380/76/4 | 20 | 11 | 24.1 | 19.3 | 6.8 | 9.8 |
GLI440/76/4 | 20 | 12 | 26.3 | 19.4 | 7 | 7.8 |
GLI500/76/4 | 26 | 15 | 32.9 | 28.4 | 7.7 | 11.8 |
GLI380/80/4 | 20 | 11 | 24.1 | 19.3 | 7.1 | 9.8 |
GLI440/80/4 | 20 | 12 | 26.3 | 19.4 | 7.3 | 7.8 |
GLI500/80/4 | 26 | 15 | 32.9 | 28.4 | 8.1 | 11.8 |
GLI540/80/4 | 30 | 17 | 37.2 | 33.5 | 8.5 | 13.7 |
GLI600/80/4 | 36 | 20 | 43.8 | 39.4 | 8.9 | 15.7 |
GLI660/80/4 | 40 | 23 | 50.4 | 45.3 | 9.2 | 17.6 |
GLI720/80/4 | 46 | 26 | 56.9 | 51.3 | 9.5 | 19.6 |
GLI380/90/4 | 20 | 11 | 23.7 | 19.3 | 7.6 | 9.8 |
GLI440/90/4 | 20 | 12 | 26.3 | 19.4 | 7.8 | 7.8 |
GLI500/90/4 | 26 | 15 | 32.9 | 28.4 | 8.8 | 11.8 |
GLI540/90/4 | 30 | 17 | 37.2 | 33.5 | 9.3 | 13.7 |
GLI600/90/4 | 36 | 20 | 43.8 | 39.4 | 9.8 | 15.7 |
GLI660/90/4 | 40 | 23 | 50.4 | 45.3 | 10.2 | 17.6 |
GLI720/90/4 | 46 | 26 | 56.9 | 51.3 | 10.5 | 19.6 |
GLI380/100/4 | 20 | 11 | 22.4 | 19.3 | 8.1 | 9.8 |
GLI440/100/4 | 20 | 12 | 26.3 | 19.4 | 8.3 | 7.8 |
GLI500/100/4 | 26 | 15 | 32.9 | 28.4 | 9.5 | 11.8 |
GLI540/100/4 | 30 | 17 | 37.2 | 33.5 | 10 | 13.7 |
GLI600/100/4 | 36 | 20 | 43.8 | 39.4 | 10.7 | 15.7 |
GLI660/100/4 | 40 | 23 | 50.4 | 45.3 | 11.1 | 17.6 |
GLI720/100/4 | 46 | 26 | 56.9 | 51.3 | 11.5 | 19.6 |
GLI540/120/4 | 30 | 17 | 37.2 | 33.5 | 11.3 | 13.7 |
GLI600/120/4 | 36 | 20 | 43.8 | 39.4 | 12.2 | 15.7 |
GLI660/120/4 | 40 | 23 | 50.4 | 45.3 | 12.8 | 17.6 |
GLI720/120/4 | 46 | 26 | 56.9 | 51.3 | 13.4 | 19.6 |
GLI500/140/4 | 26 | 15 | 32.9 | 28.4 | 11.4 | 11.8 |
GLI540/140/4 | 30 | 17 | 37.2 | 33.5 | 12.3 | 13.7 |
GLI600/140/4 | 36 | 20 | 43.8 | 39.4 | 13.5 | 15.7 |
GLI660/140/4 | 40 | 23 | 50.4 | 45.3 | 14.3 | 17.6 |
GLI720/140/4 | 46 | 26 | 56.9 | 51.3 | 15 | 19.6 |
GLI500/160/4 | 26 | 15 | 32.1 | 28.4 | 12.1 | 11.8 |
GLI540/160/4 | 30 | 17 | 37.2 | 33.5 | 13.1 | 13.7 |
GLI600/160/4 | 36 | 20 | 43.8 | 39.4 | 14.5 | 15.7 |
GLI660/160/4 | 40 | 23 | 50.4 | 45.3 | 15.6 | 17.6 |
GLI720/160/4 | 46 | 26 | 56.9 | 51.3 | 16.5 | 19.6 |
Valores Característicos - Madera sobre madera - Clavado parcial
Modelo | Valores Característicos - Madera sobre madera - Clavado parcial | |||||
---|---|---|---|---|---|---|
Fijaciones | Valores Característicos - Madera C24 [kN] | |||||
Soporte | Viga segundaria | R1.k | R2.k | R3.k | R4.k | |
N° | N° | CNA4.0x50 | CNA4.0x50 | CNA4.0x50 | CNA4.0x50 | |
GLI380/76/4 | 10 | 6 | 13.1 | 10.4 | 3.7 | 9.8 |
GLI440/76/4 | 8 | 6 | 13.1 | 4.7 | 3.9 | 7.8 |
GLI500/76/4 | 12 | 8 | 17.5 | 13.3 | 4.1 | 11.8 |
GLI380/80/4 | 10 | 6 | 13.1 | 10.4 | 3.8 | 9.8 |
GLI440/80/4 | 8 | 6 | 13.1 | 4.7 | 4 | 7.8 |
GLI500/80/4 | 12 | 8 | 17.5 | 13.3 | 4.3 | 11.8 |
GLI540/80/4 | 14 | 9 | 19.7 | 16.6 | 4.5 | 13.7 |
GLI600/80/4 | 16 | 10 | 21.9 | 19.4 | 4.5 | 15.7 |
GLI660/80/4 | 18 | 12 | 26.3 | 23.7 | 4.8 | 17.6 |
GLI720/80/4 | 20 | 14 | 30.7 | 27.6 | 5.2 | 19.6 |
GLI380/90/4 | 10 | 6 | 13.1 | 10.4 | 4.1 | 9.8 |
GLI440/90/4 | 8 | 6 | 13.1 | 4.7 | 4.3 | 7.8 |
GLI500/90/4 | 12 | 8 | 17.5 | 13.3 | 4.7 | 11.8 |
GLI540/90/4 | 14 | 9 | 19.7 | 16.6 | 4.9 | 13.7 |
GLI600/90/4 | 16 | 10 | 21.9 | 19.4 | 5 | 15.7 |
GLI660/90/4 | 18 | 12 | 26.3 | 23.7 | 5.3 | 17.6 |
GLI720/90/4 | 20 | 14 | 30.7 | 27.6 | 5.8 | 19.6 |
GLI380/100/4 | 10 | 6 | 13.1 | 10.4 | 4.3 | 9.8 |
GLI440/100/4 | 8 | 6 | 12.8 | 4.7 | 4.5 | 7.8 |
GLI500/100/4 | 12 | 8 | 17.5 | 13.3 | 5 | 11.8 |
GLI540/100/4 | 14 | 9 | 19.7 | 16.6 | 5.3 | 13.7 |
GLI600/100/4 | 16 | 10 | 21.9 | 19.4 | 5.4 | 15.7 |
GLI660/100/4 | 18 | 12 | 26.3 | 23.7 | 5.8 | 17.6 |
GLI720/100/4 | 20 | 14 | 30.7 | 27.6 | 6.3 | 19.6 |
GLI540/120/4 | 14 | 9 | 19.7 | 16.6 | 6 | 13.7 |
GLI600/120/4 | 16 | 10 | 21.9 | 19.4 | 6.2 | 15.7 |
GLI660/120/4 | 18 | 12 | 26.3 | 23.7 | 6.7 | 17.6 |
GLI720/120/4 | 20 | 14 | 30.7 | 27.6 | 7.3 | 19.6 |
GLI500/140/4 | 12 | 8 | 17.5 | 13.3 | 6.1 | 11.8 |
GLI540/140/4 | 14 | 9 | 19.7 | 16.6 | 6.5 | 13.7 |
GLI600/140/4 | 16 | 10 | 21.9 | 19.4 | 6.8 | 15.7 |
GLI660/140/4 | 18 | 12 | 26.3 | 23.7 | 7.4 | 17.6 |
GLI720/140/4 | 20 | 14 | 30.7 | 27.6 | 8.2 | 19.6 |
GLI500/160/4 | 12 | 8 | 17.5 | 13.3 | 6.4 | 11.8 |
GLI540/160/4 | 14 | 9 | 19.7 | 16.6 | 7 | 13.7 |
GLI600/160/4 | 16 | 10 | 21.9 | 19.4 | 7.3 | 15.7 |
GLI660/160/4 | 18 | 12 | 26.3 | 23.7 | 8.1 | 17.6 |
GLI720/160/4 | 20 | 14 | 30.7 | 27.6 | 9 | 19.6 |
Los valores indicados en la tabla más arriba son válidos para la aplicación viga sobre viga y viga sobre pilar, siempre que se respeten las plantillas de clavado parciales específicas para cada configuración indicadas en nuestro ETE-06/0270 página 17.
Valores Característicos en condiciones de incendio - Madera sobre madera
Modelo | Valores Característicos en condiciones de incendio - Madera sobre madera | |||
---|---|---|---|---|
Fijaciones | Valores Característicos - Madera C24 [kN] | |||
Soporte | Viga soportada | R1.k | ||
Cantidad | Cantidad | Anchura entre 100 y 139 mm | Anchura entre 140 y 200 mm | |
CNA4.0x75 | CNA4.0x75 | |||
GLI380/4X | 20 | 11 | 1 | - |
GLI440/4X | 20 | 12 | 2.5 | - |
GLI500/4X | 26 | 15 | 3.6 | 2.5 |
GLI540/4X | 30 | 17 | 4.7 | 3.6 |
GLI600/4X | 36 | 20 | 7.3 | 6 |
GLI660/4X | 40 | 23 | 8.7 | 7.3 |
GLI720/4X | 46 | 26 | 11.4 | 10 |
Los valores en situación de incendio son valores de resistencia característicos a 30 minutos R30. Las únicas fijaciones permitidas en la viga son las puntas CNA Ø4,0x75 mm o los tornillos CSA Ø5.0x80-DE.
Instalación
Montaje
Fijaciones
Sobre el elemento secundario :
- Puntas anilladas CNA Ø4,0 x 50 mm,
- Puntas anilladas CNA Ø4.0 x 35 mm para espesores inferiores a 64 mm,
- Tornillos CSA Ø5,0 x 40 mm,
- Tornillos CSA Ø5,0 x 35 mm para espesores inferiores a 60 mm,
- Caso particular de resistencia al fuego 1/2 hora: puntas anilladas CNA Ø4.0 x 75 mm o tornillos CSA 5,0 x 80-DE.
Sobre el elemento principal :
Elemento de soporte de madera :
- Puntas anilladas CNA Ø4,0 x 50 mm,
- Puntas anilladas CNA Ø4.0 x 35 mm para espesores inferiores a 64 mm,
- Tornillos CSA Ø5,0 x 40 mm,
- Tornillos CSA Ø5,0 x 35 mm para espesores inferiores a 60 mm,
- Caso particular de resistencia al fuego 1/2 hora: puntas anilladas CNA Ø4.0 x 75 mm o tornillos CSA 5,0 x 80-DE.
Elemento de soporte de acero :
- Pernos de Ø12 mm (el diámetro del perno no debe ser inferior en más de 2 mm al del agujero).
ATENCIÓN: No se recomienda utilizar estribos con alas interiores si el elemento de soporte es de hormigón o mampostería.

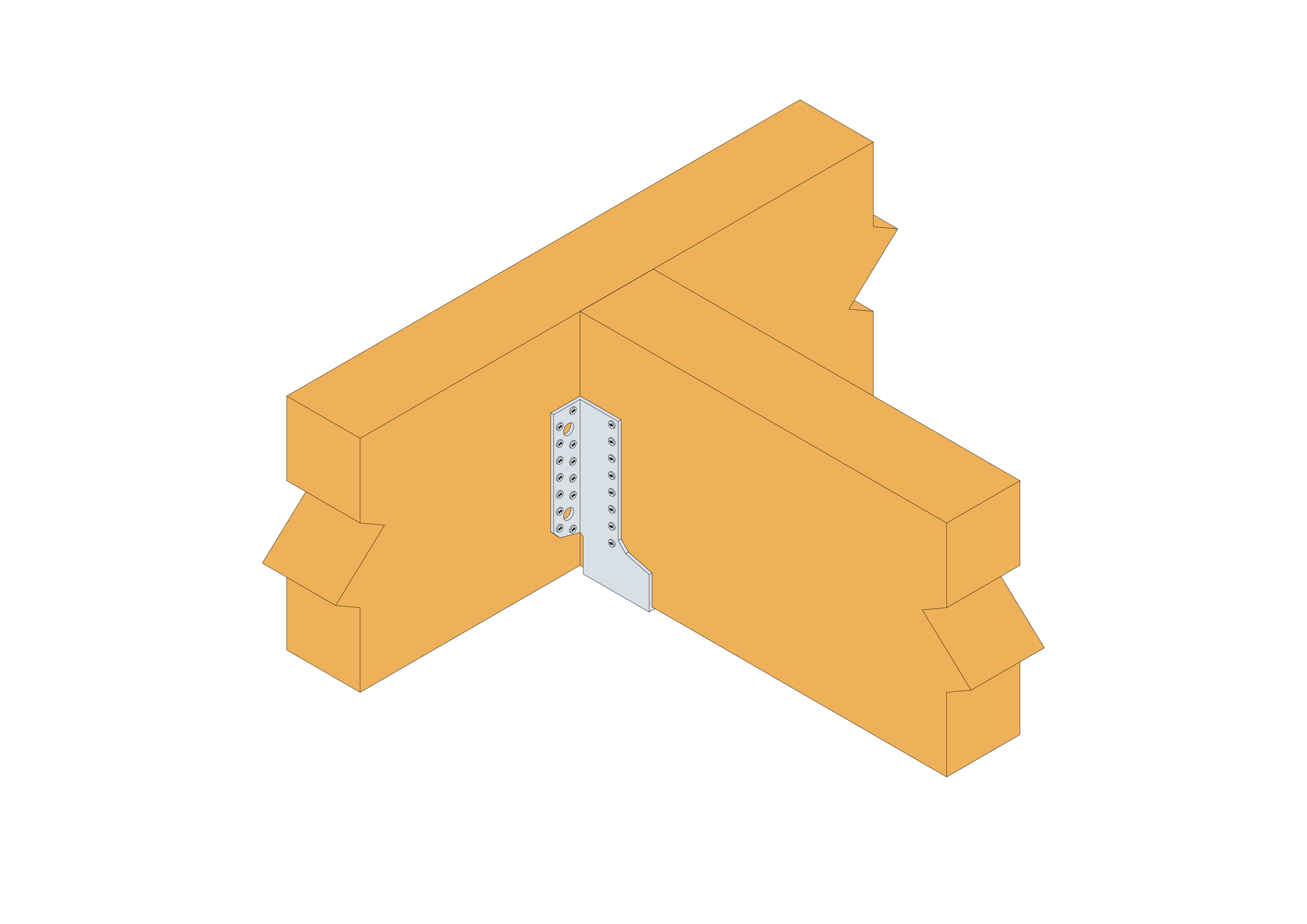

Instalación
Sobre madera :
- Trace la situación de la viga principal sobre el elemento principal,
- Prefije las alas a cada lado,
- Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal,
- Finalice la fijación en cada lado,
- Fije la viga principal al estribo según un clavado total o parcial.
