66L

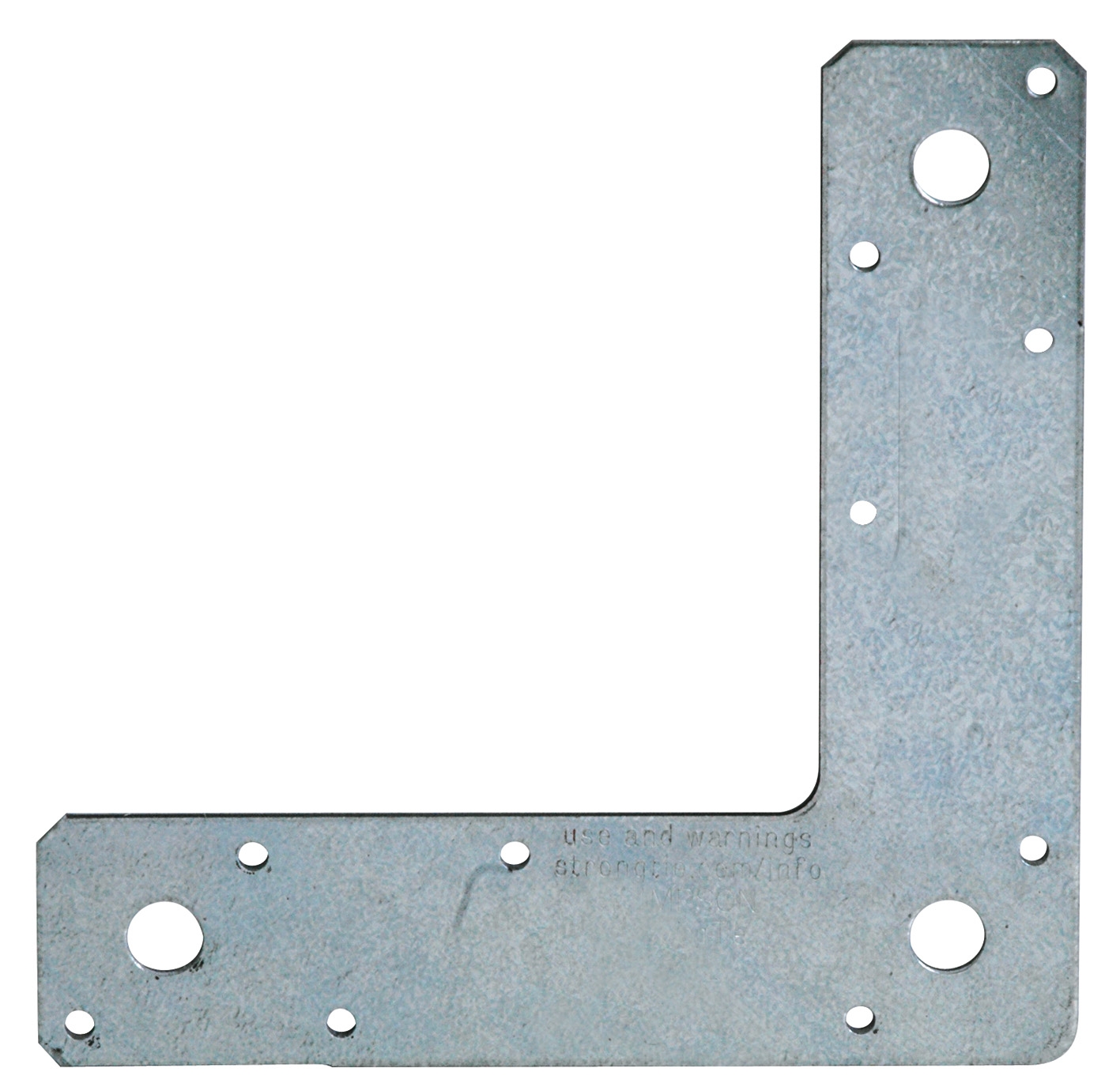

Herrajes en "L"

Los herrajes en "L" se emplean para el refuerzo de uniones. Pueden utilizarse en trabajos de renovación.

Ficha técnica
Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes


Características

Materia

  • Acero galvanizado,
  • Espesor : 2 mm.

Ventajas

  • Puede utilizarse en renovaciones para reforzar las estructuras.

Aplicaciones

Soporte

  • Madera sobre madera.

Campos de aplicación

  • Refuerzo de hojas de carpintería,
  • Refuerzo de marcos de ventanas o de puertas,
  • Refuerzo de uniones pilar-viga.

Datos técnicos

Dimensiones


Dimensiones

Modelo Dimensiones [mm] Agujeros [mm] Quantité par boîte
A B C Esp. Número Diámetro
66L38150150210Ø4 + 3 Ø11-

Instalación

Montaje

Fijaciones

  • Pernos,
  • Tornillos autoperforantes SD8 4.0x32 mm,
  • Puntas anilladas CNA 3.7x50 mm,
  • CNA 3.1x35 mm.

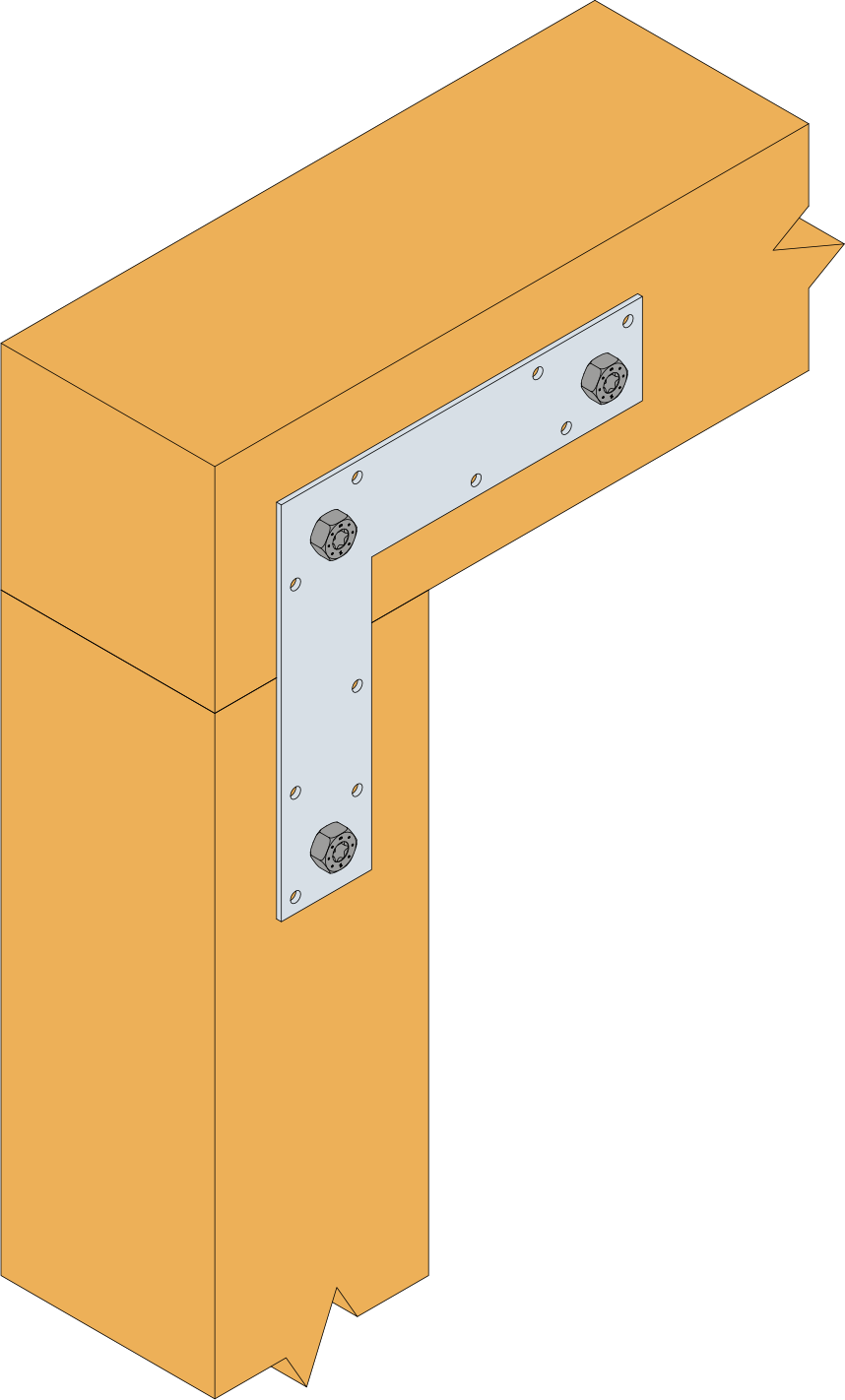

Instalación

  1. Aproxime el elemento para fijar al soporte.
  2. Clave el herraje en el elemento a fijar.
  3. Clave el herraje en el soporte de madera.
