Conexiones para ensambladuras de madera
Escuadras
SBV

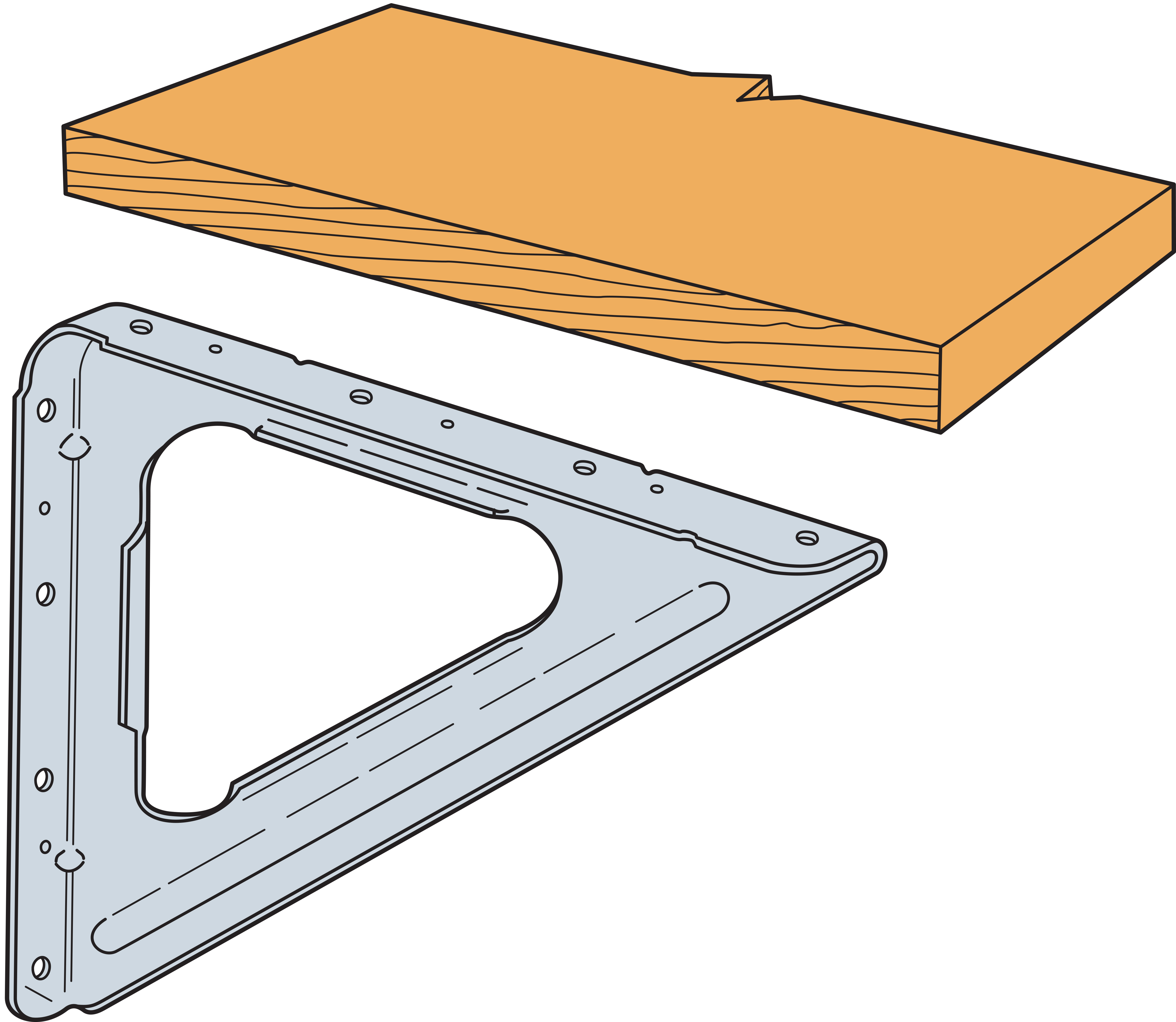

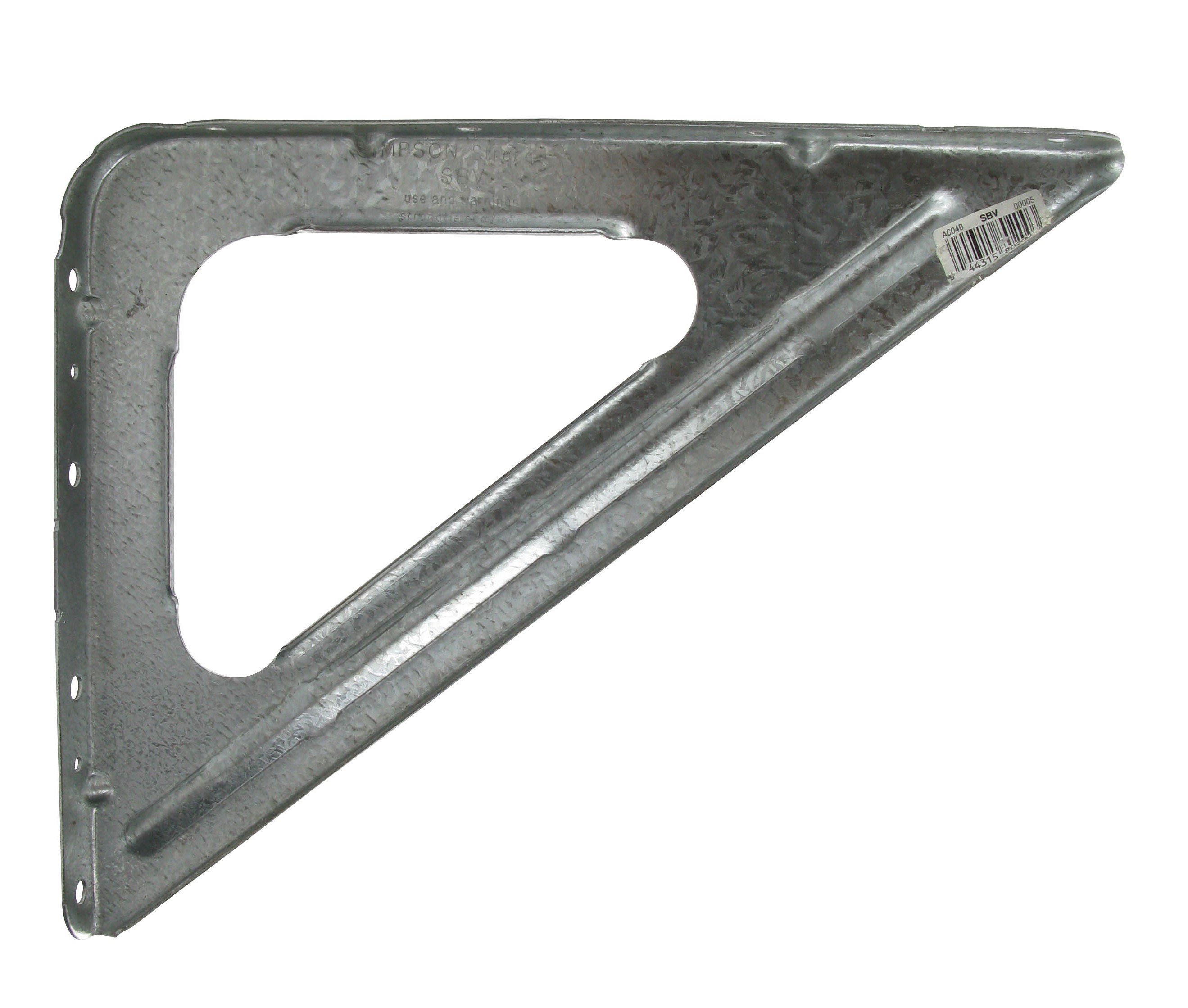

Ménsulas para cargas grandes

Las ménsulas para cargas grandes SBV se usan para la puesta en obra de estanterías. Son reforzadas para poder soportar cargas grandes.



Ficha técnica
Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes


Características

Materia

  • Acero galvanizado G90 según ASTM A653,
  • Espesor : 1,6 mm.

Ventajas

  • Gran rigidez de la escuadra,
  • Para estantes a partir de 280 mm de fondo.

Aplicaciones

Soporte

  • Elemento principal : hormigón, mampostería, madera o acero,
  • Elemento secundario : suelos, madera maciza o tablones.

Campos de aplicación

  • Estanterías de almacenamiento para cargas grandes,
  • Repisas de ventana,
  • Soporte de mostradores,
  • Anclaje de planchas de encofrado, ...

Datos técnicos

Dimensiones


Dimensiones

Modelo Dimensiones y Valores Característicos [mm] Agujeros Ala A Agujeros Ala B
A B C t Ø4 [mm] Ø7 [mm] Ø4 [mm] Ø7 [mm]
SBV-FR229278191.62434

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas,
  • Tornillos autoperforantes,
  • Tirafondos.

Sobre hormigón :

  • Anclajes.

Sobre metal :

  • Pernos,
  • Remaches.

Instalación

  1. Aproxime el elemento para fijar al soporte.
  2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
  3. La escuadra también se fija mediante puntas o atornillada a éste.
