APB7090

Minipiés de pilar

Estos pies de pilar de pequeño tamaño están especíﬁcamente diseñados para ﬁjar suelos radiantes o barandillas.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Acero electrocincado 12µm

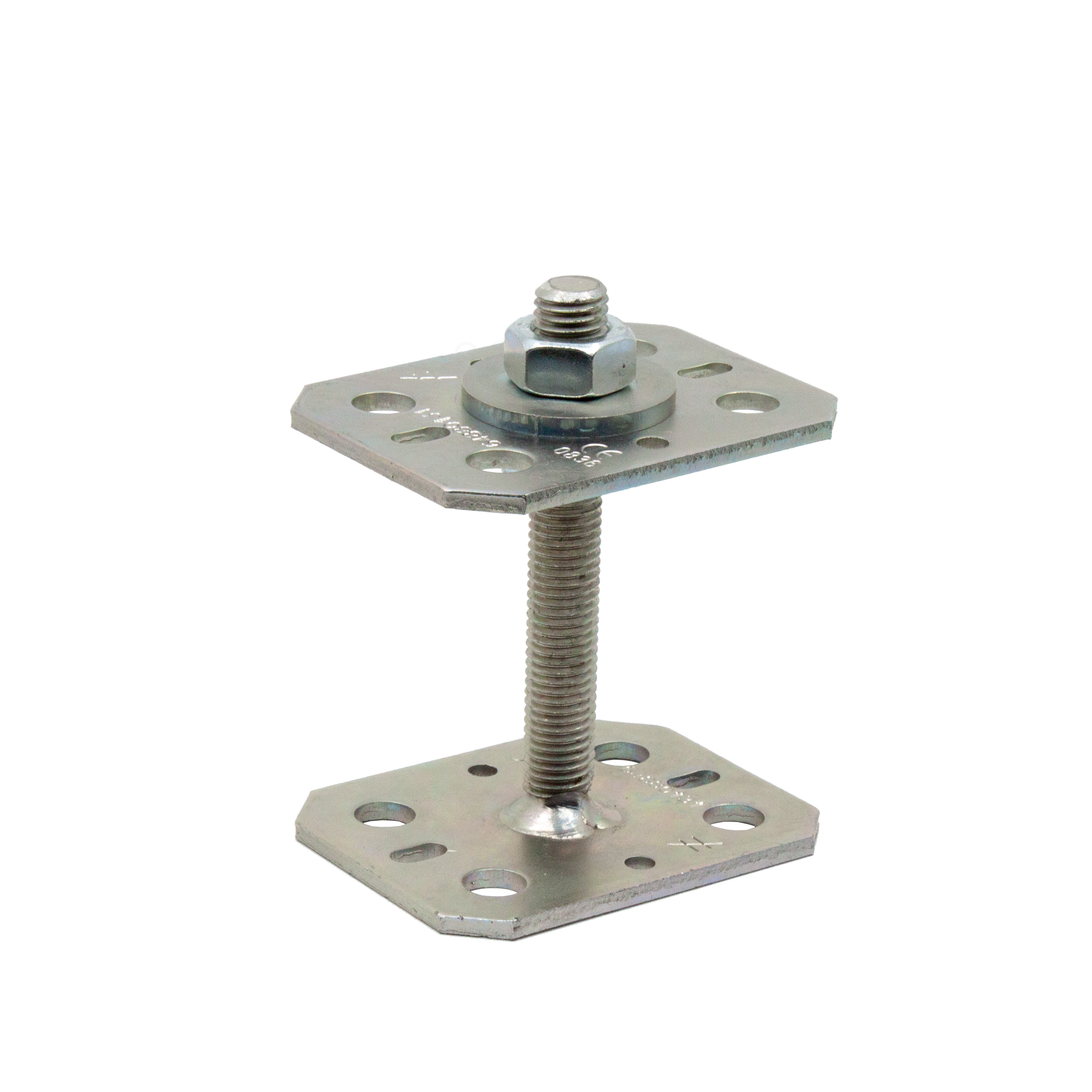

C_APB7090_ProdPho_Prod_Pho_APB_EU_FR_C0_Step2

Detalles de producto

Imagenes

Características

Materia

Acero S235JR según NF EN 10025,
Bicromatado según NF EN ISO 2081,
Espesor : 4 mm.

Ventajas

Permite una baja distancia hasta el suelo asegurando al mismo tiempo el nivel.

Aplicaciones

Soporte

Elemento principal : madera, hormigón o acero,
Elemento secundario : madera maciza, madera compuesta o laminada.

Campos de aplicación

Fijación de barandillas,
Fijación de barreras interores,
Fijación de suelos radiantes.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	Dimensiones y Valores Característicos [mm]							Agujeros pletina superior		Agujeros pletina inferior
Modelo	A	B	D	E	F	G	t	Ø11	Ø6	Ø11	Ø6
APB7090/100	90	70	90	70	30-90	14	4	4	4	4	4

Valores Característicos - Madera sobre hormigón

Modelo	Fijaciones				Valores Característicos - Madera C24 [kN]
	Sobre pilar		Sobre hormigón		R_1,k*
	Cdad	Tipo	Cdad	Tipo	Paralelo al hilo	Perpendicular al hilo
APB7090/100	4	Ø10	4	Ø10**	25.6	20.3

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 2, de acuerdo con el EC5 (EN 1995) (kmod = 0,8). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son FM-753 EVO, SET-XP, FM-753 CRACK 3DG, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Instalación

Montaje

Fijaciones

Sobre el pilar de madera :

Pernos,
Tirafondos LAG 10x80,
SSH Ø8x40.

Sobre hormigón :

Anclaje mecánico : pasador FM 753 EVO M8x68/5 o alternativa FM-753 M8x68/7 3DG (Revestimiento apto para uso exterior),
Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.

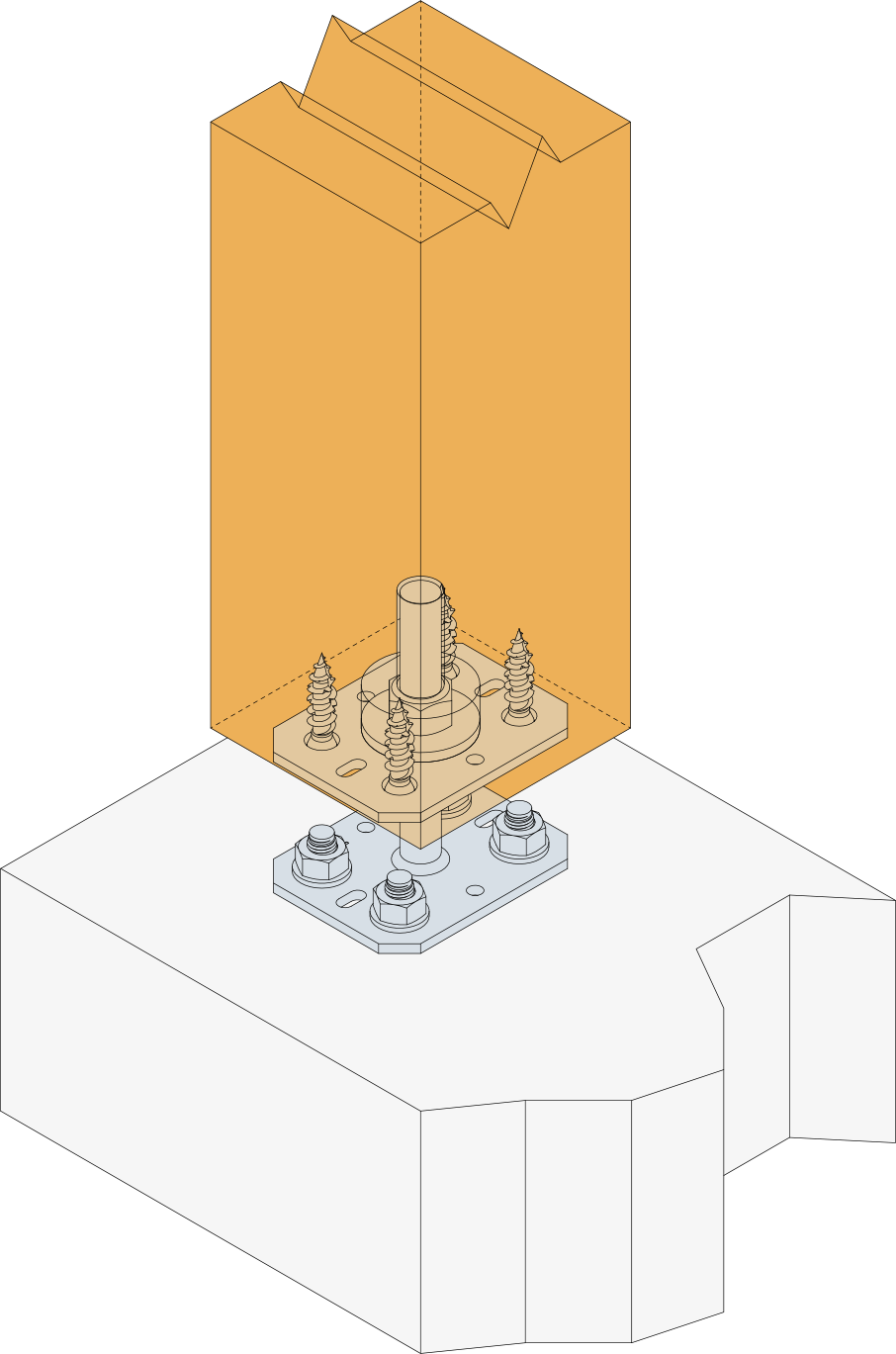

Instalación

Parte superior :

Coloque la pletina superior del pie de pilar bajo el pilar.
Fije esta pletina al pilar con la ayuda de tirafondos LAG o SSH Ø8x40 (es necesario una perforación previa).

Parte inferior :

Coloque el pilar verticalmente en la estructura.
Identifique sobre el soporte la posición de los anclajes al suelo.
Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.
Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.

ATENCIÓN : para la instalación de este pie de pilar, la sección de madera máxima recomendada es de 150x150 mm.
