PPA

Pies de pilar fijos

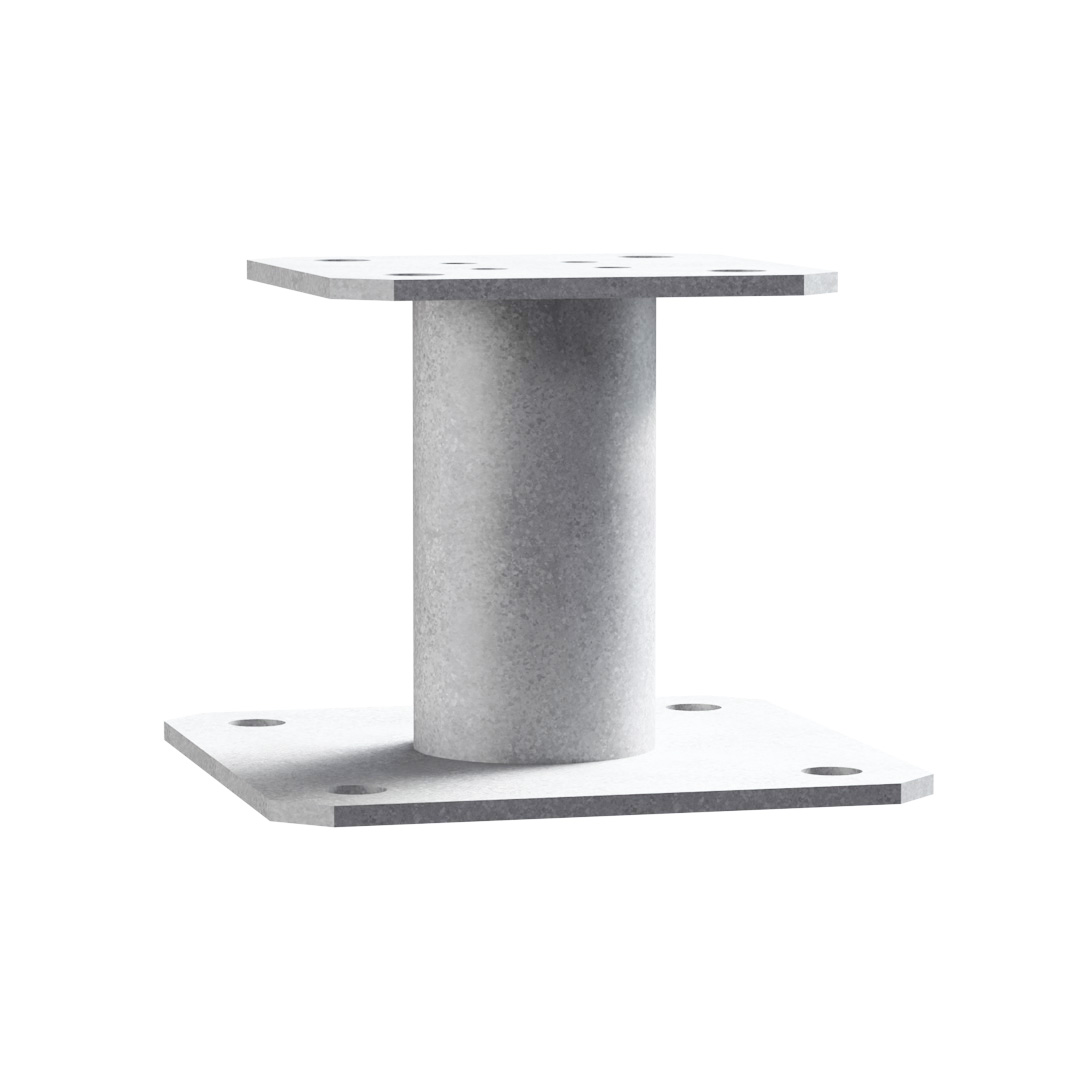

Estos pies de pilar polivalentes se usan habitualmente en aplicaciones estructurales.

Ficha técnica

Marcado CE

DITE

Clase de servicio 3

Acero galvanizado en caliente

Exterior

Detalles de producto

Imagenes

Características

Materia

Acero S235JR según NF EN 10025,
Galvanizado en caliente según NF EN ISO 1461,
Espesor : 4 mm.

Ventajas

No requiere ningún tipo de mecanizado,
Compatible con los tirafondos y pasadores Simpson Strong-Tie.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera laminada, hormigón,
Elemento secundario : madera maciza, madera laminada, madera compuesta.

Campos de aplicación

Pilares de tejadillos,
Pérgolas,
Verandas, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	Dimensiones y Valores Característicos [mm]							Agujeros pletina superior	Agujeros pletina inferior
Modelo	A	B	D	E	F	G	t	Ø12	Ø12
PPA100	100	100	130	130	100	48.3	4	4	4
PPA150	100	100	130	130	150	48.3	4	4	4

Valores Caractéristicos

Modelo	Valores Característicos - Madera sobre hormigón
	Fijaciones				Valores Característicos - Madera C24 [kN]
	Sobre pilar		Sobre hormigón		R_1.k
	Cdad	Tipo	Cdad	Tipo	R_1.k
PPA100	4	Ø10x80	4	Ø10*	78.5 / kmod^0.4
PPA150	4	Ø10x80	4	Ø10*	78.5 / kmod^0.4

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Los tornillos Ø10x80 para la fijación del poste pueden ser tirafondos LAG Ø10x80 o tornillos SSH Ø10x80 (ref 75152).

Valores Característicos simplificados

Modelo	Valores Característicos simplificados - Madera sobre hormigón
	Fijaciones				Valores característicos simplificados - Madera C24 [kN]
	Sobre pilar		Sobre hormigón		R_1.k*
	Cdad	Tipo	Cdad	Tipo	R_1.k*
PPA100	4	Ø10x80	4	Ø10**	92.3
PPA150	4	Ø10x80	4	Ø10**	92.3

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (k_mod= 0,65). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Los tornillos Ø10x80 para la fijación del poste pueden ser tirafondos LAG Ø10x80 o tornillos SSH Ø10x80 (ref 75152).

Instalación

Montaje

Fijaciones

Sobre el pilar :

Tirafondos LAG 10x80.
Tornillo SSH Ø10 x 80 mm

Sobre hormigón :

Anclaje mecánico : pasador FM 753 EVO M10x78/5 o alternativa FM-753 M10x75/5 3DG (Revestimiento apto para uso exterior),
Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

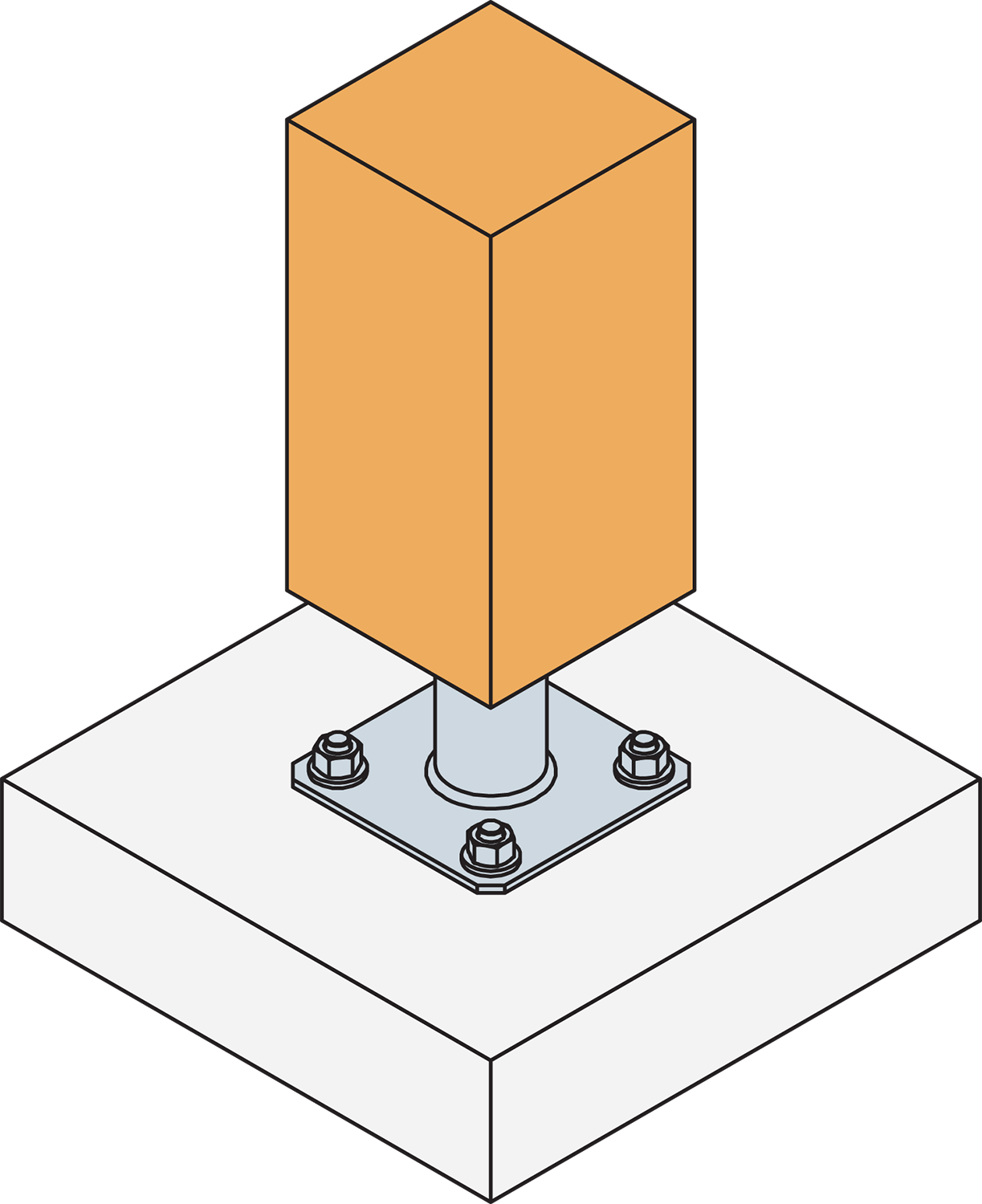

Instalación

Parte superior :

Coloque la pletina superior del pie de pilar bajo el pilar.
Fije esta pletina al pilar con la ayuda de tirafondos LAG (es necesario una perforación previa) o SSH.

Parte inferior :

Coloque el pilar verticalmente en la estructura.
Identifique sobre el soporte la posición de los anclajes al suelo.
Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.
Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.
