Soportes de cumbrera

El soporte RB sirve como sustituto de los largueros de levantamiento necesarios para ventilar el tejado. Se clava directamente a la viga cumbrera, lo que facilita su ajuste final.

Ficha técnica

Clase de servicio 3

Exterior

Acero galvanizado

Detalles de producto

Imagenes

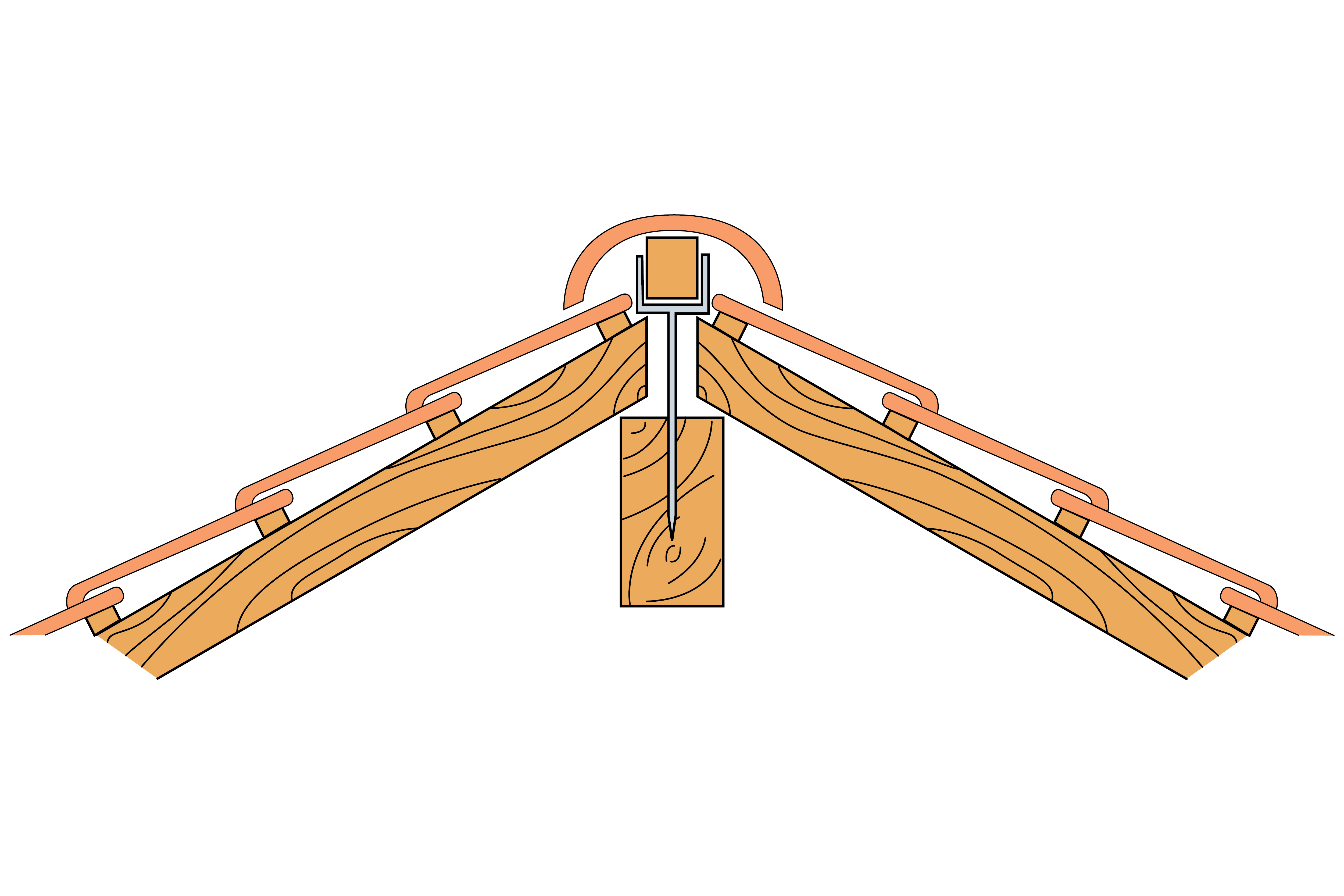

Fixation du connecteur dans la panne faîtière

Características

Materia

Acero galvanizado en caliente,
Espesor : 1.6 mm.

Ventajas

Facilidad de instalación y ajuste gracias a la punta.

Aplicaciones

Soporte

Elemento principal : madera,
Elemento secundario : cumbreras, largueros, cubiertas, ...

Campos de aplicación

Fijación de largueros.

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones [mm]					Agujeros	Ø Clavo
Modelo	A	B	C	F	Esp.	Agujeros	Ø Clavo
RB20040	40	50	21	200	1.6	4 Ø3,7	Ø7
RB22040	40	50	21	220	1.6	4 Ø3,7	Ø7
RB25040	40	50	21	250	1.6	4 Ø3,7	Ø7
RB30040	40	50	21	300	1.6	4 Ø3,7	Ø7

Instalación

Montaje

Fijaciones

Puntas anilladas CNAØ4,0x35,
Clavos de Ø6 mm (su longitud varia en función del modelo).

Instalación

Coloque el soporte de cumbrera en la estructura,
Introdúzcalo en el soporte,
Coloque la cumbrera en el soporte,
Fije la cumbrera en el soporte,
Ajuste la altura del soporte en la estructura.

El RB se fija sobre cada cercha. Por lo tanto, la distancia cada pieza es de 50 o 60 cm, dependiendo de la distancia entre las cerchas y los cabrios.

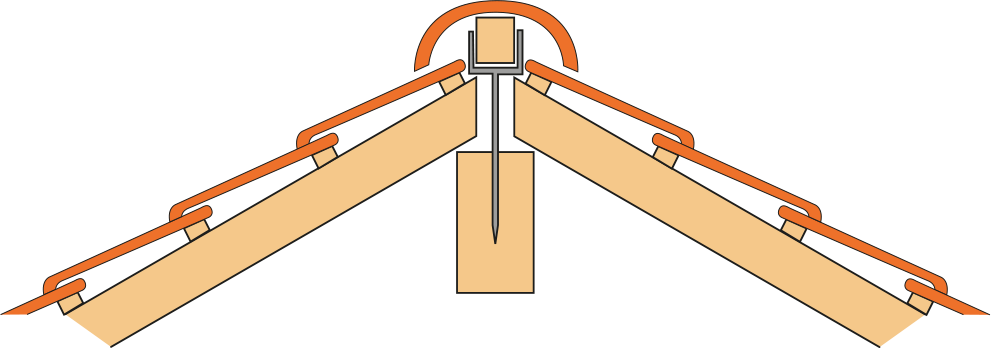

Fixation du connecteur dans la panne faîtière
