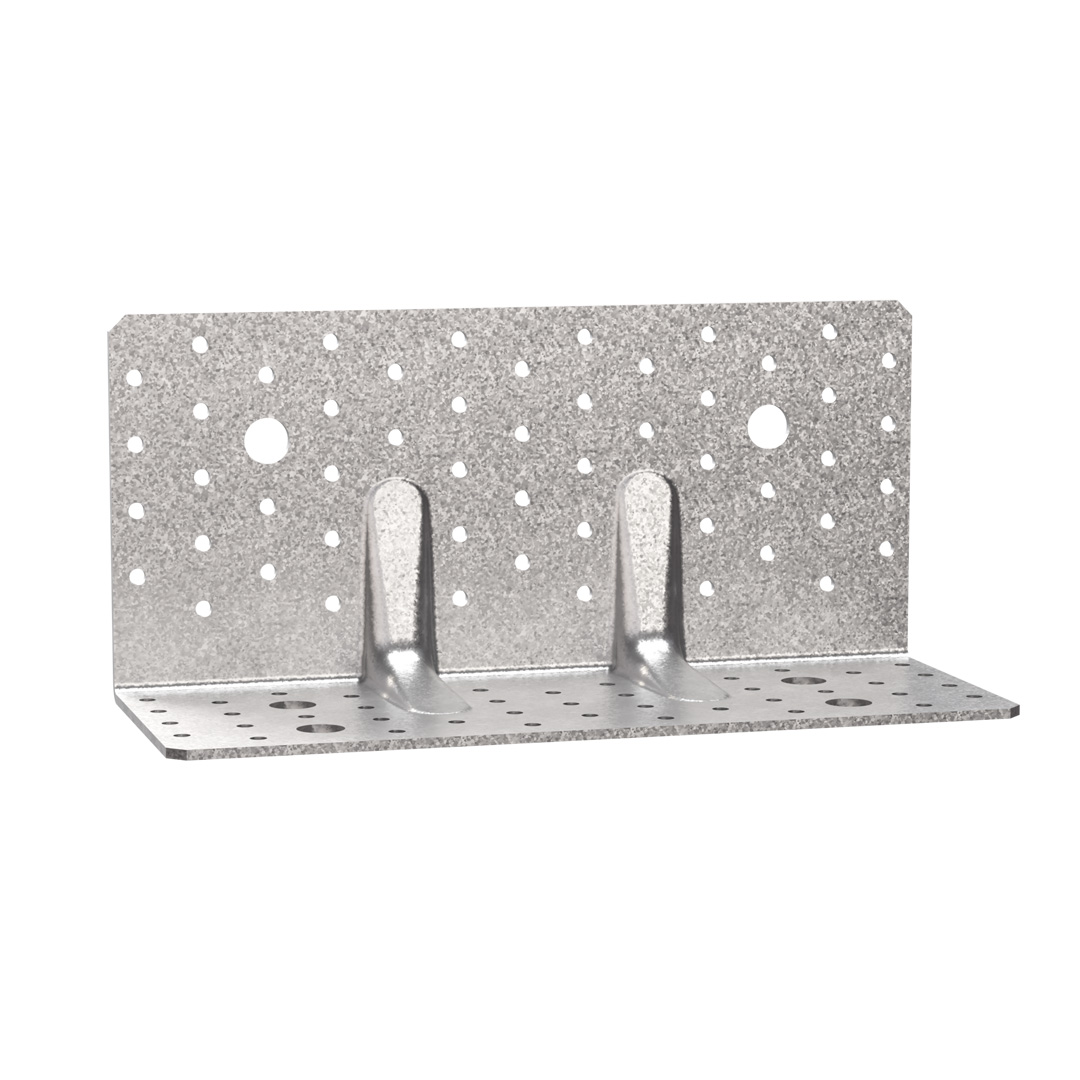

ABR255
Escuadra reforzada para el CLT

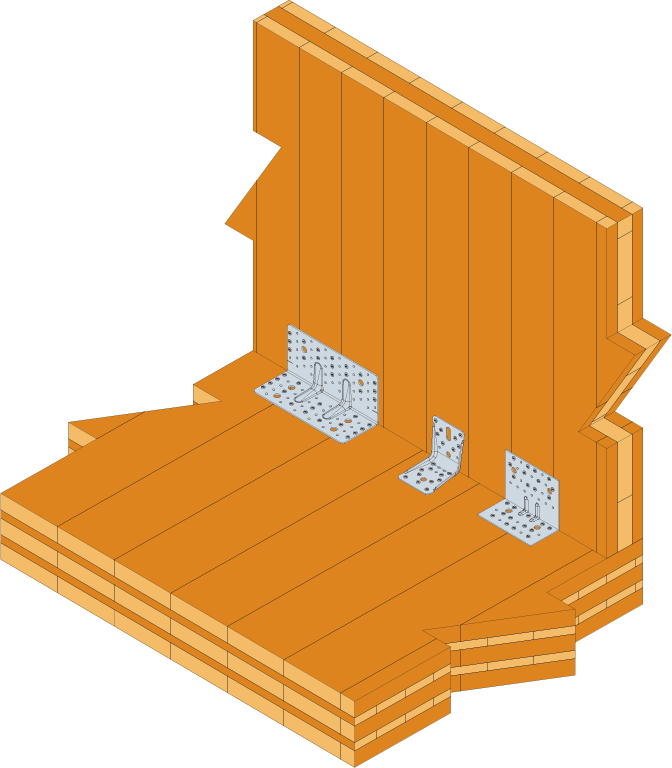

La escuadra reforzada ABR255 fue especialmente desarrollada para la fijación de los paneles CLT sobre soporte de madera o horrmigón. Muy polivalente, es particularmente resistente a la cizalladura gracias a una geometría optimizada.
Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275
Detalles de producto
Imagenes
Características

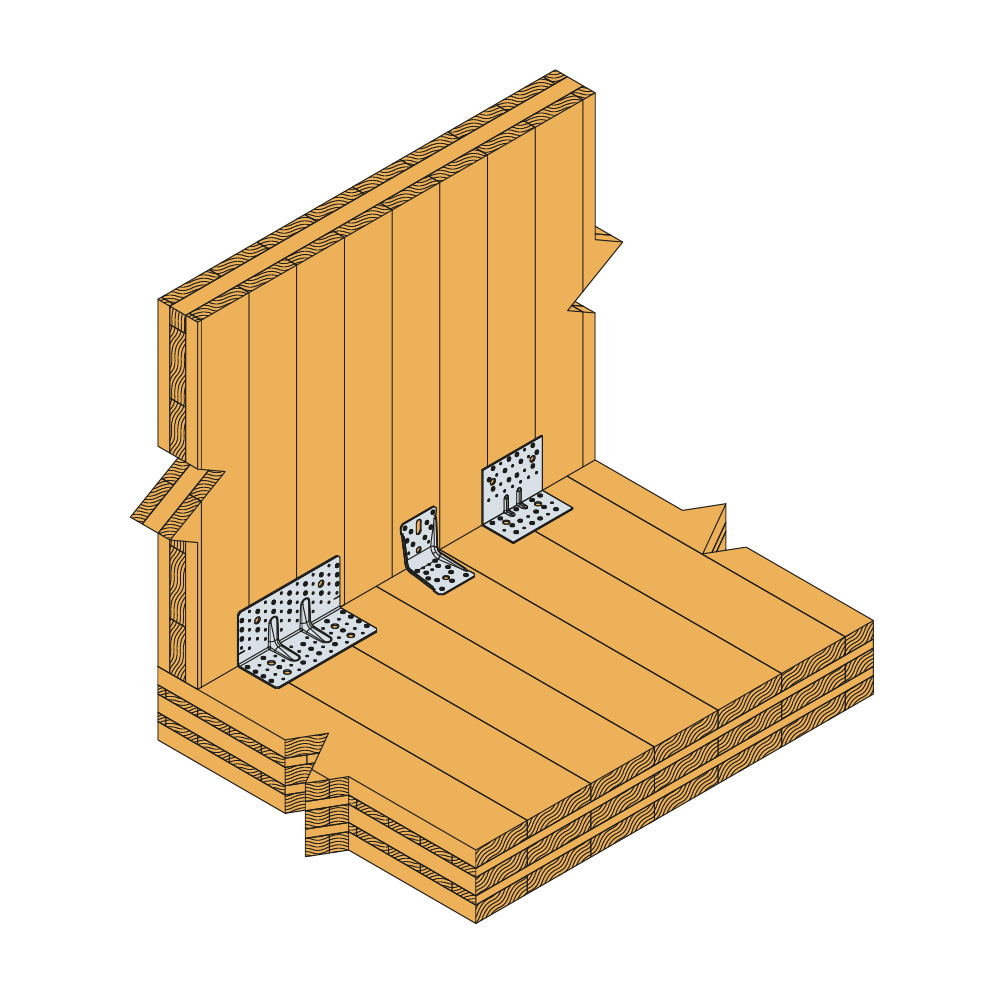

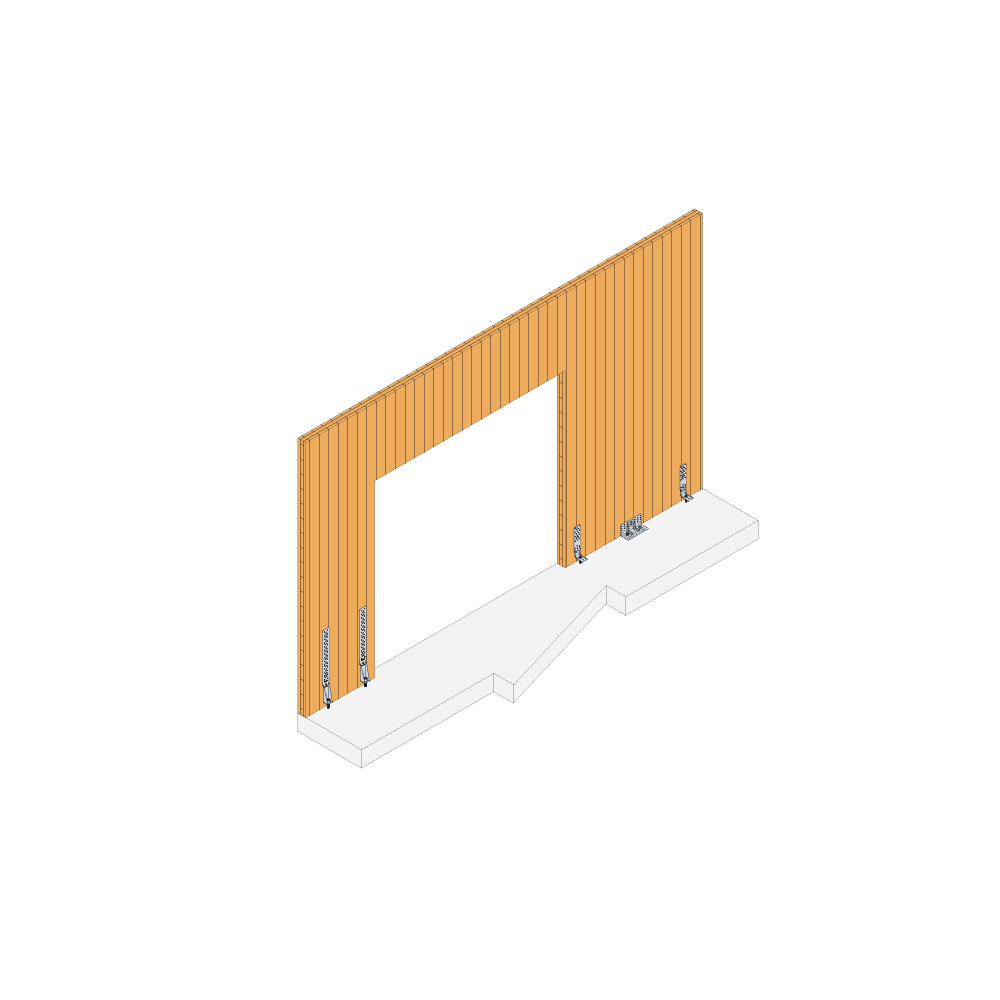

Aplicaciones
Datos técnicos
Dimensiones
Dimensiones
| Modelo | Dimensiones [mm] | Agujeros Ala A | Agujeros Ala B | Box Quantity | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø14 | Ø5 | Ø14 | ||
| ABR255 | 120 | 100 | 255 | 3 | 52 | 2 | 41 | 4 | 10 |
| ABR255SO | 200 | 100 | 255 | 3 | 56 | 2 | - | 4 | 10 |

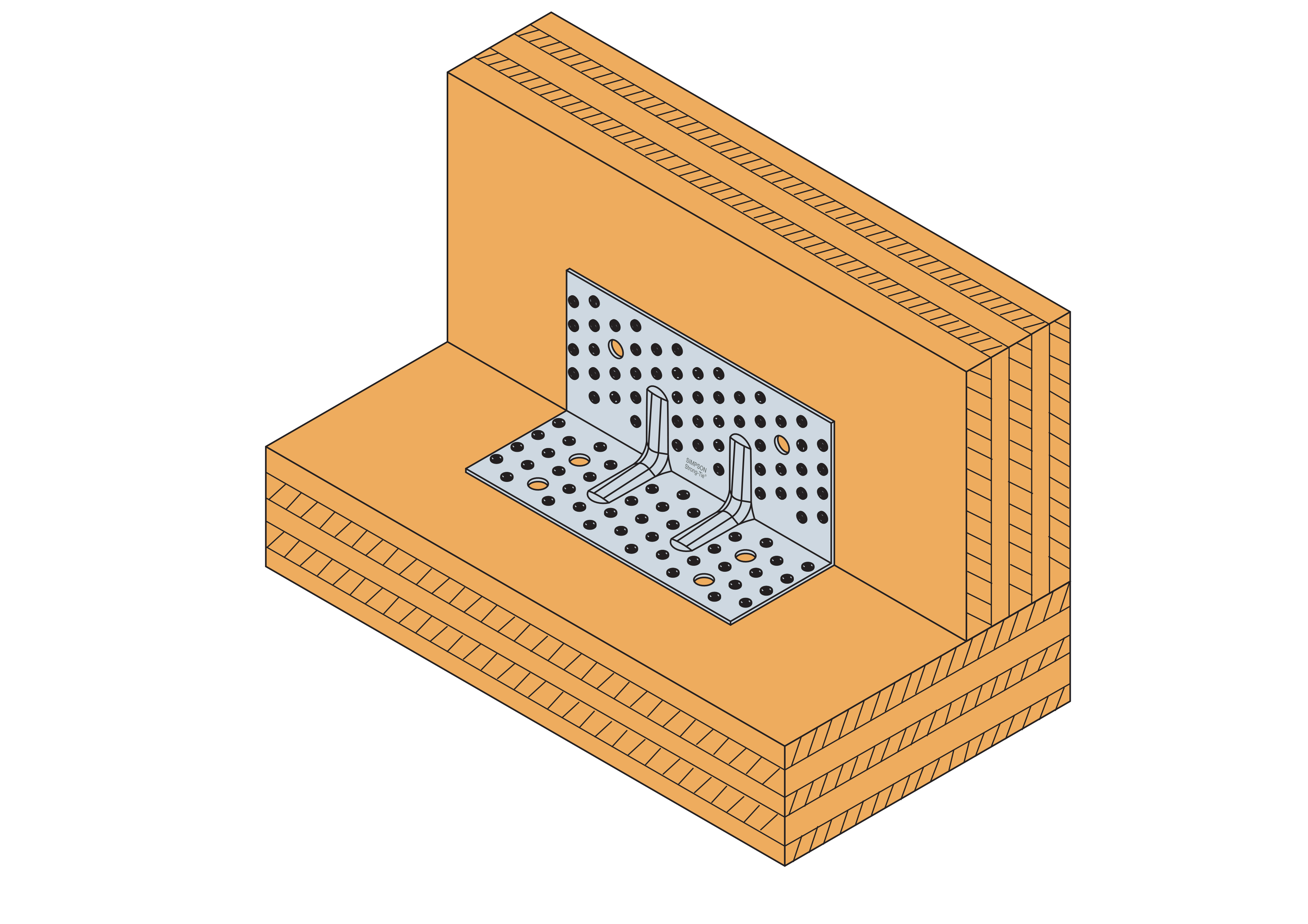

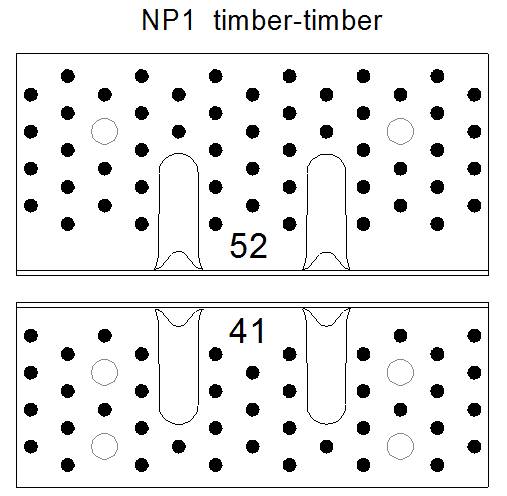

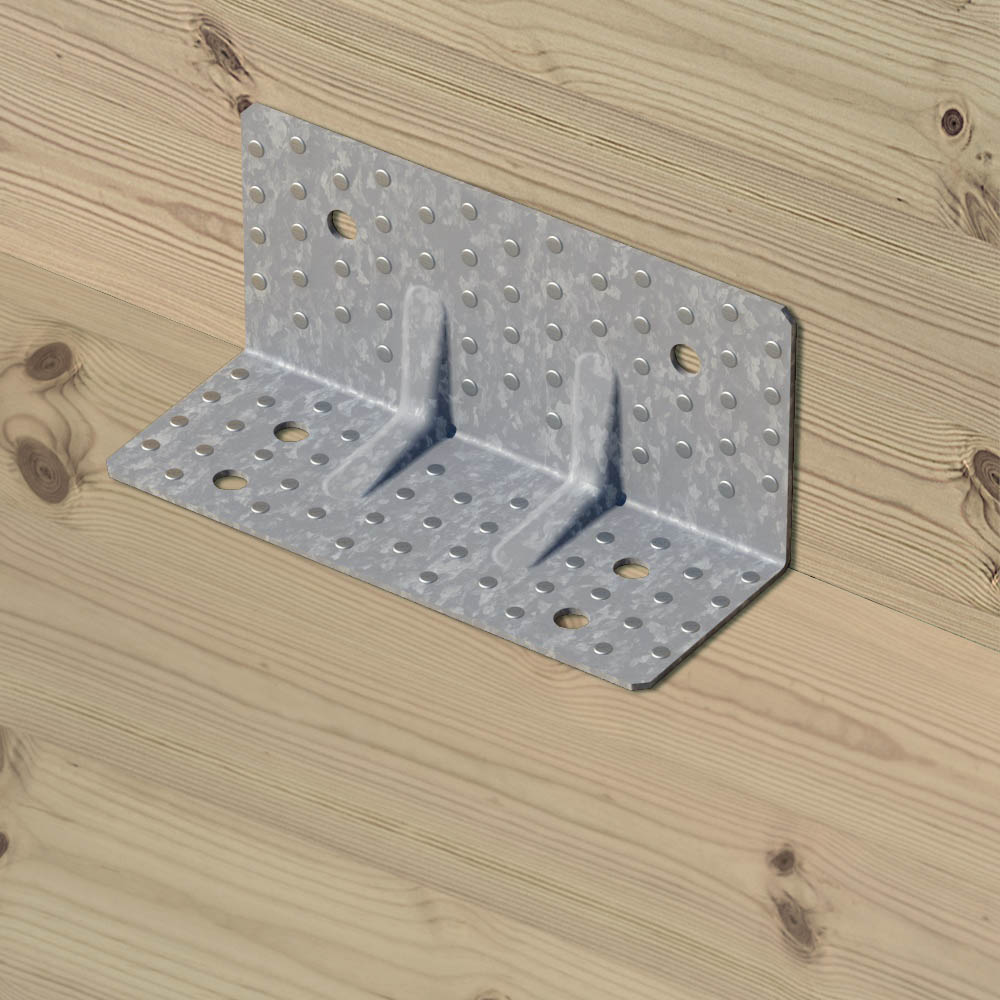

Valores Característicos - Madera sobre madera - Clavado total - 1 escuadra - Plantilla de clavado 1
| Modelo | Valores Característicos - Madera sobre madera - Clavado total - Plantilla de clavado 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| N° | N° | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 52 | 41 | 14,1 / kmod^0,4 | 19,5/ kmod^0,4 | 22,5 / kmod^0,4 | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | min (14.3 / kmod^0,4; 13.4/kmod) | min (18.8 / kmod^0,4; 13.4/kmod) | 13.4/kmod |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
Valores Característicos simplificados - Madera sobre madera - Clavado total - 1 escuadra - Plantilla de clavado 1
| Modelo | Valores Característicos simplificados - Madera sobre madera - Clavado total - Plantilla de clavado 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera C24 - 1 escuadra [kN] | |||||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| N° | N° | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 52 | 41 | 14.7 | 20.3 | 23.5 | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | 14.8 | 14.8 | 14.8 |
Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.

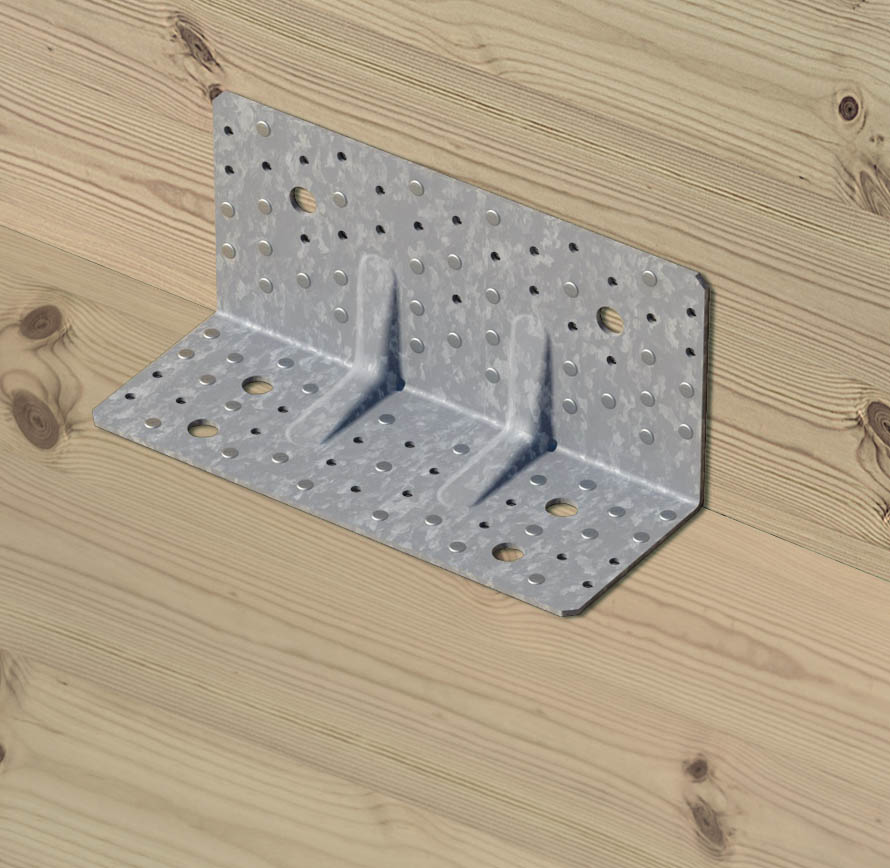

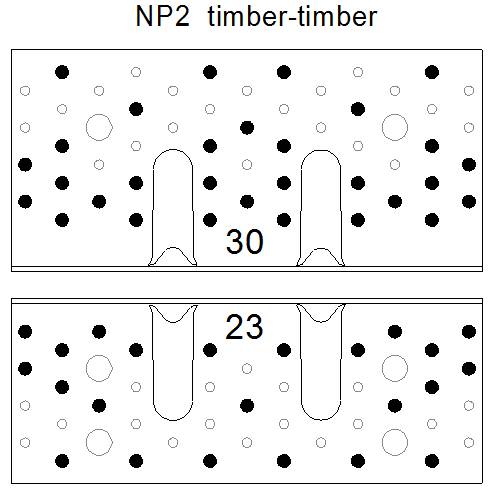

Valores Característicos - Madera sobre madera - Clavado parcial - 1 escuadra - Plantilla de clavado 2
| Modelo | Valores Característicos - Madera sobre madera - Clavado parcial - Plantilla de clavado 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| N° | N° | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 30 | 23 | 12,2 / kmod^0,4 | 16,5 / kmod^0,4 | 19,5 / kmod^0,4 | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | min (11.5 ; 13.9/kmod) | min (18 ; 13.9/kmod) | min (22 ; 13.9/kmod) |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
Valores Característicos simplificados - Madera sobre madera - Clavado parcial - 1 escuadra - Plantilla de clavado 2
| Modelo | Valores Característicos simplificados - Madera sobre madera - Clavado parcial - Plantilla de clavado 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera C24 - 1 escuadra [kN] | |||||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| N° | N° | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 30 | 23 | 12.7 | 17.2 | 20.3 | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | 11.5 | 15.4 | 15.4 |
Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.

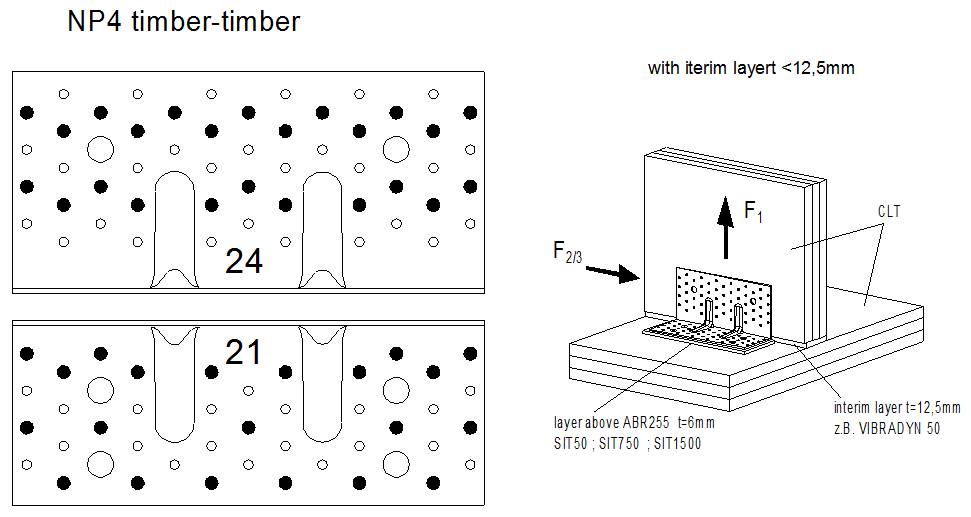

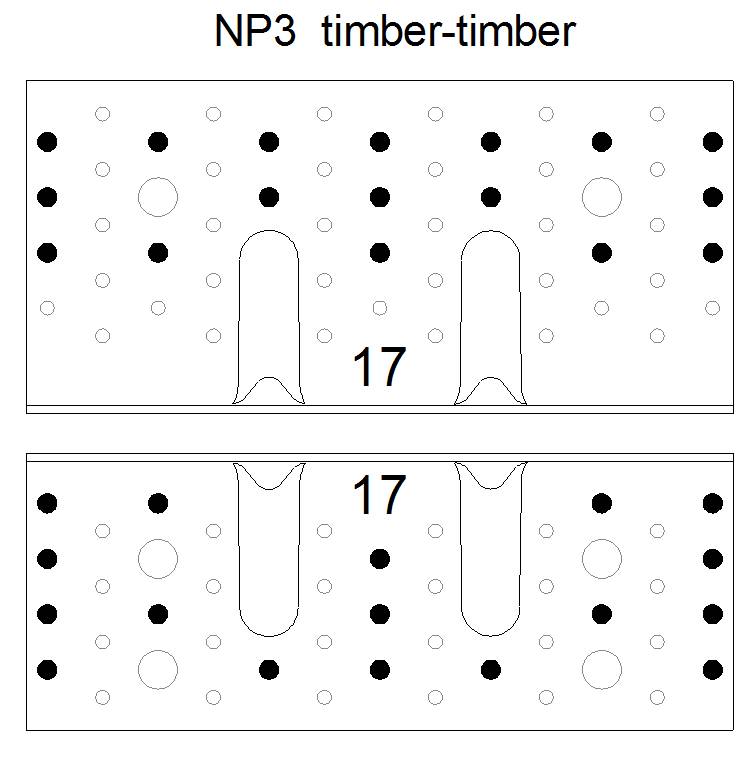

Valores Característicos - Madera sobre madera - Clavado parcial - 1 escuadra - Plantilla de clavado 4
| Modelo | Valores Característicos - Madera sobre madera - Clavado parcial - Plantilla de clavado 4 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||||||||
| Ala A | Ala B | R1,k | R2,k = R3,k | R4.k | R5.k | |||||
| N° | N° | CNA4,0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||
| 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |||
| ABR255 | 24 | 21 | 15,6/kmod^0,4 | 18,1/kmod^0,4 | 28.6 | 31.4 | 15.9 | 18.3 | 10.8/kmod^0.3 | min (12.7/kmod^0,3 ; 12.8 / kmod) |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.

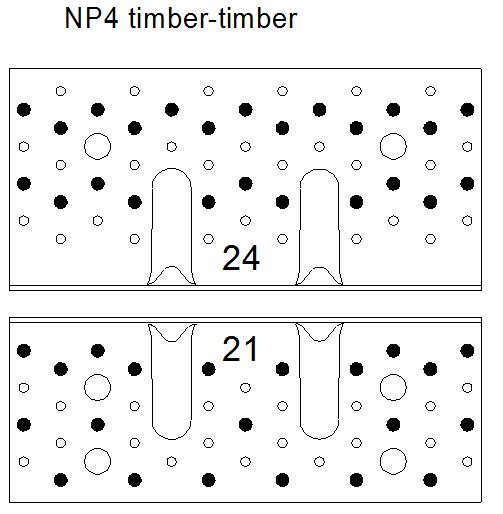

La plantilla de clavado 4 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.
Valores Característicos simplificados - Madera sobre madera - Clavado parcial - 1 escuadra - Plantilla de clavado 4
| Modelo | Valores Característicos simplificados - Madera sobre madera - Clavado parcial - Plantilla de clavado 4 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera C24 - 1 escuadra [kN] | |||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||
| N° | N° | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 24 | 21 | 16.2 | 18.8 | 28.6 | 31.4 | 15.9 | 18.3 | 11.1 | 16.7 |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
La plantilla de clavado 4 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.
Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.
Valores Característicos - Madera sobre madera - Clavado parcial - 1 escuadra - Plantilla de clavado 5
| Modelo | Valores Característicos - Madera sobre madera - Clavado parcial - Plantilla de clavado 5 | |||
|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||
| Ala A | Ala B | R1,k | R2,k = R3,k | |
| N° | N° | CSA5.0x50 | CSA5.0x50 | |
| ABR255 | 46 | 41 | 23,6 / kmod | 51.7 |
Los valores característicos dados en esta tabla son válidos solo si el panel está bloqueado en rotación.
La plantilla de clavado 5 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.
Valores Característicos - Madera sobre madera - Clavado parcial - 1 escuadra - Plantilla de clavado 6
| Modelo | Valores Característicos - Madera sobre madera - Clavado parcial - Plantilla de clavado 6 | |||||
|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||||
| Ala A | Ala B | R1.k | R2,k = R3,k | |||
| N° | N° | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 32 | 21 | - | - | 36.1 | 39.2 |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
La plantilla de clavado 6 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.
Valores Característicos - Viga CLT sobre viga CLT - Tornillos Ø12 para conectores - 1 escuadra
| Modelo | Valores Característicos - Viga CLT sobre viga CLT - Tornillos Ø12 para conectores - 2 escuadras | |||||
|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 2 escuadras [kN] | |||||
| Ala A | Ala B | R1.k | R2.k = R3.k | |||
| N° | Tipo | N° | Tipo | SSH12x80 | SSH12x80 | |
| ABR255 | 2 | SSH | 4 | SSH | 13.4 | 16.6 |

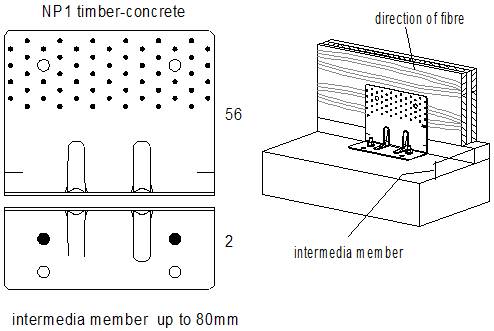

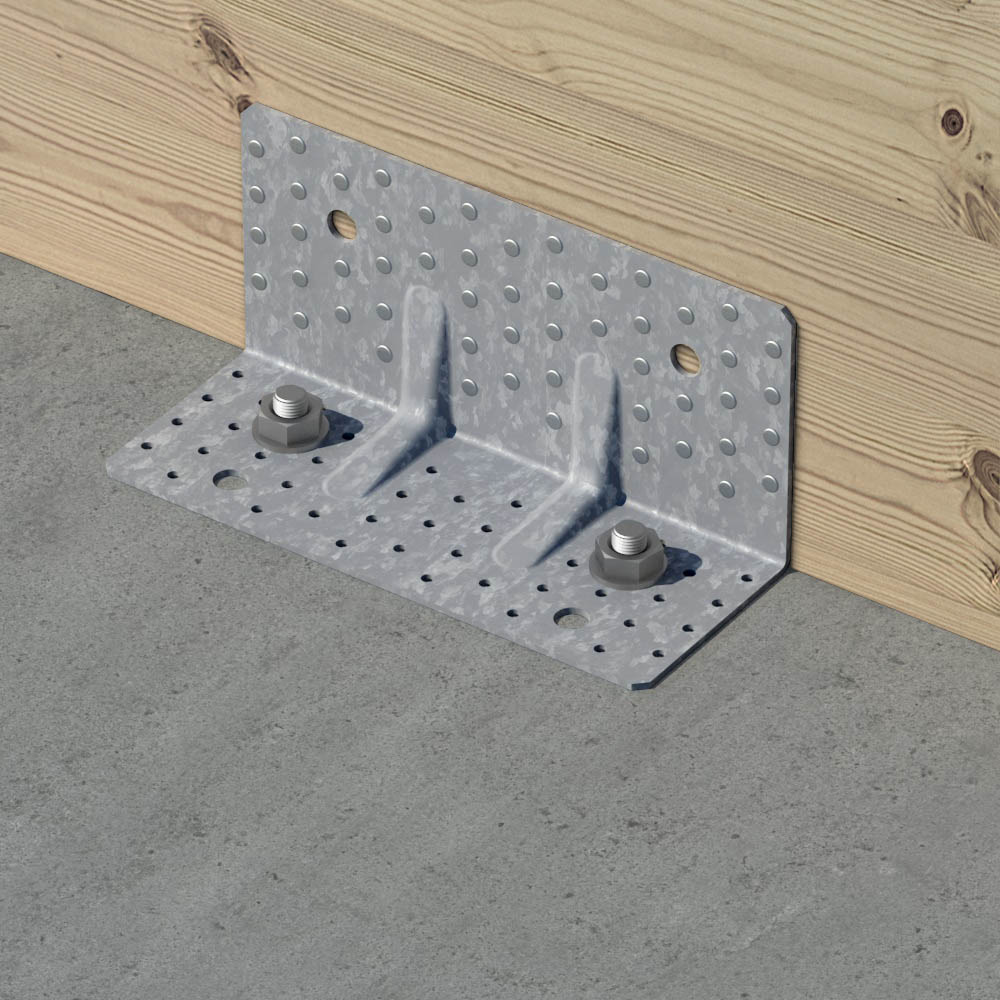

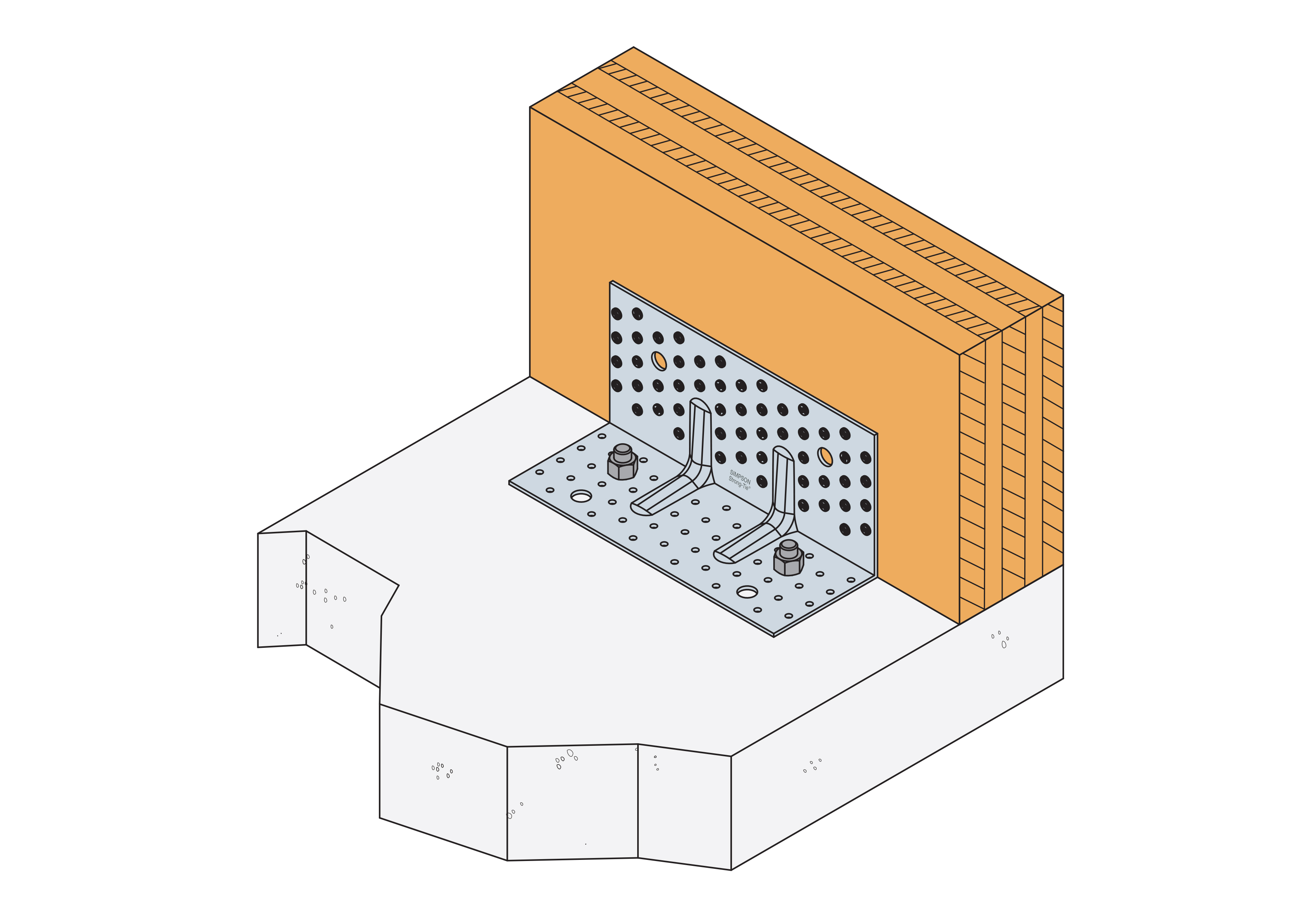

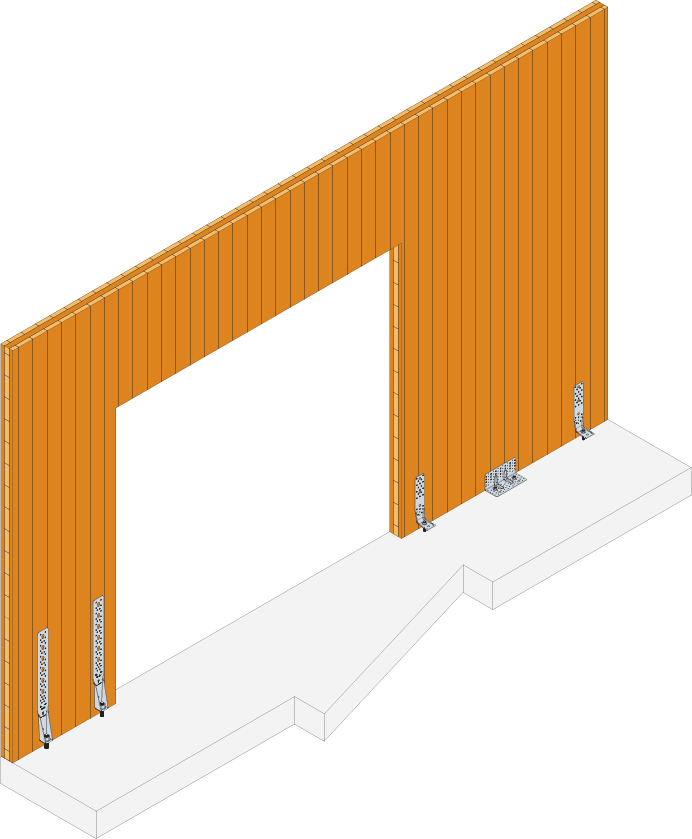

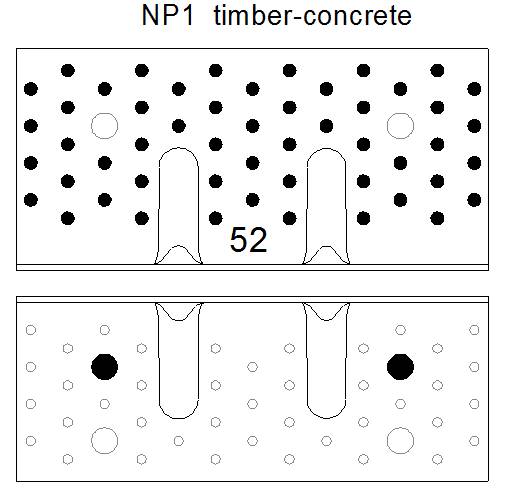

Valores Característicos - Madera sobre soporte rígido - Clavado total - 1 escuadra - Plantilla de clavado 1
| Modelo | Valores Característicos - Madera sobre soporte rígido - Clavado total - Plantilla de clavado 1 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||||||||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||
| N° | Tipo | N° | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||||
| 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 52 | CNA | 2 | Ø12 | 22 / kmod | 22 / kmod | 22 / kmod | 22 / kmod | 33 | min (45,3 ; 42,9/kmod) | min (49,2 ; 42,9/kmod) | 18.3 / kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | min (17.1/kmod^0.25 ; 17.7/kmod) | min (23.5/kmod^0.25 ; 17.7/kmod) | min (27.3/kmod^0.25 ; 17.7/kmod) |
| ABR255SO | 56 | CNA | 2 | Ø12 | 22,9 / kmod | 22,9/kmod | 22,9/kmod | 22,9/kmod | 29.2 | 38.6 | - | 18,6 / kmod^0,66 | 18,6/kmod^0,66 | 18,6/kmod^0,66 | 18,6/kmod^0,66 | 5,05/kmod | 5,05/kmod | 5,05/kmod |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
Los anclajes deben verificarse por separado considerando un esfuerzo en los anclajes majorado por un factor de 1.1 para F1, 1 para F2 y 1.1 para F5.
Valores Característicos simplificados - Madera sobre soporte rígido - Clavado total - 1 escuadra - Plantilla de clavado 1
| Modelo | Valores Característicos simplificados - Madera sobre soporte rígido - Clavado total - Plantilla de clavado 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera C24 - 1 escuadra [kN] | |||||||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| N° | Tipo | N° | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 52 | CNA | 2 | Ø12 | 24.4 | 24.4 | 24.4 | 25.1 | 45.3 | 49.2 | 19.7 | 19.7 | 19.7 | 17.5 | 19.6 | 19.6 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 20.8 | 20.8 | 20.8 | 29.2 | 38.6 | - | 17.1 | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.
Los anclajes deben verificarse por separado considerando un esfuerzo en los anclajes majorado por un factor de 1.1 para F1, 1 para F2 y 1.1 para F5.

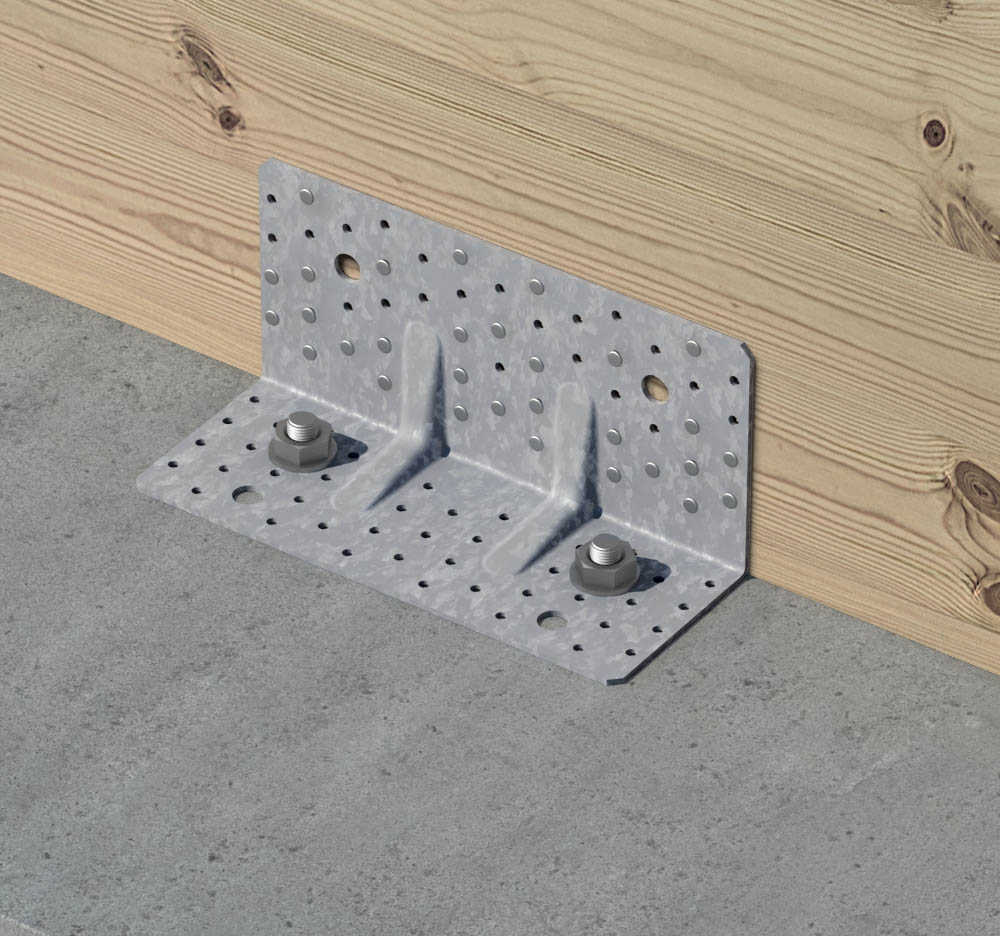

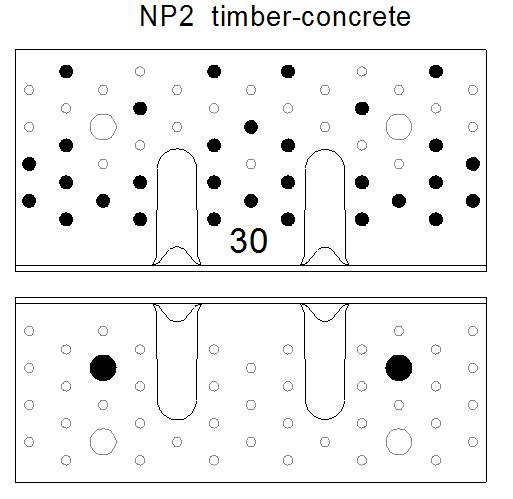

Valores Característicos - Madera sobre soporte rígido - Clavado parcial - 1 escuadra - Plantilla de clavado 2
| Modelo | Valores Característicos - Madera sobre soporte rígido - Clavado parcial - Plantilla de clavado 2 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | ||||||||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||||||
| N° | Tipo | N° | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | ||||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | min (24,8 ; 22 / kmod) | min (30,3 ; 22 / kmod) | 21.6 | 29 | 32 | 18.3 / kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 15.3/kmod^0.6 | min (19.9/kmod^0.4 ; 17.7 / kmod) | min (23.3/kmod^0.4 ; 17.7 / kmod) |
| ABR255SO | 19 | CNA | 2 | Ø12 | min (24,3; 22,9/kmod) | min (34,7; 22,9/kmod) | 22,9/kmod | 13.3 | 20.7 | - | 18,2 / kmod^0,66 | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod | 5,05/kmod |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
Los anclajes deben verificarse por separado considerando un esfuerzo en los anclajes majorado por un factor de 1.1 para F1, 1 para F2 y 1.1 para F5.
Valores Característicos simplificados - Madera sobre soporte rígido - Clavado parcial - 1 escuadra - Plantilla de clavado 2
| Modelo | Valores Característicos simplificados - Madera sobre soporte rígido - Clavado parcial - Plantilla de clavado 2 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera C24 - 1 escuadra [kN] | |||||||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| N° | Tipo | N° | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | 24.4 | 24.4 | 21.6 | 29.3 | 32 | 20.3 | 20.3 | 20.3 | 16.2 | 19.6 | 19.6 |
| ABR255SO | 19 | CNA | 2 | Ø12 | 20.8 | 20.8 | 2.08 | 13.3 | 20.7 | - | 17.1 | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.
Los anclajes deben verificarse por separado considerando un esfuerzo en los anclajes majorado por un factor de 1.1 para F1, 1 para F2 y 1.1 para F5.

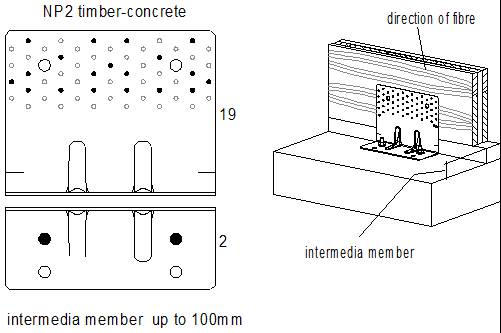

Valores Característicos - Madera sobre soporte rígido - Clavado parcial - 1 escuadra - Plantilla de clavado 4
| Modelo | Valores Característicos - Madera sobre soporte rígido - Clavado parcial - Plantilla de clavado 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| N° | Tipo | N° | Tipo | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 21.7 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
Los valores característicos dados en esta tabla son válidos solo si el panel está bloqueado en rotación
La plantilla de clavado 4 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.
Los anclajes deben verificarse por separado considerando un esfuerzo en los anclajes majorado por un factor de 1.1 para F1, 1 para F2 y 1.1 para F5.
Valores Característicos simplificados - Madera sobre soporte rígido - Clavado parcial - 1 escuadra - Plantilla de clavado 4
| Modelo | Valores Característicos simplificados - Madera sobre soporte rígido - Clavado parcial - Plantilla de clavado 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera C24 - 1 escuadra [kN] | |||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| N° | Tipo | N° | Tipo | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 20.8 | 20.8 | 21.7 | - | 17.1 | 17.1 | 4.6 | 4.6 |
Los valores característicos dados en esta tabla son válidos solo si el panel está bloqueado en rotación.
Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.
La plantilla de clavado 4 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.
Los anclajes deben verificarse por separado considerando un esfuerzo en los anclajes majorado por un factor de 1.1 para F1, 1 para F2 y 1.1 para F5.
Valores Característicos - Madera sobre soporte rígido - Clavado parcial - 1 escuadra - Plantilla de clavado 7
| Modelo | Valores Característicos - Madera sobre soporte rígido - Clavado parcial - Plantilla de clavado 7 | |||||||
|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | |||||
| N° | Tipo | N° | Tipo | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 30 | CNA | 2 | Ø12 | - | - | 39.8 | 42.5 |
| ABR255SO | - | - | - | - | - | - | - | - |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
Las capacidades de los anclajes deben verificarse por separado, multiplicando la carga F2 por un coeficiente de 1.
La plantilla de clavado 7 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.

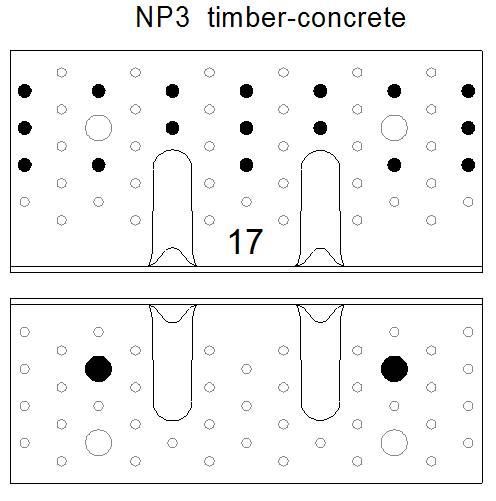

Valores Característicos - Madera sobre soporte rígido - Clavado parcial - 1 escuadra - Plantilla de clavado 8
| Modelo | Valores Característicos - Madera sobre soporte rígido - Clavado parcial - Plantilla de clavado 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| N° | Tipo | N° | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||
| 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |||||
| ABR255 | 17 | CNA | 2 | Ø12 | 20 | 20 | 24.9 | 26.5 | 18.3/kmod^0.7 | 18.3/kmod^0.7 | 5.9/kmod^0.6 | 6.7/kmod^0.5 |
| ABR255SO | 30 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 26.1 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
Los anclajes deben verificarse por separado considerando un esfuerzo en los anclajes majorado por un factor de 1.1 para F1, 1 para F2 y 2.2 para F5.

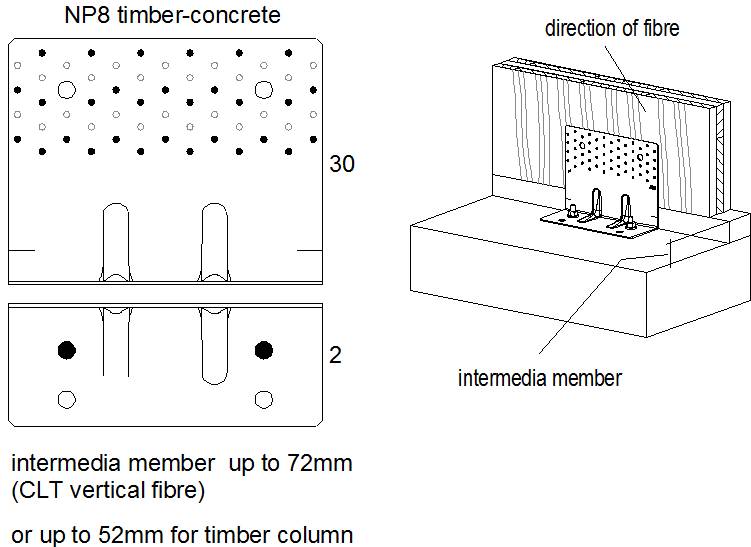

La plantilla de clavado 8 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.
Valores Característicos simplificados - Madera sobre soporte rígido - Clavado parcial - 1 escuadra - Plantilla de clavado 8
| Modelo | Valores Característicos simplificados - Madera sobre soporte rígido - Clavado parcial - Plantilla de clavado 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera C24 - 1 escuadra [kN] | |||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| N° | Tipo | N° | Tipo | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 17 | CNA | 2 | Ø12 | 23.4 | 25.8 | 24.9 | 26.5 | 19.7 | 19.7 | 6.2 | 7 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 20.8 | 20.8 | 26.1 | - | 17.1 | 17.1 | 4.6 | 4.6 |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
La plantilla de clavado 4 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.
Los anclajes deben verificarse por separado considerando un esfuerzo en los anclajes majorado por un factor de 1.1 para F1, 1 para F2 y 2.2 para F5.
Los valores característicos dados en esta tabla son valores simplificados basados en una hipótesis de tiempo de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0.9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte el ETE.
Valores Característicos - Madera sobre soporte rígido - Clavado parcial - 1 escuadra - Plantilla de clavado 9
| Modelo | Valores Característicos - Madera sobre soporte rígido - Clavado parcial - Plantilla de clavado 9 | |||||
|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 1 escuadra [kN] | |||||
| Ala A | Ala B | R1.k | R2.k = R3.k | |||
| N° | Tipo | N° | Tipo | CSA5.0x50 | CSA5.0x50 | |
| ABR255 | 35 | CSA | 2 | Ø12 | min (79,5 ; 22 / kmod) | min (58 ; 57,6 / kmod) |
| ABR255SO | - | - | - | - | - | - |
Los valores característicos dados en esta tabla son válidos solo si el elemento vertical está bloqueado en rotación.
Los anclajes deben verificarse por separado considerando un esfuerzo en los anclajes majorado por un factor de 1.1 para F1, 1 para F2.
La plantilla de clavado 9 fue desarrollada especialmente para una aplicación CLT. Puede utilizarse para aplicaciones con otros elementos a base de madera, siempre que estos materiales acepten las distancias de las fijaciones en el CLT.
Instalación

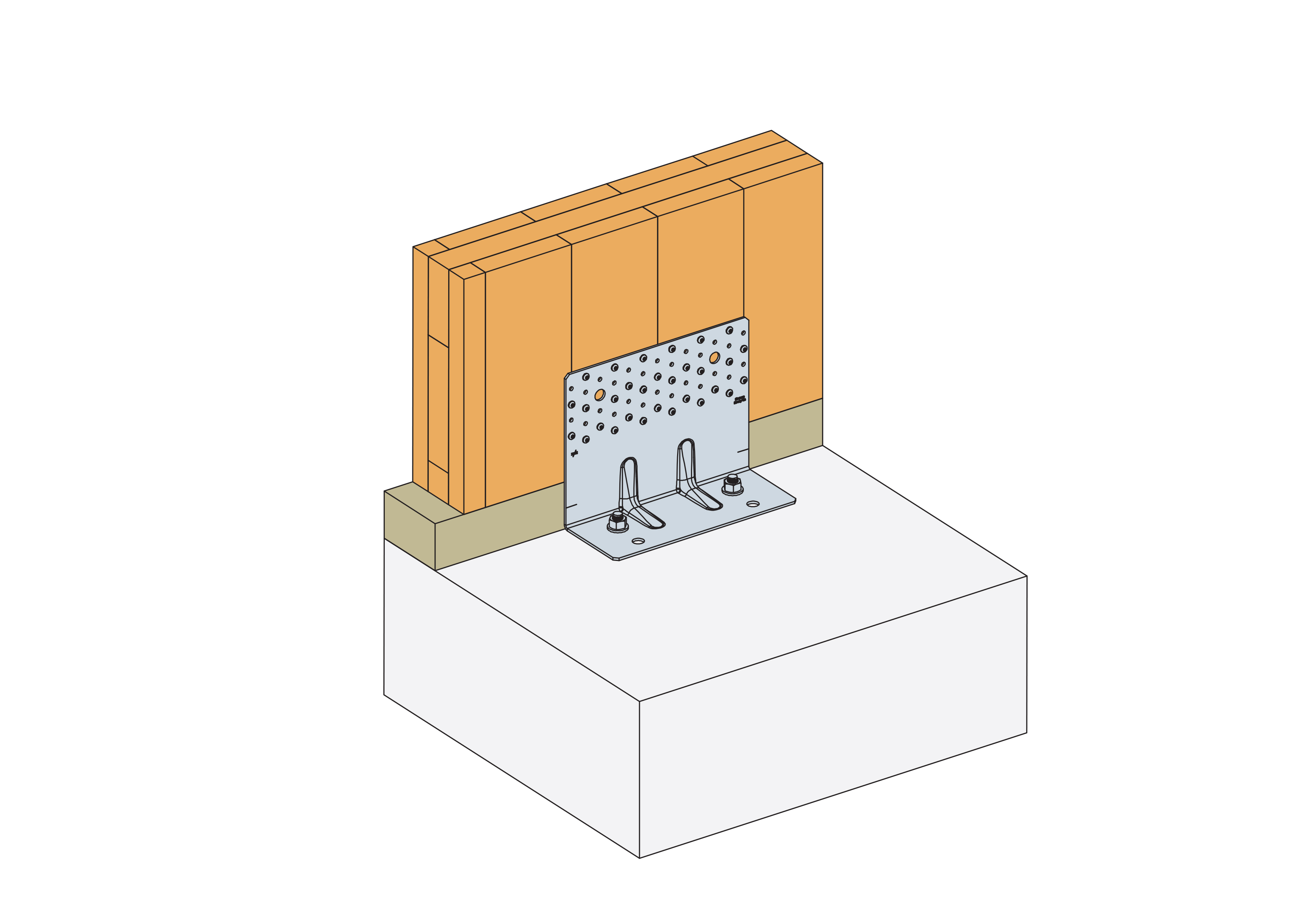

Montaje
