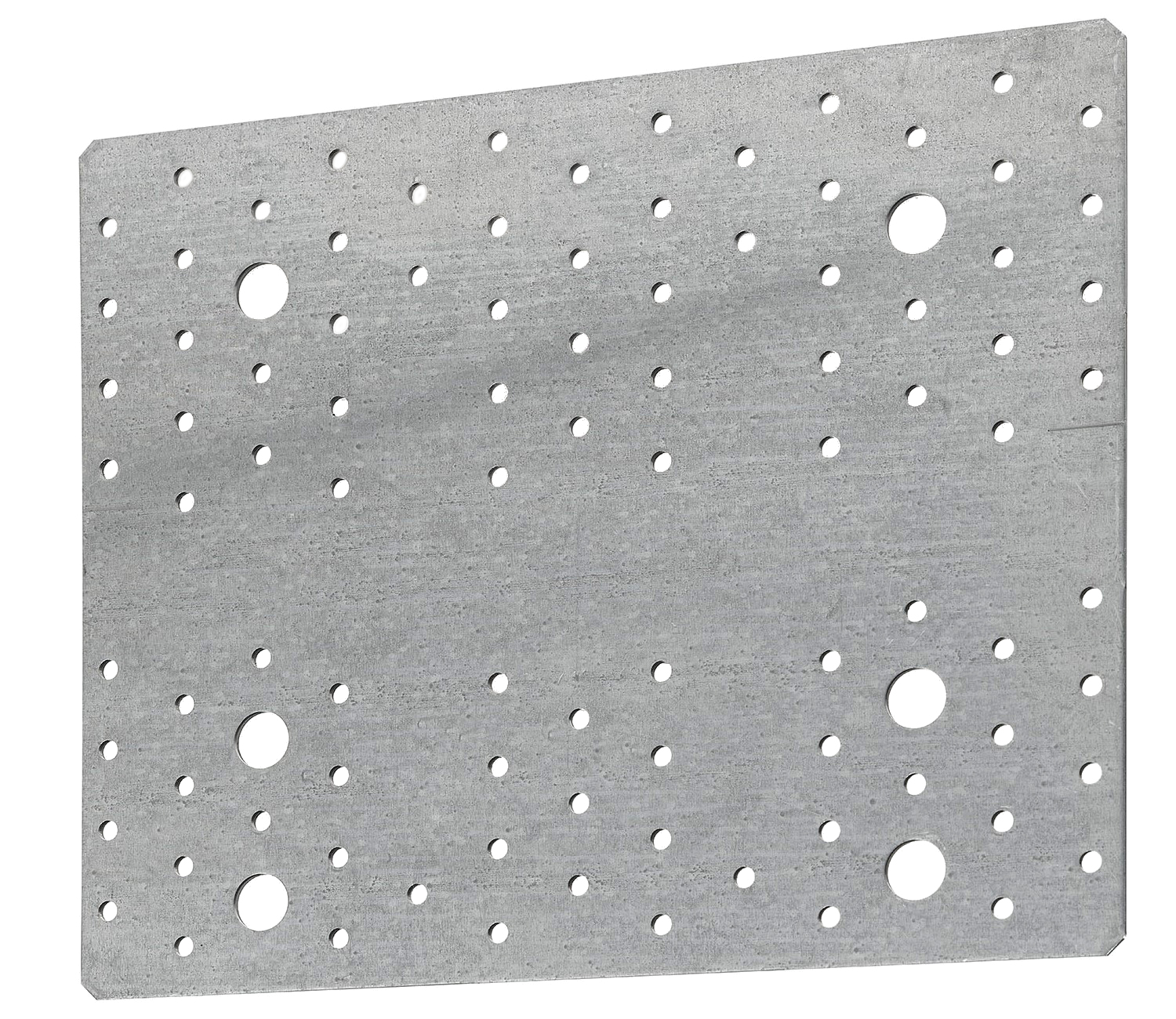

NPB255

Placa perforada para CLT

Las placas perforadas NPB255 y NPB255SO fueon especialmente desarrolladas para la fijación de paneles CLT sobre soporte de madera, soporte CLT o horrmigón.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Acero electrocincado 20µm

Interior

Detalles de producto

Imagenes

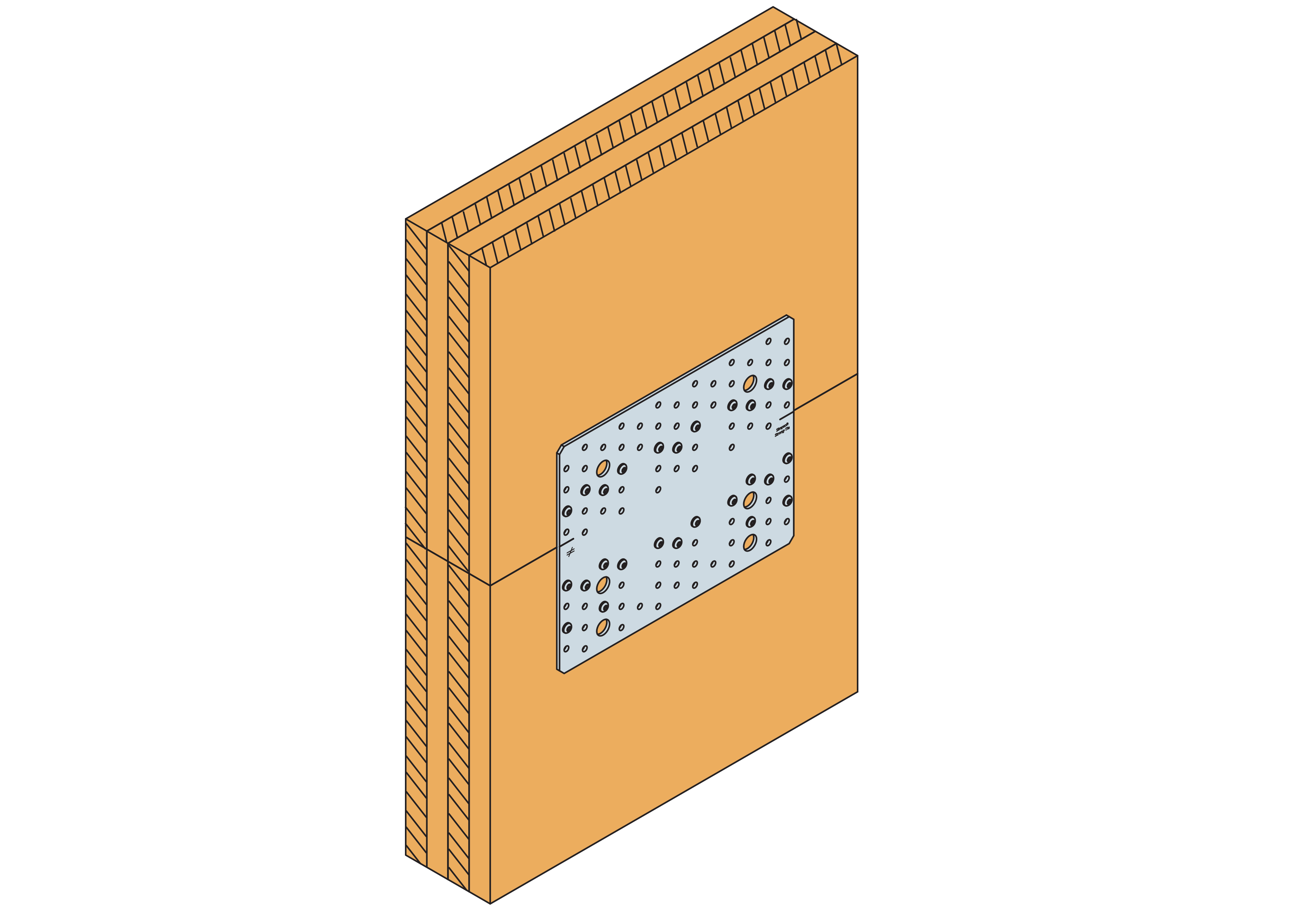

Madera sobre madera

C_NPB255_InstIll_Ill_Instld_Br46 CLT concrete_DK_EU_C0.jpg

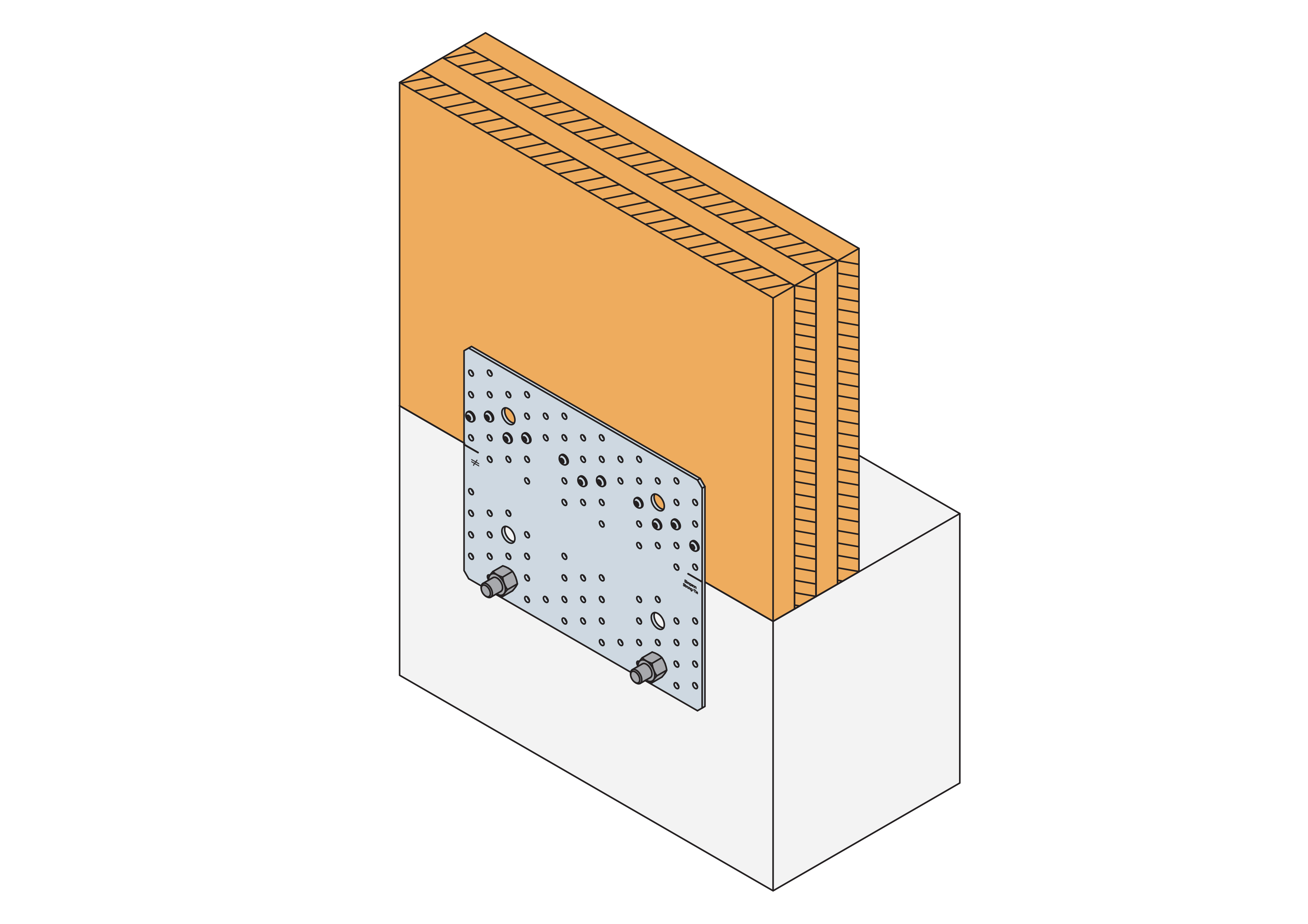

Madera sobre hormigón

Características

Materia

Acero galvanizado S250GD + Z275 según la norma NF EN 10346
Espesor 3 mm

Ventajas

Ideal para su uso en la construcción de CLT,
Instalación facilitada por una línea de marcado que permite posicionar los dos componentes a ensamblar,
Gran polivalencia: se puede fijar sobre soporte de madera y soporte hormigón,
Cargas altas para esfuerzos horizontales y verticales.

Aplicaciones

Soporte

Elemento principal : CLT, madera, hormigón...
Elemento secundario : CLT, madera maciza, madera laminada, madera compuesta...

Campos de aplicación

Paneles macizos,
Paneles CLT...

Datos técnicos

Dimensiones

Dimensiones


Modelo	Dimensiones [mm]			Agujeros		Box Quantity
Modelo	A	B	t	Ø5	Ø14	Box Quantity
NPB255	214	255	3	93	6	10
NPB255SO	294	255	3	97	6	10

Valores Característicos - Madera sobre madera o CLT sobre CLT

Modelo	Valores Característicos - Madera sobre madera o CLT sobre CLT
	Fijaciones		Valores Característicos - Madera C24 [kN]
	Parte alta	Parte baja	R_1.k		R_2.k
	Parte alta	Parte baja	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255 NP 1	11	15	23.9	27.6	20.8	24
NPB255 NP 2	13	15	28.3	32.6	19.4	22.3
NPB255 NP 3	30	31	66.5	78.9	33.9	40.2
NPB255 NP 4	24	28	53.2	63.1	27.7	32.9
NPB255SO NP 5	30	31	66.5	78.9	25	29.7

La conexión sobre madera también se puede aplicar para la conexión sobre CLT. Deben comprobarse las distancias a los bordes de la madera.

Las plantillas de clavado NP 1 a 5 se describen en el documento pdf disponible en la pestaña "Instalación".

Valores Característicos - Madera sobre hormigón

Modelo	Valores Característicos - Madera sobre hormigón - Plantilla de clavado 2
	Fijaciones		Valores Característicos - Madera C24 [kN]				f [mm]
	Parte alta	Parte baja	R_1.k		R_2.k
	Parte alta	Parte baja	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
NPB255 NP 6	11	2	23.9	27.6	22.8	26.3	115
NPB255 NP 7	13	2	min (37,1 /kmod ; 28,9)	min (37,1 /kmod ; 34,2)	min (21,1 /kmod ; 19,3)	min (21,1 /kmod ; 22,9)	120
NPB255 NP 8	30	2	min (37,1 /kmod ; 66,6)	min (37,1 /kmod ; 78,9)	min (27,8 /kmod ; 28,4)	min (27,8 /kmod ; 33,7)	70
NPB255 NP 9	19	2	min (37,1 /kmod ; 42,2)	min (37,1 /kmod ; 50,0)	min (21,1 /kmod ; 24,0)	min (21,1 /kmod ; 28,4)	100
NPB255SO NP 11	26	2	min (37,1 /kmod ; 56,6)	min (37,1 /kmod ; 65,3)	21.5	24.8	120
NPB255SO NP 12	30	2	min (37,1 /kmod ; 66,6)	min (37,1 /kmod ; 78,9)	min (27,8 /kmod ; 21,3)	min (27,8 /kmod ; 25,2)	115
NPB255SO NP 13	30	2	min (37,1 /kmod ; 66,6)	min (37,1 /kmod ; 78,9)	min (23,2 /kmod ; 25,5)	min (23,1 /kmod ; 30,2)	100

La conexión sobre madera también se puede aplicar para la conexión sobre CLT. Deben comprobarse las distancias a los bordes de la madera así como las distancias a los bordes del hormigón.
Debe comprobarse la resistencia de los anclajes, en particular el momento inducido por el ezfuerzo F₂, asociado a un brazo de palanca "f" indicado en la tabla más arriba.

Las plantillas de clavado NP 6 a 13 se describen en el documento pdf disponible en la pestaña "Instalación".

Instalación

Montaje

Fijaciones

Consulte las diferentes plantillas de clavado en el archivo más arriba.

Sobre madera :

Puntas anilladas CNA Ø4.0x50 mm
Tornillos CSA Ø5.0x40 o CSA Ø5.0x50

Sobre hormigón :

Anclaje mecánico : pasador WA M12-104/5
Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35

Soporte

Sobre madera :
1. Acercar los dos elementos que fijar,
2. Apuntar la placa sobre el primer elemento que fijar,
3. Apuntar la placa sobre el 2° elemento.

Sobre hormigón :
1. Acercar el elemento que fijar del soporte de hormigón,
2. Apuntar la placa sobre el elemento que fijar,
3. Fijar la placa al hormigón con los anclajes recomendados.
